Защита стен бани от жара
Во время растапливания или использования бани поверхность печи сильно нагревается, температура может достичь 400 градусов и выше. При этом сама печь будет источником сильного излучения инфракрасных лучей, которые быстро распространяются по всей площади бани и нагревают все ее стены, но особенно те, что расположены недалеко от печи.
Защита стен бани от жара
Из-за сильно повышенной температуры стены бани, сделанные из древесины, могут начать обугливаться, что в дальнейшем приведет к их возгоранию. Для изоляции деревянных стен и потолка от возгорания часто применяются огнебиозащитные составы или химические средства защиты от огня. Наиболее эффективными способами защиты стен бани, в том числе и деревянных, от жара признан такой метод, как экранирование с использованием негорючих материалов.

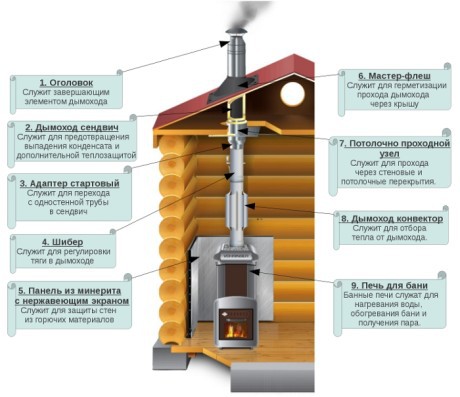

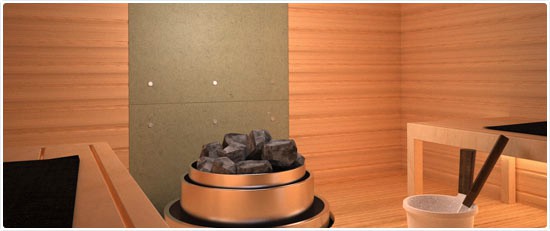

Панель из минерита с нержавеющим экраном для защиты стен из горючих материалов

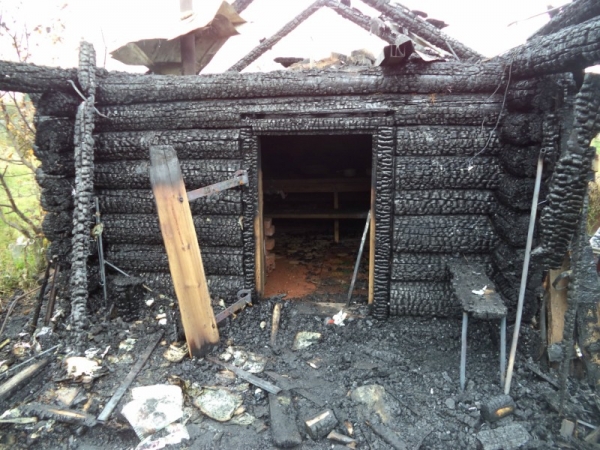

Печальные последствия обугливания стен, произошедшего по причине нарушения правил пожарной безопасности
Оглавление:
Когда стены бани требуется защищать от возгорания
Расстояние между печкой и расположенной рядом стеной должно быть безопасным, то есть его должно быть достаточно, чтобы инфракрасные лучи менее сильно воздействовали на поверхность, и в бане не возник пожар.

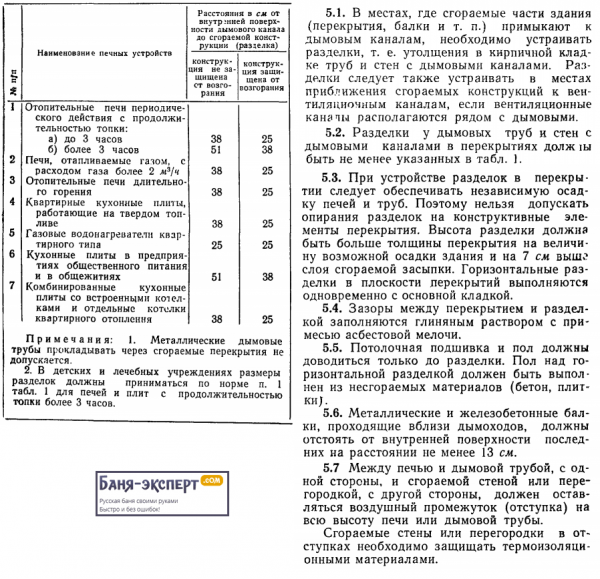

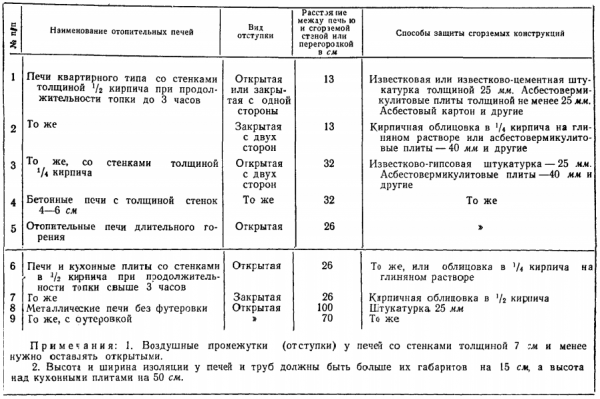

Выдержка из СНиП III-Г.11-62
Ширина отступки и способ изоляции стен и перегородок
СНиП III-Г.11-62. Отопительные печи, дымовые и вентиляционные каналы жилых и общественных зданий. Правила производства и приемки работ. Файл для скачивания
СНиП III-Г.11-62
Безопасное расстояние между печкой бани и стенами определяется на основании норм пожарной безопасности СНиП III-Г.11-62 для эксплуатации печей, установленных в помещениях с подверженными горению стенами или потолком:
Пожаробезопасные расстоянния
СНиП 2.04.05-91. Отопление. Вентиляция и кондиционирование. Файл для скачивания
СНиП 2.04.05-91
Установка печи в баню + экран
Безопасные расстояния для заводских печей-каменок можно уточнить в паспорте изделия
На основании СНИП 2.04.05-91, устанавливается безопасное расстояние от верха печки до потолка:

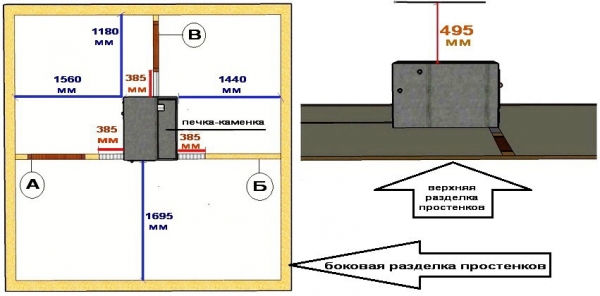

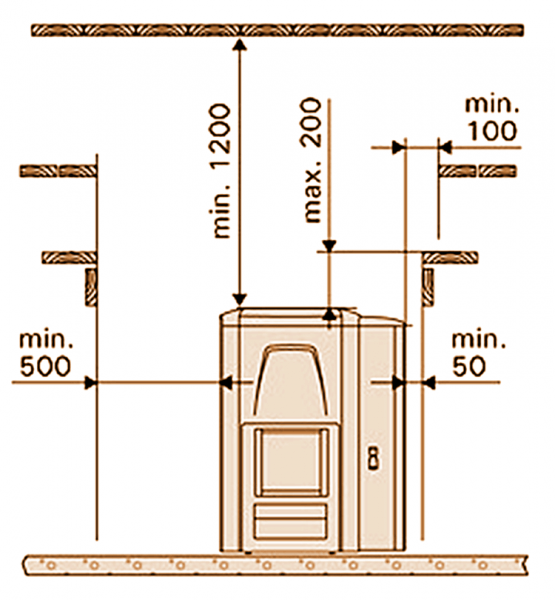

Пожаробезопасная установка печки-каменки в бане

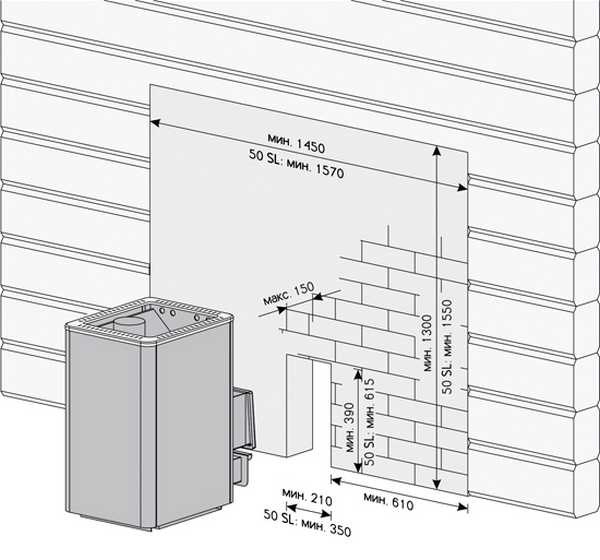

Схема защитного кирпичного экрана + размеры
Понятно, что безопасное расстояние между печкой и стеной в 1 м можно обеспечить только в банях с большой площадью. В частных банях, имеющих маленькую площадь, экономится каждый сантиметр полезной площади, поэтому печи ставят на небольшом расстоянии от стен, а для защиты от жара сооружают экран из кирпича или в качестве обшивки применяют листы из металла, а также иных негорючих материалов, значительно уменьшающих допустимое безопасное расстояние.

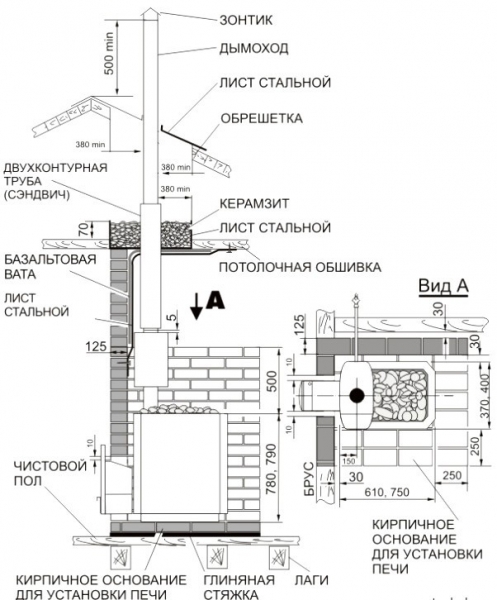

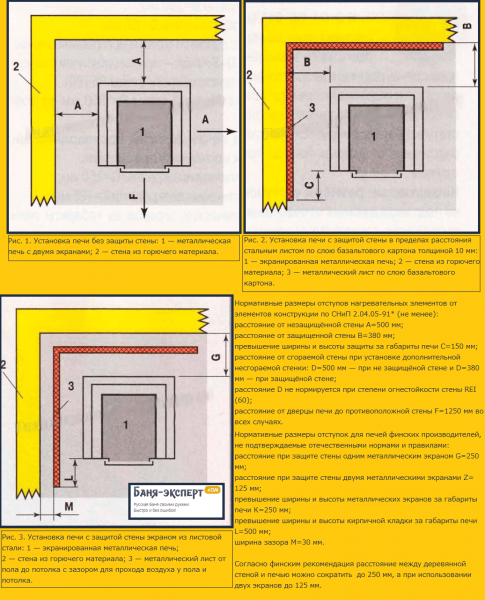

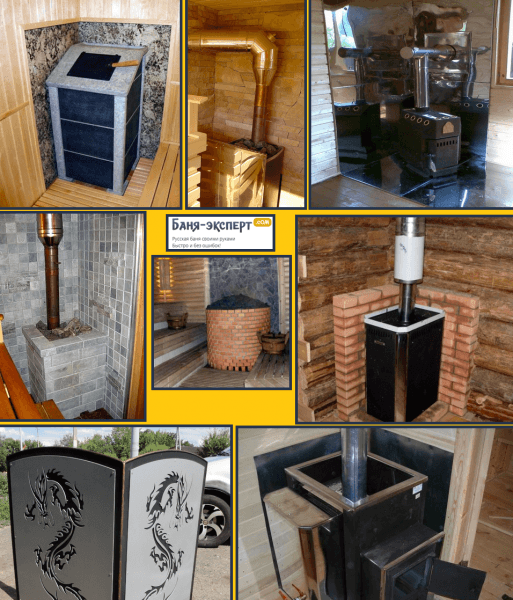

Схемы установки печи в бане и рекомендации СНиП
Защитные экраны
Стены бань обычно защищают от теплового инфракрасного излучения защитными экранами. В качестве таких экранов используют кирпичную кладку или металлические щиты вкупе с изоляционными материалами. Защита устанавливается на боковые поверхности банных каменок или/и на близкорасположенные поверхности.

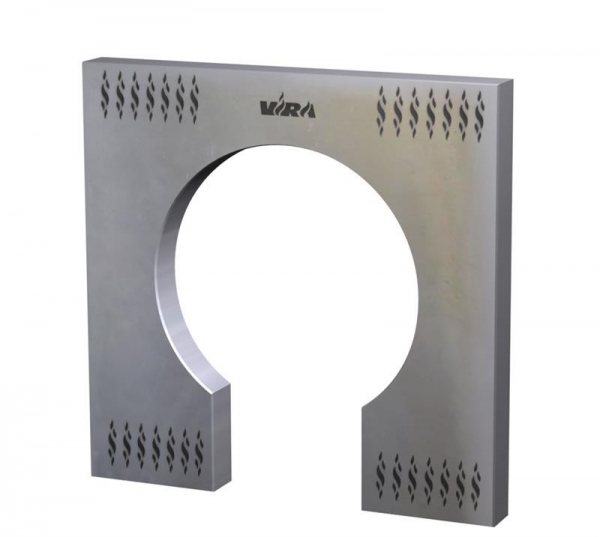

Экран защитный из металла

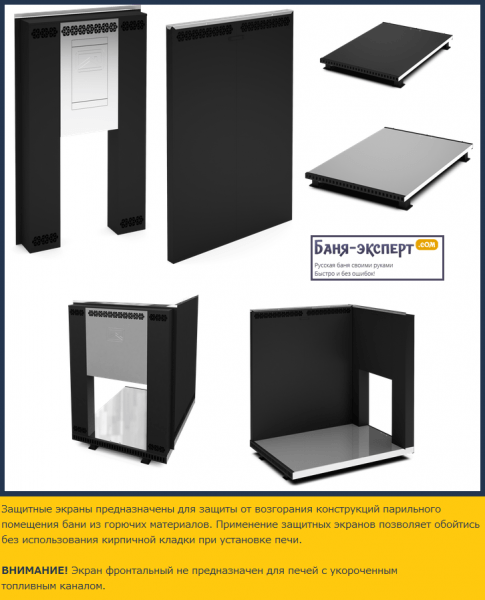

Металлические защитные экраны

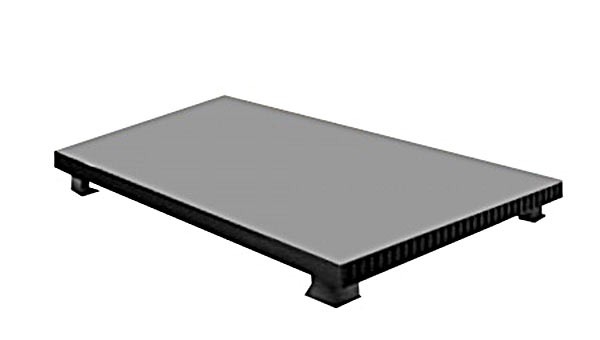

Напольный экран на ножках
Экран фронтальный для печи Казачка
Чаще всего в частных банях для защиты межкомнатных перегородок от высокой температуры и возгорания монтируется обыкновенное заграждение, сооружаемое из металлических листов, которые устанавливаются возле печи (между поверхностями кожуха и печи оставляют пятисантиметровый зазор). Металлические экраны, в основном, бывают боковыми или фронтальными. Значительно уменьшает тепловое воздействие печи на поверхность стен защитный экран, изготовленный из любого металла. Благодаря такой металлической защите, температура у стены снижается, чем значительно сокращается безопасное расстояние.

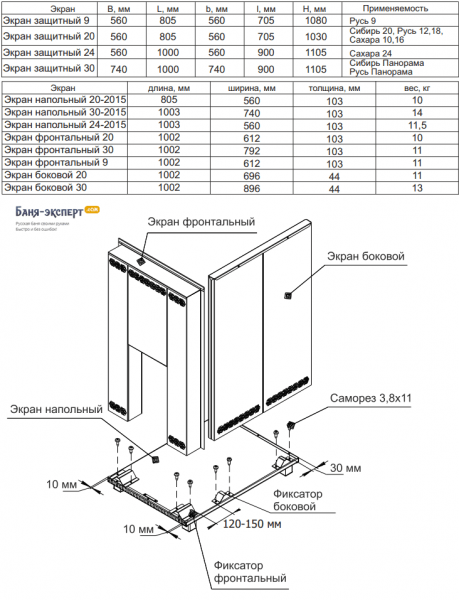

Технические характеристики экранов Теплодар и схема установки
Экраны из металла можно установить на ножки, используя анкерные болты для крепления конструкции к полу. Имеющиеся в продаже металлические светоотражающие экраны уже оснащены монтажными рамами для вертикальной фиксации.

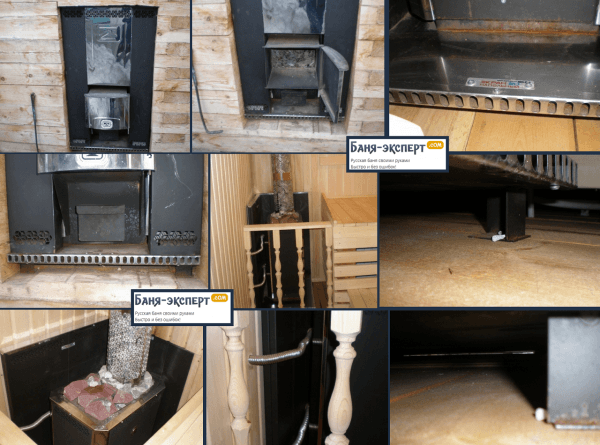

Установленный защитный экран — фото

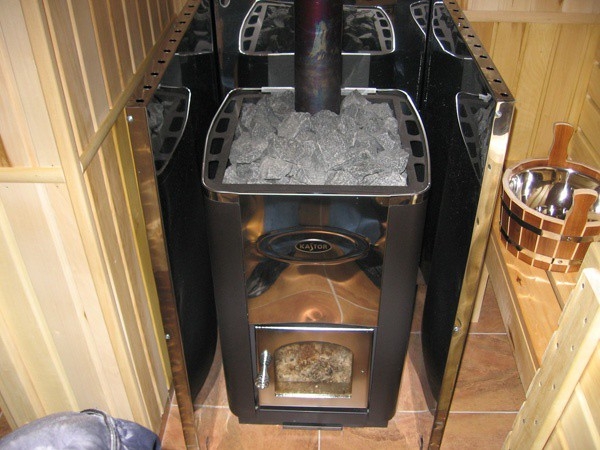

Печь с металлическим защитным экраном — фото

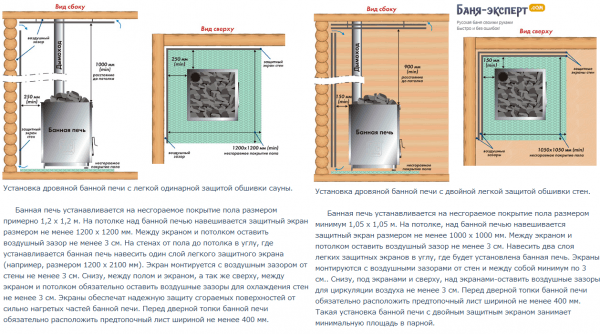

Схемы установки одинарного и двойного экранов
Защитный экран из красного печного кирпича
Заграждениями из кирпича часто закрывают боковые поверхности печки, делая внешнюю обшивку как кожух. Таким образом производится разделение горючих поверхностей и раскаленного отопительного прибора.

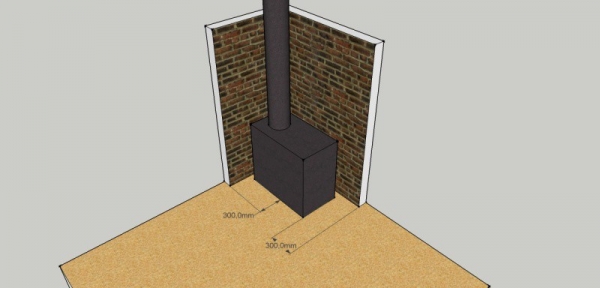

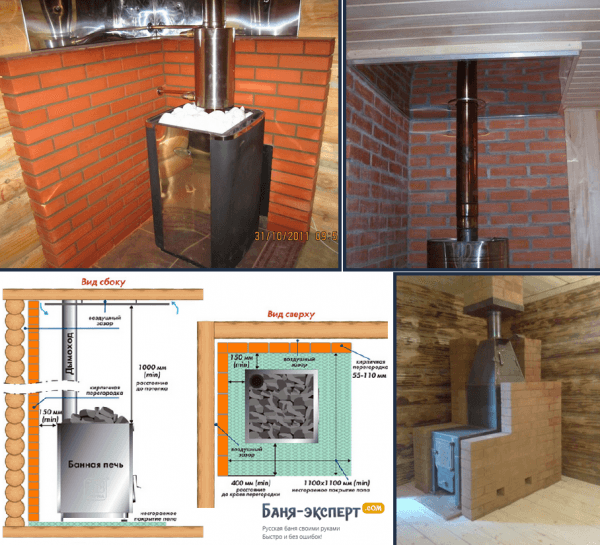

Защитный кирпичный экран — схема и фото
Исстари сложилась традиция строить печи из кирпича или камня. Такая конструкция долго нагревалась, но при этом излучала мягкое тепло, а впоследствии долго остывала. Современные металлические печи быстро нагреваются, излучают жесткое инфракрасное излучение, а раскаленные стенки печи выжигают в бане кислород. Кроме того, металлическая печь более пожароопасна. Ввиду указанных аспектов, можно сделать вывод о целесообразности сочетания каменной или кирпичной кладки со стальными конструкциями.

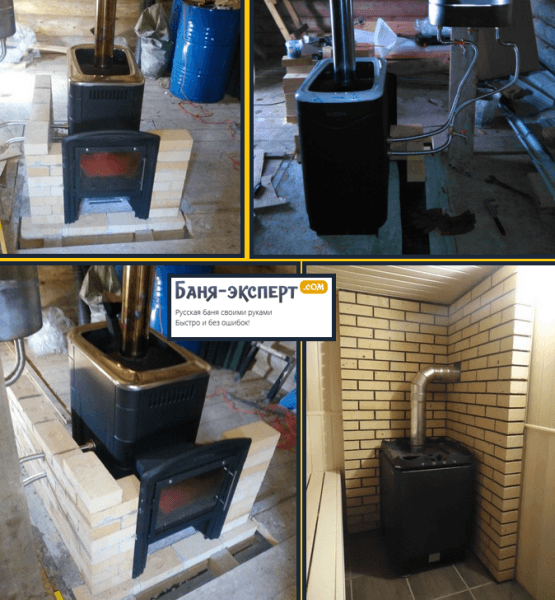

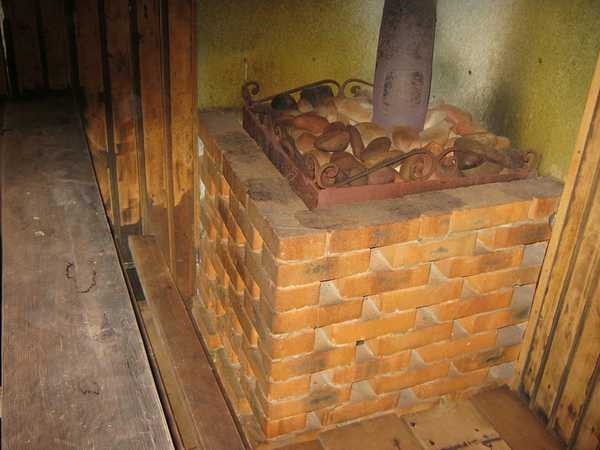

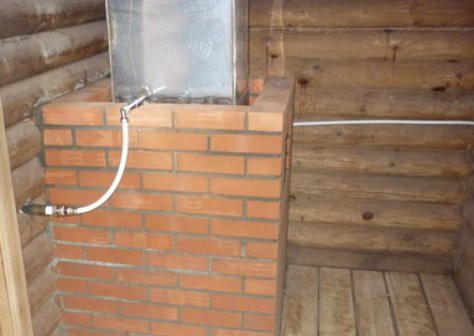

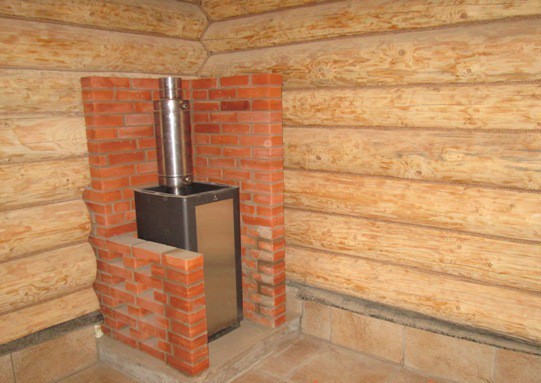

Экран кирпичный для металлической печи — фото
Для возведения защитного кожуха хорошо подходит полнотелый шамотный кирпич. Смесь цементная или замешанная на огнеупорной глине будет служить для него хорошей связкой. Кладка-экран из шамотного кирпича, соответственно величине безопасного расстояния, делается толщиной около 12 см (0,5 кирпича) либо 6,5 см (0,25 соответственно). Впрочем, дорогостоящий кирпич из шамота очень редко используется в частных банях для защиты деревянных стен, чаще всего предпочтение отдают красному печному.
Установка банной печи и кладка защитного кирпичного экрана шамотный кирпич)
Экран из красного кирпича
Перед отделкой (облицовкой) металлической печи красным печным кирпичом вначале строится основание.

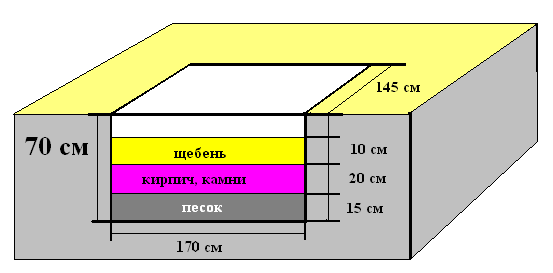

Схема фундамента

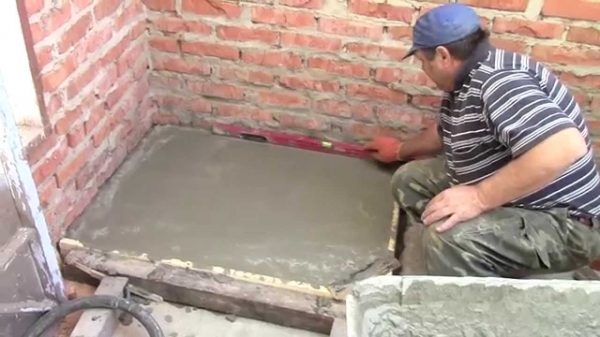

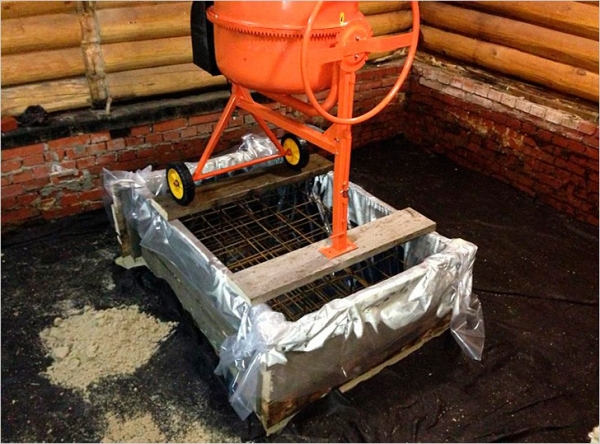

Пример заливки монолитного основания под кирпичный экран и печь
Обязательно нужно учесть: если печь расположена недалеко от несущей стены, то между фундаментом печи и фундаментом здания должно быть расстояние не менее 5 см. Чтобы эти два фундамента ничем не были связаны между собой, и тепло из парилки не терялось, между ними прокладывают теплоизоляционный материал.
Поверхность фундамента должна быть на 15-20 см ниже уровня чистового пола бани. После установки фундамента (ему нужно дать просохнуть в течение 30 дней), на него укладывается в 2 слоя влагоизолирующий материал — толь или рубероид. Затем, на глино-цементный раствор кладут кирпич в 2 ряда, смещая кирпичи между собой таким образом, чтобы швы кладки были перекрыты кирпичом, лежащим сверху.
Залитый фундамент
Кирпич кладут поверх двух слоев рубероида, закрепленного битумной мастикой

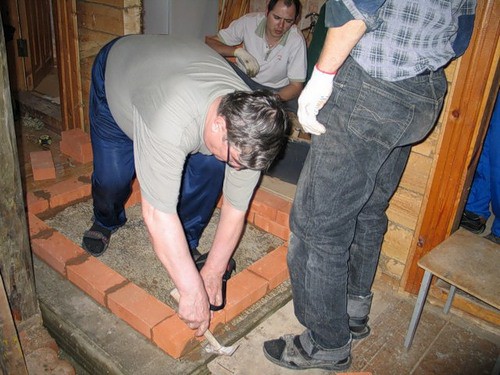

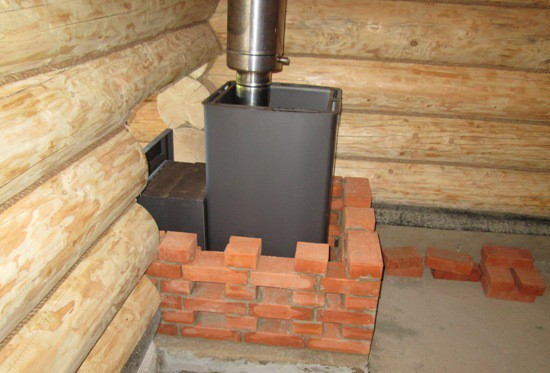

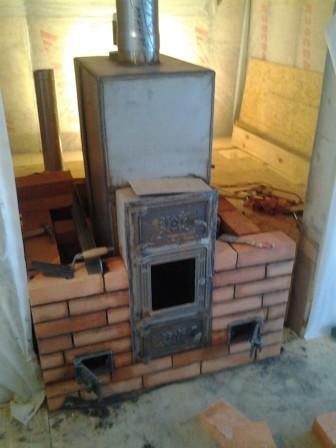

Укладка кирпича на залитое основание
На этом работа по обустройству основания окончены.
Поверх фундамента следует сделать защищающее от жара основание, состоящее из:

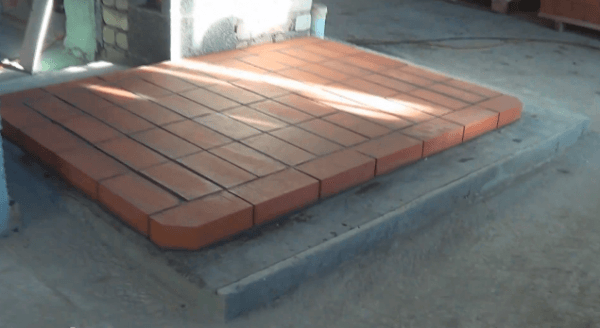

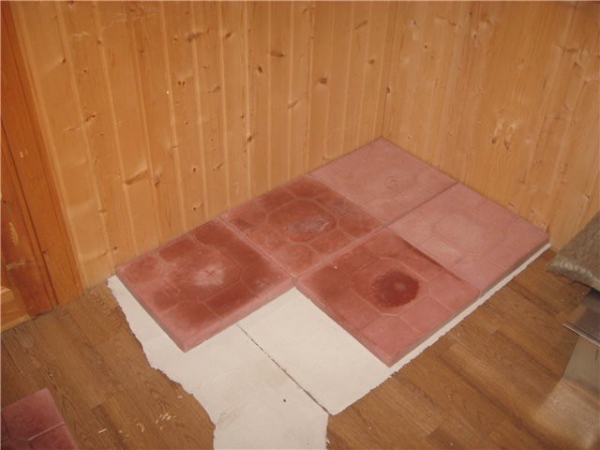

Основание из плитки под печь
Перед тем как обложить железную печь кирпичом, нужно подготовить для кладки нужный раствор. Лучшим вариантом для кирпичной кладки вокруг металлической печи будет простой глиняный раствор (сырье стоит добывать на глубине более двух метров) с песком. Процесс замешивания не сложен. Глину вначале замачивают, затем, уже размоченную тщательно протирают через сито. Песок просеивают и смешивают с размоченной глиной. Раствор по вязкости и пластичности должен быть таким, чтобы он при кладке не выдавливался из швов. Можно в раствор для прочности добавить 5-10% цемента.

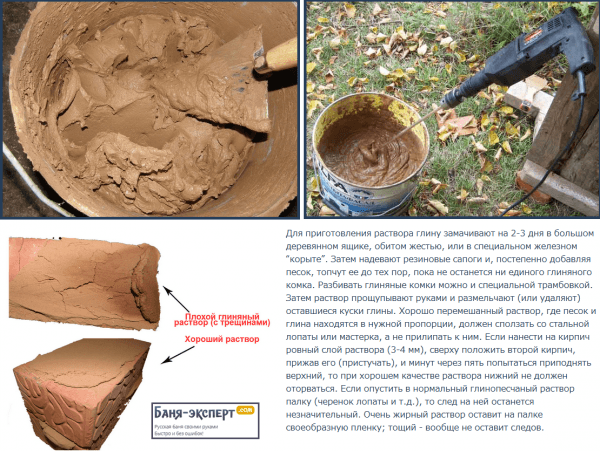

Приготовление глиняного раствора
Фундамент защитного экрана можно делать в четверть кирпича, обязательно оставляя в его нижней и можно в средней части небольшие отверстия — специальные окошки, которые создают циркуляцию воздуха между кирпичным экраном и установленной печкой (иногда их снабжают топочными дверками). В этом случае баня будет очень быстро нагреваться.
Ограждение из кирпича для печи
Банная печь Теклар с кирпичным экраном и воздуховодами
Печь лучше всего обкладывать в половину кирпича. Если экран сделать в кирпич, то он будет очень долго прогреваться.

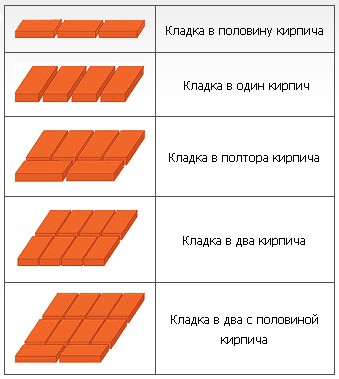

Виды кладки кирпича
Внимание! Очень важно учитывать требование по пожарной безопасности — расстояние между стенками металлической печи и кирпичной кладкой должно быть 3 — 10 см. Чтобы экран из кирпича был более прочным, через ряд, а можно и в каждом ряду нужно укладывать армирующую сетку. Вертикальность углов следует обязательно проверять отвесом, а кладку рядов строительным уровнем проверять на горизонтальность.
Экран из кирпича выкладывать можно до самого потолка. Главное условие — его высота должна быть больше высоты печки не менее чем на 20 см.
Металлическая печь с кирпичной обкладкой
Для более надежной защиты деревянных стен от высокой температуры установлено допустимое расстояние между стенкой и построенным кирпичным экраном. Оно должно быть меньше 15 см, но больше 5 см, при этом расстояние от печки до любой из стен может быть 20 — 40 см.
Негорючая обшивка
Чтобы защитить стены от раскаленной печи, часто используются обшивки, состоящие из разных специальных теплоизоляционных материалов.
Нержавеющая светоотражающая обшивка
Специальная негорючая теплоизоляция или защитная обшивка представляет собой металлические нержавеющие листы прекрасно предохраняющие деревянную поверхность стен в частных банях от пожаров. Для сооружения такого простого экрана вначале к стене прикрепляется теплоизоляционный материал, а лишь затем сверху крепится лист нержавейки.

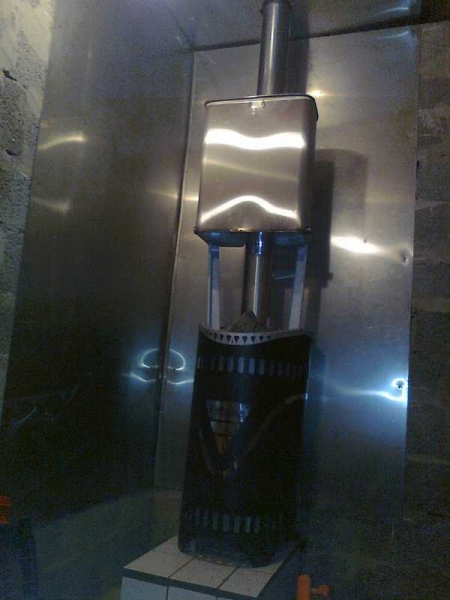

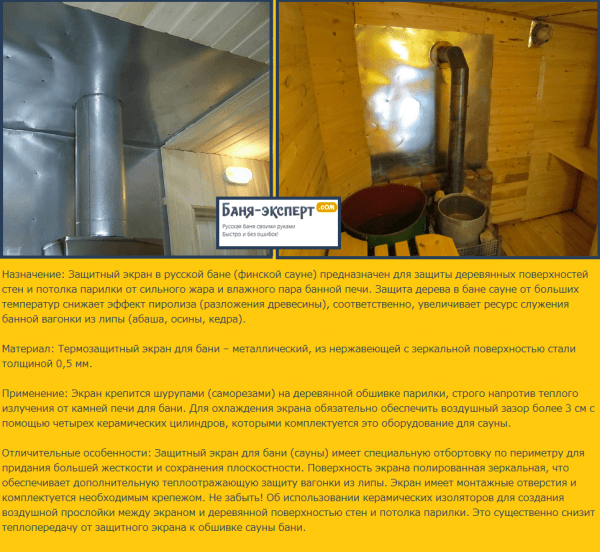

Защитный экран из нержавейки
Для увеличения эффективности обшивки, лист нержавеющего металла желательно хорошо отполировать до зеркального блеска. Зеркальная поверхность нержавейки значительно улучшает отражение тепловых лучей, исходящих от печи, предотвращая нагревание деревянных стен. Кроме того, перенаправляя жесткие инфракрасные лучи обратно, зеркальный нержавеющий металл превратит их в мягкие и безопасные для восприятия людьми.
Металлические экраны для бани легко сделать своими руками. Главное — не забыть об использовании теплоизолятора между стеной и листом металла (подойдет минерит или асбестовый картон)
Обшивка с облицовкой
Зеркальная обшивка из нержавейки красиво смотрится и прекрасно защищает стены от возгорания, однако, она в некоторых случаях может быть не уместна в бане и со временем зеркальная поверхность станет матовой, не сможет качественно отражать лучи и не будет выглядеть так же красиво, как первоначально. Решить проблему дизайна в бане на многие годы поможет термостойкая облицовка, для укладки которой на кирпичную обшивку используется жаропрочный клей.
Негорючая облицовка
Плитка «Терракота»
Для облицовки стен, расположенных рядом с печкой, можно использовать такие термостойкие материалы:

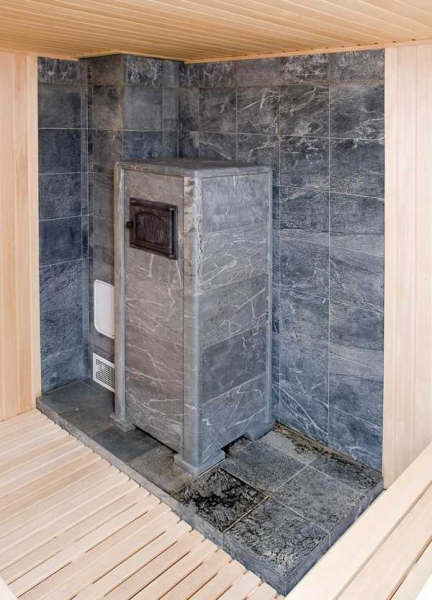

Облицовка печи и стены талькохлоритом

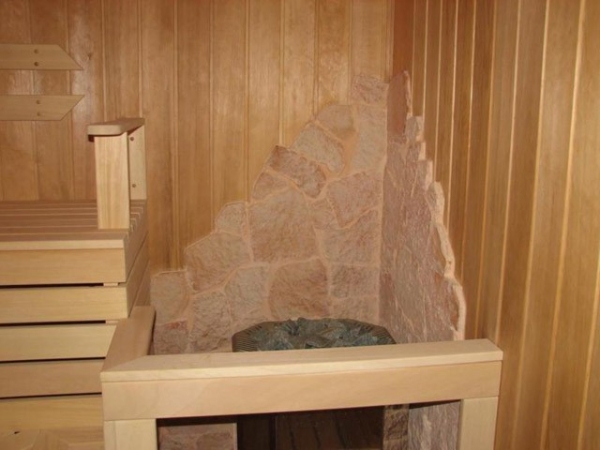

Терракотовая плитка в сауне
Внимание! Любая плитка, которая используется для облицовки стен, не сможет обеспечить полную термоизоляцию, она является только одной из составляющих в защитной конструкции, состоящей из огнеупорного материала и небольшого (2-3 см) вентиляционного зазора между этим огнеупорным материалом и стеной.
Как огнеупорный материал, можно также использовать щит из огнестойкого гипсокартона, или из стекловолокна, который под действием тепла не будет деформироваться, из несгораемой цементно-волокнистой плиты — минерита или из специального плиточного материала — листа стекломагния.

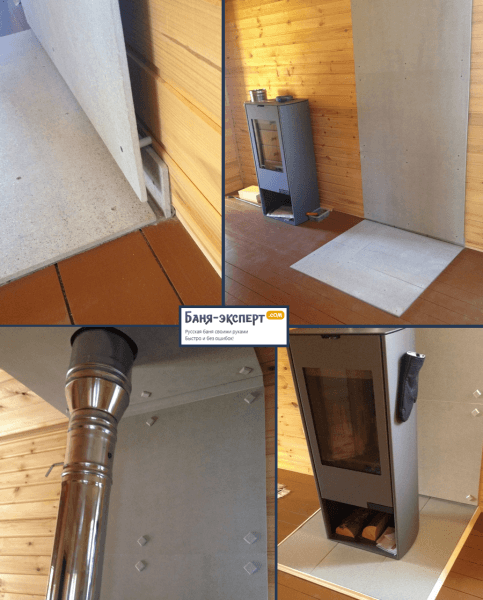

Защитный экран из минерита

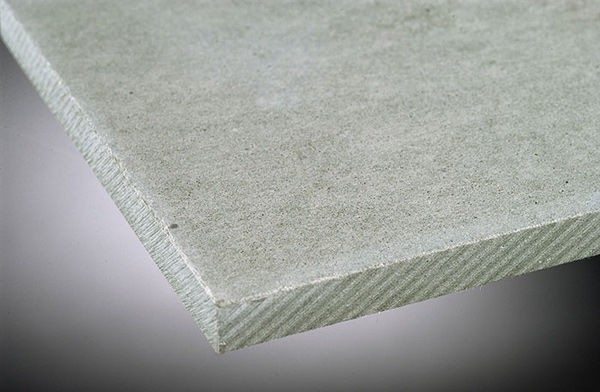

Минерит
Защитный экран из минерита крепится на стену через втулки
Конечно, самый лучший вариант облицовки деревянных стен — это кирпичная облицовка. При такой защите стен от высоких температур печь можно ставить практически вплотную к стене. Однако, не всегда можно использовать для кладки новый ровный кирпич и положить красивую кладку вокруг печи. Иногда для защитного экрана выбирают ранее использованный кирпич, чтобы в дальнейшем его облагородить красивым материалом.
Облицовка кирпичного экрана – пошаговая инструкция
Облагородить и сделать более эстетичным внешний вид любой кирпичной кладки можно с помощью огнеупорного и прочного природного материала.

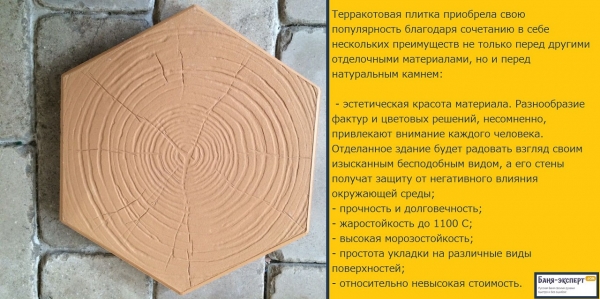

Терракот для облицовки
Терракотовая плитка, которую также сокращенно именуют «терракот», — это очень термостойкое керамическое изделие из каолиновой глины, обожженной при температуре около 1000 градусов. Этот замечательный материал абсолютно не горюч, он не изменяет своих свойств даже от высоких (до 1300 градусов) и низких (до -25 градусов) температур, не меняет свой прекрасный внешний вид от действия воды или солнечного света.

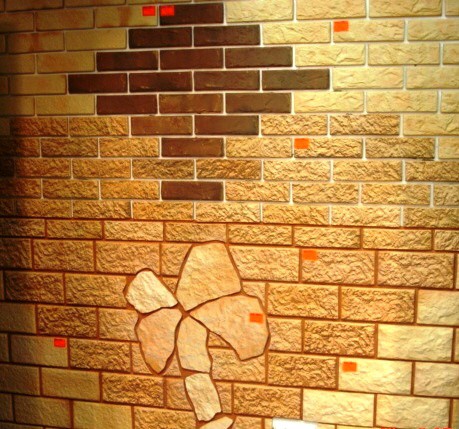

Терракота или клинкер
Для отделки кирпичного защитного ограждения потребуются термоустойчивые материалы «Терракот»: клей, паста, а также финишная затирка, которой будут заполнены швы.
Клей
Паста
Затирка
Также потребуется лист гипсокартона (выбирайте ГКЛ 9,5 мм) для распорки плит, который нужно предварительно нарезать на небольшие квадраты.

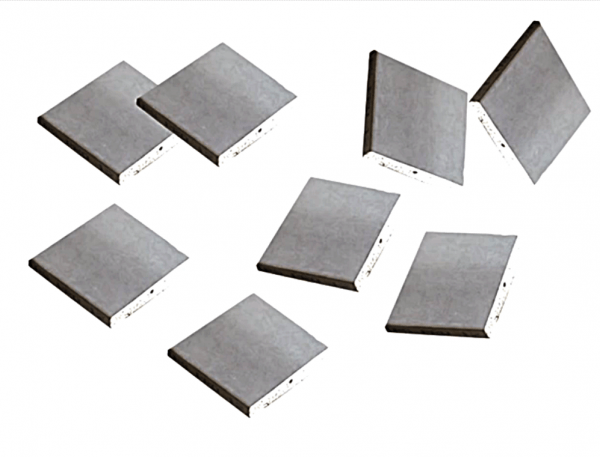

Квадратики из ГКЛ
Инструментарий. Запасаемся следующими принадлежностями:

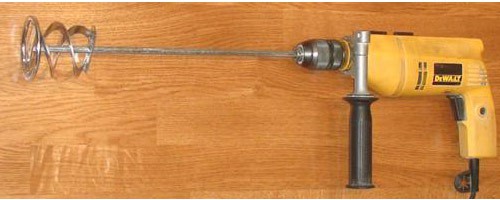

Ударная дрель — миксер

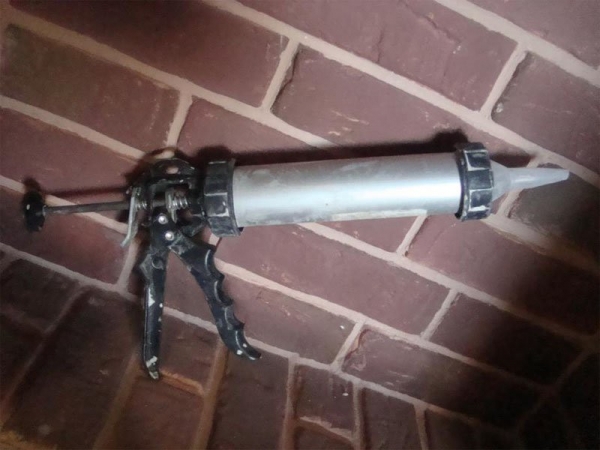

Пистолет с тубой для затирки швов

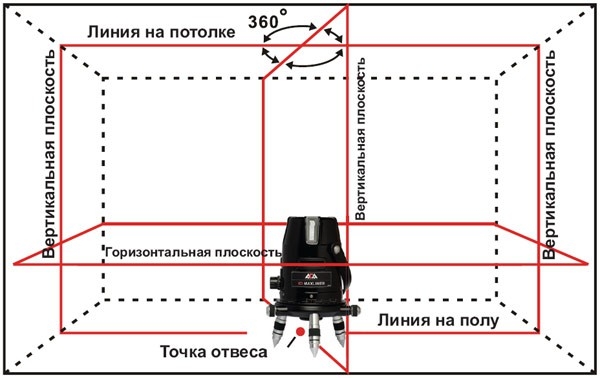

Проекционный лазерный нивелир
Заранее нужно в ведре развести водой и замесить миксером удобную и очень надежную в плане противопожарной безопасности усиленную клеящую смесь «Терракот».
Миксером взбиваем раствор, который нужно готовить не позже, чем за 15 минут до начала работ
Изначально кирпичи для экрана укладывают вокруг печи в классической перевязке, тщательно убирая излишки раствора.

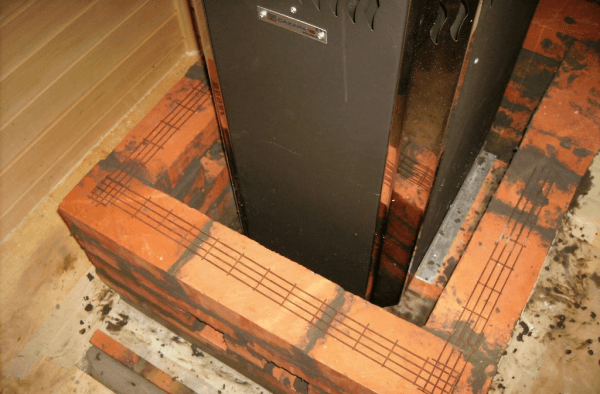

Кладка кирпичного экрана с армированием рядов
Внимание! После окончания кладки черновой стены нужно обязательно выждать 24 часа для высыхания кладки и набора первичной прочности.
Терракотовый плитняк «Классик» — удивительный по своей уникальной красоте камень. Он выглядит очень богато и массивно.

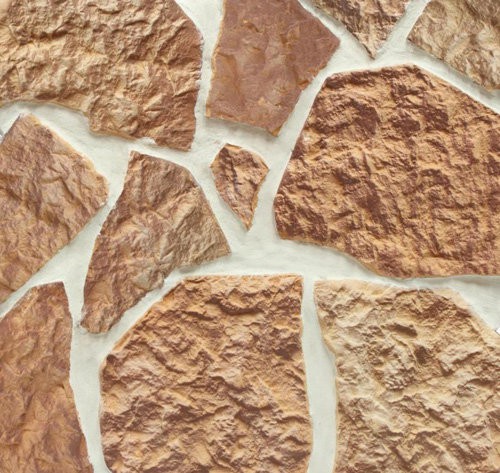

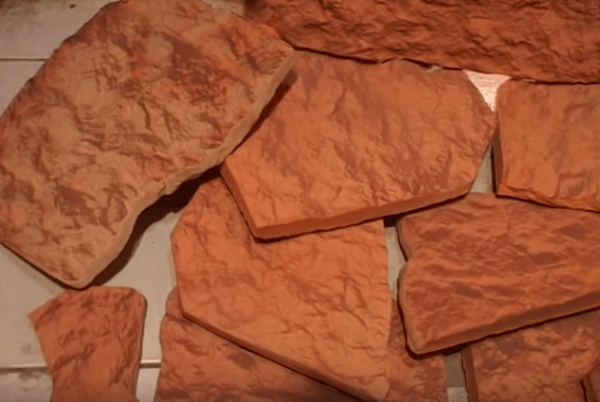

Плитняк, прямая классик
Его можно легко распилить с помощью алмазного круга или расколоть при помощи молотка и затем, намазав на него густым слоем мастику «Терракот», наклеить на кирпичную кладку. Терракотовый плитняк тяжелее терракотовой плитки, но значительно легче природного камня.
При облицовке плитняком в качестве меж плиточного расстояния и фиксатора движения плитки используются нарезанные квадратики из гипсокартона. Грубый сколотый край плитняка не позволит выдержать повсеместно зазор в 10 мм и это еще больше придаст облицовке под камень ощущение естественности.

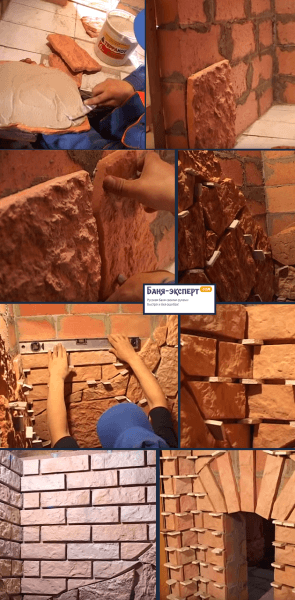

Укладка плитки терракот
Доведя процесс стилизации стены под дикий камень до совершенства, можно переходить к облицовке плиткой. Класть прямоугольную терракотовую плитку на кирпич нужно, начиная с кладки угловых элементов, благодаря которым, декоративная облицовка будет похожа на классическую печную кладку.
Угловые элементы нужно приклеивать снизу вверх, при этом горизонтали углов выверять только по уровню.

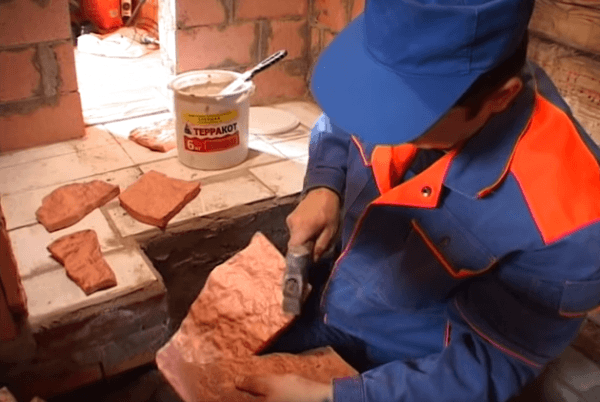

Раскалывание плитки молотком
Внимание! Для склеивания и схватывания мастики «Терракот» необходимо, чтобы прошло хотя бы 10 часов или больше.
После того, как мастика высохнет, нужно убрать вставленные в качестве фиксаторов квадратики из гипсокартона и приступить сначала к заполнению, а затем к расшивке швов между плитами.

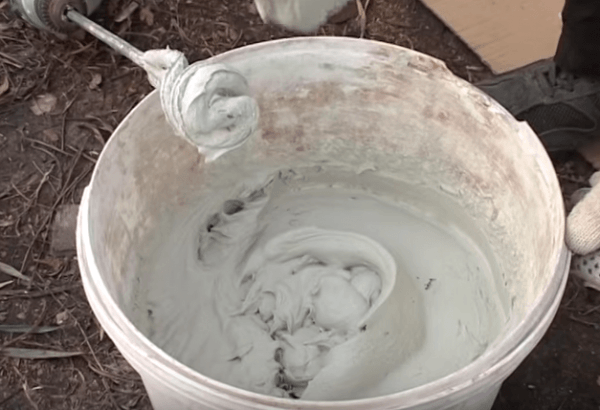

Замешивание затирки
Для этой работы потребуется жаростойкая широкошовная затирка, представляющая собой уникальный белый состав, предназначенный для заполнения швов между плитами разных декоративных поверхностей, которые могут быть подвержены сильному воздействию повышенных температур.
Затирку необходимо залить водой и размешать с помощью миксера, чтобы получился однородный раствор, похожий своей консистенцией на густую сметану.

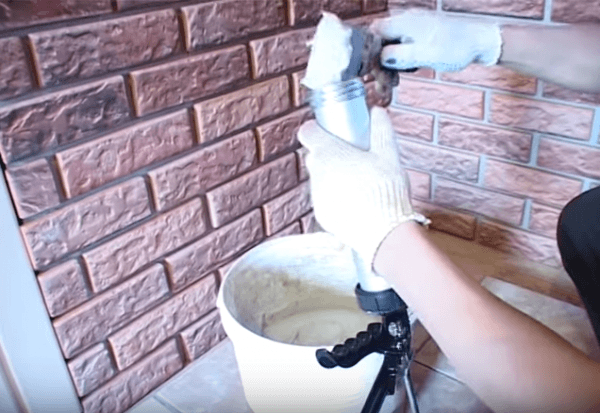

Заполнение тубы затиркой
Внимание! Время для использования раствора затирки составляет около 1 часа.
Заполнять межплиточные швы необходимо при помощи строительного пистолета, носик сопла которого нужно срезать наискось так, чтобы образовалось продолговатое отверстие.

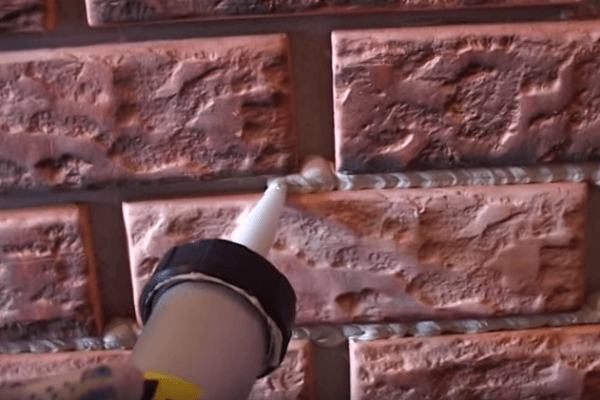

Заполнение швов затиркой
Тубус пистолета заполняется приготовленным раствором затирки с помощью узкого шпателя.
Затем, аккуратно, вставив сопло, следует, плавно и с малой интенсивностью, продвигая строительный пистолет по длине швов, выдавливать затирку и заполнять швы так, чтобы уровень заполненной затирки был выровнен с уровнем плитки. Заполнять швы между плитами можно по вертикальной, или по горизонтальной плоскости.
Вид заполненных затиркой швов
Внимание! Специальная затирка для швов не должна попасть на лицевую поверхность отделки. Если же случилось так, что смесь все-таки попала на декоративную облицовку, то не следует сразу убирать состав, а необходимо выждать минимум 2 часа, пока он немного затвердеет и затем можно будет легко удалить загрязняющий фрагмент. Засохшую смесь нельзя убирать с плит направлением по касательной или размазывать.
После выполнения всех работ по заполнению швов, затирка «созреет», приобретая лепную податливость или небольшую крошивость через 2 часа. По истечении этого времени можно уверенно приступать к заключительной части — процессу распределения застывшей затирки и ее выравнивания в межплиточных швах — декоративной расшивке, целью которой является придание декорируемой поверхности привлекательного вида.

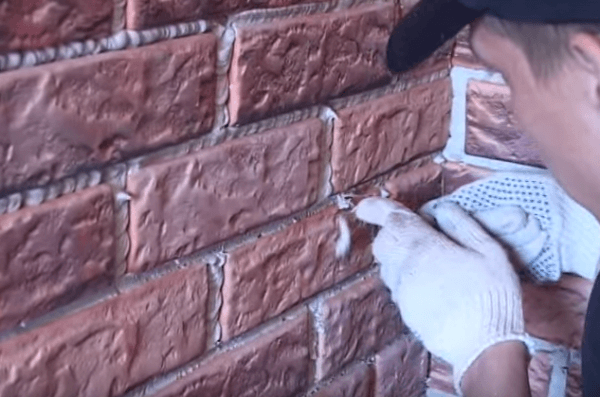

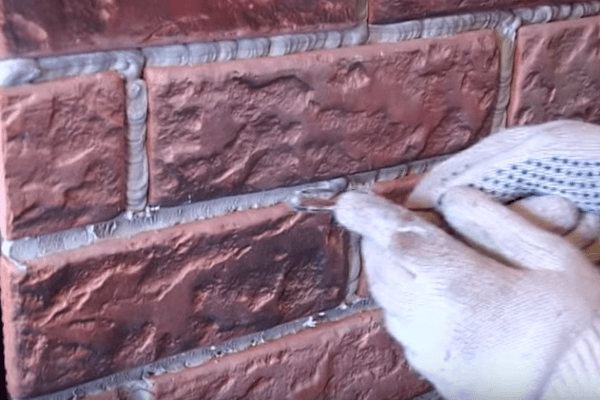

Расшивка швов
Для начала, из швов, при помощи простой плоской отвертки, поперечно углубленной в шов, необходимо убрать лишнее количество затирки неторопливо выдерживая постоянную глубину. Для удаления избыточной массы затирки можно также использовать металлическое кольцо небольшого диаметра, с помощью которого можно ровно снять затирку, как стружку.
Распределение и выравнивание состава инструментом — затиркой
Оставшуюся затирку в шве можно аккуратно распределить легким надавливанием пальца в перчатке, придавая затирке вид ровной поверхности без углублений и шероховатостей.

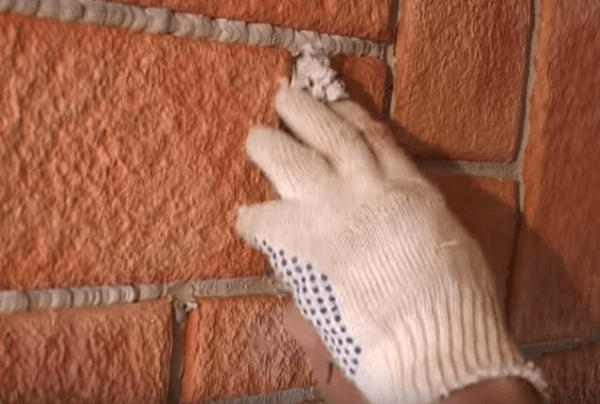

Выравнивание затирки рукой
Работа по облицовке термозащитного экрана стен из кирпича завершена.

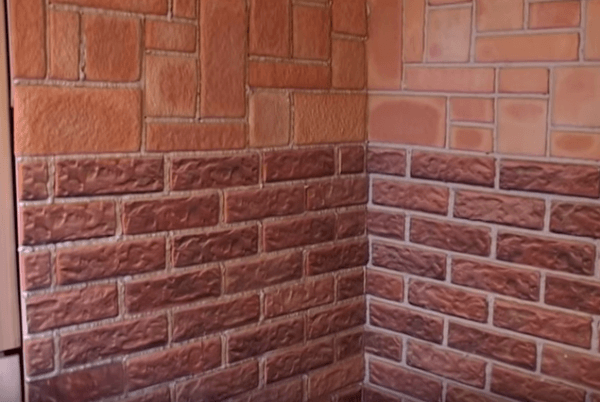

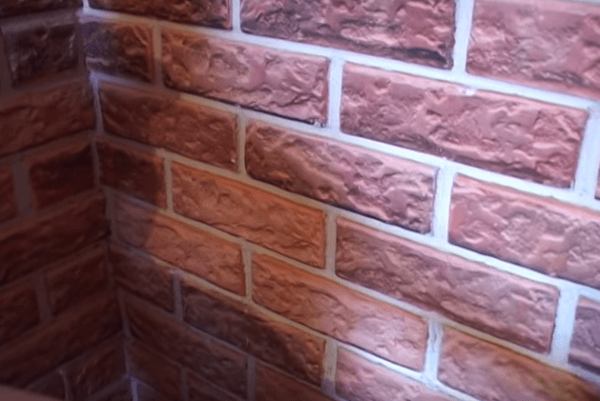

Швы после расшивки
Первую топку печи в бане можно начать только через 24 часа после проведения всех необходимых работ с затиркой между плитками.
