Зачем нужно заземление и что такое УЗО
Практически в любом руководстве по эксплуатации современного бытового электроприбора указывается о необходимости его заземления. Как его заземлить? Можно ли включать без заземления? Будет ли он при этом нормально работать? Можно. Будет.
Большая часть наших сограждан живет в домах, где заземления нет. А современная бытовая техника есть у всех. Соответственно большая часть техники рассчитанной на заземление, довольно успешно эксплуатируется без него.
Оглавление:
Зачем нужно заземление?
Заземление применяется для защиты человека от поражения электрическим током. При нормальной работе электроприбора его корпус надежно изолирован от находящихся под напряжением токоведущих частей. При поломке прибора находящиеся под напряжением токоведущие части могут коснуться корпуса и тогда он окажется под напряжением. Прикоснувшегося к такому прибору человека ударит током.
Автоматический выключатель в данном случае не поможет, поскольку протекающего через человека тока будет явно недостаточно для его срабатывания. Зато этого тока вполне хватит для того чтобы лишить человека здоровья и даже жизни.

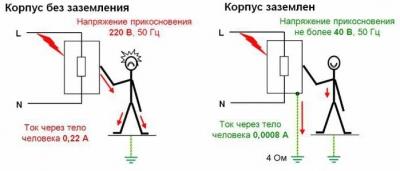

Для исключения подобных ситуаций корпуса всех электрических устройств, к которым может прикоснуться человек, должны быть заземлены, то есть электрически соединены с землей через проводники. В этом случае ток с корпуса устройства, а вместе с ним и опасное напряжение, будут уходить в землю, не причиняя никакого вреда человеку.

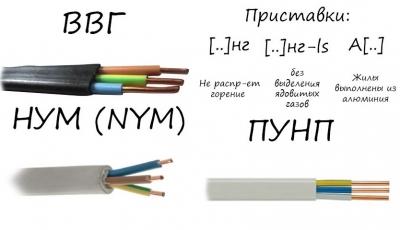

Для обеспечения такого заземления европейцы добавили в электропроводку жилых помещений заземляющий провод. Электропроводка получилась трехпроводной. Два провода, как и в наших проводках – фаза и ноль, предназначены для питания электроприборов, а третий и есть защитное заземление.
Розетки такой проводки должны иметь три контакта — нулевой, фазный и заземляющий. Рассчитанные на такую проводку бытовые приборы имеют трехжильный шнур и вилку с тремя контактами. Две жилы шнура это фаза и ноль, а третья предназначена для присоединения корпуса прибора к заземлению электропроводки. Заземляющий контакт розетки (металлические полоски сверху и снизу) присоединяется к защитному заземлению электропроводки. Заземляющий контакт вилки соединен с корпусом электроприбора.
Включая вилку в розетку, мы соединяем металлический корпус прибора с защитным заземлением. Теперь, даже при появлении напряжения на корпусе прибора, весь заряд будет стекать в землю, и неисправный прибор не будет биться током.
Заземление бытовой техники возможно только в том случае если в доме есть контур заземления. В домах старой постройки, его, к сожалению нет. В те времена проводка выполнялась двухжильным проводом, одна из жил была нулем, а другая фазой. Розетки и вилки тоже имели по два контакта, нулевой и фазный. Ни о каком заземлении никто тогда не думал. Ведь в то время у людей практически не было бытовой техники и в домах вполне хватало предохранительных пробок на шесть ампер. То есть если мощность всех включенных в квартире электроприемников достигала полутора киловатт, пробки перегорали.
С развитием техники в жилищах людей становилось все больше электрических помощников. Где то с середины шестидесятых годов в домах начали появляться телевизоры, холодильники, стиральные машины, электрические утюги. Девяностые годы принесли в наш быт компьютеры, стиральные машины-автоматы, посудомоечные машины, кондиционеры и т. д. Вместе с увеличением количества и мощности электроприемников стало увеличиваться число случаев поражения людей электрическим током от неисправных электроприборов. Эту проблему нужно было как то решать и с 1997 строителей обязали оборудовать все строящиеся здания защитным заземлением.
В домах современной постройки вся электропроводка выполняется трехжильной, и проблем с эксплуатацией современной техники нет.
В старых домах, с двухжильной проводкой, биться током может даже абсолютно исправная техника. Дело в том, что бытовые электроприборы оснащены встроенным сетевым фильтром, защищающим электронные схемы прибора от резких скачков напряжения. Конструкция фильтра такова, что он через конденсаторы соединяет нулевой и фазный провод с корпусом прибора.
Если корпус прибора не заземлен, то на нем появляется напряжение 110 вольт. То есть на корпусе стиральной машины, холодильника, микроволновки, компьютера присутствует напряжение 110 вольт.
Если вы живете в доме со старой проводкой без заземления и у вас есть кое-какие познания в электротехнике, попробуйте измерить напряжение на корпусе вашего компьютера, холодильника и стиральной машины. Вполне возможно, что там будет присутствовать напряжение 220 В. Это утверждение похоже на бред. Ведь производители прекрасно понимают, что выпускаемая ими техника должна быть абсолютно безопасной для человека и ни в коем случае не нести вред его здоровью. Но далекие от российской реальности создатели импортной техники не представляют, что где-то она может работать без заземления. Это обстоятельство позволяет понять логику производителя. Новая техника рассчитана на то, что небольшое количество тока должно стекать с конденсаторов в землю через корпус прибора. Напряжение 110 В появляется на корпусе только в том случае если он не соединен с землей.
Несмотря на большую величину, серьезной опасности это напряжение не представляет. Небольшая емкость конденсаторов фильтра ограничивает величину тока так, что он не может нанести серьезного вреда человеку. От него можно лишь получить неприятный удар током если одновременно коснуться находящегося под напряжением корпуса, и какого либо заземленного предмета, например батареи или водопроводного крана. Хотя специально делать этого не стоит, благополучный исход такого эксперимента не может гарантировать никто.
Гораздо хуже ситуация когда из-за поломки прибора его корпус соединяется с питающим проводом. В этом случае на корпусе прибора окажется 220 В и величина тока уже не будет ограничиваться конденсаторами сетевого фильтра. Прикосновение к такому прибору может, при неблагоприятном стечении обстоятельств привести к смерти.
Несмотря на то, что неисправные бытовые приборы могут быть источником серьезной опасности, большая часть населения нашей страны живет в домах без заземления и даже не подозревает о подстерегающих их опасностях. Практически каждого из нас било током, но мало кому довелось пережить серьезные электро травмы. Чем же объясняется такая избирательность тока? Почему одних он калечит и убивает, а других лишь слегка щелкает?
Действие тока на организм человека определяется его величиной. Человек способен почувствовать ток величиной в один миллиампер. Ток величиной от одного до десяти миллиампер вызывает у человека болезненные ощущения. Ток выше десяти миллиампер вызывает судорожное сокращение мышц, в результате чего человек не может самостоятельно разжать руку, чтобы разорвать контакт с находящейся под напряжением токонесущей частью. При токе свыше сорока миллиампер наступает паралич дыхания, и нарушение работы сердца Ток величиной в сто миллиампер приводит к остановке сердца и смерти.
Величина протекающего через тело человека тока зависит от величины приложенного к нему напряжения и от сопротивления цепи, по которой проходит ток. Для того чтобы понять, почему при одном и том же напряжении, ток в одном случае может лишь вызвать у человека неприятные ощущения, не причинив ему при этом никакого вреда, а в другом убить, необходимо уяснить, что такое токовая цепь и как она создается.
Токовая цепь это путь прохождения тока и этот путь всегда замкнут. Ток в наш дом приходит с трансформаторной подстанции по фазному проводу, после чего возвращается на эту же подстанцию по нулевому проводу. Причем сколько тока пришло с подстанции в дом, столько же должно вернуться с дома на подстанцию, не больше и не меньше.
Ток не обязательно возвращается на подстанцию только по нулевому проводу. При повреждении изоляции возможна утечка тока в землю. В этом случае часть тока будет возвращаться на подстанцию по земле, а часть по нулевому проводу. Но и в этом случае полный, вернувшийся на подстанцию ток, будет равен току, идущему от подстанции к потребителю.
Если по каким либо причинам возвращение тока на подстанцию невозможно, например, отгорел нулевой провод у подстанции, то тока в домах потребителя не будет. В розетках будет напряжение, причем как в фазном, так и нулевом контактах по 220 вольт, но ток через приборы не пойдет и они работать не будут.
Почему в домах нельзя выполнять зануление?
Кстати этот случай наглядно показывает, почему в домах нельзя выполнять зануление, то есть присоединять корпуса приборов к нулевому проводу, как это иногда делают горе-электрики в домах где нет заземления. Действительно, пока все работает нормально, нет большой разницы к нулевому или заземляющему проводу присоединены корпуса защищаемых электроприборов. Но при отгорании нулевого провода на нем, а следовательно и на всех присоединенных к нулевому проводу приборах, появится напряжение 220 В. То же самое произойдет, если при ремонте распределительного щитка электрик перепутает нулевой провод с фазным. В этом случае корпуса приборов окажутся присоединенными не к нулевому, а к фазному проводу и на них тоже будет присутствовать напряжение 220 В.
Итак, токовая цепь это путь тока от подстанции к потребителю и обратно от потребителя к подстанции. Если в каком-то месте она нарушена, тока в цепи не будет. Сидящих на проводах птиц не бьет током только потому, что нет цепи для прохождения тока. Стоящего на резиновом коврике электрика не бьет током, потому что коврик мешает току вернуться на подстанцию по цепи: фазный провод -> электрик -> земля -> подстанция. Вот и причина того почему при одном и том же напряжении ток может лишь слегка щипнуть человека, а может и убить. Все зависит от того есть ли у него надежный путь для возвращения на трансформаторную подстанцию или нет. Если есть, то попавшему под напряжение человеку мало не покажется.
В интернете описан трагический случай, произошедший с мальчиком, захотевшим сделать уроки в вечернем саду. Он взял включенную в сеть настольную лампу с удлинителем и начал выносить ее из дома. Лампа была неисправна – находящийся под напряжением фазный провод касался корпуса лампы. Мальчик держал в руках находящийся под напряжением корпус лампы, но током его не било. Сухой деревянный пол мешал току вернуться к подстанции. Как только мальчик сошел с крыльца и наступил на землю, создалась замкнутая токовая цепь: трансформаторная подстанция -> фазный провод -> настольная лампа -> человек -> земля -> снова трансформаторная подстанция и мальчик был убит током. Трагедии могло не быть. Если бы лампа, удлинитель и проводка в доме были заземлены, то ток с корпуса лампы утекал бы через заземление, не причиняя вреда мальчику.
Если в доме нет возможности установить заземление, то хотя бы следует помнить что у тока не должно быть возможности возвратиться на подстанцию через землю. Только по специально предназначенному для этого нулевому проводу. Ни в коем случае нельзя одновременно касаться электроприборов и заземленных частей, таких как батареи, водопроводные трубы и т п, чтобы не дать току возможность пройти через вас в землю и вернуться к подстанции. Если в помещении сырой пол, то желательно чтобы на вас была обувь с непромокаемой подошвой, которая станет преградой между вами и проводящим полом, в случае если вы случайно попадете под напряжение.
Что такое УЗО?
Если вас не устраивают такие способы обеспечения электробезопасности, а установить заземление не представляется возможным, то есть еще одно мощное средство способное надежно обезопасить вас от травмирующего действия электрического тока. Это устройство защитного отключения, больше известное под аббревиатурой УЗО. Оно сравнивает ток фазы с током нуля. Если ток в фазном проводе, хотя бы чуть-чуть больше тока в нулевом проводе, значит, существует утечка и часть тока возвращается на подстанцию через землю. В этом случае УЗО мгновенно отключит линию и если причиной утечки будет попавший под напряжение человек, через которого ток утекает в землю, то с ним не произойдет ничего страшного. УЗО успеет отключить ток до того как он успеет навредить человеку. Хотя несчастные случаи с участием электрического тока в домашних условиях очень редки, не стоит экономить на подобных устройствах. Ведь жизнь человека слишком дорога, чтобы пренебрегать подобной опасностью.
