Теплый пол на балконе своими руками: монтаж инфракрасных матов под мягкие напольные покрытия

Теплый пол на балконе – финишный этап переоборудования архитектурного элемента. Но нет никого смысла заниматься полами, если не решен вопрос с тепловыми потерями по периметру.

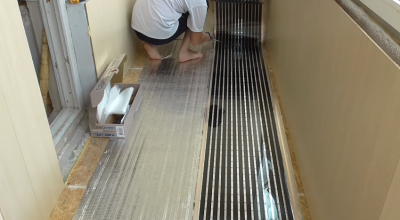

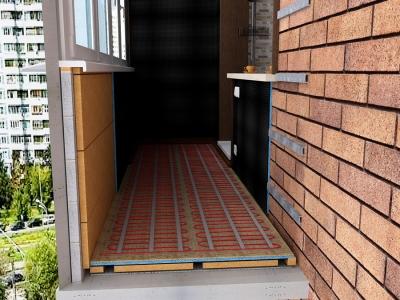

Теплый пол на балконе

Что надо знать перед началом работ по утеплению

Для того чтобы не допускать досадных ошибок, нужно внимательно изучить нормативные акты и строительные нормы и правила. На что следует обращать внимание?

Состояние парапета

В старых постройках он однозначно подлежит замене, несущие конструкции не рассчитаны на дополнительный вес стеклопакетов окон.

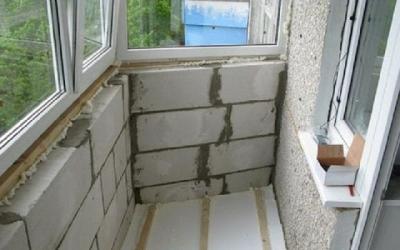

Парапет на балконе из пеноблоков

Плита перекрытия

Она сделана из железобетона толщиной 10 см, по физической прочности может выдержать дополнительные нагрузки, вызванные строительными мероприятиями по утеплению конструкции.

Расчет дополнительной весовой нагрузки на балконную плиту

Перейти к расчётам



Укажите запрашиваемые данные и нажмите «Рассчитать массу выкладываемого ограждения»

Требуемое количество пенобетонных блоков

Размерный формат блоков:

600×300×100 мм

600×300×150 мм

600×300×200 мм

600×300×300 мм

600×300×400 мм

Марка пенобетона

D 400

D 500

D 600

D 700

D 800

D 900

D 1000

D 1100

D 1200

Утепление внешних поверхностей

Очень важный и одновременно сложный вопрос. Некоторые органы местного самоуправления категорически запрещают изменять внешний вид фасадов зданий, особенно в центральных или исторических районах. Это значит, что балкон будет холодным, делать полы с подогревом нецелесообразно.

Утепление внутренних поверхностей

Такой вариант можно рассматривать лишь в случае относительно больших размеров балкона. Для создания более-менее эффективного утепления толщина пенопласта или минеральной ваты не может быть менее 10 см, это ощутимое уменьшение объема создаваемого пространства.

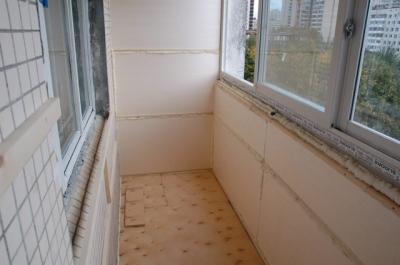

Утепление балкона

Тип системы подогрева

Есть варианты использования водяной и электрической системы.

Первая в настоящее время почти не используется. Почему?

Во-первых, довольно сложно монтировать: надо устанавливать пластиковые трубопроводы, рассчитывать отдельно их диаметр, согласовывать дополнительное сопротивление гидропотока с возможностями существующего водяного насоса.
Во-вторых, в случае протечек появляются большие проблемы, для устранения которых приходится полностью демонтировать половое покрытие.
В-третьих, существуют сложности с получением разрешения на подключение. Не все управляющие организации по тем или иным причинам идут навстречу пожеланиям квартиросъемщиков.

Оптимальный вариант – электрический подогрев.

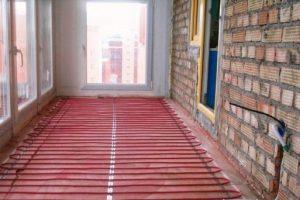

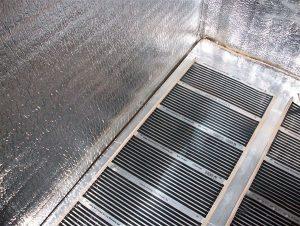

Инфракрасный теплый пол

Именно на нем мы подробно остановимся в этой статье немного ниже.

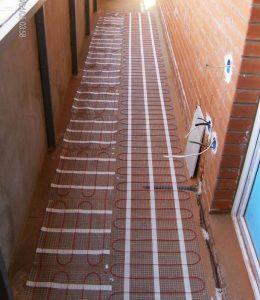

Типы систем электрического подогрева

Такое оборудование имеет только один технический недостаток – относительно большую мощность. Для положительного эффекта на балконе нужно предусматривать мощность не менее 200 Вт/м2. Если площадь балкона большая, то возникает заметная нагрузка на электрические кабели, в некоторых случаях приходится менять электрическую арматуру более мощной. В настоящее время можно установить одну из следующих систем электрического подогрева.

Тип подогрева	Краткое описание фактических эксплуатационных характеристик
Кабельный	Самая первая система, применяется много лет для создания теплых полов в помещениях различного назначения. По стоимости относится к бюджетному варианту, очень надежная и долговременная. Профессиональные теплотехники настоятельно рекомендуют для подогрева пола на балконе использовать именно такую систему. Она имеет очень важное преимущество – потребитель самостоятельно формирует контур с учетом площади и формы пола. Ограниченные размеры часто не позволяют рационально использовать более современные системы подогрева, остаются холодные участки или зоны с двойным подогревом. Обе ситуации крайне нежелательны. Недостаток – надо иметь начальные знания физики для расчета длины кабелей с учетом требуемой мощности.
Электрические маты	Более современная разработка кабельного отопления. Теперь провода фиксируются в специальные маты, их можно сгибать, разрезать, создавать различные по виду и площади участки обогрева. Маты существенно упрощают и ускоряют процесс монтажа, их можно укладывать как на специально сделанное основание, так и на старые половые покрытия.
Инфракрасная пленка	Самая современная система, сочетает в себе преимущества устаревших вариантов и инновационные достижения науки. Единственный недостаток – высокая стоимость. Проводниками тока служат прочные углеродистые полосы из карбоновой пасты. Они длительное время не изменяют параметров сопротивления, не перегреваются и не перегорают. Могут гнуться, полиэтиленовая запайка полностью герметична. Пленка может применяться под любые финишные половые покрытия.

Устройство пола с подогревом состоит из нескольких слоев, сколько, из каких материалов и по какой технологии их делать – решение принимает мастер на месте после анализа фактических исходных данных.

Пошаговая инструкция по монтажу теплого пола

Для примера возьмем подогрев пола при помощи инфракрасных пленок, балкон предварительно подготовлен: установлены пластиковые окна, утеплен потолок и стены. Покрытие пола выбрано самое дешевое – линолеум. Но конкретные материалы имеют незначительное влияние на технологию и очередность работ. Если вы поймете алгоритм действий, очередность и последствия каждой операции, то сможете монтировать на балконе любые системы подогрева под различные финишные покрытия.

Для работы понадобится:

комплект системы теплый пол;
полиэтиленовая пленка и отражающая инфракрасные лучи изоляция;
электрическое оборудование и специальные датчики;
листы ДВП для укладки линолеума.

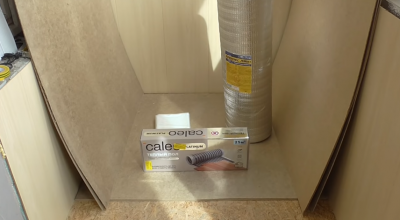

Комплект теплого пола

Для улучшения внешнего вида пластиковую коробку термостата рекомендуется оклеить самоклеящейся пленкой в цвет отделки стен балкона.

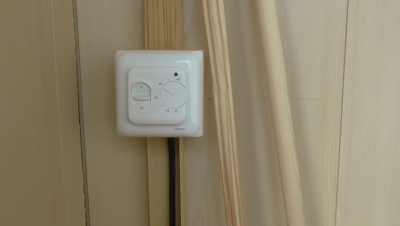

Терморегулятор

Функция управления электрическим «теплым полом» возлагается на специальный прибор – терморегулятор. Подробную инструкцию по подключению теплого пола к терморегулятору читайте на нашем сайте. Пошаговое руководство + схемы с пояснениями!

Шаг 1. Подготовьте поверхность пола, она должна быть чистой и максимально ровной. В нашем случае бетонная плита балкона накрыта плитой ДСП толщиной 2 см. Таким методом мы одновременно выполняем теплоизоляцию и выравнивание основания.

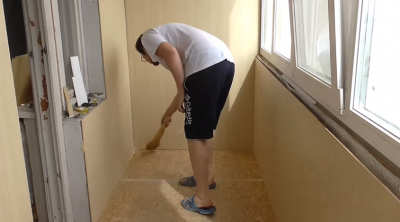

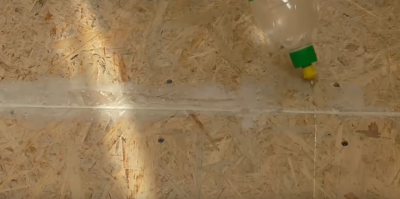

После монтажа плиты необходимо очистить от пыли и опилок

Практический совет. Для повышения эффективности подогрева профессионалы рекомендуют принимать более значимые меры по утеплению, в зависимости от климатического региона проживания толщина пенопласта или минеральной ваты должна начинаться от 10 см.

У нас рекомендации не соблюдаются по двум причинам: квартира расположена на юге и балкон не используется как постоянное жилое помещение.

Шаг 2. Установите датчик температуры. От конкретного места расположения во многом зависят показатели прибора, но отклонения некритичны – во время эксплуатации пола со временем можно заметить зависимость между показателями прибора и фактическими параметрами. Что оказывает влияния на показатели датчика?

Близость к нагревательным элементам матов. Не рекомендуется устанавливать прибор непосредственно под или над углеродными дорожками.
Расстояние к холодному снованию. В нашем случае под плитой ДСП нет пенопластового утепления, а для датчика прорезана канавка. Это значит, что в месте установки прибора толщина плиты всего несколько миллиметров, холод от бетонной плиты заметно влияет на показатели датчика.

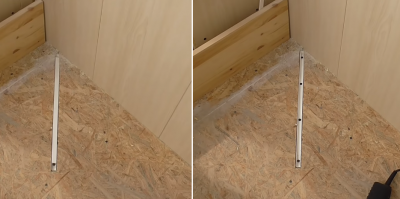

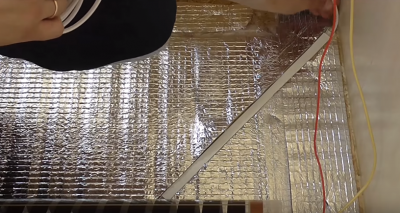

Штроба и планка под датчик

Следует знать, что на практике крайне редко встречаются ситуации, когда показатели датчика температуры и фактические значения полностью совпадают. По большому счету его используют не для контроля микроклимата, а для управления системой подогрева. Ей все равно, при каких значениях включаться, а при каких выключаться. Главное — чтобы температура нагрева не превышала допустимых пределов.

Шаг 3. Тщательно уберите покрытие от опилок и иного строительного мусора, желательно работать пылесосом.

Шаг 4. Уложите теплоизолирующую подложку. В нашем случае выбран самый дешевый вариант общестроительной теплоизоляции. Основание из поролона толщиной 3 мм, теплоотражающая пленка их специально обработанного полиэтилена. Очень важно, чтобы это был диэлектрик, а не фольга или иные токопроводящие материалы.

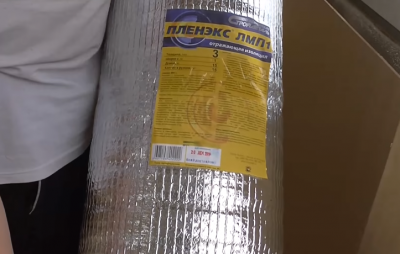

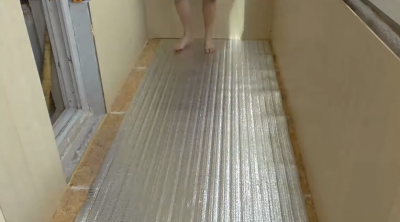

Подложка

Практический совет. Балконы имеют узкие несущие поверхности, часто их ширина лишь немного превышает ширину рулона. Если у вас такая же ситуация, то рулон надо обязательно резать и укладывать поперек пола.

Раскатывать длинным пластом, а потом приспосабливать узкую полоску с края нельзя, такой метод значительно понижает показатели теплосбережения. Если есть желание, то можете приклеить теплоизоляцию к основанию.

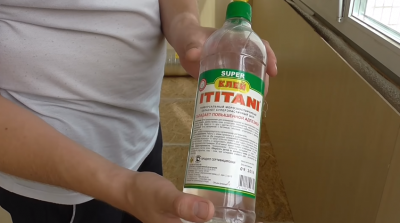

Клей

Дело в том, что небольшие куски часто сдвигаются со своих мест и усложняют процесс укладки. В комнатах таких проблем нет, длинные куски теплоизоляции более-менее устойчиво лежат на поверхности.

Нанесение клея

Приклеивание подложки

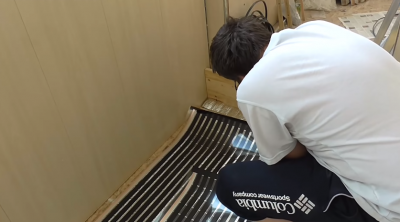

Шаг 5.  Принесите рулон теплого пола и раскатывайте его на балконе. Не пытайтесь отрезать упаковочную ленту ножницами или ножиком, есть большие риски повредить токопроводящие полосы. Стягивающая лента легко снимается пальцами, ухватите ее за кончик и потяните на себя.

Шаг 6. Укладывайте систему на всей поверхности пола, отрезайте его только в указанных местах.

Разрезание термопленки по линиям отреза

Все производители пользуются стандартными обозначениями, на линию отрезания указывает изображение ножниц. Торцы приклейте специальной изоляционной лентой, она продается в комплекте с системой подогрева.

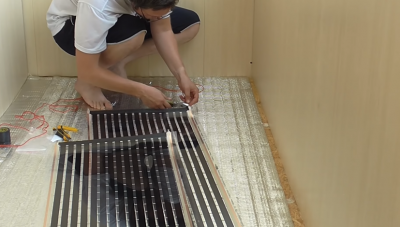

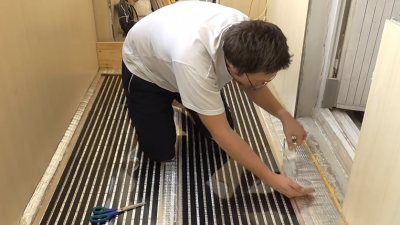

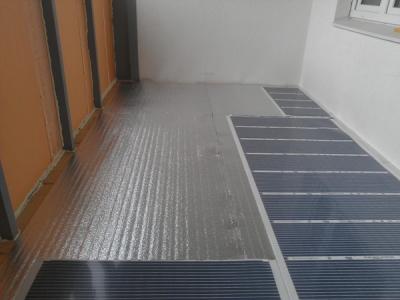

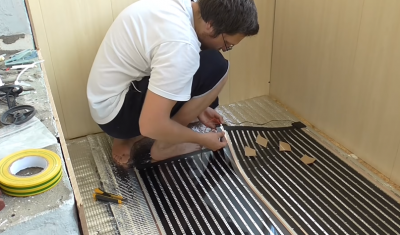

Укладка и обрезка пленки

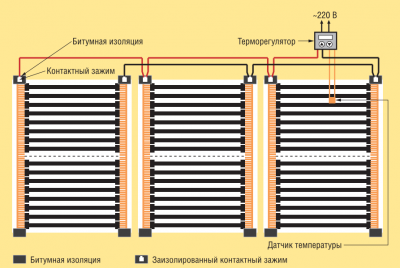

Общая схема подключения термопленки

Шаг 7. Установите клеммы подачи питания.

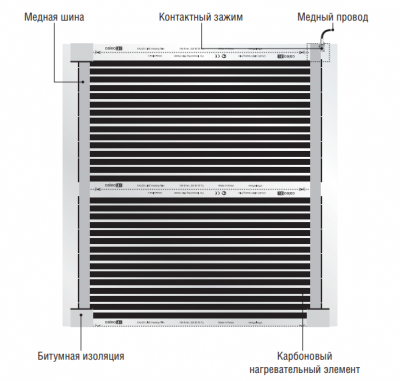

Общий вид термопленки CALEO LINE, расположение основных ее элементов

Обращайте внимание, чтобы обе ее половинки по максимальной площади прилегали к контактам, не спешите. Пленка очень тонкая и крайне негативно реагирует на многократный монтаж/демонтаж, все подключения надо делать с первого раза. Для этого следует внимательно изучить назначение каждого элемента, продумать свои действия, подготовить подходящий инструмент и только после этого приниматься за работу.

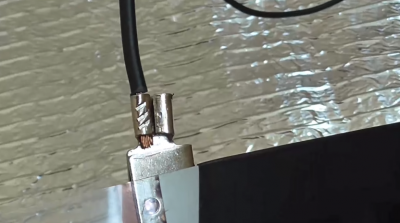

Изоляция шин и подключение клемм

Шаг 8. Подключите к ним провода. Перед этим требуется снять изоляцию, а здесь могут возникнуть проблемы, если у вас мало практического опыта. На что нужно обращать внимание? Для обрезания изоляции по периметру провода никогда не пользуйтесь очень острым ножом, он отрезает не только полимер, то и тонкие провода. Еще один нюанс. Перед зажатием провода в клеммниках надо их обязательно закрутить, только таким методом гарантируется полный контакт всех проводов с клеммником.

Подключенные провода

Фото процесса подключения

Важно. Во время подключения проводов надо выполнять требования ПУЭ. А они гласят, что направления кабелей должны быть только горизонтальными и вертикальными, повороты делаются лишь под прямым углом.

Это очень важно и в нашем случае, когда проводка скрытая. При фиксации внешних листов минимизируются риски повреждения проводом саморезами или дюбелями.  Чтобы не ошибиться с длиной проводов рекомендуется вначале расположить систему подогрева в рабочем положении, временно зафиксировать ее скотчем и в таком положении отмерять кабели.

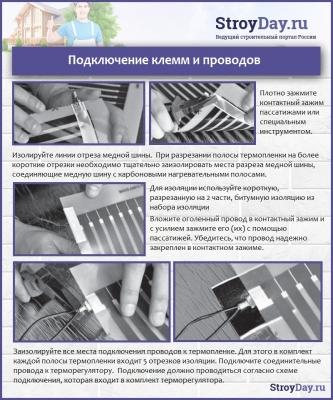

Подключение клемм и проводов

Подбирать сечение следует с учетом общей мощности системы подогрева и типа токопроводящих жил. Мы не будет рассматривать многочисленные варианты, при монтаже подогрева используются в основном медные многожильные провода. Следует помнить всего два параметра: для мощности 4 кВт нужен кабель 1,5 мм2, для мощности 6 кВт требуется сечение 2,5 мм2.

Шаг 9. Найдите в комплекте системы специальную битумную изоляцию и надежно изолируйте все открытые контакты. Не пытайтесь заменить ее обыкновенным скотчем, по всем физическим и эксплуатационным характеристикам он намного уступает битумной.

Приклеивание битумной изоляции

В мягкой подстилке вырежьте углубления, в них надо спрятать места подключения. Если вы используете в качестве подкладки вспененный полиэтилен, то углубления можно не делать, этот материал имеет почти нулевую прочность и без проблем сжимается под контактом. Отверстие считается обязательным условием для подкладок из прочного экструдированного пенополистирола.

Шаг 10. Проверьте качество подключения, если все в норме, то можно скотчем приклеить маты к поверхности. Помните, что инфракрасные системы подогрева действительно имеют очень большой срок службы, все преждевременные выходы из строя после анализа причин объяснялись грубыми нарушениями рекомендованной технологии во время монтажа.

Фиксация матов скотчем

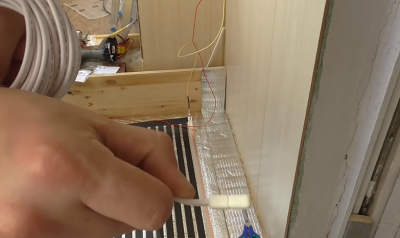

Шаг 11. Установите датчик температуры в подготовленный канал.

Датчик температуры

Его надо найти на ощупь и в нужном месте острым ножом прорезать теплоизоляцию. Настоятельно рекомендуется проверить легкость хода датчика в канале. Во время эксплуатации иногда возникает необходимость его замены, сделать это очень сложно, если нет возможности вынуть прибор из канала. Приходится демонтировать финишное половое покрытие.

Датчик нужно разместить в канале

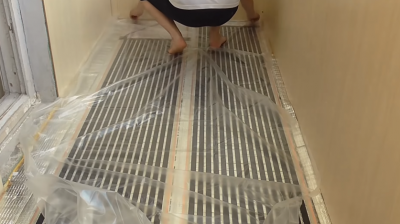

Шаг 12. Закройте систему подогрева полиэтиленовой пленкой. Это дополнительная защита всех элементов от проникновения воды. Пленка покупается рукавом, после его разрезания получаемой ширины вполне достаточно, чтобы защитить поверхность пола балкона сплошным куском. Зафиксируйте ее скотчем.

Уложена полиэтиленовая пленка

Шаг 13. Проверьте работоспособность системы, на короткий период времени включите питание. Если пол равномерно нагревается по всей поверхности, то отключите питание и накройте систему плитами ДВП. Это самый дешевый и оптимальный вариант основания под линолеум. Не надо покупать толстые плиты, они будут уменьшать коэффициент полезного действия системы подогрева.

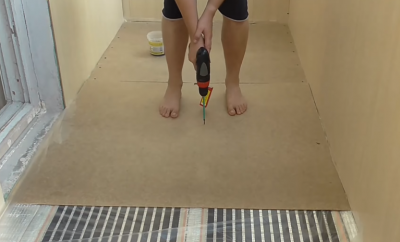

Саморезами зафиксируйте плиту, делайте это поэтапно. За счет такой технологии исключается вероятность повреждения системы – вы всегда видите ее фактическое расположение и с учетом этого подбираете места фиксации саморезов.

Фиксация плит ДВП

Основание готово, осталось настелить линолеум, выровнять его и по периметру зафиксировать плинтус.

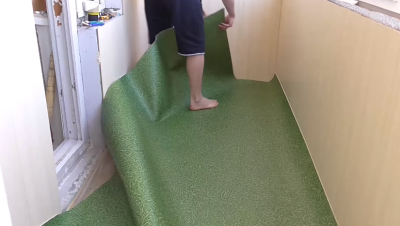

Укладка линолеума на балконе

Как правильно класть линолеум? Читайте на нашем сайте!

И последнее. Хорошо проанализируйте, как именно улучшится комфортность пользования балконом с теплыми полами, часто ли вы будете их включать, на какое время и с какой целью. Результаты размышлений окажут практическую помощь при принятии решений о монтаже полов с обогревом в нежилых помещениях.

Видео – Монтаж пленочного теплого пола
