Спортивный карт: чертежи, размеры и подробный фото отчёт по сборке картинга своими руками

Автор построил простой карт с двигателем от квадроцикла. Просмотрев эту фото подборку, Вы также сможете сделать карт своими руками в домашних условиях.

Материалы:

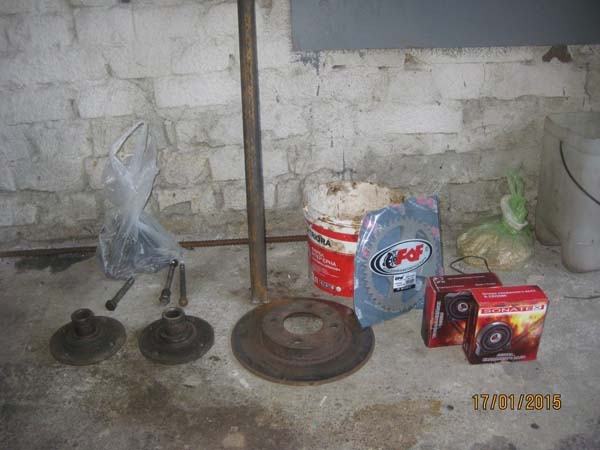

  • Двигатель от квадроцикла 107 см3, вариатор, полуавтомат с задней передачей.
  • Ступицы и тормозной диск от VW Гольф 2.
  • Звезда и цепь от скутера Альфа.

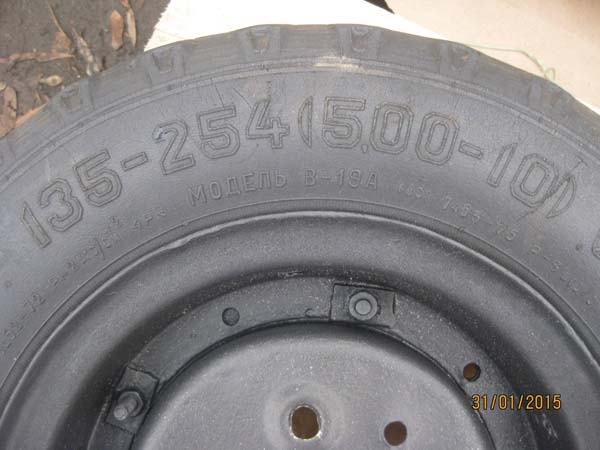

  • Колёса от СМЗ и скутера.
  • Трубы квадратного сечения 20 х 20, 25 х 25, 30 х 30 мм.
  • Трубы круглого сечения.
  • Топливный бак от бензопилы Дружба.
  • Задняя ось сечением — 25 мм.
  • Опорные подшипники — 25 мм.
  • Листовой металл — 1 мм.
  • Крепёжные элементы, болты, гайки и пр.

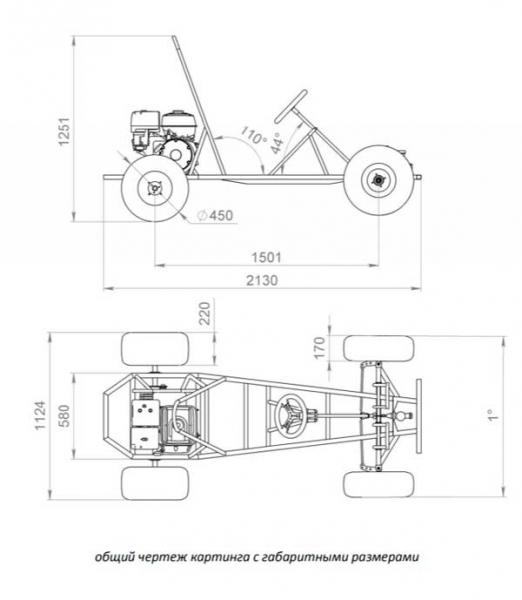

На рисунке показаны габаритные размеры карта.

Самодельный картинг

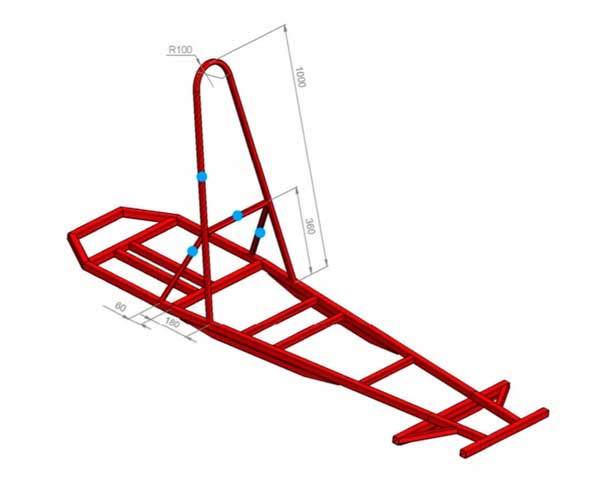

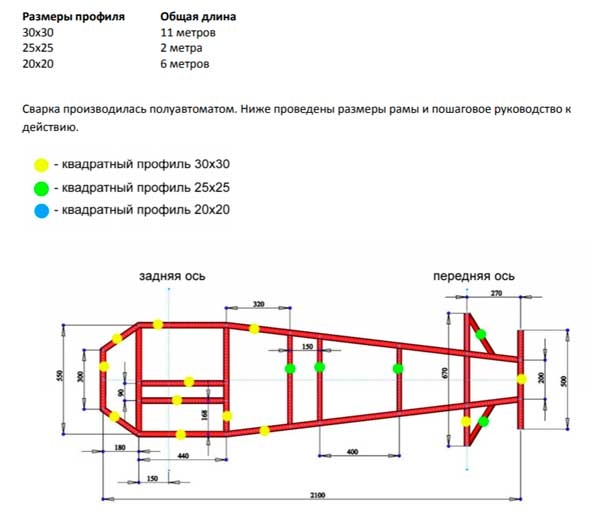

Для изготовления рамы карта, использовались трубы с квадратным сечением.

Самодельный картинг

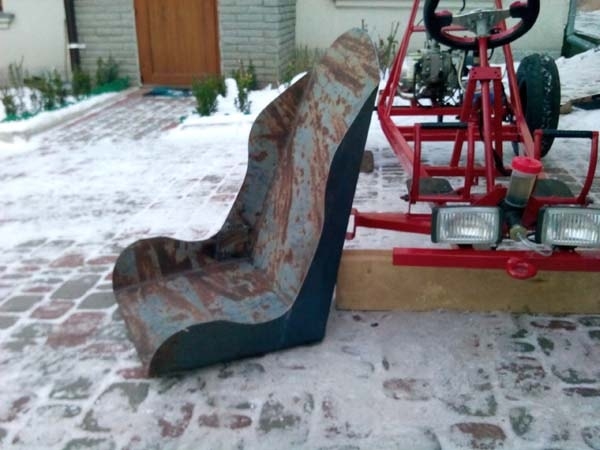

Чертежи спинки сидения карта.

Самодельный картинг

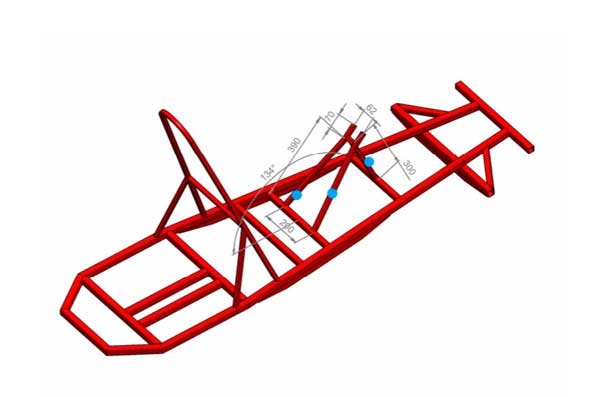

Стойка рулевой колонки.

Самодельный картинг

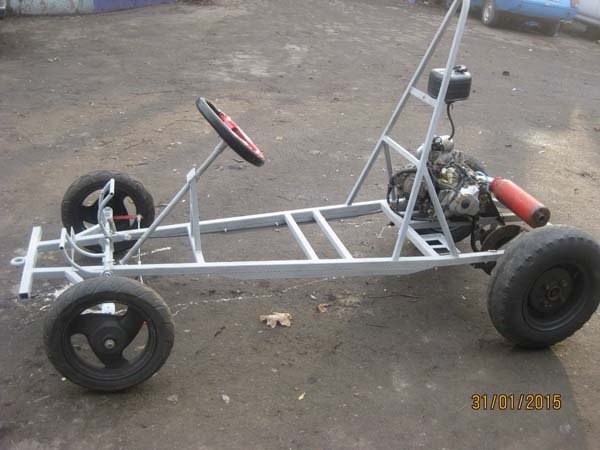

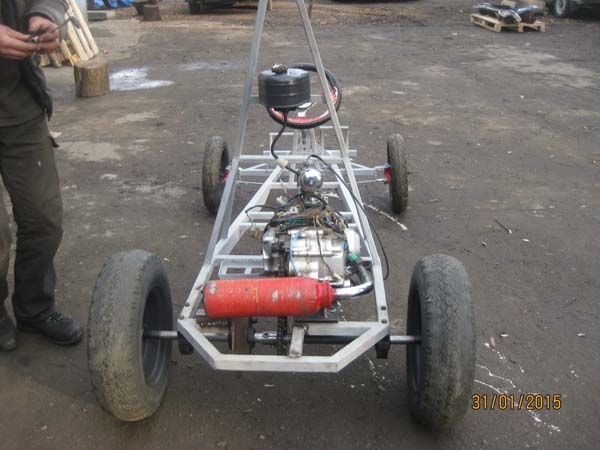

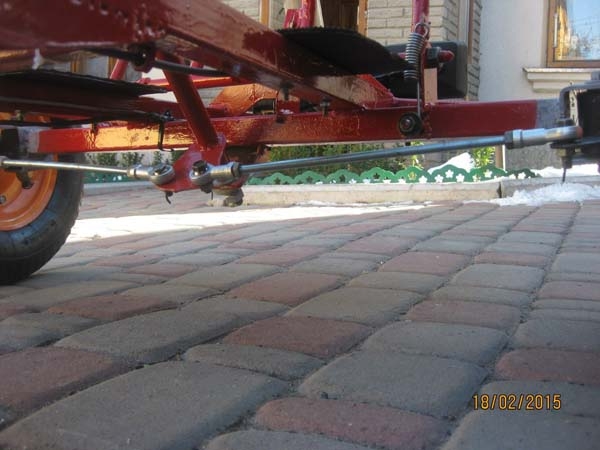

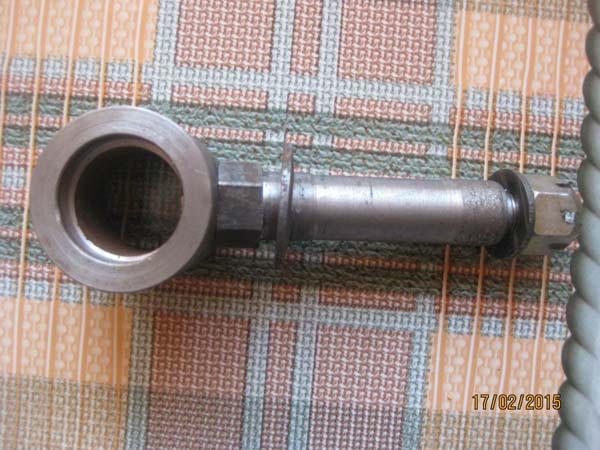

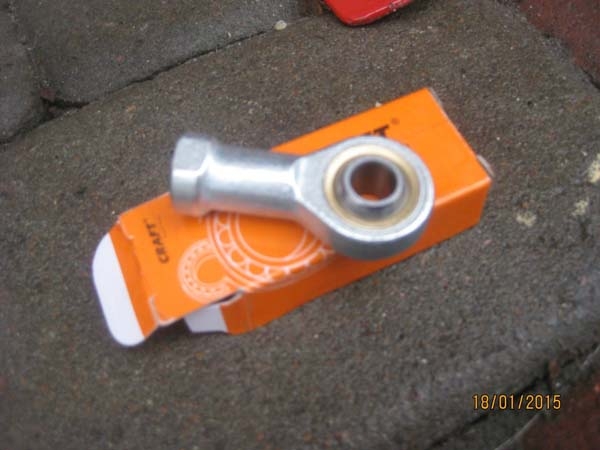

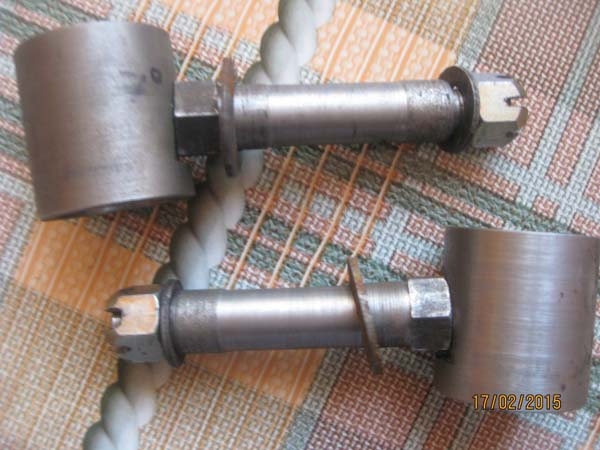

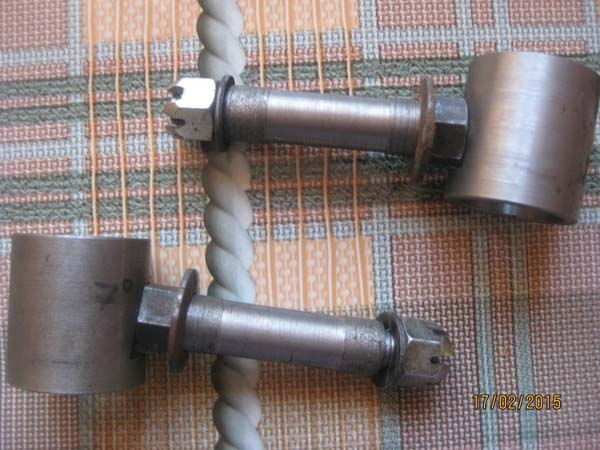

Далее на фото показан процесс постройки самодельного картинга.

Самодельный картинг

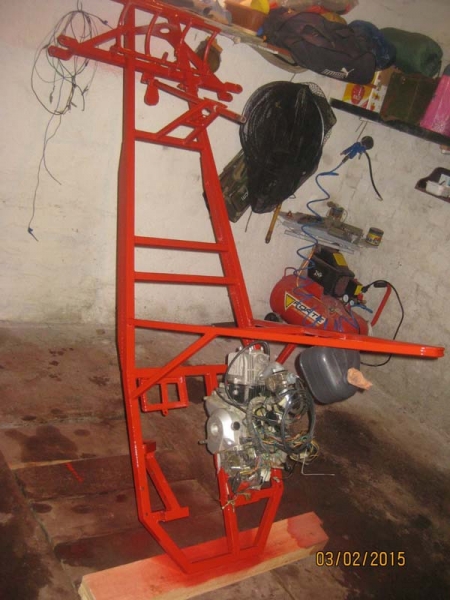

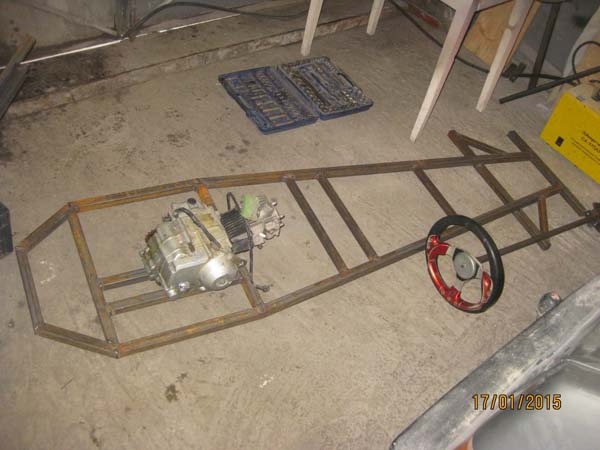

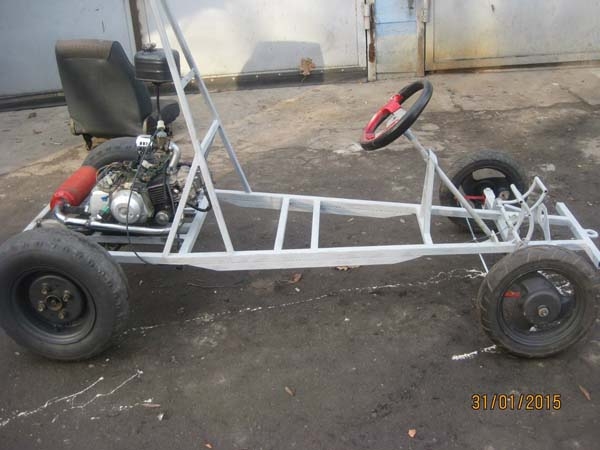

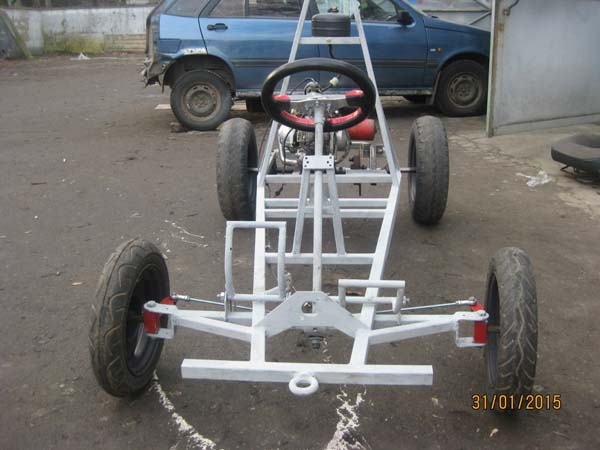

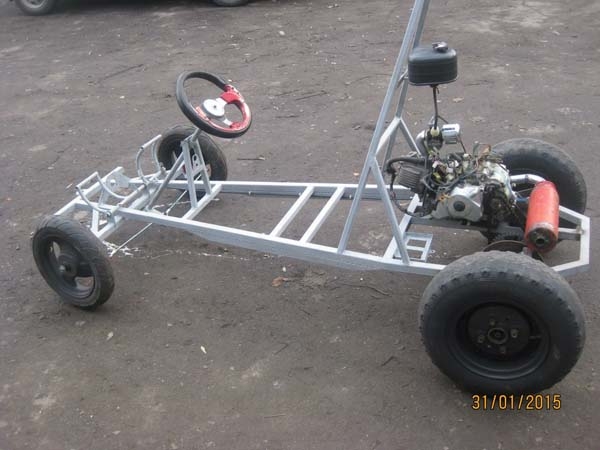

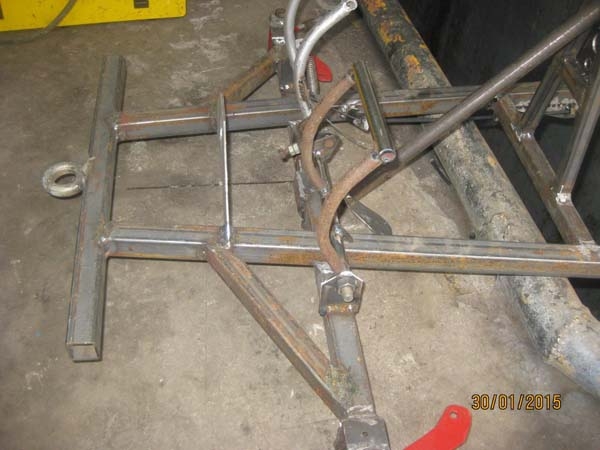

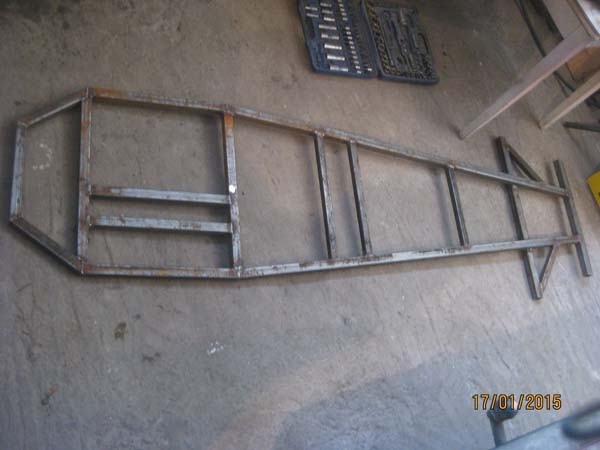

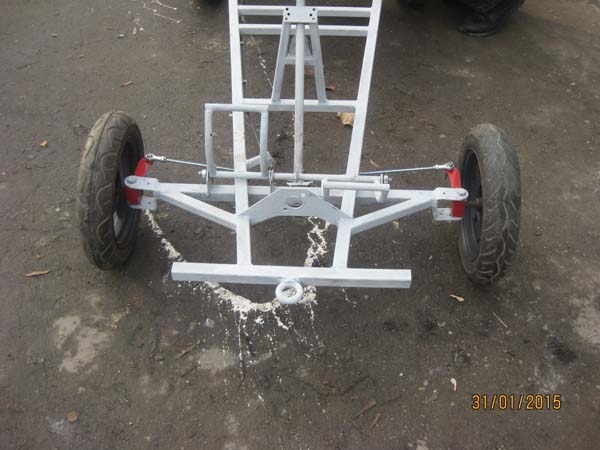

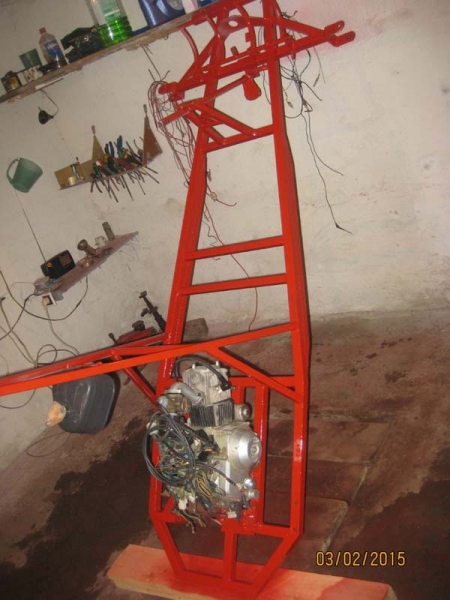

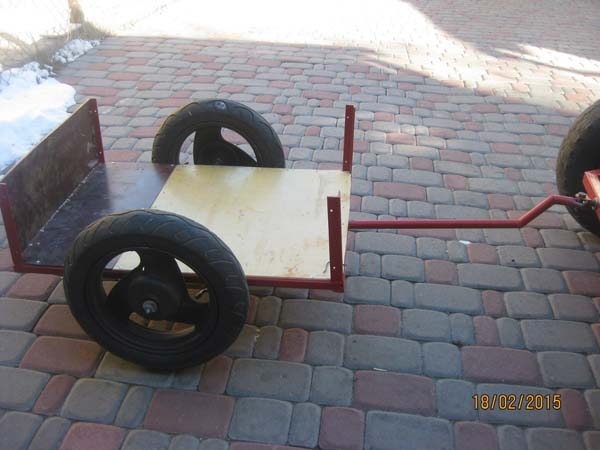

Сварена рама.

Самодельный картинг

Самодельный картинг

Самодельный картинг

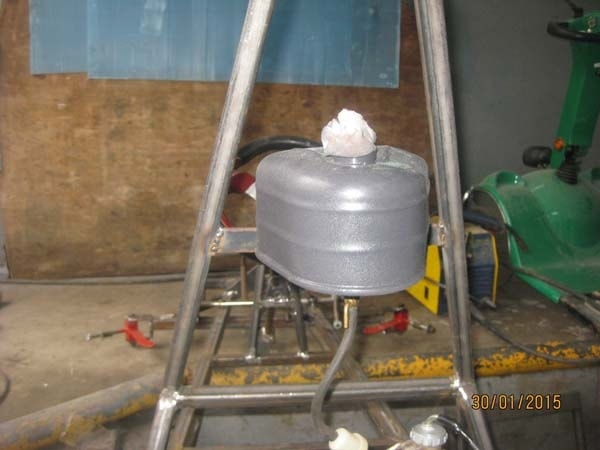

Топливный бак от бензопилы.

Самодельный картинг

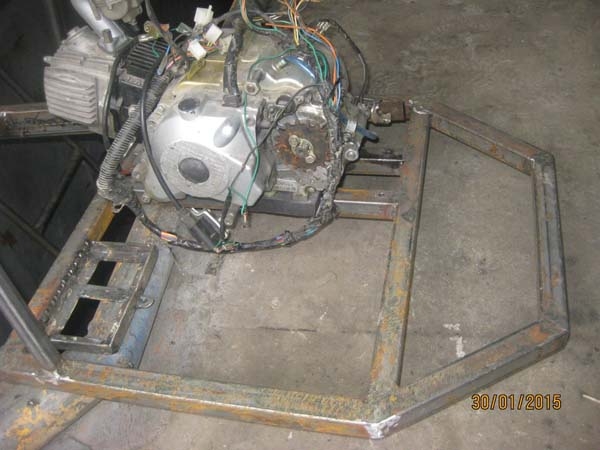

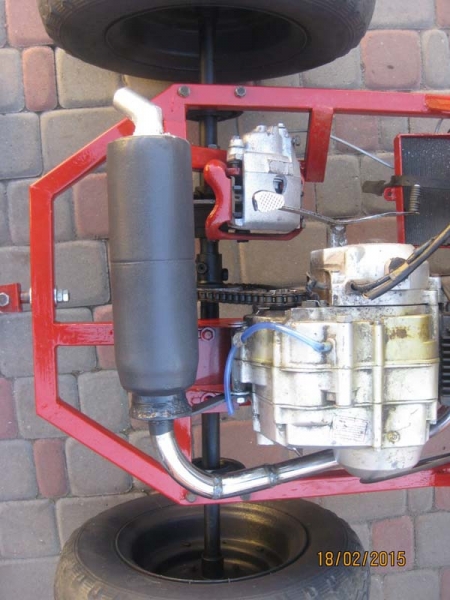

Двигатель от квадроцикла.

Самодельный картинг

Самодельный картинг

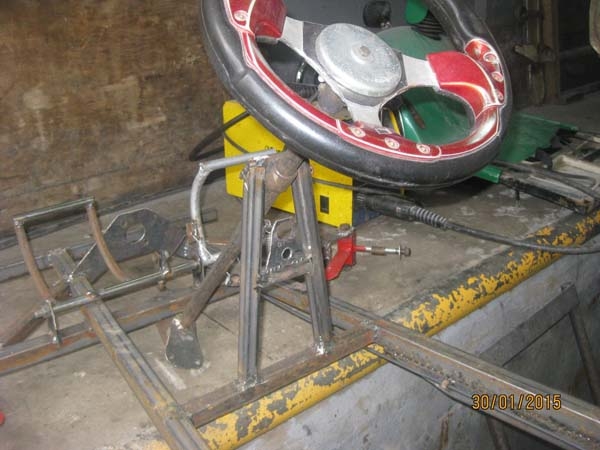

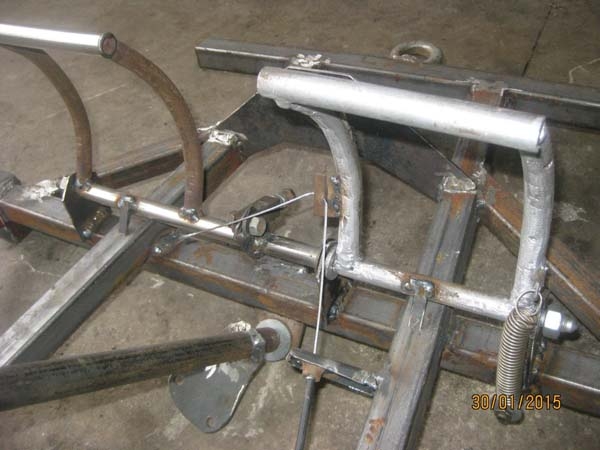

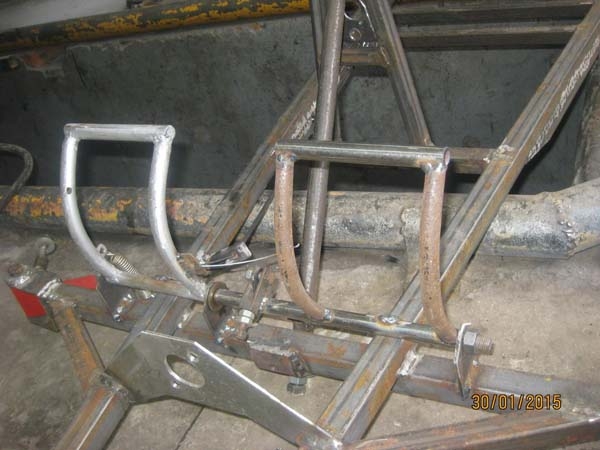

Педальный узел.

Самодельный картинг

Самодельный картинг

Самодельный картинг

Самодельный картинг

Самодельный картинг

Самодельный картинг

Самодельный картинг

Самодельный картинг

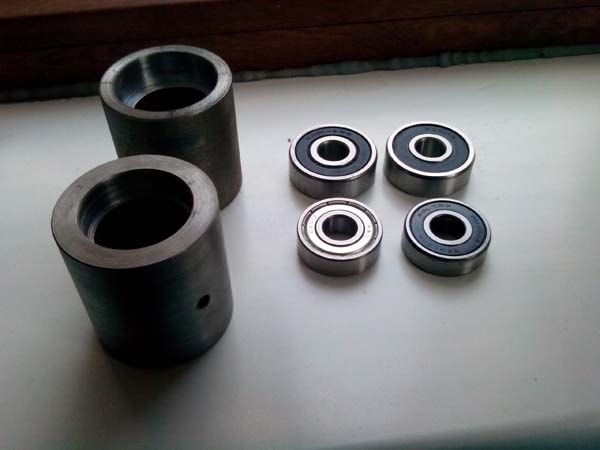

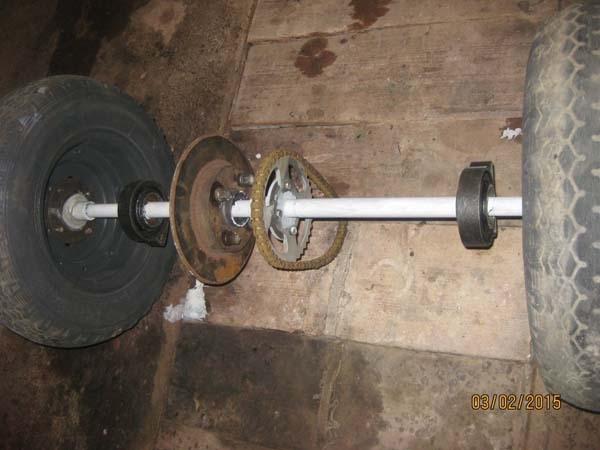

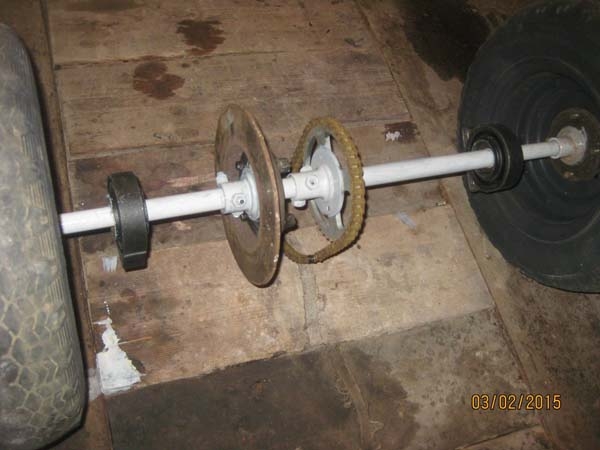

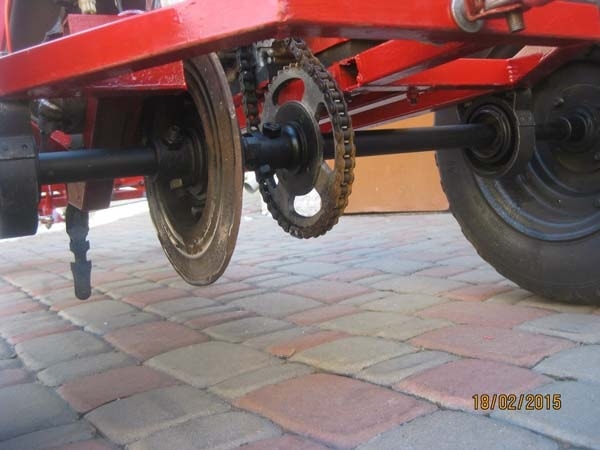

Сборка задней оси.

Самодельный картинг

Самодельный картинг

Самодельный картинг

Самодельный картинг

Самодельный картинг

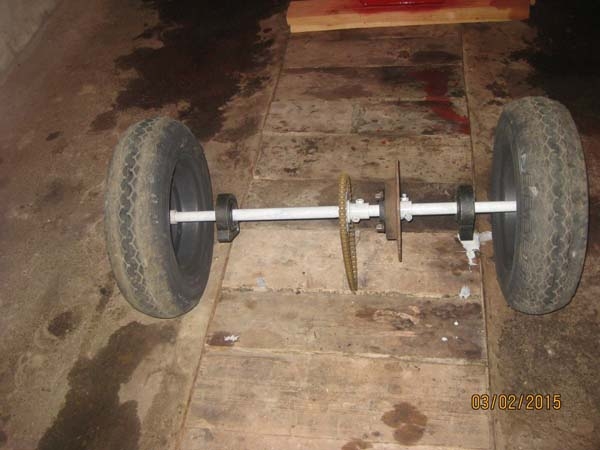

Ось выточили из лома, диаметр задней оси составил 25 мм.

Самодельный картинг

Самодельный картинг
Самодельный картинг

Самодельный картинг

Самодельный картинг

Самодельный картинг

Самодельный картинг

Самодельный картинг

Самодельный картинг

Самодельный картинг

Ведомая звезда на 34 зуба.

Самодельный картинг

Самодельный картинг

Самодельный картинг

Самодельный картинг

Самодельный картинг

Самодельный картинг

Самодельный картинг

Самодельный картинг

Самодельный картинг

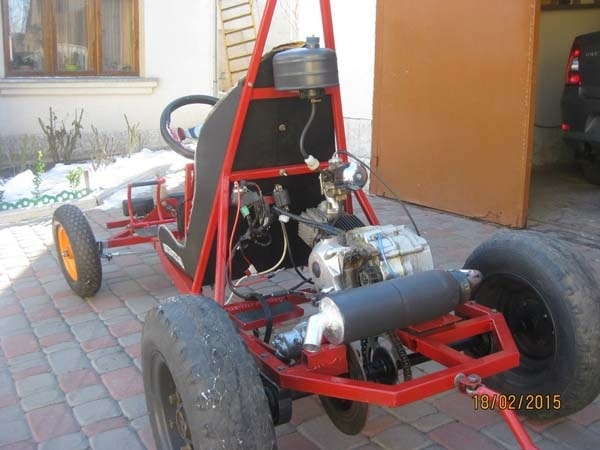

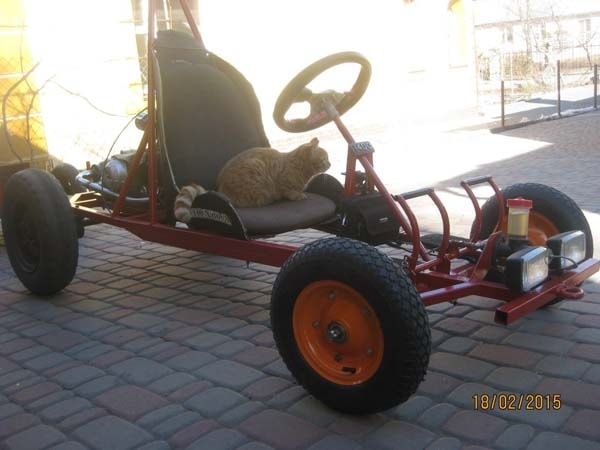

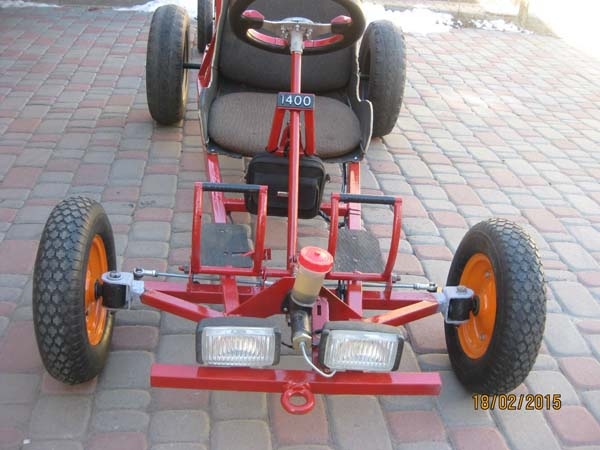

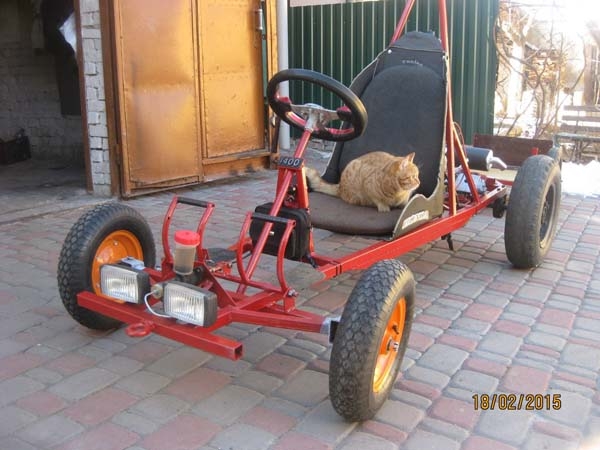

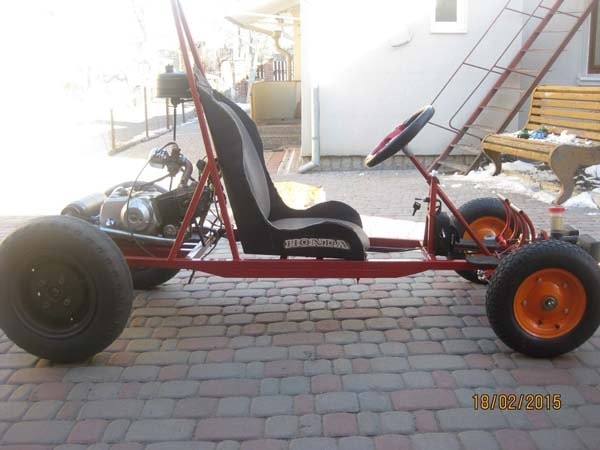

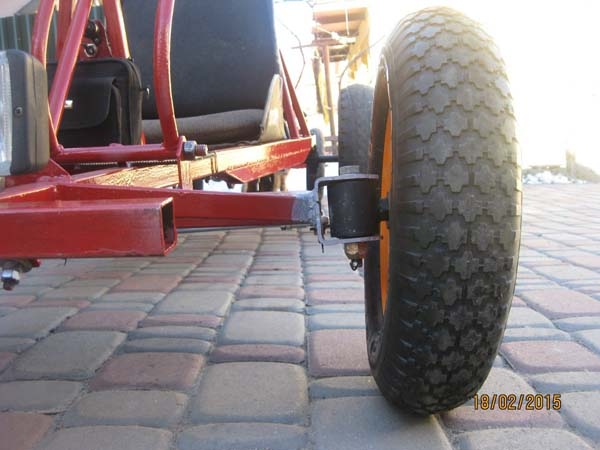

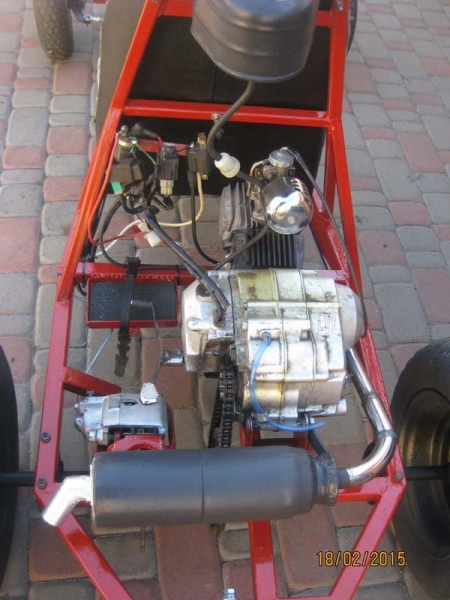

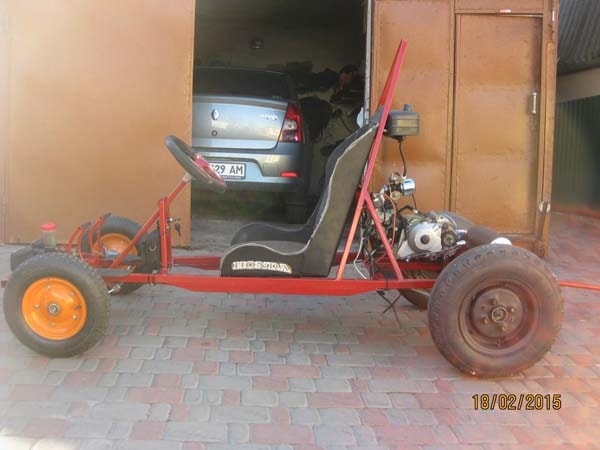

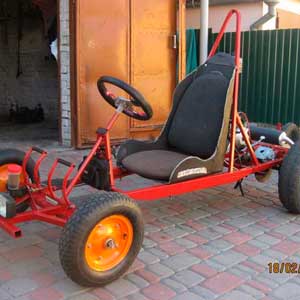

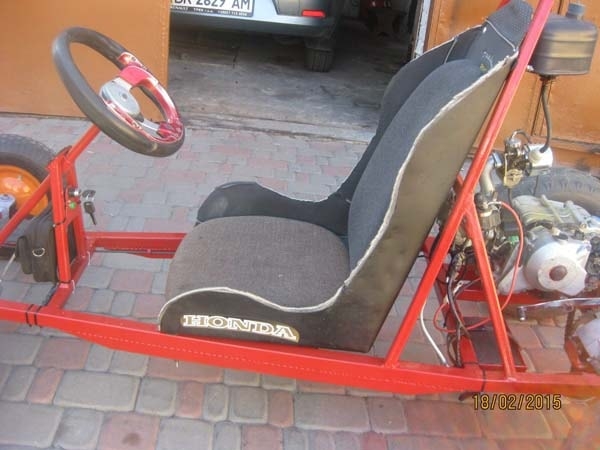

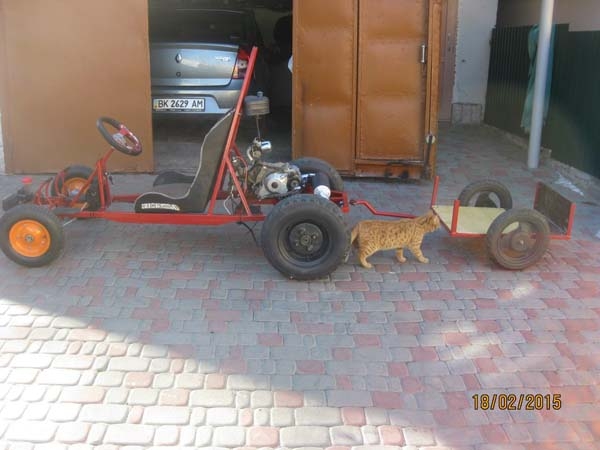

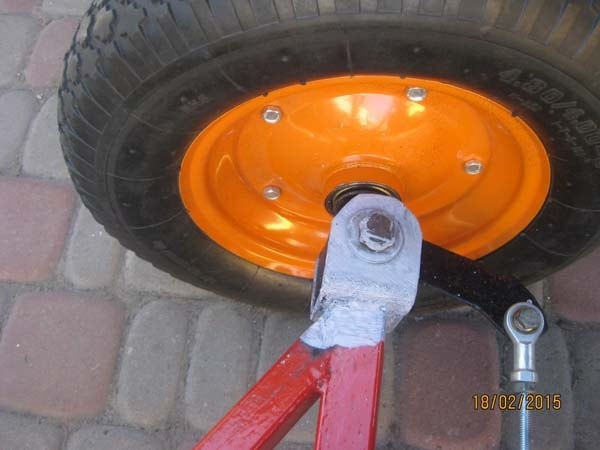

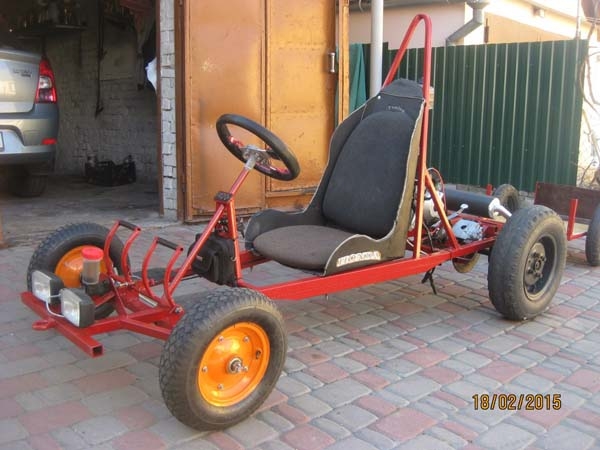

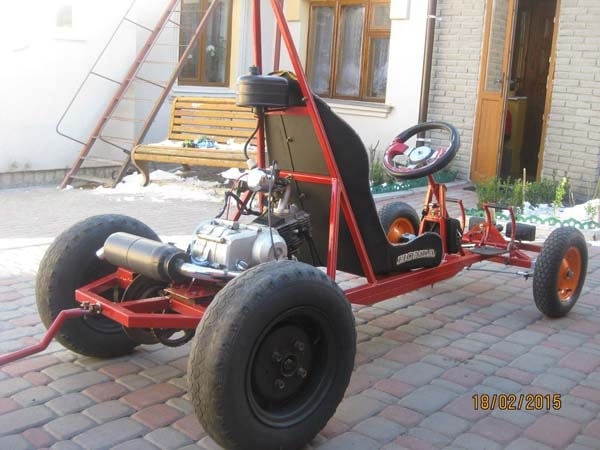

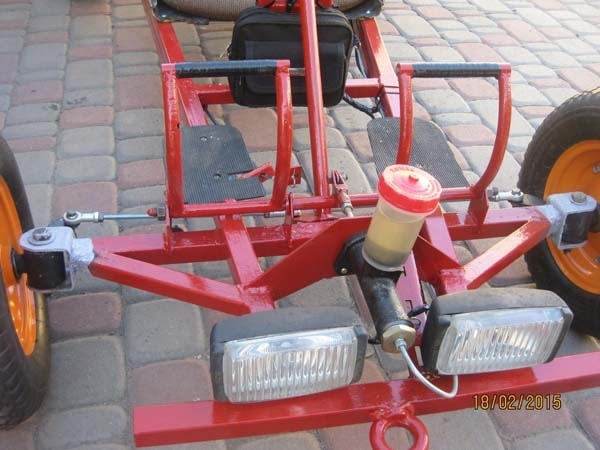

В результате работы, у автора получился вот такой самодельный карт:

Самодельный картинг

Самодельный картинг

Самодельный картинг

Самодельный картинг

Самодельный картинг

Самодельный картинг

Самодельный картинг

Самодельный картинг

Самодельный картинг

Самодельный картинг

Самодельный картинг

Самодельный картинг

Самодельный картинг

Самодельный картинг

Самодельный картинг

Самодельный картинг

Самодельный картинг

Самодельный картинг

Самодельный картинг

Автор самоделки: Владимир Мельник.
