Полок для бани своими руками чертежи

Что видит человек, вошедший в парилку, помимо красивой отделки, грамотно смонтированной внимательным и хозяйственным владельцем бани? Прежде всего, его вниманию предстает печь, являющаяся «сердцем» любой парной, а также полки, на которых можно удобно (или не очень, если что-то сделано неправильно) расположиться на время проведения банных процедур. Именно о последнем пункте приведенного перечня пойдет речь далее.

Полок для бани своими руками

Для неосведомленного человека полки в бане представляют собой элементарную конструкцию, состоящую из 1-3 деревянных лавок. На практике же все гораздо серьезнее и интереснее. Знаете ли вы, что для изготовления полок могут использоваться разные материалы? При этом конфигурация и размеры конструкций тоже могут различаться. Со всеми упомянутыми нюансами, а также инструкциями по самостоятельному изготовлению полок для бани вам предлагается ознакомиться в ходе изучения нижеизложенной информации.

Полка 3 яруса из бревна

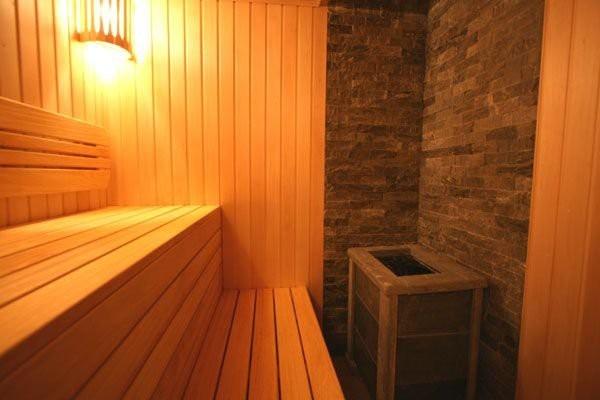

Одноярусная полка

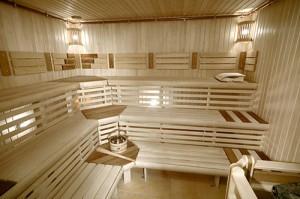

Полок трехъярусный

Из чего делать полки для бани?

Прежде всего, нужно уделить максимальное внимание выбору материала для изготовления банных полок. В процессе определения оптимального варианта, необходимо учитывать экстремальные температурно-влажностные условия, в которых он будет использоваться. Традиционно полки делаются из древесины – применение любого рода синтетических материалов следует исключить полностью.

Из чего делать полки для бани

Важно понимать и тот факт, что далеко не каждая порода древесины одинаково хорошо подходит для изготовления рассматриваемых элементов банной обстановки. Использовать можно лишь те материалы, которые в полной мере соответствуют нижеперечисленным требованиям:

имеют низкие показатели теплопроводности;

не содержат в своем составе смол либо же включают их в минимальном количестве;

характеризуются высокими показателями плотности волокон;

нормально переносят эксплуатацию в условиях повышенной влажности и температурных перепадов.

Полок липа для бани

Полок для бани из липы

Полок осина

Полок и обшивка бани осиной

Издавна на Руси банные полки изготавливались из древесины осины и липы, иногда для этого использовались тополь и береза. Сравнительно недавно перечень подходящих материалов пополнился гостем из далекой Африки – деревом абаши. Перечисленные материалы в полной мере соответствуют упомянутым выше требованиям к древесине, подходящей для изготовления банных полок. При этом каждый из них имеет как набор сильных качеств, так и свои слабые стороны.

Полок для бани абаши

Важно! Делать полки из древесины хвойных пород нельзя – выделяемая при нагревании смола вряд ли доставит приятные ощущения посетителям бани.

С информацией о наиболее часто используемых на сегодня материалах изготовления банных полок вы можете ознакомиться в следующей таблице.

Таблица. Материалы для изготовления полок в баню

Материал	Описание
Липа	Почти идеальный материал: — сучки практически отсутствуют; — обработка выполняется легко и быстро; — материал медленно нагревается и быстро высыхает; — древесина не трескается; — на поверхности отделки не остается некрасивых следов от пота; — в процессе нагревания древесина выделяет приятный легкий запах; — материал с древних времен славится своими целебными свойствами; — стоит липа сравнительно недорого. Множество преимуществ и всего один недостаток – достаточно быстрое потемнение в температурно-влажностных условиях парной – делают древесину липы отличным материалом для изготовления банных полок.
Осина	Осина является наиболее бюджетным представителем категории материалов, свойства которых позволяют использовать их в температурно-влажностных условиях парилки. Помимо этого, осина славится своей достаточно серьезной долговечностью, незначительным включением сучков, а также удивительным свойством вбирать всю негативную энергию, «очищая» человека и улучшая его самочувствие. К внешнему виду осины никаких претензий – материал довольно привлекателен. Наряду с этим, под красивой «обложкой» может скрываться огромная неприятность, характерная для осины – материал склонен к гниению изнутри. Если вы решили делать банные полки из осины, по возможности обязательно распилите хотя бы пару досок из партии с целью проверки материала на наличие упомянутого изъяна.
Абаши	Дерево абаши растет в жарком и влажном климате. Происхождение материала позволяет ему идеально себя «чувствовать» в условиях, характерных для парилки. Абаши стойко переносит эксплуатацию в температурно-влажностных условиях бани, сохраняя свои изначальные характеристики и внешний вид в течение максимально длительного времени. При этом внешние свойства абаши на высоте – материал представлен в широчайшем разнообразии оттенков, от желтоватого до приятного кремового. Субъективным недостатком этой древесины является лишь ее высокая стоимость, если сравнивать с рассмотренными выше вариантами.

Помимо выбора непосредственно материала изготовления банных полок, необходимо также подобрать оптимальный состав, который обеспечит максимально длительный срок службы древесины, уменьшив интенсивность пагубного воздействия на нее повышенной влажности и экстремальных температурных перепадов.

Пропитка для сауны Eurotex

Пропитка для бань и саун

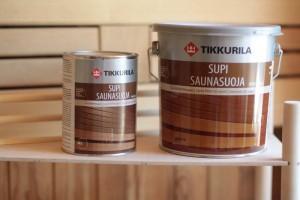

Пропитка Тиккурила

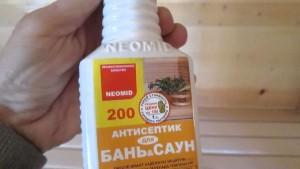

Антисептик Неомид

Условия, характерные для бани, делают невозможным использование в качестве защитных составов привычных олифы и масляных красок – такие материалы, во-первых, не смогут обеспечить сохранность древесины в парилке, во-вторых, при нагревании будут выделять вредные для человеческого здоровья вещества и соединения.

Оптимальным вариантом является использование специальных пропиток на масляной основе. После применения таковых поверхность древесины покрывается своего рода защитной пленкой, устойчивой к воздействию высоких температур и избыточной влажности и безвредной для человека.

Видео – Защита древесины в бане

Конструкция полок для бани

По принципу использования банная полка является обычной лавкой, широким удобным сидением, собранным и установленным в парилке с соблюдением положений соответствующей технологии.

Главными конструкционными элементами банных полок являются, во-первых, каркас, во-вторых, настил.

Каркас выполняет функции своего рода опоры, основания, к которому осуществляется крепление досок стационарного настила либо сооружение разбирающейся системы настилов. Для изготовления каркаса используется деревянный брус, сечение которого подбирается индивидуально с учетом особенностей обустраиваемой системы и предполагаемой величиной нагрузок (чаще всего применяется материал размерами 5х5 см).

Опорные стойки устанавливаются в вертикальном положении и скрепляются поперечными перемычками – это наиболее популярный способ. Также существует метод обустройства каркаса по типу лестничного косоура. И еще более редко используемым вариантом устройства банных полок является их монтаж в соответствии с финской технологией, при выборе которой каркас фиксируется без опор, а сидения и лежаки имеют вид прикрепленной к стене полки, похожей на те, которые присутствуют в вагонах поездов.

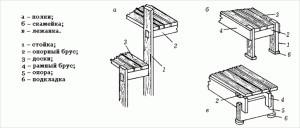

Схемы существующих конструкций каркасов для банных полок представлены на следующих изображениях.

Полок для бани схема

Конструкция полок схема

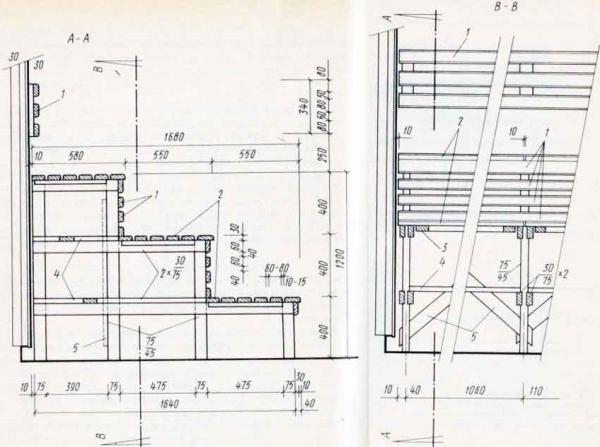

Схема верхнего и нижнего полка

Схема полка

Схема сборки банных полоков

Для сооружения настила обычно применяются доски из осины либо липы, при наличии достаточного бюджета и желания – из абаши. Доски набиваются с 10-20-миллиметровыми зазорами.

Важно! Элементы настила должны быть тщательно отшлифованными хотя бы с лицевой стороны и торцов, чтобы посетители бани не поранились и не загнали занозы.

Существует 2 основных варианта устройства настила:

стационарный, при котором доски прикрепляются к каркасу гвоздями/саморезами или другим подходящим крепежом;

съемный – доски собираются в отдельные элементы, укладываемые поверх каркаса без обеспечения постоянного с ним скрепления.

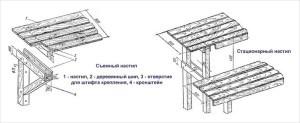

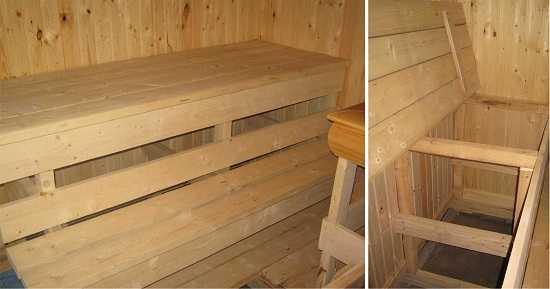

Чертеж съемных банных полоков

Главное преимущество второго варианта сводится к появлению возможности выносить настил из бани и проветривать его за пределами помещения.

Если же предпочтение отдается стационарному настилу, крепление элементов нужно выполнять с соблюдением важных требований, перечисленных ниже:

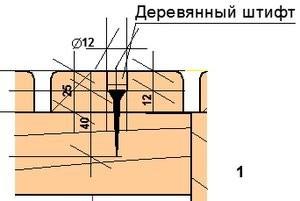

фиксацию досок предпочтительнее всего осуществлять при помощи деревянных гвоздей либо штифтов. В случае использования саморезов, их нужно либо обустраивать с внутренней стороны настила, либо заглублять в материал на 1-2 мм;

доски крепятся с зазорами от 10 мм для обеспечения эффективной циркуляции воздуха внутри конструкции и исключения вероятности ее разрушения из-за гниения и прочих проблем, возникающих в непроветриваемых местах с высокой влажностью;

Зазор между досками — 10 мм

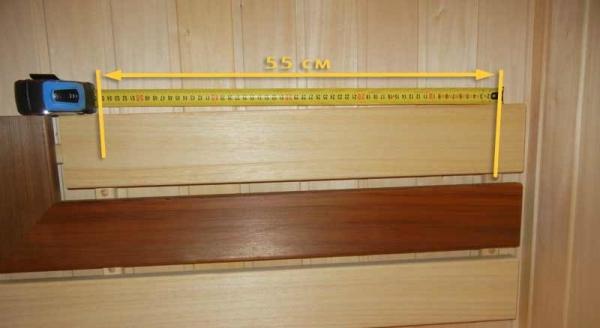

Расстояние между крепежными рейками для спинок полков

толщину досок подбирают в соответствии с их шириной: оптимально, когда первый показатель в 4 раза меньше второго;

все поверхности досок, с которыми может контактировать посетитель бани, тщательно отшлифовываются, а острые грани и углы округляются;

С углов материала для изготовления полоков снимается фаска или делается скругление

доски для сидения/лежания можно размещать продольно и поперечно по отношению к примыкающей стене, спинок – продольно.

Доски для спинки лучше крепить горизонтально

Или комбинировать с верикальными вставками

Размеры и формы полок

В процессе проектирования полок для бани необходимо придерживаться установленных стандартов и грамотно соблюдать ключевые линейные параметры. Рекомендованные далее значения позволят вам получить максимально комфортные в использовании полки, органично вписывающиеся в пространство даже небольшой парилки.

В отношении ширины полки наиболее популярными являются следующие вариации:

40 см – достаточно узкое сидение, использование которого будет целесообразным в парной небольших размеров. При наличии достаточного пространства, рекомендуется отдавать предпочтение более внушительным значениям;

60 см – полка средних размеров;

90 см – стандартный и очень удобный вариант. На такой полке можно удобно сидеть с подогнутыми ногами;

150 см – широкая полка, позволяющая не только сидеть, но и лежать с подогнутыми ногами.

При наличии достаточного пространства в парилке, размеры полок можно увеличивать на свое усмотрение.

Ширина верхнего ряда полков — 70 см позволяет с комфортом лежать на полке одному человеку

Ширина нижнего ряда полков в сауне — 50 см

Боковые полки служат в качестве подставки для шаечек, тазиков или для размещения в парилке в положении сидя. Ширина боковых полков — 40 см

Более подробно информация в отношении габаритов составных элементов банных полок освящена на следующем изображении.

Рекомендуемые габариты банных полок

Что касается высоты установки элементов, рекомендации следующие:

1,1-1,2 м – такое расстояние профессионалы советуют стараться выдерживать между нижней ступенью и второй полкой;

40-60 см – оптимальный промежуток между 1-й и 2-й полками;

20 см – такое расстояние между поверхностью пола и нижней ступенью является минимально допустимым;

1,5-1,8 м – минимально рекомендованная длина полки.

Высота нижнего уровня полков от пола составляет 45 см

Высота второго (верхнего) уровня полков составляет 88 см от пола, или 43 см от нижнего уровня полков парилки, или 120 см от потолка парилки сауны или бани

Размеры спинки полков подогнаны под рост людей от 160 до 185 см

Высота сауны под потолок составляет 208 см

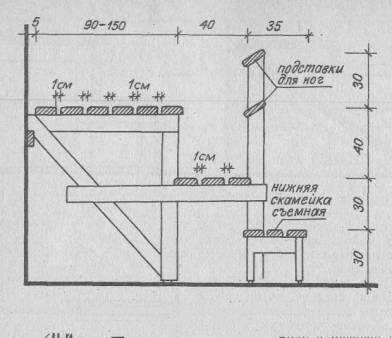

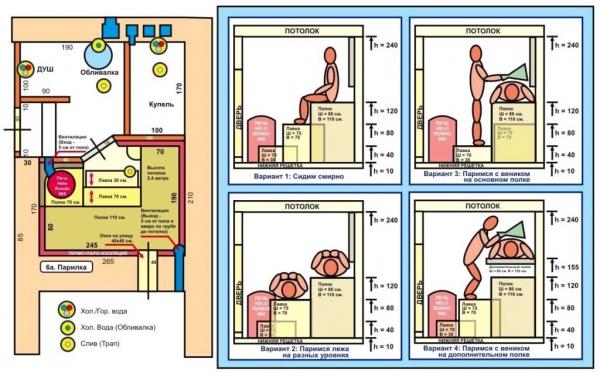

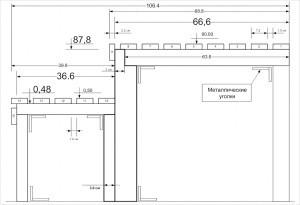

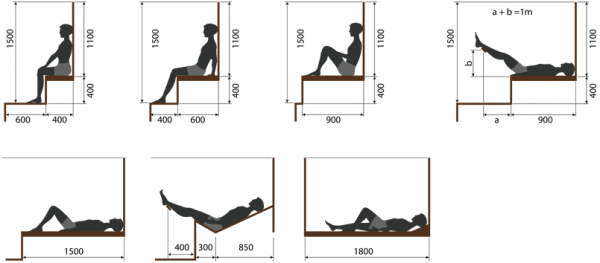

На следующем изображении схематически показаны рекомендованные размеры полок и расстояния между разными поверхностями и элементами.

Рекомендованные размеры полок и расстояния между разными поверхностями и элементами

Дополнительно полки для бани классифицируются в соответствии с их конструкционными особенностями. Выделяют 3 основных варианта, с каждым из которых вы можете ознакомиться в следующей таблице.

Таблица. Варианты конфигурации полок для бани

Разновидность полок для бани	Описание
Ступенчатые полки	Встречается чаще других. При таком конструкционном исполнении, полки монтируются на одной стене и обустраиваются ступенчато. При этом на нижней полке будет наиболее «холодно», а на верхней жарче всего – подогретые воздушные массы, как известно, вытесняются холодным воздухом и устремляются вверх.
Угловые полки	Оптимальный вариант, позволяющий экономить и максимально рационально использовать доступное пространство. Полки обустраиваются таким образом, что верхняя и нижняя из них примыкают к одной стене, а промежуточная часть конструкции обустраивается на смежной стене.
Полки-«купе»	Обустройство полок такой конфигурации позволяет сэкономить некоторое пространство в помещении парилки. Принцип прост: при ненадобности верхний ярус поднимается к стене, подобно полке в купе поезда, а в случае появления необходимости его использования так же легко опускается обратно.

Пример откидного полока в бане

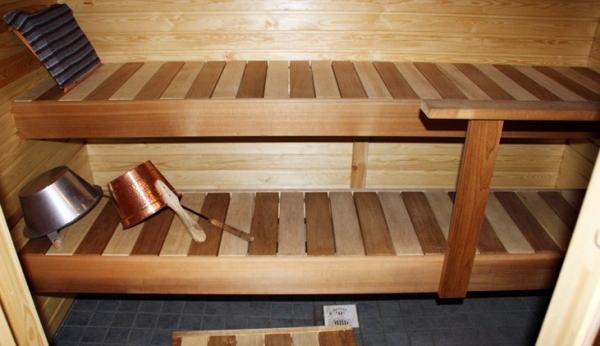

Простые банные полки в несколько ярусов

Простые банные полки в несколько ярусов

Простейшая конструкция – прямые полки в несколько ярусов (в рассматриваемом примере их 2, можете делать меньшее или большее количество, взяв за основу это же руководство) устанавливаются вдоль стены. В качестве примера взята парилка со стеной длиной 3 м – один из наиболее часто встречающихся вариантов. Если в вашем случае длина стены, вдоль которой устанавливаются полки, не совпадает с указанной в качестве примера, отличия от приведенной инструкции будут заключаться лишь в необходимом количестве исходных материалов и стоек каркаса.

Чтобы возведенные полки были максимально удобными, в процессе их конструирования нужно выдержать ряд важных требований.

Во-первых, сиденье нижнего яруса должно возвышаться над уровнем пола минимум на 0,6 м. При более скромных показателях времяпровождение на такой полке вряд ли можно будет назвать комфортным.

Как сделать полку для бани в три яруса

Во-вторых, ширина полок не должна быть меньше 400 мм. По возможности лучше и вовсе ориентироваться на 600-миллиметровый показатель в качестве минимального. В целом же данный момент напрямую определяется габаритными размерами парного помещения, доступным пространством и предпочтениями собственника.

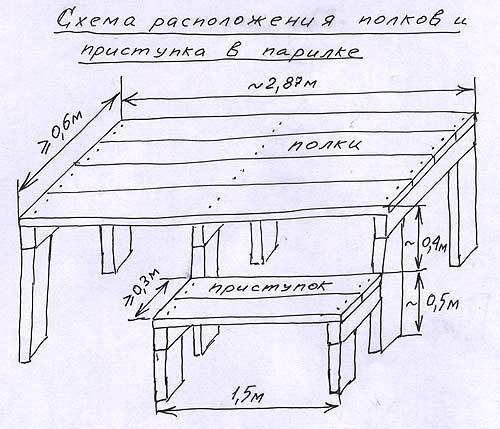

Схема расположения полков в бане

В-третьих, между сиденьем верхнего яруса и потолком бани нужно оставить промежуток высотой не менее 1,1-1,2 м, иначе посетитель парилки будет упираться в перекрытие головой, что не особо удобно.

Для сборки полок в парную упомянутых размеров вам понадобится порядка 40 м. п. бруса размерами 5х5 см (можно больше), из которых вы изготовите каркас, и приблизительно столько досок для финишной обшивки. Оптимальные размеры досок следующие: ширина – 120 мм, толщина – порядка 30-40 мм.

Брус сухой, строганный (50х50)

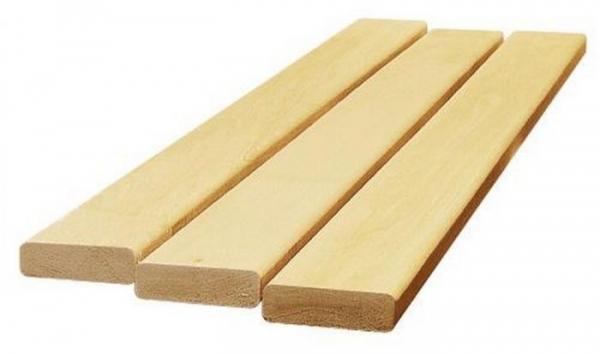

Осиновая доска

Процесс сооружения банных полок состоит из 2 ключевых этапов: монтажа каркаса и обустройства настила. С порядком проведения данных мероприятий вы можете ознакомиться в следующей таблице.

Таблица. Порядок обустройства двухъярусных банных полок

Этап работы	Описание
Изготовление каркаса	В рассматриваемом примере сооружается двухъярусная конструкция. Работа выполняется в следующей последовательности: — изготавливается каркас верхнего яруса. Чтобы это сделать, от бруса отрезается 12 заготовок длиной 120 см. Также надо сделать 6 заготовок длиной 60 см. Соединив длинные вертикальные опоры вверху горизонтальными перемычками, получаем П-образные стойки в количестве 6 штук. Их высота составит 1,2 м; — полученные стойки фиксируем на поверхности стены с шагом 60 см. Для крепления хорошо подойдут шурупы по дереву, при этом фиксировать лучше через пробки из дерева – наличие таковых исключит вероятность скопления влаги между стойками и стеной бани. При несоблюдении этого правила древесина очень быстро сгниет и полки придут в негодность; — чтобы конструкция была более надежной и жесткой, скрепляем дальние свободные углы каркаса длинным брусом. В рассматриваемом примере стена имеет длину 300 см, брус берем соответствующий. Для скрепления деревянных элементов используем саморезы или другие подходящие крепежные изделия; — приступаем к изготовлению каркаса нижней банной полки. Для этого берем брус и распиливаем его на 6 элементов длиной 60 см (возьмут на себя функции вертикальных опор) и аналогичное количество заготовок длиной 120 см (будут использованы в качестве горизонтальных перекладин). Подготовленные заготовки скрепляем в элементы в виде буквы Г, следуя вышеприведенным рекомендациям. Вертикальные стойки должны упираться в пол парилки. Для большей устойчивости дальние свободные углы нижнего яруса каркаса тоже скрепляем 3-метровым брусом. В результате мы получили каркас для полок длиной 3 м и шириной 60 см.
Обустройство настила	Рекомендации в отношении выбора оптимального материала для обшивки приводились ранее. Выбрав идеальную для нас древесину, приступаем к обшивке каркаса. Для этого подготавливаем необходимое количество элементов обшивки длиной немного меньше 3 м (около 20-30 мм нужно оставить на воздушный зазор между стенами бани и обшивкой каркаса). Поочередно обшиваем как горизонтальные поверхности каркаса, так и промежутки между полками. Для крепления рекомендуется использовать деревянные штифты, к примеру, из древесины дуба. Недостаток крепления саморезами/гвоздями в том, что в условиях бани металл будет достаточно сильно нагреваться, а это может привести к появлению ожогов у посетителей парилки. Если использование металлических крепежей является единственно возможным вариантом, их головки нужно утопить в древесину на 2-3 мм, а полученные углубления замаскировать с помощью деревянных пробок. Между досками настила также рекомендуется оставлять зазоры – сантиметровых промежутков будет достаточно.



Видео – Простые полки для бани своими руками

Угловые полки для бани сооружаются в аналогичной последовательности. По сути, при возведении угловой конструкции, полки попросту монтируются у двух сопряженных стен и аккуратно стыкуются в углах. Для обеспечения большей надежности и жесткости конструкции, следует установить дополнительную угловую опорную стойку.

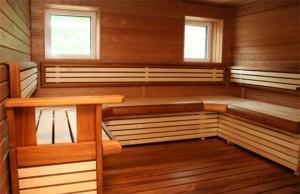

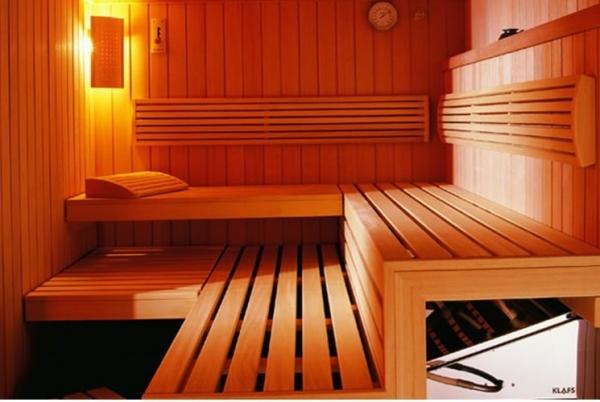

Вид угловой полки

Скос на стыковке полков

Размеры площадки сочленения Г-образных полков в сауне. Между досками настила полков оставляем зазор 3-4 мм с каждой стороны

Банные полки по финской технологии

Главная особенность «финских» полок, как отмечалось, заключается в отсутствии вертикальных опорных стоек. Технология изготовления конструкции сводится к сборке каркаса сидения/лежака с его последующим размещением на опорных станинах, предварительно прикрепленных к стенам помещения парилки, и обшивкой.

Банные полки по финской технологии

Рекомендации в отношении используемых крепежей и необходимых зазоров остаются аналогичными предыдущей инструкции: где можно – деревянные штифты, где нельзя – саморезы с заглублением шляпки в древесину и установкой декоративных заглушек, зазоры – 20-30 мм между торцами полок и стенами, 10 мм – между элементами настила.

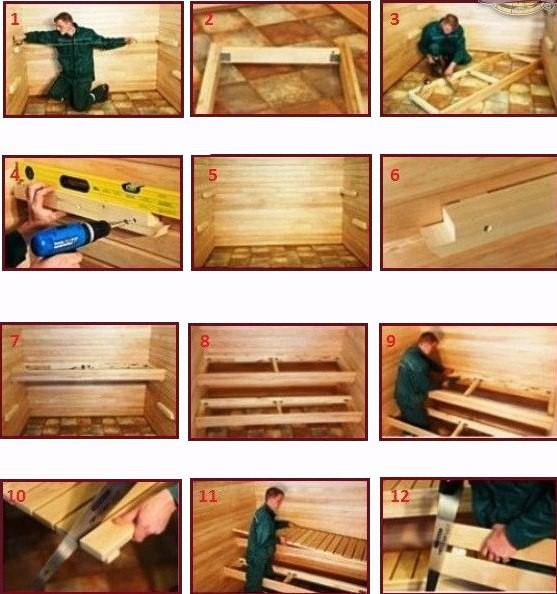

Порядок сборки

Порядок сборки

Порядок сборки

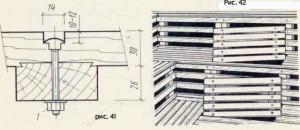

Рис. 41. Деталь полок

1 — наружный шуруп (можно использовать латунные шурупы М5—М6 с полукруглой головкой)

Рис. 42. Крепление полок, расположенных у двух стен парной

На рисунке показана изоляция парной сауны, парной бани

Соединение с помощью круглых шпонок (штифтов)

Для изготовления поддерживающих станин рекомендуется использовать деревянный брус увеличенного сечения, к примеру, 10х10 см. Материала понадобится немного (длина станины определяется в соответствии с запланированной шириной полки), поэтому существенных расходов на его покупку вы не понесете. Каркас можно изготовить из брусков 5х5 см (лучше – 10х5 см) или досок с аналогичными параметрами.

Приступаем к работе.

Инструкция

Первый шаг. Измеряем длину стены, вдоль которой будут монтироваться полки. Это позволит нам определить необходимую длину каркаса. Не забываем отнять от полученного значения 20-30 мм для обеспечения зазора между полками и стенами (более оптимальным вариантом является обеспечение данного зазора посредством укладки меньшего количества обшивки, как в предыдущей инструкции).

Собираем каркас. Рекомендации в отношении выбора материала для его изготовления приводились ранее. Сначала делаем прямоугольную раму.

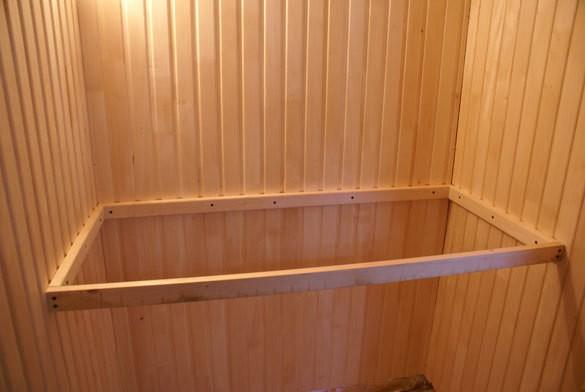

Прямоугольная рама

Длину изделия мы уже определили. Ширину подбираем самостоятельно, с учетом размером парилки и личных предпочтений. От показателя ширины напрямую зависит, сколько места будет доступно посетителю бани для сидения/лежания. В углах скрепляем раму при помощи металлических уголков и стягиваем болтами/саморезами. Лучше делать это изнутри конструкции. Также устанавливаем промежуточные поперечные рейки из того же бруса. Рекомендованный шаг размещения поперечных перекладин – 50-60 см.

После сборки убеждаемся, что каркас входит в доступное пространство.

Второй шаг. Фиксируем на стене опорные станины длиной, соответствующей ширине обустраиваемых полок. Наша задача сводится к закреплению 2 деревянных брусков на одинаковой высоте. Убеждаемся в ровности фиксации станин при помощи строительного уровня.

Для крепления опор используем шурупы/саморезы. Крепление выполняем в 2-3 точках. Последний момент зависит от размеров станины – чем она длиннее, тем больше должно быть крепежей. Рекомендованный шаг размещения фиксирующих элементов – не более 40 см.

Нижние станины фиксируем с выступом по отношению к верхним. Длина выступа должна соответствовать запланированной ширине нижней полки.

Чтобы обеспечить необходимые вентиляционные зазоры, с наружной стороны станин подкладываем тонкие фанерные планки.

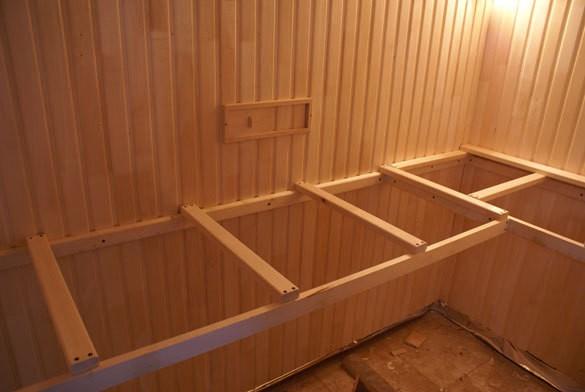

Каркас для полок

Каркас для полок

Третий шаг. На этом этапе наша задача сводится к укладке собранных каркасов на опорные станины. Для обеспечения большей надежности и жесткости конструкции, дополнительно прикрепляем рамы к стене при помощи шурупов/саморезов.

Четвертый шаг. Обустраиваем настил. Доски можно крепить как продольно, так и перпендикулярно по отношению к рамам конструкции. Рекомендации в отношении используемых крепежей и промежутков между досками приводились ранее.

В рассматриваемом примере мастер нарезает на элементы нужных размеров уже готовый настил. При желании можете купить такой же – этот момент остается полностью на ваше усмотрение.

Пространство между нижней и верхней полкой также зашиваем.

Пример обшивки полоков

Вариант готовых полок

Пятый шаг. Монтируем спинку над верхней полкой. Для этого можем использовать либо готовое соответствующее изделие, либо же соорудить спинку самостоятельно, прибив к стене вертикальные рейки толщиной до 1-2 см с шагом 40-50 см, а после зафиксировав на них доски.

Полки готовы.

Видео – Финские полки для бани

Полезный совет! Взяв за основу эту же технологию, вы можете изготовить полку-купе. Отличие заключается лишь в том, что верхняя полка в таком случае укладывается не на стационарные станины, а монтируется посредством откидного кронштейна, способного выдержать предстоящие нагрузки.

Теперь вы знаете, какими могут быть банные полки и как собрать данные изделия собственными силами. Выбирайте понравившийся вариант и приступайте к выполнению работы, следуя положениям соответствующей инструкции.

Удачи!

Видео – Полок для бани своими руками чертежи
