Маты для теплого водяного пола: советы по выбору + руководство для укладки

Важное условие правильного функционирования теплого водяного пола – использование теплоизоляции, которая позволяет уменьшить расходы на электроэнергию и избежать потери тепла.

Самым современным и удобным видом утеплителя являются маты для теплого водяного пола, представленные широким ассортиментом на строительном рынке.

В многообразии теплоизоляционных материалов порой достаточно сложно разобраться, не так ли? Каждый производитель старается продемонстрировать лучшие стороны своего товара, иногда замалчивая о возможных недостатках.

Мы поможем вам подобрать оптимальное решение для утепления водяного пола. В статье описаны разные типы матов на основе пенополистирола, приведены практичные советы по их выбору и монтажу. Также мы обозначили производителей, продукция которых завоевала доверие потребителей и пользуется активным спросом.

Какую функцию выполняет теплоизоляция

При обустройстве водяной системы отопления самой важной задачей является минимизировать тепловые потери и направить все тепло непосредственно в помещение, где установлена конструкция.

Если просто проложить трубы на основное перекрытие, то толку от этой системы будет очень мало, поскольку большая часть тепловой энергии пойдет вниз, в подвал или к соседям на нижнем этаже.

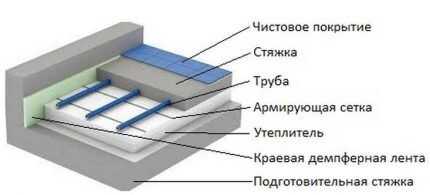

Для решения этой задачи как раз и предназначена теплоизоляция, которая, с одной стороны является преградой для поступления холодного воздуха из подвала (если система устанавливается в частном домовладении), а с другой – служит для сохранения и равномерного распространения тепла по всей комнате.

Правильно подобранная и установленная теплоизоляция позволяет исключить потерю тепловой энергии и перенаправить теплые потоки, идущие из греющих труб, вверх, в сторону помещения. Кроме того, утеплитель не дает скапливаться конденсату и препятствует образованию плесени на стенах

Выбирая тот или иной материал, необходимо ориентироваться на его исходные характеристики и особенности помещения

Классические виды утеплителей, которые повсеместно использовались раньше – эковата и пенопласт. Собственно и сейчас недорогая стоимость этих материалов все еще привлекает к себе очень экономных покупателей.

Однако прогресс не стоит на одном месте, и производители предлагают более практичные и удобные теплоизоляционные материалы – специальные маты для водяного пола.

Особенности материала для производства матов

Современные маты выпускаются из экструдированного пенополистирола – материала, который не только отличается прекрасными теплоизолирующими свойствами, но также обладает еще целым списком других достоинств.

Основные преимущества:

1. Низкий показатель паропроницаемости (0.05 мг(м*ч*Па). Для сравнения у минваты этот показатель равен 0.30. Это значит, что пенополистирол плохо пропускает водяные пары и не накапливает влагу, постоянно находится в сухом состоянии, и как следствие не способствует образованию конденсата.
2. Низка теплопроводность, а значит и максимальное сохранение тепла в помещении.
3. Звукоизолирующие характеристики.
4. Не привлекает грызунов и не является питательной средой для образования и развития микроорганизмов.
5. Долговечность. По результатам проведенных испытаний (чередованием высоких и низких температур от плюс 40 до минус 40 градусов и воздействием воды) срок службы изделий из этого материала составляет до 60 лет.

В матах используется пенополистирол с плотностью до 40 кг/м3, поэтому они прекрасно выдерживают большие нагрузки.

Это свойство особо ценно при устройстве водяного пола, поскольку поверх матов укладывается достаточно тяжелая конструкция, состоящая из водопроводных труб, слоя бетона и финишного напольного покрытия.

Вес системы водяного теплого пола на 1 кв.м. составляет порядка 200 кг, толщина слоев – примерно 150 мм. Основная нагрузка приходится на нижний слой. Высокая плотность пенополистирола обеспечивает прочность матов и позволяет им удерживать на себе тяжелую конструкцию (+)

Основные плюсы использования матов

Маты для водяных отопительных конструкций – современный теплоизоляционный материал, изготовленный в соответствии с принятыми европейскими стандартами по качеству и безопасности.

Плиты производятся с применением новейших технологий и сочетают в себе все плюсы традиционных утеплителей, и вместе с тем лишены присущих им недостатков.

Преимущества матов:

имеют прекрасные эксплуатационные характеристики;

обладают хорошими термо- и звукоизолирующими свойствами;

подходят как для полусухой укладки, так и для мокрой стяжки;

при продолжительном использовании не деформируются и не изменяют размеров;

оснащены замковой системой, благодаря чему плиты быстро и просто укладываются;

большинство матов имеют разметку, что значительно упрощает процесс монтажа труб;

не подвержены гниению, устойчивы к бактериям;

не разбухают от воздействия воды;

безопасны для человека, в обычных температурных условиях не выделяют вредных запахов;

выдерживают как высокую (до +180°С), так и низкую (до -180°С) температуру;

имеют долгий срок эксплуатации, который составляет до 50 лет.

Необходимо учесть, что необработанный пенополистирол является горючим и пожароопасным материалом и при горении выделяет токсичный дым.

Для снижения этого свойства в утеплитель при производстве добавляют антипирены, что делает его самозатухающим материалом. В изделиях отечественного производства такой материал маркируется буквой «С» на конце.

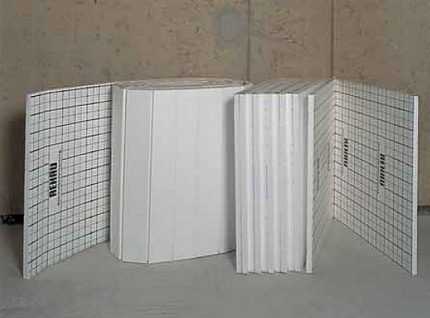

Разновидности пенополистирольных плит

Существует четыре вида матов, которые подходят для использования при обустройстве водяных полов. Каждый из них имеет свои особенности и предназначается для укладки в определенных условиях.

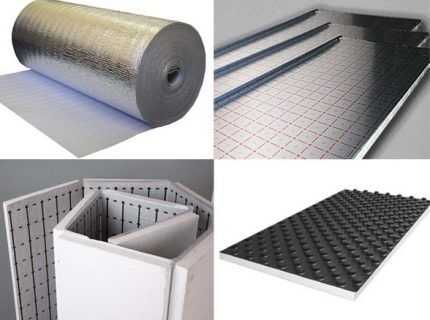

Виды матов:

1. Рулонные материалы, снабженные фольгированным слоем.
2. Пенополистирольные плиты.
3. Панели из пенополистирола с фольгированным и пленочным покрытием.
4. Профильные маты с «бобышками».

Выбор теплоизолирующего покрытия зависит от параметров помещения, основания, на которое производится укладка, динамической и механической нагрузки, которую предстоит выдерживать утеплителю. Плиты имеют разную высоту, поэтому необходимо также учитывать толщину будущей стяжки.

Подбор теплоизоляции в немалой степени определяется тем, для какого отопления (основного или дополнительного) она предназначается (+)

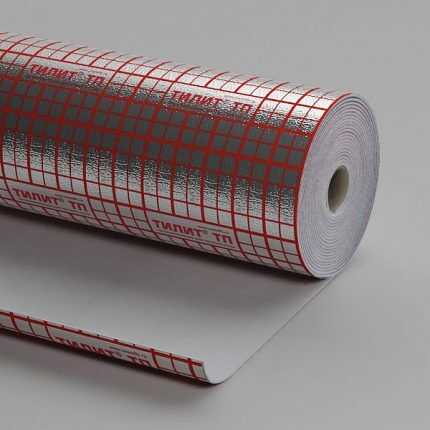

Рулонный фольгированный утеплитель

Утеплитель в рулонах производится из пенофола толщиной от 2 до 10 мм. С одной стороны материал покрывается алюминиевой фольгой или полимерной пленкой, функция которых заключается в направлении теплового потока и распространении тепла по всей площади пола.

Этот вид теплоизоляционного материала можно отнести к матам весьма условно, поскольку он имеет невысокие теплоизоляционные свойства. Это обуславливает довольно ограниченную сферу его применения.

Фольгированный утеплитель используют только тогда, когда водяной пол применяется в качестве дополнительной обогревательной системы и основной пол уже имеет какую-то степень утепления.

Рулонный утеплитель самый простой и недорогой вид теплоизоляции, однако он может применяться только при определенных условиях

Рулонный материал не целесообразно укладывать на первых этажах зданий и в помещениях, снизу которых находятся не отапливаемые площади, поскольку эффективность утепления в этом случае будет приближаться к нулевым показателям.

Определенную сложность представляет укладка труб теплого пола на этот теплоизоляционный материал. Требуется использовать дополнительные крепежные элементы: скобы, хомуты, армирующую сетку и т.д.

При укладке покрытия полотна располагают встык друг с другом, для обеспечения лучшей герметизации швы проклеивают специальным фольгированным скотчем.

Однако, несмотря на весьма скромные характеристики, утеплитель в рулонах при определенных обстоятельствах является единственно возможным вариантом утепления, например, при небольшой высоте помещения, когда на счету каждый сантиметр площади.

Изоляционные плиты из пенополистирола

В качестве теплоизоляции для водяного пола можно применять плоские пенополистирольные маты. Самый простой и дешевый вариант – обычный пенопласт, более прочный и качественный утеплитель – плита из экструдированного пенополистирола.

Если решили остановиться на более доступном пенопласте, то при его покупке нужно сосредоточить внимание на плотности материала. Этот показатель должен быть не меньше 35 кг/м3. При меньших значениях прочности утеплителя может не хватить для удержания нагрузки отопительной системы.

Более предпочтительно использовать второй вариант, обладающий более высокими качественными показателями. Лучшим представителем этой серии является Пеноплекс. Он имеет закрытую ячеистую структуру, отличается прочностью, хорошо выдерживает нагрузки.

Для улучшения теплоизоляционных характеристик сверху на маты можно уложить фольгированный утеплитель в рулонах.

Галерея изображенийФото из Жесткий экструдированный пенополистирол используется как утеплитель и как средство выравнивания пола. Плиты Пеноплекса имеют стандартные размеры 60 х 120 см, толщина материала варьируется в пределах от 2 до 10 см Так как Пеноплекс — универсальный материал, на его поверхность не наносится разметка. Ее функцию с успехом выполнит арматурная сетка Трубопровод водяного пола крепится к армирующей сетке, клетки которой служат разметкой. Крепление производится проволокой или полимерной нитью Для фиксации труб на экструдированном утеплителе можно использовать пластиковый крепеж, основание которого погружается в теплоизоляцию Экструдированный пенополистиролАрмирующая сетка поверх утеплителяКрепление трубы к армирующей сеткеПриспособления для фиксации труб

Края плиты снабжены специальными замками, что упрощает его укладку. В продаже также встречается материал с уже нанесенной разметкой. Крепление труб производится при помощи пластиковых скоб, которые просто втыкаются в плиты в нужном месте.

Пенополистирольные панели с фольгой и пленкой

Этот вид утеплителя представляет собой маты из пенополистирола с нанесенным фольгированным и пленочным слоем.

Они выпускаются либо в двух видах:

отдельными плитками, снабженными замковым соединением;

в виде панелей, скрепленных между собой общим пленочным покрытием.

В первом случае при укладке плитки скрепляются между собой водостойким скотчем. Во втором – маты просто раскладываются на поверхности.

Сверху панелей нанесена координатная сетка, шаг которой составляет 50 или 100 мм. Разметка помогает сориентироваться, как лучше сделать прокладку трубопровода, и позволяет быстро уложить трубы в соответствии с выбранной схемой.

Плиты выпускаются толщиной 2.5 см. Ширина матов составляет 100 см, длина рулона – 5 метров. В некоторых моделях на край панелей нанесен самоклеющийся слой для удобной стыковки матов

Для крепления труб здесь также используются скобы, возможен вариант укладки с армирующей сеткой, которая настилается сверху.

Галерея изображенийФото из Теплоизоляционная жесткая подложка разработана для существенного ускорения и облегчения процесса устройства теплых полов Фольгированная внешняя сторона плитного утеплителя расчерчена на квадраты, облегчающие установку труб согласно разработанному для пола проекту Немаловажный момент — жесткий утеплитель идеально исключает утечку тепла, а фольга играет роль рефлектора Трубы к жестким фольгированным плитам крепятся пластиковыми скобами с приспособлениями, исключающими отделение установленных элементов Фольгированная теплоизоляционная подложкаРасчерченная поверхность для укладки по схемеНемаловажная функция утепления греющей системыЛегкий вариант крепления уложенных труб

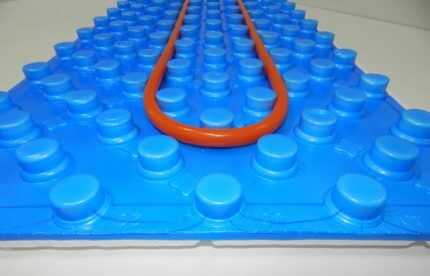

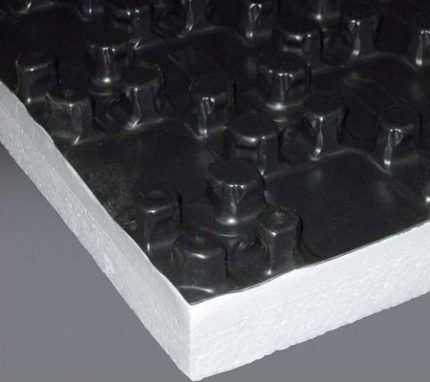

Профильные маты с «бобышками»

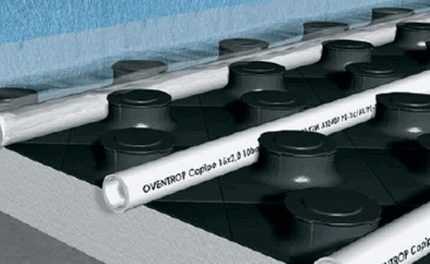

Самый совершенный и наиболее удобный утеплитель. Маты специально разработаны для монтажа теплого водяного пола.

Материал, из которого они сделаны, все тот же – пенополистирол, но благодаря применению в производстве усовершенствованной технологии гидропеллентной штамповки, на матах имеются специальные выступы (бобышки).

В производстве матов используется пенополистирол с плотностью не менее 40 кг/м3, который прекрасно справляется с любыми нагрузками

Бобышки могут иметь самые разнообразные формы: круглые, цилиндрические, кубические, многогранники и др. Выступы, расположенные на определенном расстоянии друг от друга, обеспечивают надежное крепление и фиксацию трубопровода в нужном положении.

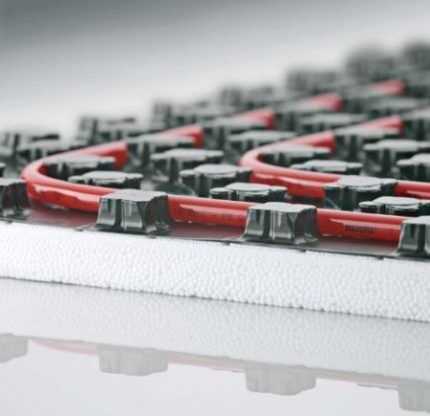

При использовании этих матов практически исключается возможность смещения труб во время их монтажа и последующей заливки бетоном.

Высота выступов – 20-25 мм, что вполне достаточно для прокладки труб диаметром до 20 мм, которые обычно используются для теплого пола. Общая толщина утеплителя в зависимости от модели составляет 40-50 мм

Покрытие матов зависит от модели и производителя. Некоторые виды теплоизолятора выпускаются вообще без какого-либо покрытия, можно купить модели с верхним пленочным слоем или тянутой гидроизоляционной пленкой. На качественные характеристики изделия данный показатель не влияет.

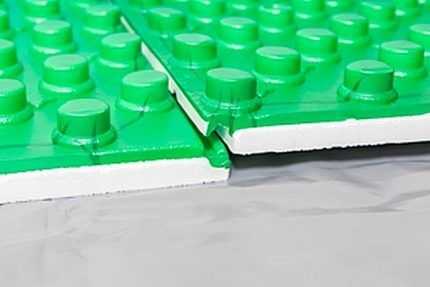

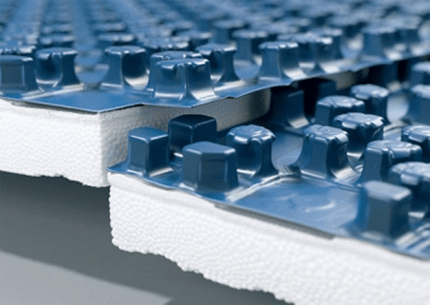

Для удобства и простоты укладки утеплитель снабжен специальными замковыми соединениями, которые помимо прочего обеспечивают хорошую герметичность стыков. Маты образуют сплошную поверхность без щелей и зазоров, на которую можно укладывать любой вид стяжки.

Еще одним несомненным плюсом профильных матов из пенополистирола является то, что они создают отличный противошумовой барьер, утеплитель позволяет значительно снизить уровень шума до 25 дБ.

Галерея изображенийФото из Полимерные маты с рельефом решают одновременно несколько важных задач в устройстве теплых полов Бобышки полимерных матов служат направляющими, предоставляющими возможность уложить трубопровод согласно схеме с требующимся шагом Полимерные маты защищают систему от потерь тепла, предотвращают проникновение холода и влаги со стороны основания Маты с бобышками обеспечат требующуюся дистанцию для укладки арматурной сетки перед заливной цементной стяжки Бобышки расположены так, чтобы при формировании поворотов трубопровода не было углов, затрудняющих течение теплоносителя и повышающих давление на отдельных участках В случае устройства теплого пола с усиливающими его эффект теплотражающими пластинами, маты послужат основой для укладки этих пластин Трубопровод по установленным в маты теплоотражающим пластинам производится по традиционной схеме В случае устройства полов по деревянным основаниям функции матов с бобышками выполняет деревянная настильная система из бруска или толстой доски Многофункциональность матов с бобышкамиНаправляющие для реализации схемы укладкиИзоляционные функции полимерных системОснова для устройства стяжки по теплым поламОбеспечение плавно загнутого углаУкладка теплоотражающих металлических пластинМонтаж трубопровода по пластинам и матамАльтернатива полимерным матам с бобышками

Рекомендации по выбору матов

При выборе утеплителя, следует обращать внимание на такие различные технико-эксплуатационные показатели.

Основные критерии выбора:

гидроизоляция;

способность материала выдерживать статические и динамические нагрузки;

диаметр труб;

особенности помещения, в котором производится укладка водяного пола.

Так, рулонный материал, в силу своих невысоких гидроизоляционных характеристик, не подходит для укладки на цокольных этажах. Его с осторожностью также следует применять в квартирах, где снизу живут люди, поскольку в случае протечки труб, он не сможет удержать влагу, и вода польется прямо в соседскую квартиру.

Листовые маты и фольгированные пенополистирольные блоки, напротив, обладают хорошими гидроизоляционными качествами, что исключает возможность протечки. Кроме того, они относятся к материалам, чей коэффициент теплопроводности очень низок, за счет чего при их использовании обеспечивается максимальный уровень передачи тепла полу.

При организации водяного теплого пола не меньшее значение имеет такая характеристика материала, как удержание нагрузок. С этим превосходно справляются профильные маты, изготовленные из пенополистирола плотностью 40 кг/м3. Высокую плотность также имеют плоские плиты и фольгированные маты.

Данные утеплители можно спокойно использовать для организации в квартире или в частном доме системы теплого пола, которая будет применяться в качестве основного отопления.

А вот рулонный материал остается в аутсайдерах и по этой позиции. Его плотности недостаточно для выдерживания нагрузок, поэтому он может применяться только для организации дополнительного отопления.

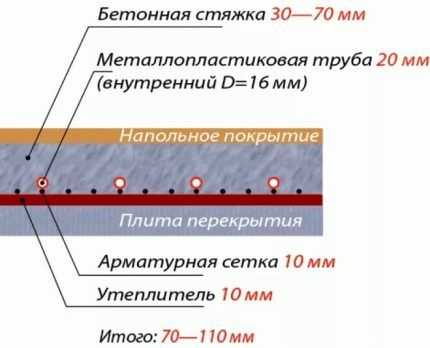

На приведенной схеме видно, из каких величин складывается общая толщина слоев водяного пола, и какую высоту помещения может он забрать (+)

Еще один параметр, который нужно принимать во внимание – толщина мата. Если на полу уже проложена какая-либо теплоизоляция, можно воспользоваться более тонкими плитами. Также в расчет берется высота самого помещения, диаметр труб, толщина будущей стяжки и напольного лицевого покрытия.

Советы по укладке теплоизоляции

Несмотря на то, какой вид матов будет применяться для теплого водяного пола, под него необходимо уложить слой гидроизоляции. Это нужно для предохранения нижнего слоя от проникновения капель влаги, а также для создания прочного барьера, способного предотвратить залитие нижних этажей здания в случае протечки труб.

Гидроизолятором может служить плотная полиэтиленовая пленка, битумная обмазка или проникающая гидроизоляция.

Если используется пленка, то ее необходимо приклеить к стенам демпферной лентой. Эта же лента монтируется по всему периметру помещения после укладки матов.

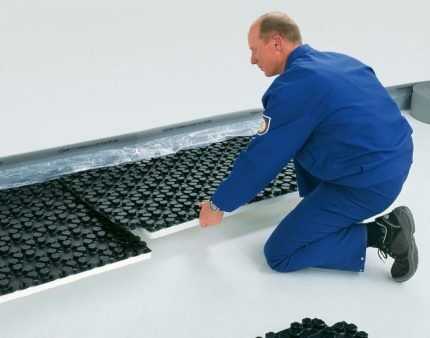

Монтаж профильных матов осуществляется достаточно легко, специальные замки способствуют быстрой и качественной сборке теплоизолирующего материала

Самый простой вариант укладки – при использовании профильных матов. Их нужно уложить на слой гидроизоляции и скрепить между собой при помощи замкового соединения. Затем в промежутки между бобышками прокладывается трубопровод выбранным способом укладки, и легким нажатием ноги трубы фиксируются в нужном положении.

Монтаж плоских полистирольных плит тоже не вызывает особой сложности. Панели либо скрепляются замками, либо просто приклеиваются к гидроизолятору, а их стыки фиксируются водостойким скотчем.

Замковое соединение позволяет просто и очень быстро скрепить между собой плиты из полипропилена

Больше всего вопросов по укладке вызывает рулонный утеплитель. Он кладется таким образом, чтобы сверху находился фольгированный слой. Теплоизолятор также нужно приклеить к основанию, а стыки между плитками соединяются монтажной лентой.

Затем на него наносится разметка, и укладываются трубы. Фиксация трубопровода производится при помощи хомутов или клипс.

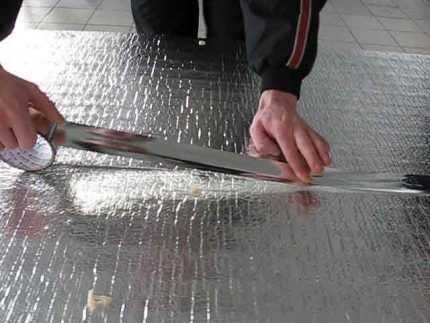

Для скрепления рулонного материала используется специальная фольгированная лента, которая фиксирует полотна и герметизирует стыки между ними

Сложность укладки заключается в том, что тонкий и легкий утеплитель очень подвижен. Поэтому нужно очень аккуратно производить его стяжку, чтобы не сдвинуть закрепленную на нем конструкцию.

Следует учесть, что при укладке матов любого вида можно применять только пластиковые крепежные элементы, металлические детали могут повредить целостную конструкцию матов и нарушить их герметичность. Монтаж трубопроводной системы можно проводить только после того, как будут завершены все работы по укладке теплоизоляции.

Обзор производителей и моделей

Маты для теплых водяных полов выпускают многие зарубежные и отечественные компании. Однако лидирующие позиции занимают только четыре бренда, чья продукция пользуется наибольшим спросом среди покупателей.

Высокие качественные и эксплуатационные показатели имеют утеплители немецкой торговой марки Oventrop. В модельном ряду присутствуют профильные маты с бобышками, плиты для сухой укладки, монтажные рулонные и складные утеплители в полипропиленовой пленке.

Плиты с бобышками имеют размеры 100 х 100 см, они выпускаются двух видов: с термо- и шумоизолирующими свойствами, а также без термоизоляции

Еще один немецкий производитель теплоизоляции – компания Rehau, чьи маты также вызывают повышенный интерес потребителей. Основная продукция – маты из пенополистирола с бобышками, оснащенные слоями термо- и звукоизоляции.

Плиты имеют размер 145  х  85 см и подходят для прокладки трубопровода диаметром от 14 до 17 мм. Общая толщина утеплителя составляет 50 мм. В комплект поставки входят фиксаторы для закрепления труб

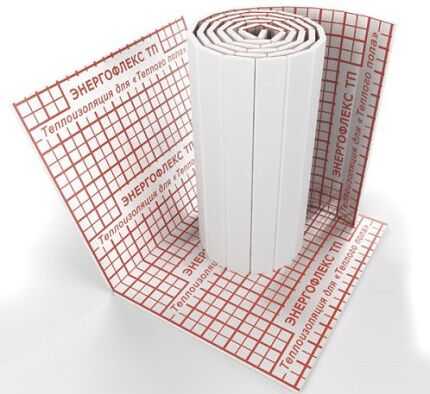

Среди российских производителей наиболее известна продукция компании Энергофлекс.

Модельная линейка включает несколько наименований:

пенополистирольные плиты с фольгированным покрытием;

тонкий рулонный утеплитель с фольгой;

плиты из пенополистирола с бобышками.

На всех теплоизоляторах нанесена координатная сетка с шагом 50 мм.

Фольгированные плиты покрыты защитной пленкой, они выпускаются в виде рулона или книжки, имеют размеры 100 х 500 см, толщина утеплителя составляет 2.5 см

Отличными потребительскими и эксплуатационными характеристиками обладают утеплители для водяного пола, выпускаемые российской торговой маркой Экопол.

Производитель предлагает гладкие плиты из пенополистирола и маты с бобышками. Панели снабжены замковым соединением и покрыты пленочной гидроизоляцией.

Маты выпускаются в трех вариантах: с теплоизоляцией 20 и 30 мм и без теплоизоляции. Размеры плит 115 х 85 мм, общая толщина слоев составляет 38 мм

Выводы и полезное видео по теме

Видео рассказывает о преимуществах матов компании Экопол

Как производится укладка напольной обогревательной системы, можно узнать из следующего видео сюжета:

Маты из пенополистирола – современный универсальный утеплитель, они отлично подходят для обустройства водяного пола.

Усовершенствованная конструкция обеспечивает эффективную и продолжительную работу теплосистемы и значительно облегчает процесс монтажа трубопровода, с укладкой которого легко справится даже непрофессионал.

Имеете опыт работы с теплоизоляционными матами при организации водяного пола? Пожалуйста, расскажите читателям о специфике их применения и поделитесь отзывами о эксплуатации таких систем. Оставлять комментарии и прикреплять фото можно в форме, расположенной ниже.
