Как сложить печь из кирпича своими руками

Необходимость в тепле и уюте в частном доме возникает уже в середине осени, и хорошо, если к дому проведено центральное отопление. Тем же, кому приходиться отапливать свой дом автономно, придется основательно подготовиться к осенне-зимнему сезону. Решить проблему сегодня могут современные котлы или электрокамины, но они не создадут той особой неповторимой атмосферы живого огня в печи, сопровождаемого потрескиванием дров.  Поэтому вполне правильно, если для вас  встанет такой вопрос: «Как сложить печь из кирпича своими руками?». В этой статье мы рассмотрим процесс создания печи из кирпича поэтапно, с учетом схем и всех необходимых во время процесса укладки материалов и инструментов. Вам останется только правильно повторить все описанные процессы, и вы станете владельцем добротной домашней печи, которая будет согревать вас холодными зимними вечерами.

Как сложить печь из кирпича для дома

1 этап. Выбор типа печи

Очень просто сделать печь из кирпича, если у вас есть четкое понятие о том, какая именно по типу печь идеально впишется в условия ваше строения. Для этого нужно ознакомиться с краткими характеристиками частных домов, и уже отталкиваясь от полученной информации, сделать правильный выбор. Итак, типы печей относительно вида строений.

1. Печь в деревянном доме. Печь такого типа нуждается в очень надежном основании. Лучше предусматривать наличие печи еще на этапе возведения дома, тогда вы сможете значительно снизить расходы на создания фундамента для печного оборудования. Если печь не была заложена в проект строительства дома, то придется потратиться на частичный демонтаж полов и последующие отделочные работы. Другого выхода нет. Лучшим вариантом для деревянного дома будет компактная печь из кирпича отопительно-варочного типа средней теплоемкости, а также каминопечь или вариант с хлебопечкой.

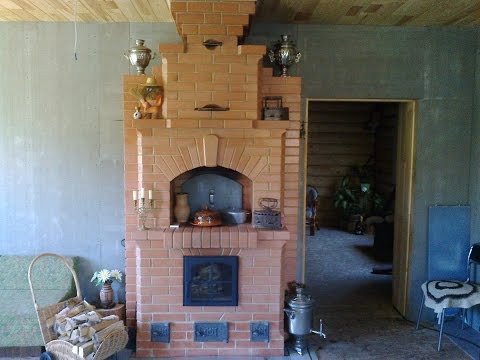

   Отопительно-варочная печь

   Вариант отопительно-варочной печи

2. Печь классическая русская для коттеджа. Этот вариант теряет популярность ввиду массивности и сложности кладки. Такая крупногабаритная печь с функциями приготовления пищи, подогрева воды, отопления и спальным местом, то есть лежаком, весьма удобна, но не впишется в дом малой площади, а также требует обязательного создания индивидуального монолитного армированного основания.

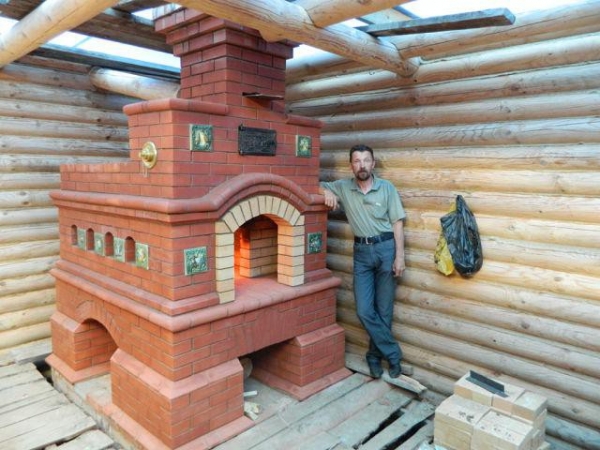

   Печь классическая русская

3. Печь в загородном в доме. Идеальным вариантом для загородного дома станет печь с варочной панелью и нагревательным баком для воды.

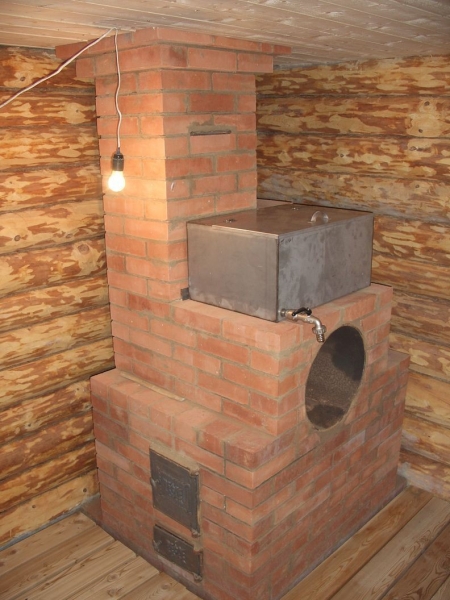

   Пример печи с баком для воды

4. Печь в коттедже или на даче. Коттедж и дача подразумевают посещение только в определённый сезон или по выходным, а это значит, что в таком строении достаточным будет установить небольшую печь из кирпича с варочной поверхностью. В этом случае, стоит присмотреться к печной конструкции, сложенной по летнему варианту, когда согретый воздух будет направлен напрямую в дымоход, а не в теплообменные каналы.


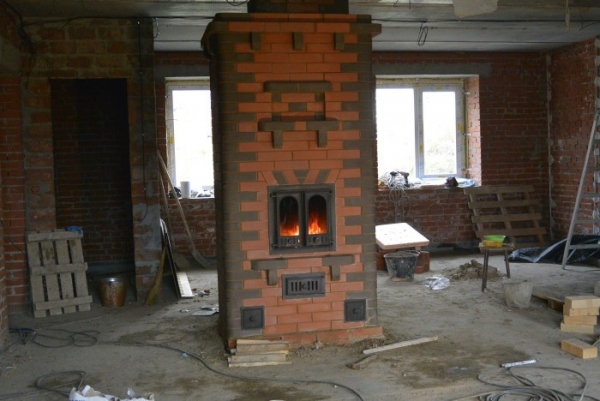

   Отопительная печь с панорамной дверцей

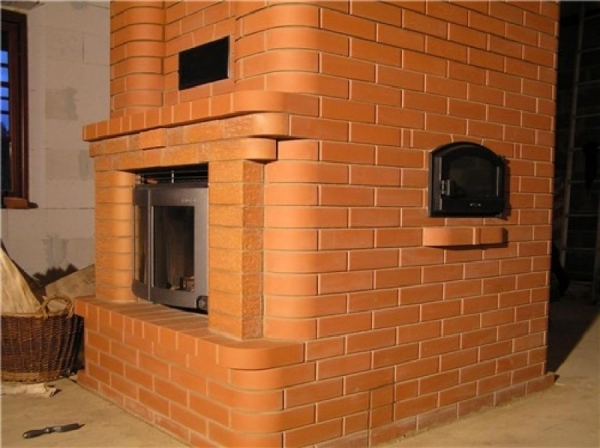

   Печь-камин

5. Печь для дома с баней. Если к вашему дому пристроена баня, вполне допустим вариант строительства кирпичной печи-каменки со встроенным котлом для отопления жилых помещений.

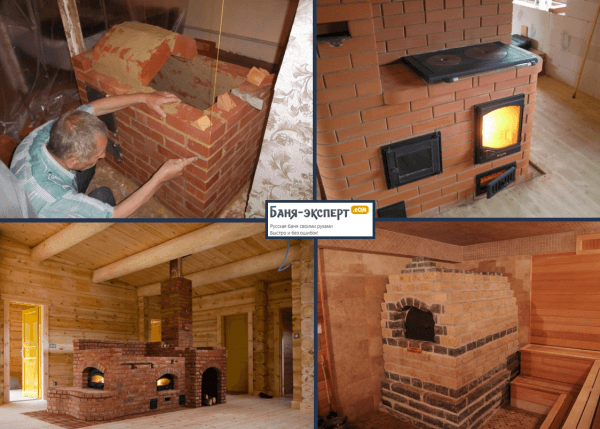

   Кирпичная печь в парной

6. Печь-барбекю. Такие агрегаты обычно устанавливаются на мансардах, в беседках или летних кухнях. Могут иметь скромные размеры или быть весьма внушительными, но в равной степени используются только для приготовления пищи, поэтому комплектуются, к примеру, варочными панелями, духовками, мангалами, решетками-барбекю, чугунными казанами и т.д.

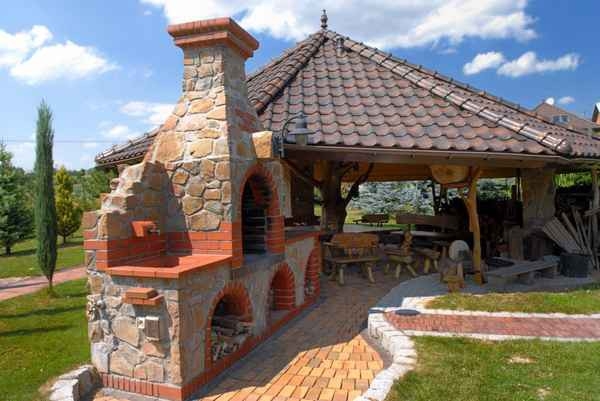

   Уличная печь-барбекю

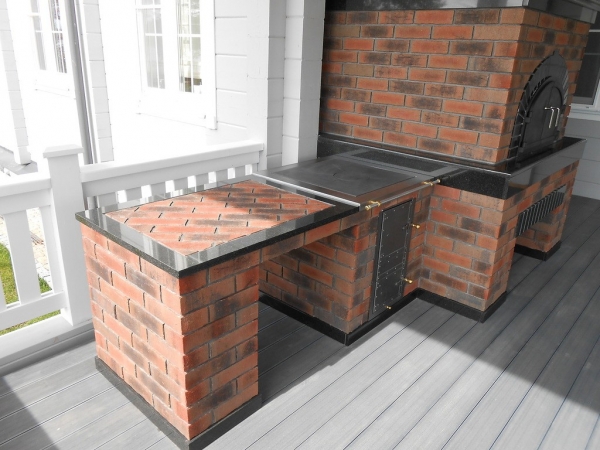

   Барбекю варочная с духовым шкафом

Это все, что необходимо принимать к сведению, для того чтобы правильно определиться с типом подходящего печного оборудования. Можно двигаться дальше.

Совет печника. Определяясь с выбором размера печной конструкции, в первую очередь уделите внимание таким пунктам, как комфортность использования и пожаробезопасность!

2 этап. Строительный материал: выбор

При выборе кирпича, нужно рассматривать, насколько он будет устойчивым к влиянию высоких температур, при этом основной акцент нужно ставить на целостность материала после повторения процедуры нагревания и охлаждения. Характеристики кирпича как строительного материала будут определять сроки эксплуатации печи. Это важно!

Выбираем кирпич

Какой кирпич использовать

Любой кирпич имеет маркировку. Одна из них обозначает плотность. Для печей оптимально приобретать кирпич с маркировкой от 75 до 250, при этом стоит помнить, что чем более плотное изделие, тем более медленно придется растапливать печь, и тем медленнее она будет нагреваться. С другой стороны, хорошо прогретая печь из плотного кирпича будет медленно остывать, отдавая свое мягкое тепло в атмосферу.

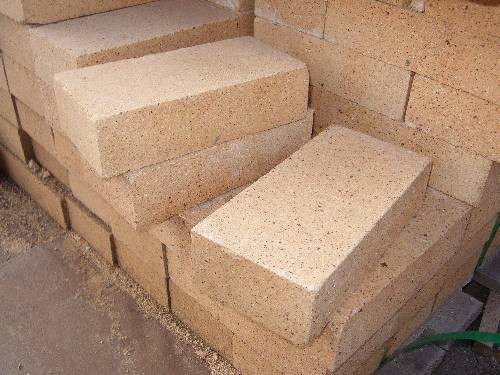

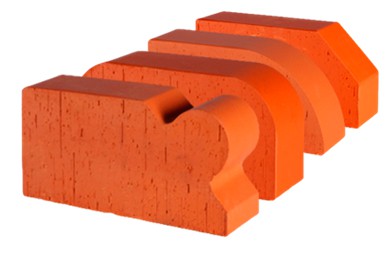

Печной кирпич

Если вы планируете строить печь в бане, лучше выбирать наименее плотный кирпич (но выше М100), чтобы на растопку не уходило много времени. А для приборов, предназначенных для отопления жилых помещений и приготовления блюд, стоит приобретать кирпич более плотный.

Кирпич печной полнотелый LODE JANKA красного цвета из натуральной глины с гладкой поверхностью

Стоит знать, что показатель плотности не является знаком качества кирпича. Однако лучше уточнить состав, чтобы не приобрести товар с опасными для здоровья химическими примесями.

Следующая маркировка – морозостойкость изделия. Особенно важен этот показатель (и должен быть наивысшим) для той части дымохода, которая находится над крышей. Сама морозостойкость – это свойство изделия поглощать влагу, которая при кристаллизации деформирует материал. Лучшие показатели морозостойкости у кирпичей облицовочных пустотелых, внутреннюю же часть дымохода можно выложить из полнотелого красного кирпича. Качественные изделия с высоким уровнем морозостойкости выпускают в Новгородской области, город Боровичи.

Желательно приобретать красные кирпичи, изготовленные методом пластической формовки. В этих изделиях мало пор, они хорошо выдерживают температурные перепады, кладка не трескается даже после длительного простоя печи. Изделия силикатные, прессованные, отлитые по методу шликерного литья, сырцы необожженные не подходят для строительства печей.

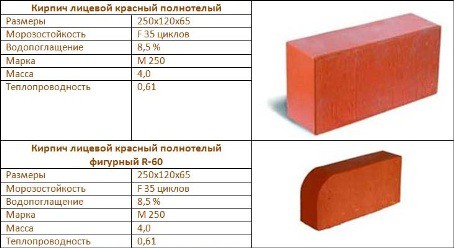

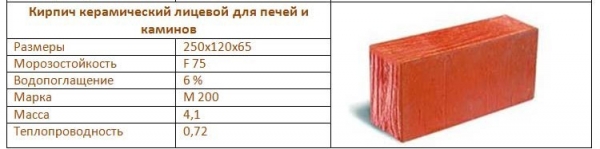

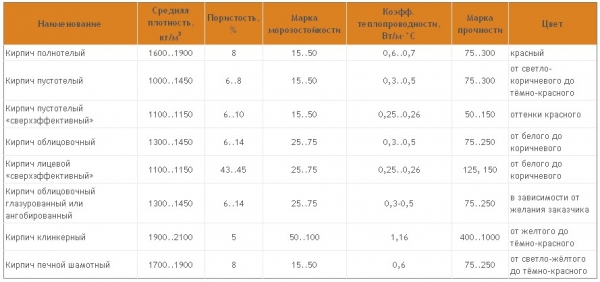

Таблица характеристик кирпича

Кирпич шамотный, изготовленный по ГОСТ выдерживает до 1350 градусов. Из такого кирпича можно строить всю печь или использовать его только для футеровки внутренних рабочих поверхностей печи. Для кладки топки можно использовать соломенно-желтые с темными вкраплениями изделия марки Ш8, для топочного свода подойдут шамотные кирпичи Ш22 – Ш45. Впрочем, эта рекомендация не относится к банным печам, ведь шамотный кирпич эксплуатируется только при влажности менее 60%. В бане же лучше применять клинкерный кирпич или керамический огнеупорный.

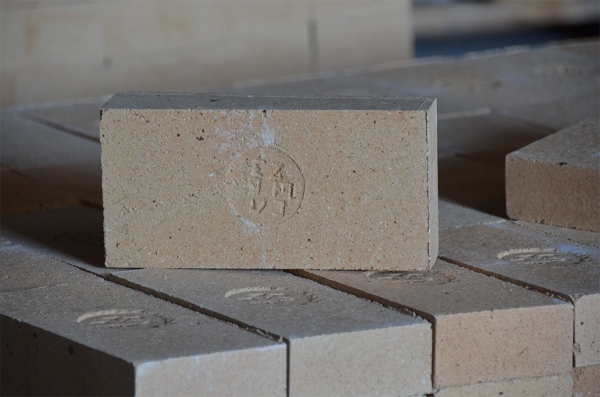

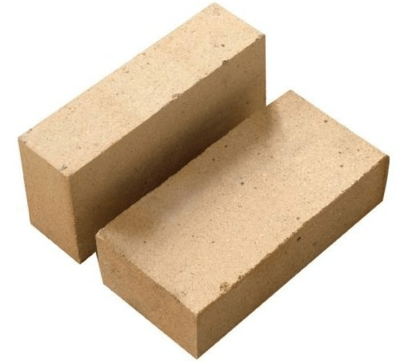

Кирпич шамотный огнеупорный

Кирпич керамический огнеупорный Ша 5

Кирпич шамотный ШБ №22

Немного о терминах

Как проверить качество кирпичей:

если уронить изделие на пол, оно расколется на крупные куски. Если кирпич рассыпался в крошку, откажитесь от партии;

если кирпич потрогать, он не пылит;

если качественное изделие ударить молотком, будет чистый звонкий продолжительный звук;

грани хорошего кирпича ровные, цвет насыщенный и ровный.

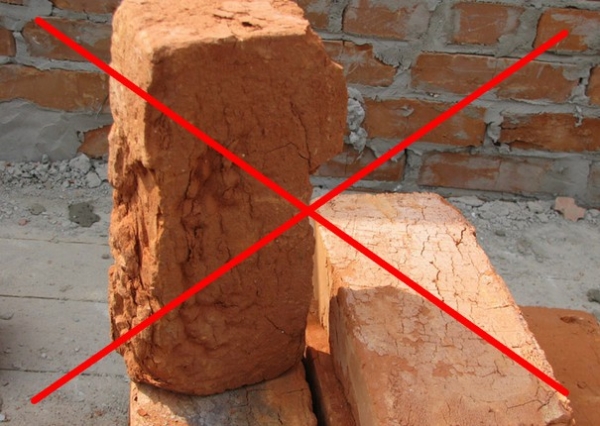

Бракованный кирпич

ГОСТ 530- 2012. КИРПИЧ И КАМЕНЬ КЕРАМИЧЕСКИЕ. Файл для скачивания

ГОСТ 530- 2012

ГОСТ 8691-73. ИЗДЕЛИЯ ОГНЕУПОРНЫЕ ОБЩЕГО НАЗНАЧЕНИЯ. ФОРМА И РАЗМЕРЫ. Файл для скачивания

ГОСТ 8691-73

Выбираем строительный раствор

Выбираем материал для кладочной смеси

Выбор строительного раствора – важный момент. Если раствор будет неправильным, то печь будет дымить, и на поверхности конструкции очень скоро могут появиться трещины.

Чаще всего кладочный раствор готовят из речного мелкозернистого просеянного песка (песчинки максимум по 1,5 мм) и глины, которую обязательно замачивают перед замешиванием на несколько часов. Вымоченную глину перетирают через сито, чтобы избавиться от комков, ведь кладочный шов не должен превышать пяти миллиметров по толщине.

Глиняный раствор — приготовление

Пропорции для глиняного раствора зависят от качества глины – чем она жирнее, тем больше песка, но при этом важно не сделать слишком тощий раствор, который высохнет и растрескается. Рекомендуется сделать несколько тестовых замешиваний растворов, чтобы определить нужные пропорции песка и глины, при этом важно тщательно размешивать песок, добавляя его в несколько приемов.

Пробу на жирность делают, взяв половину кулака материала, смочив его и хорошенько размяв, скатав шарик, а затем положив и сдавливая его между двумя гладкими дощечками. Если шарик удалось сдавить на треть его диаметра и при этом не появилось трещин, то раствор годится для кладки печи. Дополнительная проверка качества – высушивание шарика диаметром 5 см на воздухе в течение 20 суток. Высушенный шар хорошего качества не будет сминаться при надавливании на него.

Проверка качества глины для кладки

Как определить качество раствора

Сколько лить воды? Снова делаем пробные замесы и проверяем степень текучести раствора. Проводим кельмой по замешанному раствору и смотрим на след:

если он рваный, то воды недостаточно;

если почти моментально заплыл, — переизбыток влаги;

если след четкий, а края ровные, значит раствор пригоден для кладки печи.

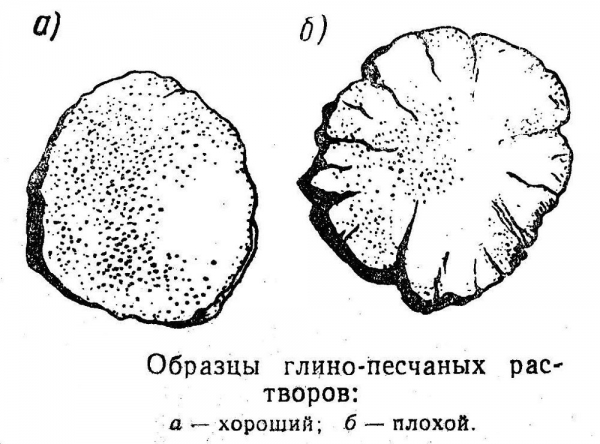

Иллюстрация разных по качеству кладочных растворов

На рисунках 5 и 6 продемонстрирована кельма, которую окунули в раствор. В первом случае он слишком жирный, на кельме остались струйчатые разводы, требуется добавить немного песка, а во втором случае (рис. 6) раствор хороший, слегка просвечивает металл, а разводы узорчатые.

Обратите внимание! Для замешивания кладочной смеси желательно использовать мягкую воду. Слишком жесткая, то есть 8 градусов и выше, уменьшит степень прочности раствора.

Последний тест на пригодность проводят, намазывая слой 3 мм на постель кирпича. Второй кирпич приклеивают к первому, пристукивают киянкой и ждут до 5-10 минут. За указанное время оба кирпича должны слипнуться. Если кирпичи не разливаются даже при потряхивании, печь гарантированно простоит сотню лет.

Хороший раствор для кладки печей

Плохой раствор для кладки печей

Очень плохой раствор для кладки печей

Обратите внимание! Для кладки топки в раствор добавляется либо шамотный песок, либо смесь равных долей шамотного и кварцевого песков.

Видео — Приготовление глиняного раствора для кладки печи

Глиняный раствор для кладки фундамента и распушки дымовой трубы не используют. Для этих элементов применяется классический цементный или с добавлением известкового теста раствор (цемент М500 или М600 – 1 часть, тесто известковое – от 9 до 16 частей).

Составы растворов

Важно! Если вы считаете, что не справитесь с подготовкой, тестированием и замешиванием глиняного раствора, приобретайте готовые печные смеси, например, Терракот (20 кг 306 руб.). Для красного кирпича подойдет смесь с красной глиной, а огнеупорные смеси серого цвета идеальны как для красного, так и для шамотного кирпича. Не приобретайте готовые смеси с содержанием цемента.

Кладочная смесь

Видео – Приготовление глиняного раствора для кладки печи

3 этап. Выбор и расчет количества кирпича для кладки

Виды кирпичной кладки

На втором этапе нужно провести оптимальный расчет размеров печи из кирпича. Установив окончательный размер печной конструкции, вы сможете установить требуемое количество кирпича. Кирпич красный полнотелый одинарный имеет фиксированный размер 250 (длина) х 120 (ширина) х 65 (толщина) мм с отклонением +/- 2 мм.

Стандартные размеры полнотелого кирпича

Огнеупорные шамотные кирпичи, из которых выкладывают топку почти у всех печей, изготавливаются и маркируются по ГОСТ 8691-73. Информация о размерах приведена в таблице.

Размеры прямоугольного огнеупорного кирпича

Для одного квадратного метра кладки в полкирпича понадобится:

без учета растворного шва – 61 кирпич;

с учетом растворных швов — 57 штук и 0,011 кубометров кладочного раствора.

Соответственно, для двух метров квадратных кирпичной кладки понадобится 122 или 113 кирпичей полнотелых красных, а предполагаемое количество израсходованного раствора составит 0,022 м3.

Обратите внимание, что при кладке в один кирпич, то есть если толщина стенки печи составит не 120, а уже 250 мм, то на каждый квадратный метр будет использовано 128 или 115 кирпичей соответственно без учета и с учетом растворных швов, а количество кладочной смеси увеличится до 0,027 м3.

Рекомендуется приобретать кирпичи с запасом около 10%, особенно, если вы новичок в строительстве печей или планируете выкладывать декоративные элементы.

Расчет кирпича для кладки

Как производится упрощенный расчет приблизительного количества кирпичей для всей печи:

высчитывается количество кирпичей в первом ряду;

полученное значение умножается на количество рядов печи;

найденное число умножается на 0,8 (для отопительных приборов) ил 0,65 (для приборов с отопительным щитком).

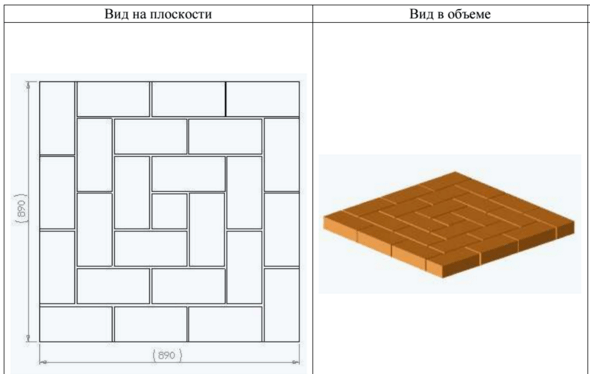

Пример первого ряда печи 90х90 см

Например, рассчитаем количество кирпича на печь размерами 90х90 см. На 900 мм приходится 3,5 кирпича. То есть в первом ряду будет 24,5 шт. Умножаем на количество рядов 24,5х30, получаем  735 шт. Принимаем коэффициент 0,65х735 шт. = 477,75 шт., округляем до 480 и добавляем 10% для отбраковки.

СП 60.13330.2012. Файл для скачивания

СНиП 41-01-2003 (Отопление, вентиляция и кондиционирование)

СНиП 2.09.03-85 19. Дымовые трубы

СНиП 2.09.03-85

Количество кирпича на трубу считается отдельно. Ее высота и конструкция принимаются в соответствии с СП 60.13330.2012 («Отопление, вентиляция и кондиционирование») и СНиП 2.09.03-85 («Дымовые трубы»), о чем будет подробно изложено далее. Для прямой четырехметровой трубы потребуется:

для кладки «четверик» — 56 кирпичей на 1 метр погонный;

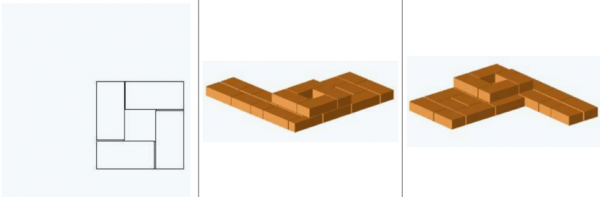

«Четверик»

для «пятерика» — 70 шт.;

«Пятерик»

для «шестерика» — 84 шт.

«Шестерик»

Считаем: 4х56=224 шт. На выдру, разделку и распушку прибавляем еще по 56 кирпичей и умножаем результат на 10%. Остается только просуммировать количество кирпича для печи с аналогичным количеством для дымохода.

Дымоход порядовка

Более точно подсчитать количество материала можно, составив или взяв в работу уже имеющуюся схему-порядовку, на которой показаны продольные и поперечные разрезы печи, приведены рекомендации по кладке дымохода и размеры всех элементов, в том числе дверок.

Этой информацией  можно пользоваться на практике, формируя индивидуальный план расходов кирпичного материала.

Стоит заметить: если вы желаете в конечном итоге получить совершенную печь из кирпича, идеально вписывающуюся в ваш дом, будьте максимально внимательны, начиная с выбора печного оборудования и заканчивая его вводом в эксплуатацию. Такой подход позволит вам в будущем долго наслаждаться личным творением.

4 этап. Выбор местоположения печи

Итак, после того как вы определились с типом печи, определили площадь печной конструкции, а также выбрали строительный материал и раствор, переходите к выбору места для монтажа печи.

Обычно печь устанавливают в одном из углов помещения или у стены, – это позволяет сэкономить драгоценные метры жилой площади.

Печь из кирпича

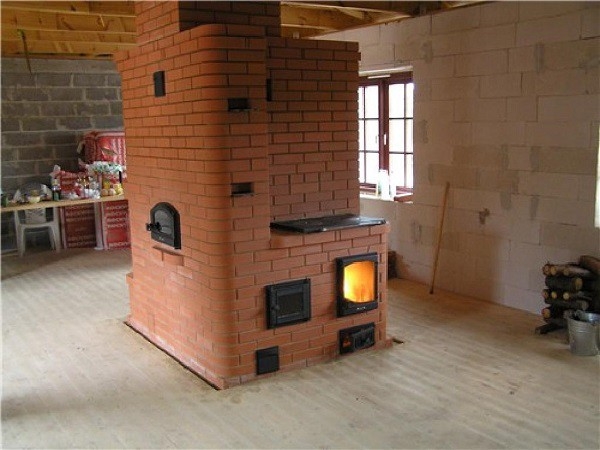

Отопительная печь может располагаться в центре дома, одновременно разными своими гранями находясь сразу в нескольких соседних помещениях, например, в кухню будет выходить топка, а три других стенки будут обогревать комнаты.

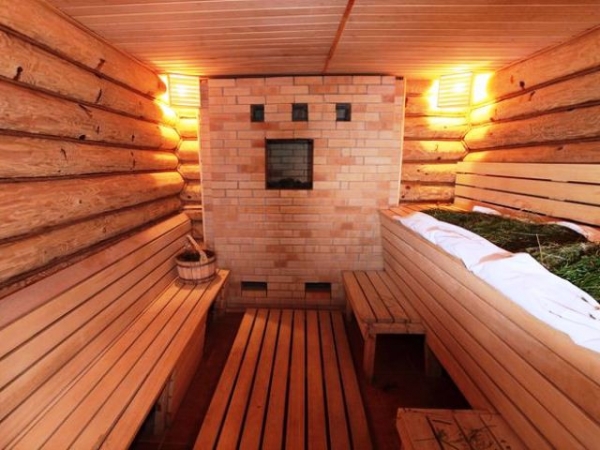

Банную печь-каменку лучше строить около двери в парилку. Это обеспечит надлежащий температурно-влажностный режим и позволит воздушным массам эффективно циркулировать (при условии правильно расположенного вытяжного и приточного вентиляционного отверстия).

Кирпичная печь для бани

Впрочем, нужно помнить и о расстояниях между поверхностями печи, дымовой трубы и стенами, потолком. Согласно СНиП 2.04.05-91, стоит придерживаться следующих расстояний:

толщина разделки равняется толщине перекрытия плюс 70 мм;

Распушка — проход дымохода через потолок

толщина стенки дымохода равняется 130 мм, если указанный элемент примыкает к ж/б либо металлическим балкам перекрытия;

между кирпичным дымоходом и деревянными балками перекрытия, обрешеткой кровли и другими горючими элементами должно оставаться более 130 мм, а для неизолированного керамического дымохода это расстояние 250 мм;

между настилом пола и стенками печи рекомендуется оставлять зазор 10 мм;

расстояние от стенки печи до защищенной сгораемой стены здания принимается от 13 см, а между внутренней поверхностью стенки печи или дымовой трубы и стенкой дома/бани должно быть минимум 25 см. Если изоляция не применяется, то последнее указанное расстояние принимается должно составить минимум 38 см;

расстояние от перекрытия теплоемкой печи до горючего незащищенного потолка должно быть не менее 350-450 мм, а для нетеплоемкой печи массой до 750 кг это расстояние составляет 0,7-1 м. В любом случае зазор должен позволять производить осмотр и обслуживание печи при необходимости.

О защите поверхностей пола, потолка и стен от возгорания сказано в отдельной статье. Также можно ознакомиться с информацией о защите стен бани от жара.

Отопительные печи, дымовые и вентиляционные каналы жилых и общественных зданий. Правила производства и приемки работ

СНиП III-Г.11-62

Каменные и печные работы. Файлы для скачивания pdf

СНиП III-Б.3

Этап 5. Фундамент

Печь, созданная из кирпича, имеет большую удельную массу, поэтому без надежного фундамента конструкцию установить не получится.

Фундамент для печи может быть монолитным железобетонным, свайным, столбчатым, выложенным из блоков, свайно-винтовым.

Схема фундамента из блоков

Столбчатые основания для печей

Независимо от вида, фундамент печи не должен быть связан с основанием дома. Вид фундамента выбирают, как и для дома, отталкиваясь от типа грунта.

1. Гравийно-песчаная почва позволяет обустраивать мелкозаглубленное основание.
2. Если грунт глинистый или осадочный, лучше заливать фундамент на щебневой подушке, при этом углубив его до уровня промерзания.
3. В зонах вечной мерзлоты обустраивают свайно-винтовое основание, особое внимание уделяя теплоизоляции свай.
4. На сухих скальных грунтах фундамент может иметь минимальную толщину или отсутствовать вовсе.
5. Насыпной грунт не подходит для установки кирпичной печи.

Особенности фундаментов в зависимости от типов грунтов

Рассмотрим способ обустройства сплошных оснований для кирпичной печи.

Шаг 1. В зависимости от типа почвы и уровня ее промерзания выкапываем котлован. Ширину и форму принимаем, исходя из габаритов печи и прибавляя к ее длине и ширине по 10-15 см соответственно. Сразу же обратите внимание на месторасположение потолочных балок перекрытия – между ними должна будет пройти труба дымохода, причем с учетом отступок, регламентированных СНиП. Также рекомендуется сделать водоотведение (дренаж) от фундамента печи, чтобы уменьшить влажность и пучение грунта.

Котлован под фундамент

Шаг 2. Дно котлована трамбуем и максимально возможно выравниваем по горизонтали. Насыпаем десятисантиметровый слой мелкого битого кирпича, бутового камня или щебня. Повторяем процедуру трамбовки.

Шаг 3. Готовим жидкий цементный раствор (соотношение цемента и песка 1 к 3) и заливаем им насыпь.

Схема монолитного фундамента под кирпичную печь

Шаг 4. Далее можно пойти тремя путями:

сочетать дестисантиметровые слои щебневой засыпки с цементной заливкой. Такой вариант приемлем для оснований небольшой глубины, а именно до 50 см;

Сплошные фундаменты для печей

установить арматурный каркас и залить его бетоном. Каркас вяжется проволокой из арматуры диаметром 10 мм. Размер ячеек 10х10 см. В котлован устанавливается опалубка, каркас должен отстоять от ее стенок и дна на 5 см, для чего используются пластиковые фиксаторы или куски кирпича. Внутрь заливается бетон, смесь в процессе заливки уплотняется глубинным вибратором или металлическим прутком. Верхняя точка заливки должна быть ниже уровня чистового пола на 15 см;

Подготовка фундаментной подушки под печь

На фото заливка бетона в опалубку и установленный в ней арматурный каркас

залить бетонную армированную плиту, поверх которой выложить из силикатного или красного кирпича стенки фундамента, а внутреннюю часть залить бетоном с забутовкой (сыпучего заполнителя должно быть меньше или равно объему бетона).

Схема фундамента кирпичного с забутовкой

Первый и третий варианты оснований завершаются слоем цементного раствора. Залитый слой проверяется уровнем и при необходимости выравнивается правилом или иным подходящим инструментом.

Дальнейшие работы производятся после полного высыхания растворов, использованных в процессе заливки фундамента.

Шаг 5. Укладываем гидроизоляцию тремя слоями, фиксацию производим мастикой (для толя используем дегтевую, для рубероида – битумную).

Шаг 6. Выкладываем сплошной ряд кирпичей. Целые кирпичи кладем по краям, половинки – внутрь. Кирпичное основание должно быть на 5-7 см уже имеющегося фундамента, но на 5-7 см шире самой печи.

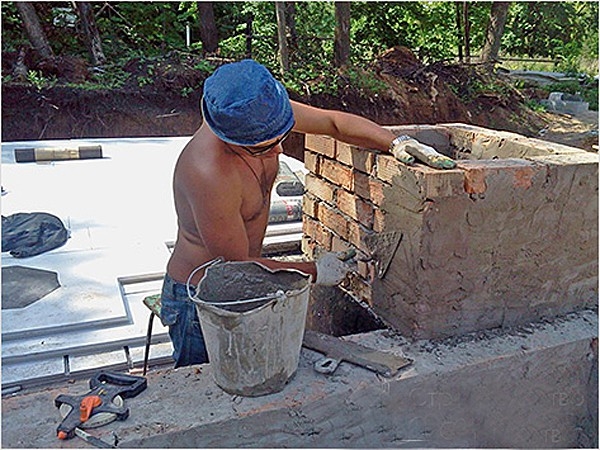

Кладка кирпича

Фундамент для печи из кирпича

Не применяем цемент для связки кирпичей между собой. Поверх кладки, которую также проверяем на горизонтальность, кладем еще один слой гидроизоляции, далее выкладываем второй слой кирпича, соблюдая перевязку между двумя рядами. Кирпичное основание в идеале должно быть точно вровень с чистовым полом или возвышаться над ним на 3-4 см.

Важное замечание! Не используйте для строительства кирпич, пролежавший на улице всю зиму и неоднократно подвергшийся намоканию и промерзанию. Такие изделия способны быстро разрушаться, что многократно снизит срок службы печи.

Пространство между фундаментом печи и дома засыпаем речным песком.

Этап 6. Строительство печи-каменки своими руками. Пошаговая инструкция

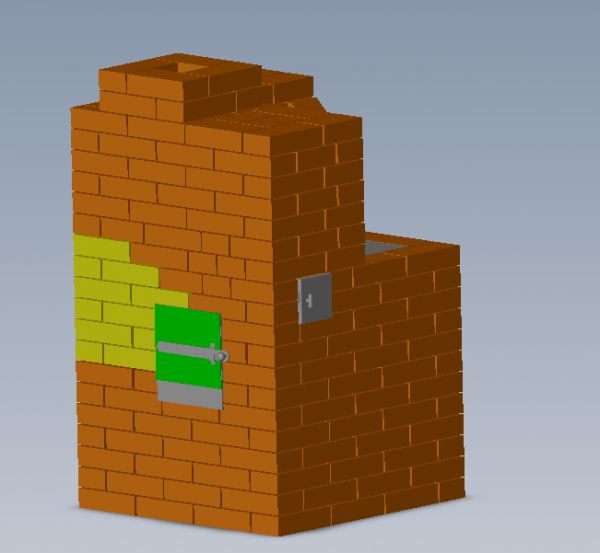

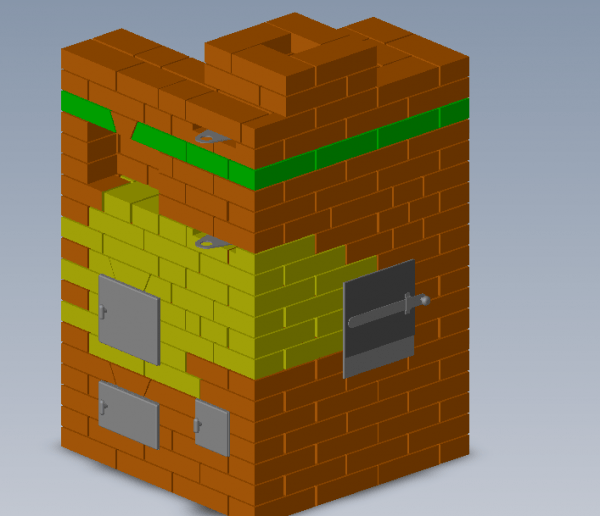

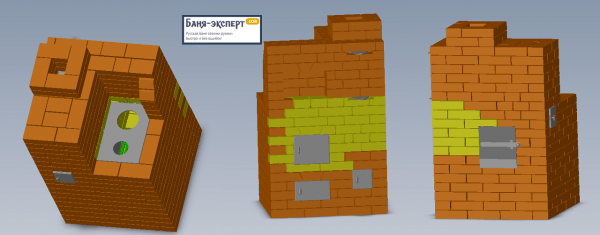

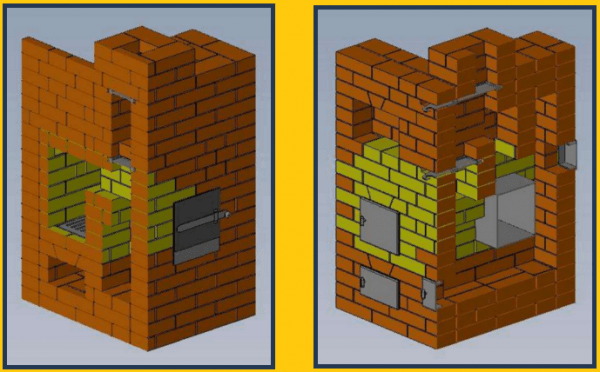

Проект печи в 3d

Этот проект можно реализовать как в отдельной бане, так и в парной, пристроенной к жилому дому. У печи отсутствует бак для нагрева воды и теплообменник, но есть варочная панель, на которой легко нагреть воду для 4-6 человек. При этом печь остывает очень медленно, поэтому теплая вода будет даже на следующее после процедур утро, а в помещении даже зимой более суток температура не опустится ниже +15 градусов. Печь обеспечит прогрев парной размерами 3,3х5 метра и с высотой потолка 2 метра до восьмидесяти градусов примерно за 5-6 часов.

Печь в разрезе

Сама каменка разместится в парной, а загрузка топлива будет производиться из комнаты отдыха. Банные камни, которых вмещается примерно 40 кг (талькохлорит), загружаются в особый духовой шкаф, где они равномерно прогреваются, благодаря чему пар в бане получается сухой и достаточно густой, горячий.

Зеленым показана дверца духового шкафа

Высота печи составит примерно 1,33 метра. Печь квадратная, сторона 0,89 метра. Оперируя этими данными, высчитайте размеры фундамента и заблаговременно его заложите/залейте.

При строительстве печи (дымоход не берется в расчет) будут использованы:

269 красных кирпичей;

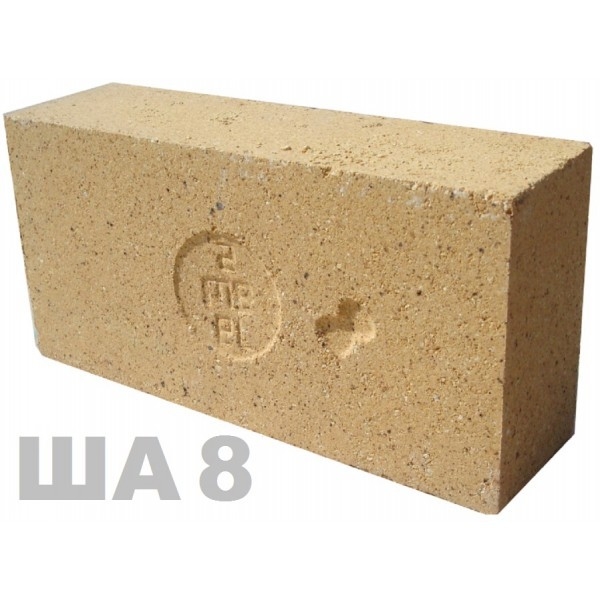

63 огнеупорных кирпича ША-8;

ША-8

топочная дверца чугунная размерами 0,21х0,25 м;

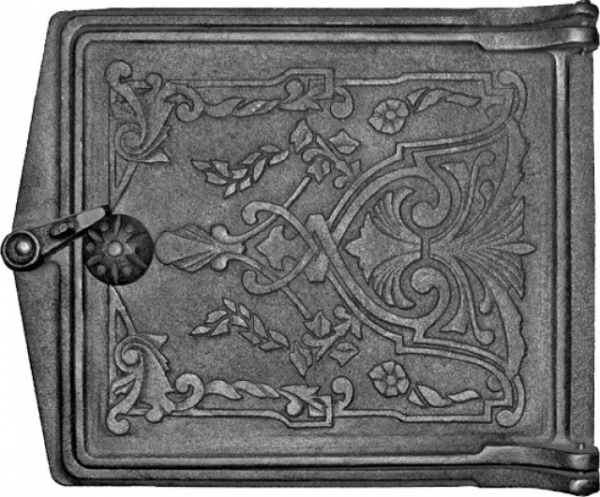

Печная дверца — пример

дверца для поддувала 0,14х0,25 м;

две прочистные дверцы 0,14х0,14 м;

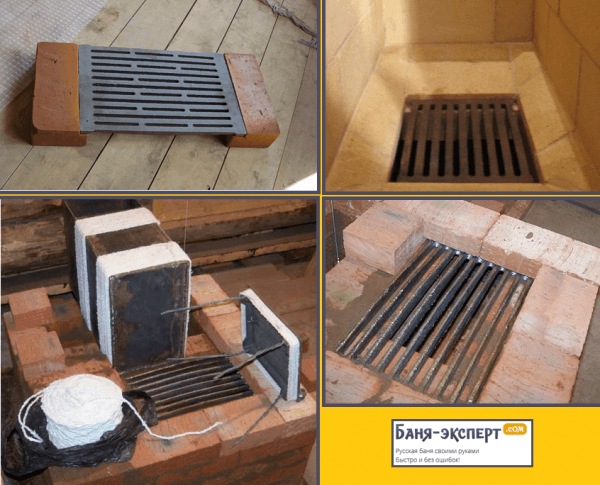

колосниковая решетка 0,38х0,25 м;

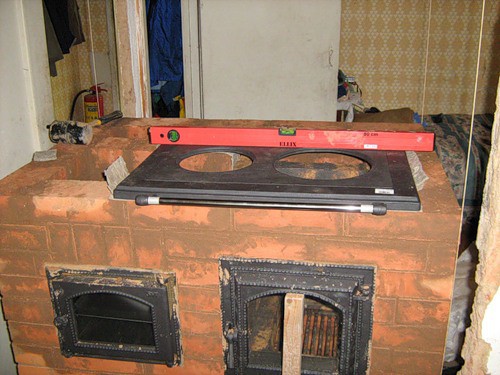

варочная панель из чугуна двухконфорочная 0,51х0,34 м;

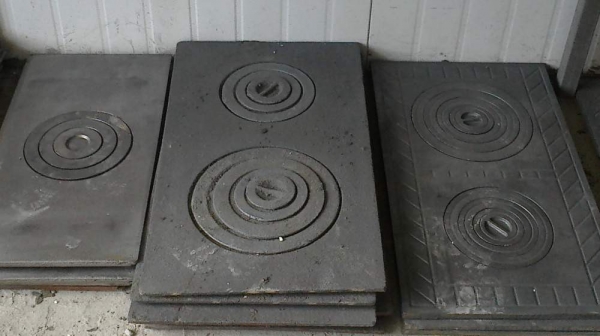

Чугунные плиты

шкаф духовой для укладки камней размерами 0,25х0,25х0,44 м;

одна задвижка для «летнего» режима размерами 0,13х0,13 м;

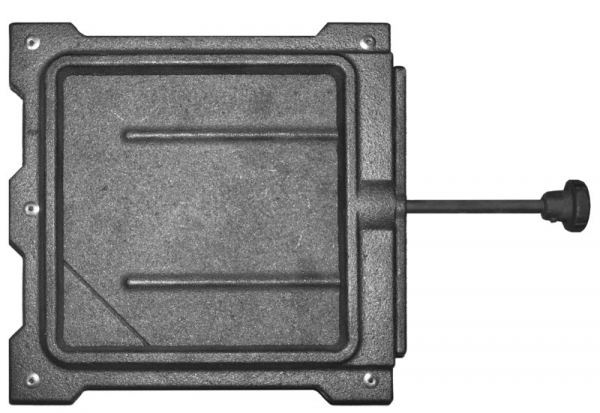

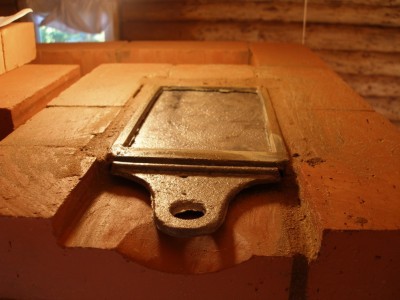

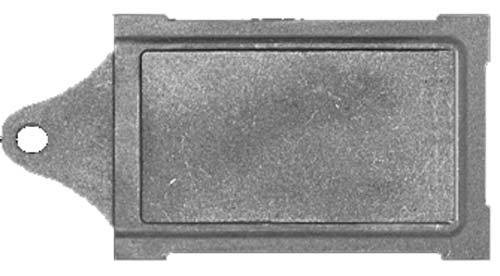

Задвижка печная квадратная

одна задвижка для дымохода, размер 0,13х0,25 м;

Задвижка печная

лист предтопочный стальной размером не менее 50х70 см.

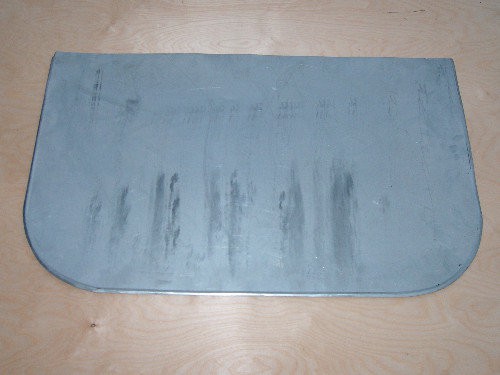

Лист предтопочный стальной

Важные рекомендации до начала работы:

ключевым в кирпичной кладке является строительный шов. Он должен быть равномерный по каждому ряду, тщательно промазанный. Только так вы получите монолитность печной конструкции, и исключите утечку дыма из топливной камеры. Выполняйте процесс предельно тщательно;

перед тем, как укладывать кирпич, его нужно хорошо увлажнить. Для этого подготовьте емкость с водой и опускайте кирпичи на 5 – 10 минут в воду. Этого времени достаточно для того, чтобы адгезия глины и кирпича, в дальнейшем была на самом высоком уровне. Намокший кирпич после высыхания исключает возникновение трещин в готовой печной конструкции. Кирпичи держим в воде, пока не перестанут выходить пузырьки воздуха. Огнеупорные кирпичи не замачивают, а лишь смачивают водой;

перед укладкой каждого последующего ряда используйте строительный уровень и отвес – использование этих инструментов в рабочем процессе являться гарантией, что конструкция будет избавлена от геометрических искривлений и перекосов.

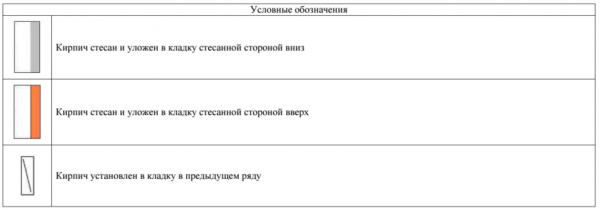

Условные обозначения

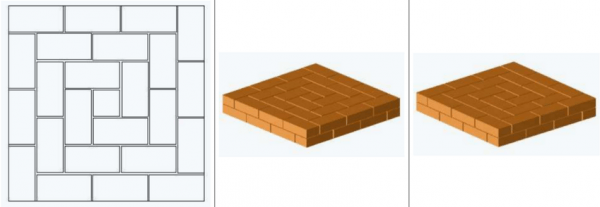

Ряд 1

Первый ряд выкладываем из красного кирпича. Всего понадобится 24 целых и один распиленный надвое кирпич. Ряд укладывайте очень ровно, метровым уровнем проверяйте горизонтальность по сторонам и осям кладки. Рулеткой проверяйте прямоугольность и соосность. Подгоняем кирпичи резиновым молотком. Швы делаем не более пяти миллиметров.

Ряд 1

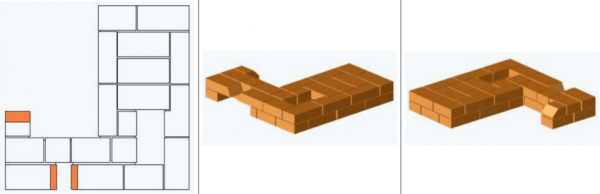

Ряд 2

Второй ряд не отличается от первого ни количеством кирпича, ни его качеством. Стоит только внимательно соблюдать перевязку между двумя рядами. Кладку лучше начинать с углов, постепенно заполняя середину.

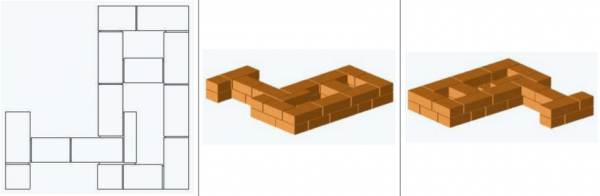

Ряд 2

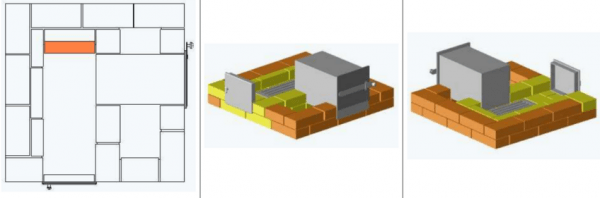

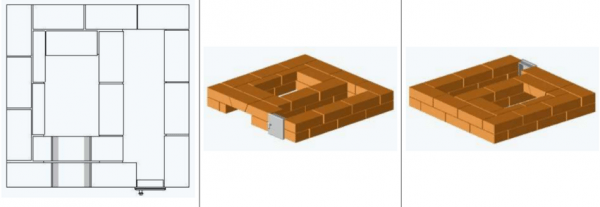

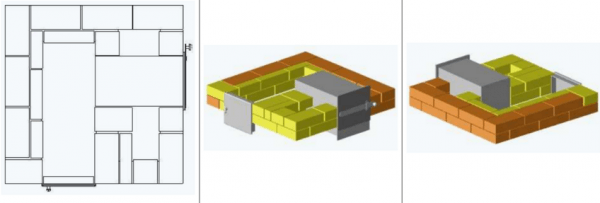

Ряд 3

Для третьего ряда возьмите двадцать красных кирпичей и дверцу зольной камеры. Шестнадцать кирпичей укладываем целыми, еще четыре распиливаем болгаркой или ножовкой по металлу с полотном из карбида вольфрама (смотрите чертеж для точности распила элементов).

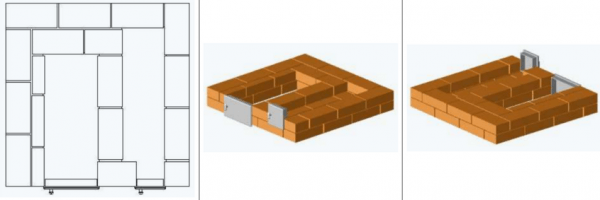

Ряд 3

Кирпич перед резкой смачиваем и надежно фиксируем. Соблюдаем технику безопасности!!!

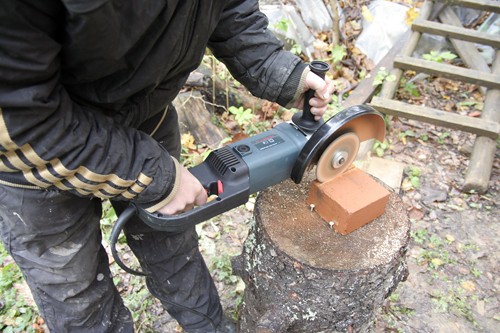

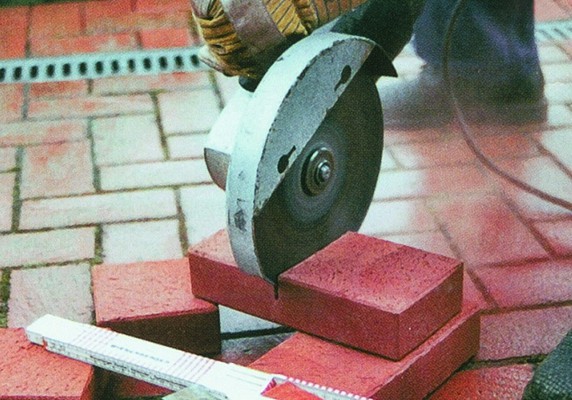

Резка кирпича болгаркой — фото

Перед разрезом кирпича следует надежно зафиксировать изделие, особенно если выполняется ручной распил

Видео – Как резать кирпич

Видео – Распил болгаркой печного кирпича

Не спешим наносить раствор, сначала весь ряд выкладываем насухо! Кирпичи запрещается укладывать стесанной (обрезанной) стороной внутрь топки или дымохода. Также категорически запрещено смазывать глиной внутренние поверхности каналов и топки.

Если кирпич положен неудачно, снимаем его, очищаем от раствора, заново вымачиваем, кельмой наносим новый раствор, после чего повторно производим подгонку.

В этом же ряду закрепляем дверцу, для этого рамку дверцы обматываем по периметру асбестовым шнуром, замазываем его раствором, вставляем и скручиваем стальную вязальную проволоку (диаметр 3-4 мм, длина 1-1,2 м, количество прутков для скрутки от 3 до 4) в отверстия в углах рамки, а полученные проволочные скрутки пропускаем между рядами кирпича.

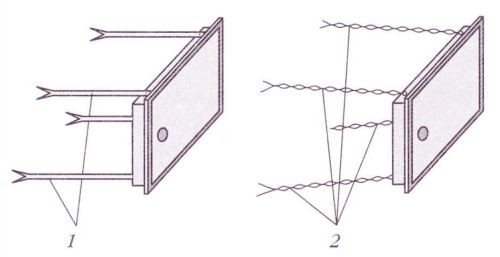

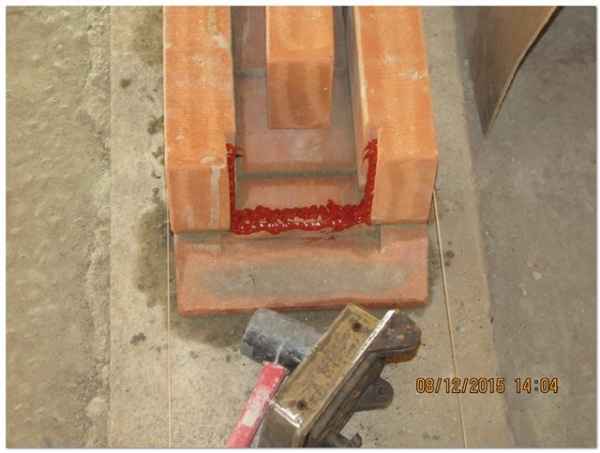

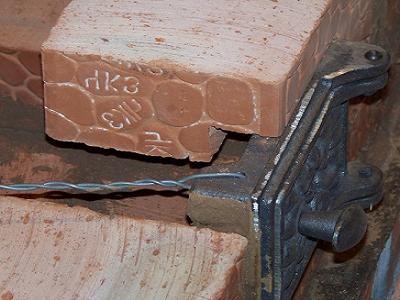

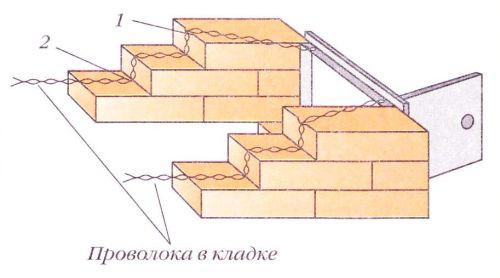

Крепление дверцы проволокой

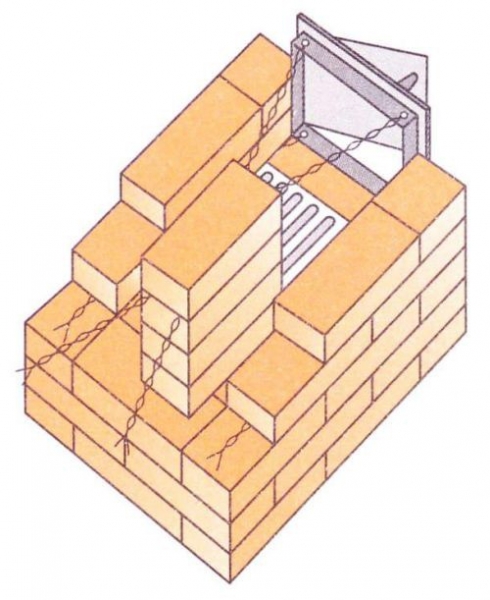

Крепление дверцы проволокой — верхние концы проволоки уложены между кирпичами

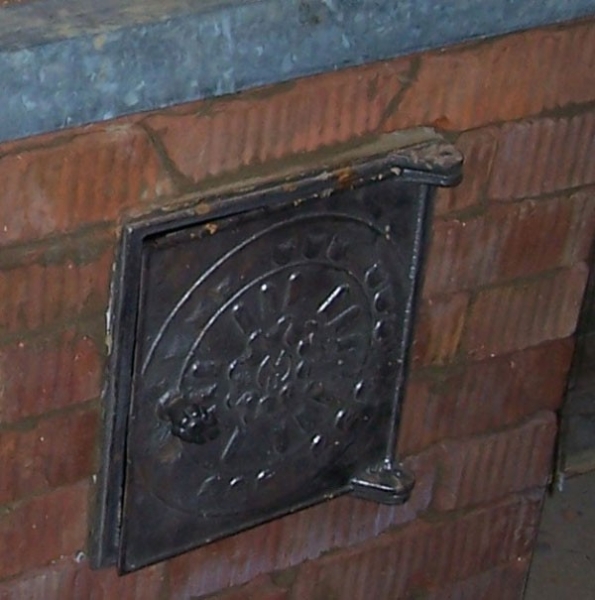

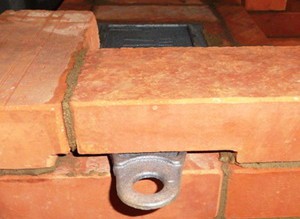

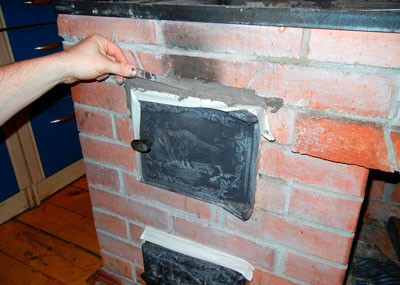

Установка печной дверцы — фото

Видео – Как прикрепить проволоку к дверце

Видео – Как крепить печную дверку поддувала

Глиняный раствор и тяжесть кирпичей надежно удержат рамку дверцы.

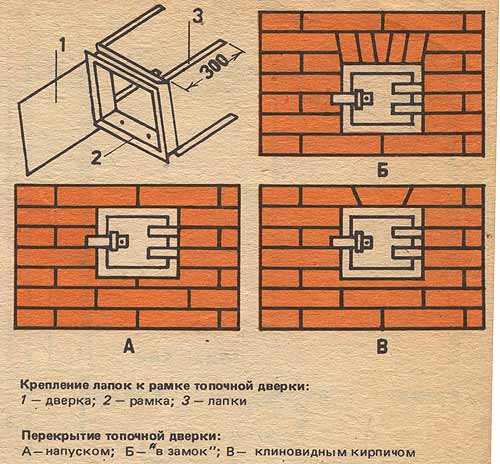

Другой способ установки дверцы – с использованием металлических полос или пластин, расширенных на концах. Элементы крепятся к рамке дверки посредством клепания, после чего фиксируются в кладочных швах. Если пластины слишком толстые, лучше вытесать на кирпичах пазы.

Схема установки дверцы на пластинах

Материалы, используемые для закрепления печных дверок. 1 — металлические пластины. 2 – проволока

Точность установки дверцы проверяют отвесом и уровнем.

Совет. Чтобы прочистная дверца встала более аккуратно и точно, снимите прямоугольную фаску с кирпичей, которые будут расположены по периметру рамки дверки. То есть отверстие для установки дверцы должно быть на 5 мм длиннее и шире рамки.

Не беспокойтесь, если за день вам удастся выложить только три ряда. Замачивание, подрезка, подгонка и кладка требуют времени, терпения и аккуратности.

Ряд 4

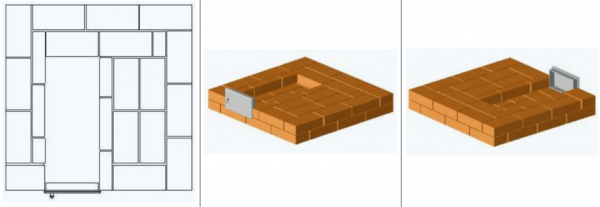

Ряд 4

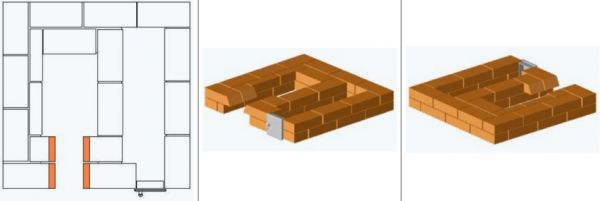

В четвертом ряду продолжаем формировать зольную камеру, дополнительно выкладывая нижний горизонтальный канал. Для всего ряда потребуется 16 кирпичей. Для канала сразу ставим дверцу 0,14х0,14 м. Дверцу можно крепить без асбеста, просто на раствор, так как в этом месте температура будет невысокой, а тепловое расширение металла минимальным.

Способ установки прочистной дверцы на термостойкий герметик

Ряд 5

Ряд 5

5 ряд, уложен замковый кирпич

Для пятого ряда берем 16 с половиной красных кирпича. Четыре из них стесываем наискось, чтобы сделать перекрытие дверцы методом «в замок». Кирпичи укладываем стесанной стороной вверх. Еще два кирпича стесываем наискось, образуя перекрытие.

На фото показан кирпичный замок



Ряд 6

В шестом ряду будет использован шамотный кирпич в количестве шести с половиной штук и красный кирпич – 12 шт. На схеме он показан желтым цветом. Из шамота выкладываем основание топливной камеры. Делаем прорези для укладки колосниковой решетки. Отверстие для решетки должно быть на 5-7 мм больше нее, чтобы расширяющийся металл не разрушил кладку. Пространство между решеткой и кирпичами (фасками) засыпаем песком.

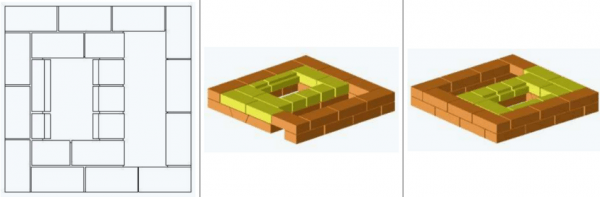

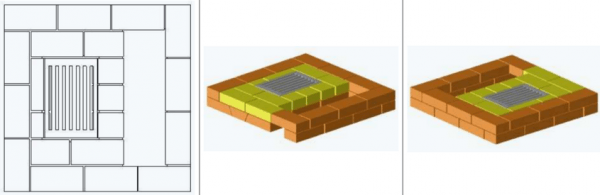

6 ряд

6 ряд, уложена решетка колосника

Опытные печники советуют колосниковую решетку укладывать с небольшим, до трех сантиметров, уклоном в сторону печной дверцы.

Принцип укладки колосника

Одним кирпичом перекрываем дверцу прочистную.

Ряд 7

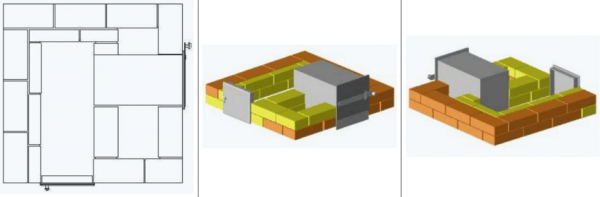

В этом ряду из 9 красных и 5 шамотных кирпичей формируем топливную камеру. Кирпич, который ставится в задней части топливника, стесываем наискось под углом 45 градусов.

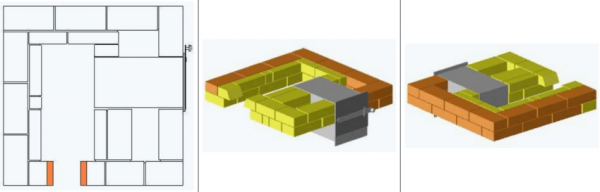

Ряд 7

Устанавливаем дверцу, используя асбестовый шнур. Размер дверцы 21х25 см.

Также размещаем сварной духовой шкаф из стали толщиной 8 мм. Шкаф своей задней частью будет находиться в топливной камере. У шкафа дверца немного меньше его высоты, то есть, приподнята, за счет чего банные камни не выпадут на пол.

Рекомендуется обмотать асбестовым шнуром или проложить базальтовый картон в тех местах, где шкаф будет соприкасаться с кирпичами.

Ряд 8

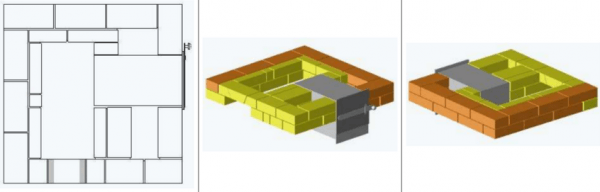

Ряд 8

Кладку выполняем по схемам-порядовкам. Для работы берем по семь кирпичей красных и шамотных.

Ряд 9

Ряд 9

Для девятого ряда понадобится 6,5 красных и 7 шамотных кирпичей. Выстраиваем стенки топливника.

Ряд 10

Ряд 10

В этом ряду уже рассмотренным выше методом «в замок» перекрываем топочную дверцу. На весь ряд уйдет 7 красных, 8 шамотных кирпичей и еще 1 стесанный клином шамотный.

Ряд 10, перекрытие в замок

Ряд 11

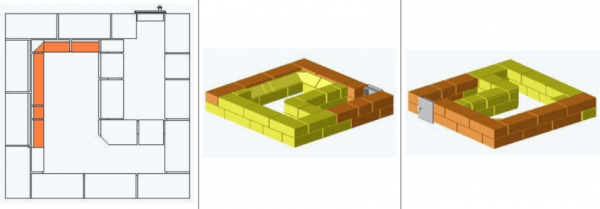

Берем 10 с половиной шамотных и 6 с половиной красных кирпичей. Перекрываем дверцу и заднюю часть духового шкафа. Укладываем кирпичи, соединяя топливник с ближайшим вертикально расположенным каналом. Над шкафом образуется еще один канал – устанавливаем туда дверцу.

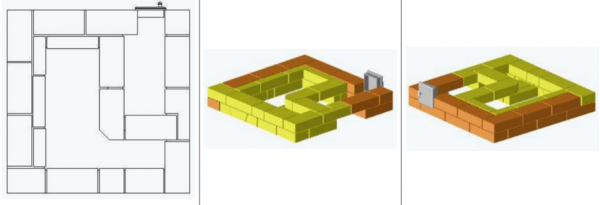

Ряд 11

Ряд 12

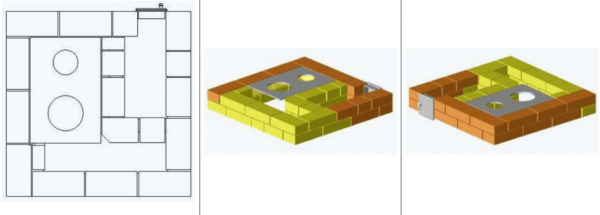

Берем 12 красных и 9 шамотных кирпичей. Производим стесывание, как показано на схеме, также делаем выемку для варочной панели с учетом необходимых пятимиллиметровых зазоров. Укладываем варочную панель 51х34 см, раствор не используем.

Ряд 12

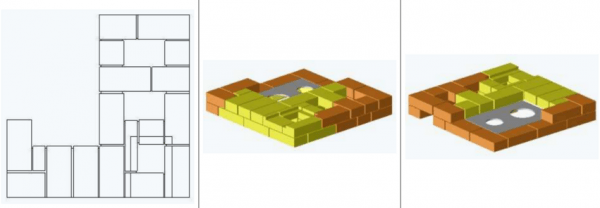

Ряд 12, установлена варочная плита

Варочная панель проверяется уровнем

Ряд 13

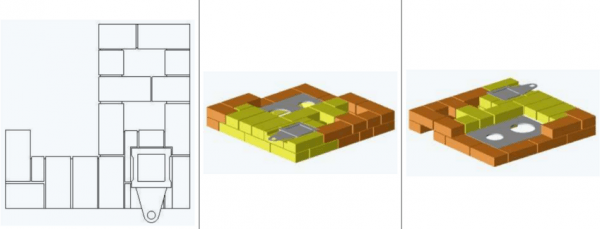

Устанавливаем задвижку в ближний вертикальный канал. Для установки металлического элемента делаем прорези в кирпиче, как показано на схемах. Дальний вертикальный канал, начиная с этого ряда, раздваивается.

13 ряд

13 ряд, установлена задвижка

Установка шибера в печь

Задвижка в печи — фото

Для работы берем 9 шамотных и 6 с половиной красных кирпича.

Ряд 14

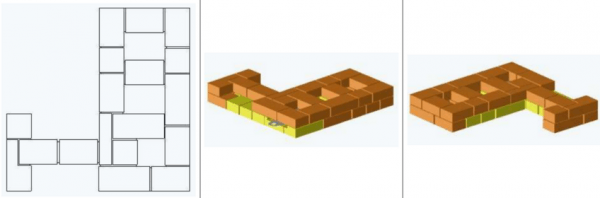

Ряд 14

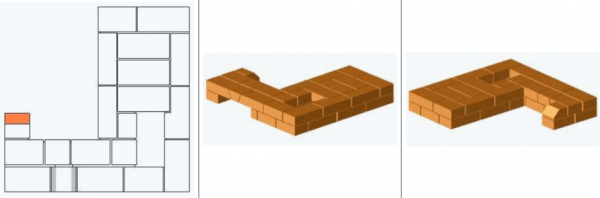

Начинаем формировать декоративную нишу, для чего используем 15,5 красных кирпича. Шамот более не применяем.

Ряд 15

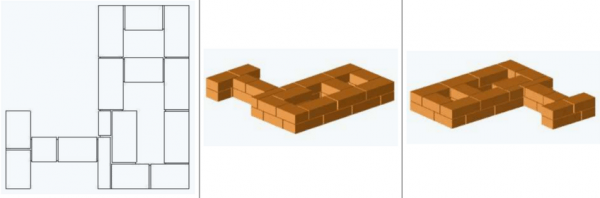

Ряд 15

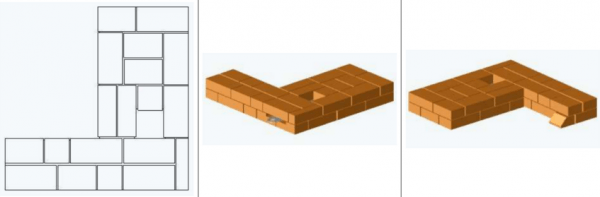

Объединяем ближний канал и центральный. Используем 13,5 кирпичей.

Ряд 16

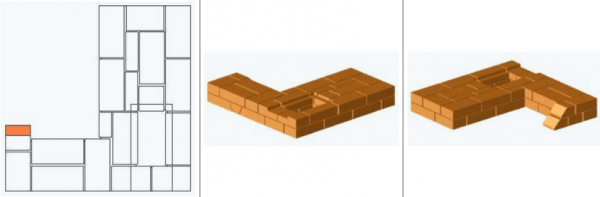

Ряд 16

Продолжаем кладку по порядовке. Берем 14 с половиной кирпичей.

Ряд 17

17 ряд

Перекрываем дальний канал и центральный. Два кирпича над нишей стесываем наискось, чтобы сделать замковое перекрытие. Так же наискось стесываем кирпич над варочной панелью. Укладываем клиновой кирпич в замок. Расход на ряд – 18 шт.

Ряд 17 показан зеленым цветом

17 ряд, замковое перекрытие

Ряд 18

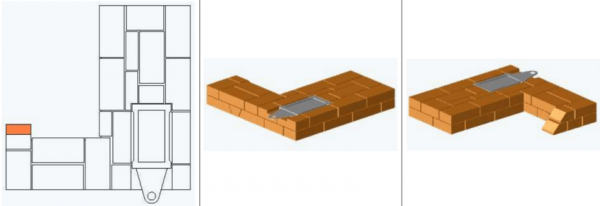

Перекрываем печь полностью, за исключением ближнего канала. В этом канале делаем вырезы, чтобы установить задвижку 13х25 см. Над плитой еще один кирпич стесываем наискось. Расход – 16 шт.

18 ряд

18 ряд, установлена задвижка

Ряд 19

Из 17 с половиной кирпичей делаем повторное перекрытие, оставив только дымовой канал размером  13х13 см.

19 ряд

Ряд 20

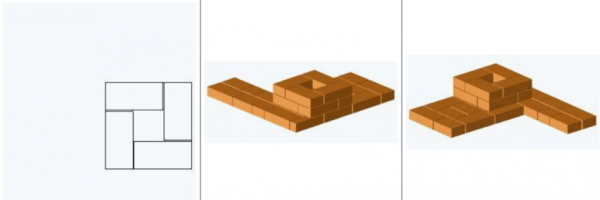

Из четырех кирпичей формируем основание трубы дымохода.

20 ряд

Ряд 21

С перевязкой кладем второй ряд трубы.

21 ряд

Видео – Описание строительства печи

Важные рекомендации

Внутренние поверхности печи должны быть как можно более гладкими, чтобы на них не накапливалась сажа, поэтому в процессе кладки выступившую глину обязательно счищают или соскребают.

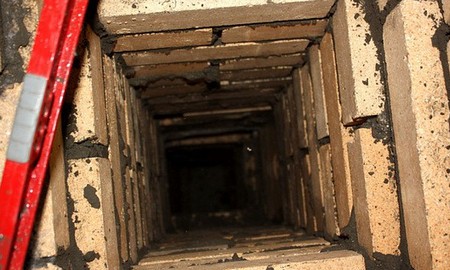

Кирпичный дымоход изнутри должен быть гладким

Как сушить печь? Примерно на неделю оставляем агрегат с открытыми задвижкам и дверцами. Не закрывая дверец, кладем в топку совсем немного топлива, чтобы чуть прогреть стенки. На следующий день повторяем операцию, увеличив количество топлива. При этом дверцы не закрываем. Когда на стенках не останется мокрых следов, а на задвижке – конденсата, печь готова к первой настоящей топке.

Видео – Печка в баню своими руками

Видео —  Сушка печи

После просушки печь можно протопить и проверить в ней тягу, открыв задвижки, затем поднеся горящую спичку к открытой дверце топливника. Если пламя отклонится внутрь печи, значит, тяга есть.

Как проверить тягу в дымоходе

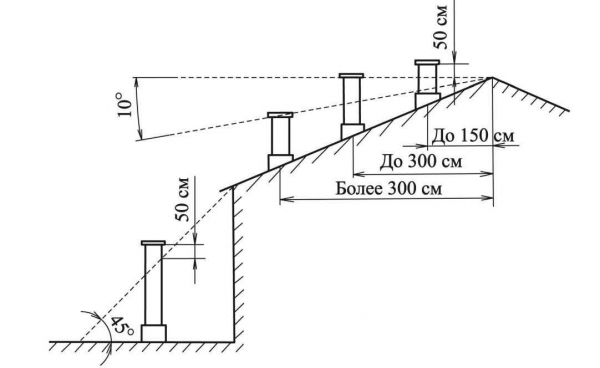

Тяга зависит от дымовой трубы, которая в свою очередь должна быть в длину не менее пяти метров, если считать от колосниковой решетки. Более точно высоту дымовой трубы над крышей можно определить по картинке. Но помните, что у сырых труб тяга будет несколько слабее.

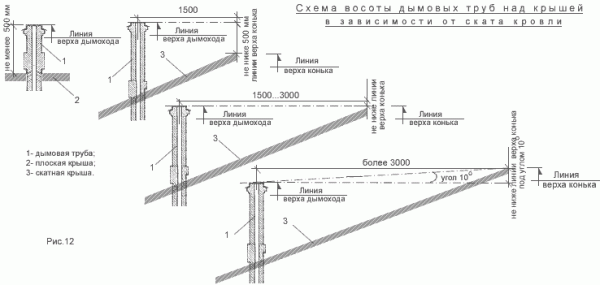

Высота дымовой трубы

Высота дымовых труб и дымовых каналов над крышей

Кирпичную трубу рекомендуется в два слоя белить мелом или известью, чтобы сразу стали заметны утечки печных газов. Неисправная труба сразу ремонтируется. Над кровлей труба дымохода обязательно штукатурится, а для кладки используется раствор цементный, цементно-известковый или просто известковый, кирпич же выбирается самый качественный, без сколов, трещин, иных дефектов.

Штукатурка трубы

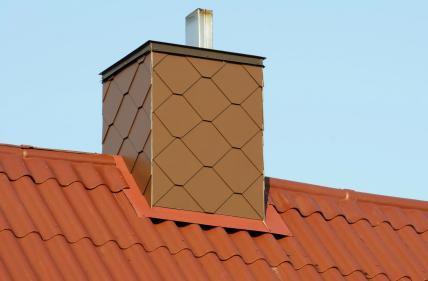

Облицовка дымоходной трубы плитками

Не забывайте чистить печь – весной, если планируете топить баню летом и два раза в год, если пользуетесь постоянно. В случае появления трещин, сразу заделывайте их глиняным раствором, нанося и разравнивая его кельмой.

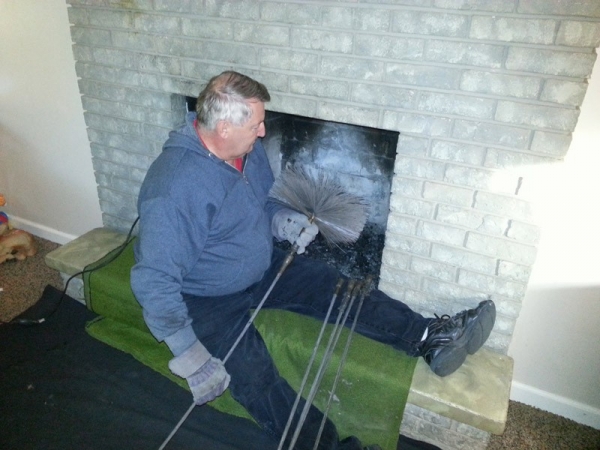

Чистка печи

На фото ремонт кирпичной печи

Видео — Что нужно знать при постройке печи. Как сложить печь из кирпича для дома своими руками

Видео – Укладка первого ряда кирпича

Источник
