Как сделать выгребную яму из бетонных колец
На небольших участках или участках с высоким уровнем грунтовых вод устройство септика с фильтрующим дном невозможно. В таких случаях сбор канализационных вод производится в полностью герметичную емкость – выгребную яму. Ее можно сделать из бетона – прочного материала, не подверженного процессам гниения и брожения и обладающего повышенной морозостойкостью.
Выбор месторасположения выгребной ямы
Для того, чтобы сточные воды при нарушении герметичности сборной емкости не попали в питьевую воду, минимальное расстояние между ней и домом должно составлять 8-10 м. Регламентируется и расстояние до забора – от 1 м.
Важно! Выгребные ямы без дна разрешается использовать при объеме сточных вод не более 1 кубометра в сутки. Их располагают в 30 м от ближайшего колодца или скважины.
При выборе места для ямы обязательно следует учитывать и возможность подъезда машины для откачки канализационных отходов: очистное сооружение должно размещаться на расстоянии 4 м от дороги. Самовольное размещение такой ямы за пределами собственного участка без согласования коммунальных служб запрещено.

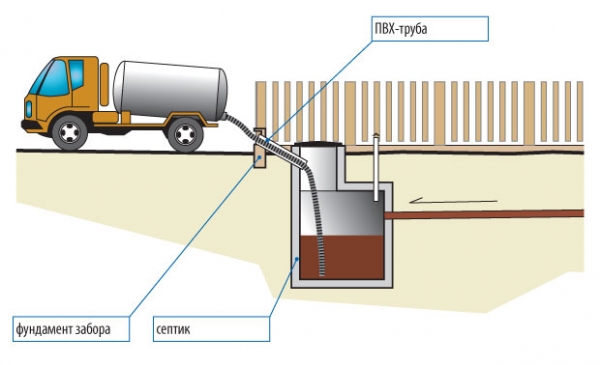

Откачка отходов
Важно! Нарушение санитарных норм и устройство выгребной ямы вблизи жилых построек и водозабора питьевой воды, приводящее к угрозе здоровья людей или загрязнению экологии – уголовно наказуемое преступление (ст. 250 УК РФ).
Объем и глубина выгребной ямы
Стандартная выгребная яма состоит из 2-3 бетонных колец. Объем одного кольца диаметром 1,5 м при высоте, равной 1 м, составляет 1,5 куб. м. Таким образом, выгребная емкость, состоящая из 3 колец, будет иметь объем 4,5 куб. м. При постоянном проживании в доме семьи из 3-4 человек ее потребуется откачивать 3-4 раза в год.
Глубина ямы зависит от уровня прохождения грунтовых вод (но не более 3 м). Этой глубины достаточно, чтобы ассенизаторская машина смогла полностью выкачать ее до самого дна. Не следует закапывать накопительную емкость и на небольшую глубину, так как при промерзании грунта и его пучения она будет просто выдавливаться из земли.
Совет. При высоком подъеме грунтовых вод и невозможности заложения выгребной емкости на большую глубину для обеспечения достаточного объема ямы выбираются кольца большего диаметра.
Порядок монтажа
1. Сливные трубы диаметром 10 см, выходящие из дома, прокладываются ниже точки промерзания грунта под небольшим уклоном в 3-4° так, чтобы вода поступала в яму самотеком. Чтобы добиться требуемого уклона труб, их фиксируют на кирпичных подставках и протягивают вдоль них шнур.
2. Во избежание застревания твердых отходов изгибов и поворотов следует избегать. В местах, где нет возможности достаточно глубоко уложить трубы, их тщательно утепляют.

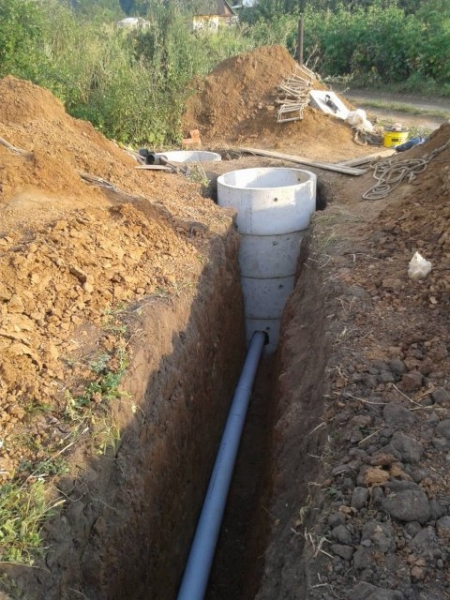

Прокладка сливных труб
3. В месте расположения выгребной ямы готовится котлован. Для удобства проведения дальнейших работ его ширина должна быть на 80-90 см больше, чем ширина бетонных колец.
4. Для того, чтобы в процессе пучения грунта бетонные кольца не выдавило на поверхность, на дно ямы засыпается подушка из слоя битого кирпича, песка или щебня толщиной до 30 см.
5. В подготовленный шахтный колодец с помощью крана или лебедки осторожно, без перекосов, опускаются кольца. В случае, если кольцо все-таки застряло в земле, следует чуть расширить яму и устранить перекос.

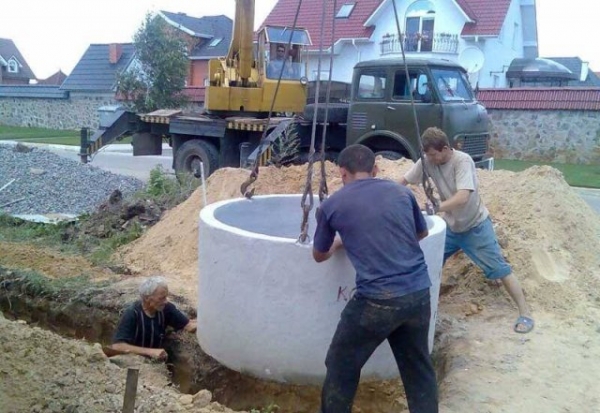

Кольца опускаются с помощью крана или лебедки
6. Во избежание перекосов горизонтальность и вертикальность его расположения проверяется строительным уровнем. Выравнивание кольца и установка его точно на место производится с помощью лома.
7. При отсутствии крана или лебедки кольца можно осторожно скатить в яму по наклонной плоскости. Во избежание появления трещин в бетоне для смягчения удара на предыдущее кольцо укладывают доски. Следует учесть, что в случае нарушения герметичности емкости сточные воды будут поступать в грунт, поэтому следует соблюдать предельную осторожность.

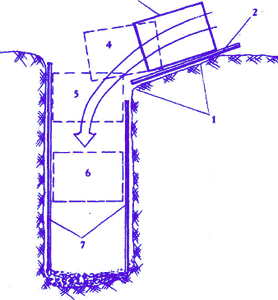

Кольцо скатывается в яму по наклонной плоскости
8. Первым размещается нижнее кольцо, имеющее днище. Можно также залить дно бетоном с добавлением щебня и армировать его металлической сеткой. Чтобы она не осела на дно при заливке раствора, ее укрепляют на деревянных кольях.
Важно! Во избежание разрушения дна установка колец производится только после полного отвердевания бетона минимум через неделю.
9. Места соединения колец гидроизолируют. В качестве изоляции можно использовать уплотнители из старой резины. После прокладки уплотнителя стык обрабатывают раствором бетона с добавлением жидкого стекла. Для этого используется качественный цемент М400. Соотношение его с песком 1:3.

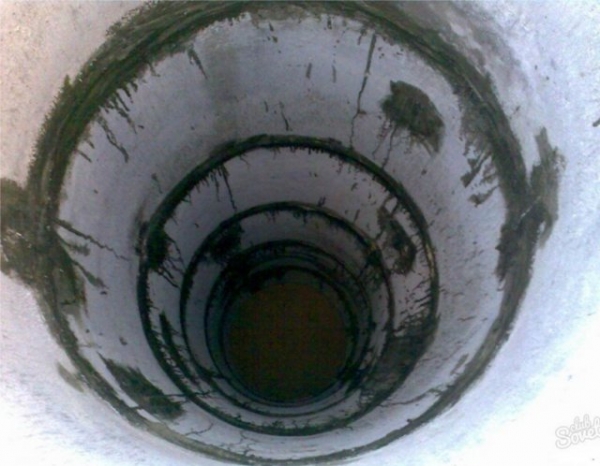

Гидроизоляция стыков
10. Слой гидроизоляции наносится и на само бетонное кольцо. Для этого с его внутренней стороны оно обмазывается битумной мастикой. Внешние стороны после пропитки мастикой оборачиваются рубероидом.

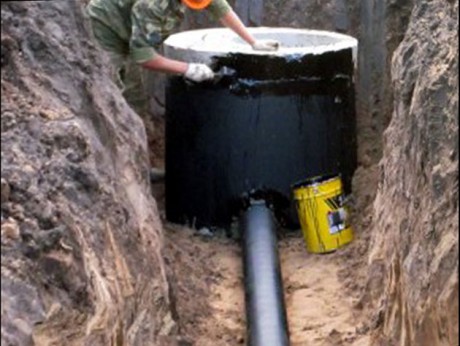

Гидроизоляция бетонных колец
11. После монтажа каждого кольца свободное пространство засыпается землей и утрамбовывается.
12. Для предотвращения от смещения и предохранения от разрыва швов во время подвижки грунта кольца соединяются между собой стальными скобами. Для этого в бетоне просверливается два отверстия, а затем крепежные элементы фиксируются с помощью цементного раствора.

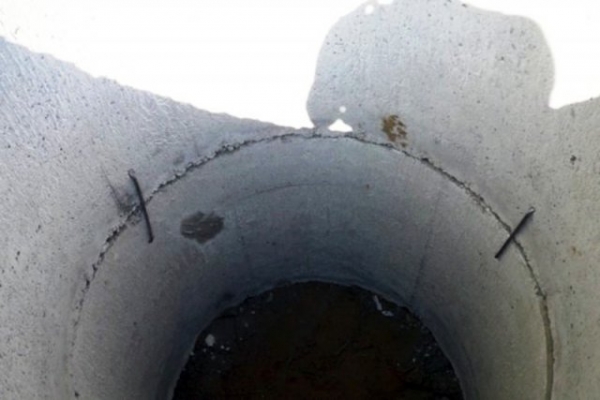

Соединение скобами
13. Вместо скоб можно использовать стальные пластины, скрепленные между собой болтами.

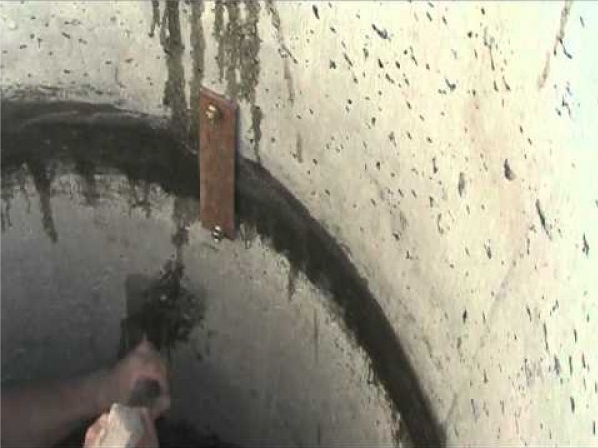

Кольца можно соединить и с помощью болтов
14. Кольца с «замком» стоят чуть дороже. Однако подобное сцепление более надежно и не требует дополнительного укрепления скобами.

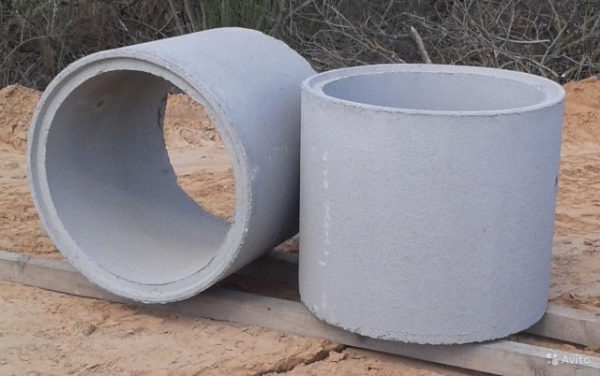

Кольца с замковым соединением
15. После погружения последнего кольца оно закрывается плитой из армированного бетона. Далее крепится плотно закрывающаяся крышка из полимера или металла и герметизируются все стыки.

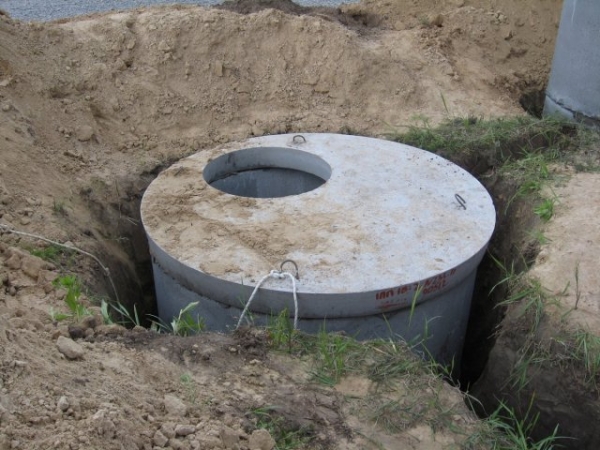

Установка верхней плиты

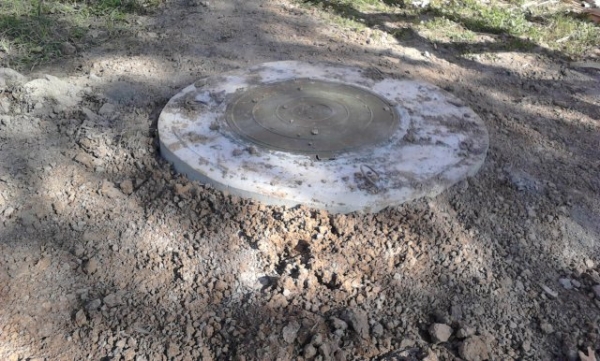

Яма закрывается герметичной крышкой
16. Для вывода взрывоопасного серного газа и метана, образующихся в процессе гниения, емкость для сбора канализационных отходов оборудуют вентиляционной трубой диаметром 10 см.
