Как сделать слив в бане

Собственная банька – мечта большинства домовладельцев. Многие из них приступают к самостоятельному строительству, чтобы воплотить мечту в жизнь. Одним из важнейших моментов при постройке считается организация отвода воды. Грамотно спроектированная и установленная конструкция защитит фундамент и деревянные детали от разрушения, предотвратит возможное появление грибка и неприятных запахов. Как сделать слив в бане по всем правилам? Давайте разбираться.

Система внутренней канализации

Сбор сточных вод в бане может осуществляться разными способами. Выбор оптимального варианта зависит от того, какие полы планируется уложить. Они могут быть протекающими или не протекающими. В первом случае предполагается обустройство специального резервуара для сбора воды, из которого стоки будут уходить в канализацию. Во втором случае оборудуется наклонный пол, и монтируются желоба и трапы, по которым будет уходить вода.

Вариант обустройства слива в бане

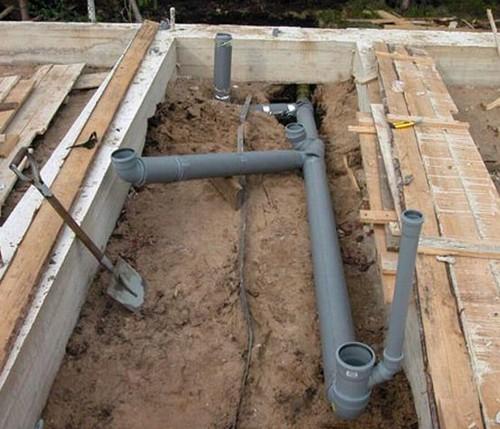

В любом случае канализационная система должна быть оборудована до укладки полов. Общая схема ее монтажа выглядит следующим образом:

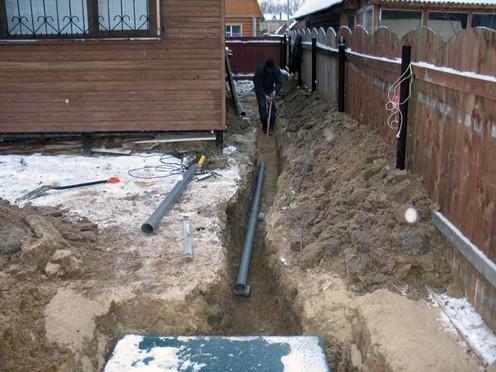

1.  Готовим канавки для канализационных труб. Выполняем их с уклоном в 2 см на каждый погонный метр. Глубина таких траншей может составлять от 0,5 до 0,6 м.
2.  На дно канавок укладываем песчаную подушку высотой около 15 см и тщательно утрамбовываем. При этом не забываем про уклон и постоянно его контролируем.

   Процесс укладки песчаной подушки

3. Укладываем канализационные трубы, выполняя все необходимые соединения.
4. Если в бане предусмотрен туалет, устанавливаем канализационный стояк. Закрепляем его к стене специальными хомутами. Стояк обязательно оборудуем вентиляцией. Для этого либо выводим трубу над кровлей и продлеваем ее там, либо обрезаем стояк немного выше уровня санитарного оборудования и устанавливаем обратный клапан.

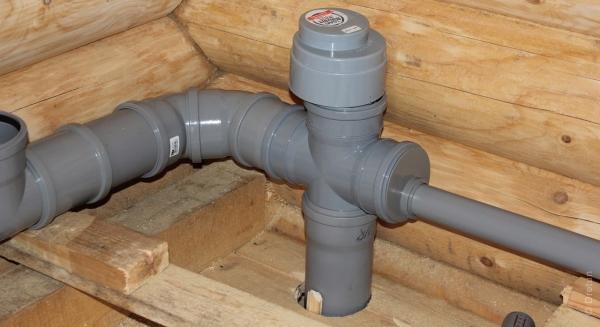

   Монтаж канализационного стояка

5. Настилаем полы.

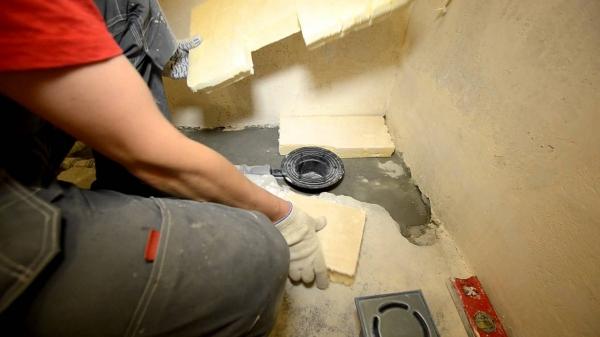

6. К канализационной системе подсоединяем желоба с решетками или же трапы. Это узлы, способствующие беспрепятственному стоку грязной воды, кроме того они удерживают крупные загрязнения, предотвращая засорение системы.


   Присоединяем желоба с решетками

   Важно: Для предотвращения появления в комнате неприятного запаха из канализации, все участки соединения водоприемника с канализационной трубой должны быть оборудованы гидрозатворами. Все модели трапов уже оснащены встроенными гидрозатворами.

На этом монтаж канализации внутри бани можно считать оконченным. Осталось только подключить к системе санитарное оборудование и унитаз, если это необходимо. Теперь пришло время заняться наружной канализацией.

Видео — процесс монтажа канализации в бане своими руками

Как выбрать способ отвода стоков?

Вариантов организации наружной банной канализации может быть множество. При выборе одного из них нужно обязательно учесть следующие моменты:

 предполагаемая интенсивность использования бани;

 размеры постройки;

 тип грунта на участке;

 глубина промерзания почвы;

 наличие или отсутствие на участке канализационной системы;

 возможность подключения к централизованной системе канализации.

Это наиболее важные аспекты, которые позволят определить оптимальный способ отведения воды. Например, для небольшой бани, где два-три человека будут мыться один раз в неделю в теплое время года, не стоит оборудовать сложную канализационную систему с использованием грунтовой фильтрации. Здесь будет вполне достаточно сливной ямы или даже приямка под постройкой. Тогда как для бани, в которой планируется мыться круглогодично, понадобится более сложная отводная система.

Система канализации предназначенная для круглогодичного использования

Важен и тип грунта. Для хорошо впитывающих песчаных почв оптимальным решением станет дренажный колодец. Для глинистых же грунтов это не подойдет. Здесь лучшим вариантом станет обустройство сливной ямы, откуда стоки будут периодически удаляться. При монтаже системы не нужно забывать и об уровне промерзания почвы. Если его не учитывать, вода в трубах, проложенных выше этого уровня, в сильные холода замерзнет и разрушит канализацию.

Способы обустройства отведения стоков

Существует несколько эффективных и относительно малозатратных способов организации слива воды в бане. Все они достаточно легко выполняются самостоятельно. Рассмотрим их главные достоинства и недостатки.

Сливной колодец

Представляет собой герметичную емкость, в которой накапливаются стоки, поступающие из бани. Когда колодец наполняется, его опорожняют при помощи специальной машины. Достоинства системы:

 простота в обустройстве;

 не требует особого ухода;

невысокая стоимость.

Обустройство сливного колодца

К недостаткам можно отнести следующее:

необходимость регулярного вызова ассенизаторской машины, что влечет определенные расходы.

 организация удобного доступа спецтехники к колодцу;

сливной колодец должен быть обустроен в самой низкой точке участка.

Дренажный колодец

Выполняется в виде ямы, заполненной фильтратом, который очищает стоки. В качестве наполнителя можно использовать песок, щебень, мелкие обломки кирпича или печной шлак. Достоинства конструкции:

 невысокая стоимость;

простота в обустройстве.

Дренажный колодец — как элемент отведения воды из бани

Недостаток у системы один – необходимость примерно в полгода раз менять загрязнившийся фильтрат или чистить его, что требует серьезных трудозатрат.

Приямок

Яма, вырытая непосредственно под полом моечной комнаты в бане. Ее дно заполняется фильтратом, через который проходят стоки, очищаются и постепенно проходят в нижние слои грунта. Достоинства системы:

 не требуется использование трубопроводов и других конструктивных элементов;

 невысокая стоимость монтажа.

Приямок — самый простой способ обустройства канализации в бане

К числу недостатков относят:

 невысокая пропускная способность;

технология непригодна для использования при строительстве бани с плитным фундаментом;

подходит для использования только на хорошо впитывающих грунтах.

Использование метода грунтовой фильтрации

Представляет собой систему, состоящую из септика и расходящихся от него труб, по которым отводится очищенная вода. Трубы прокладываются под уклоном, чтобы жидкость шла самотеком и впитывалась почвой. Достоинства конструкции:

 полностью автономная работа;

 может использоваться для обустройства полноценной канализационной системы с несколькими точками для сбора стоков;

 возможность очистки не только «серых», но и «черных» стоков, в этом случае устанавливается как минимум анаэробный септик.

Метод грунтовой фильтрации канализационных стоков

Значимые недостатки:

 необходимость выделения участка под септик;

 трудоемкий процесс установки, необходимость проведения большого количества земельных работ;

достаточно высокая стоимость оборудования и расходных материалов.

Как вариант можно рассмотреть подключение к централизованной канализации. Это оптимальное решение проблемы сточных вод. В этом случае не понадобятся никакие внешние устройства для приема и переработки стоков. Еще один плюс – возможность подключения сразу нескольких точек водозабора. Недостатками этого варианта можно считать высокую стоимость услуг подрядных организаций и бюрократическую волокиту, которая нередко возникает при оформлении разрешительной документации.

Сливной колодец: технология изготовления

Сливная яма – практичное решение для отвода сточных вод. Она может быть обустроена разными способами. Самый простой – вкопать в землю пластиковую или металлическую емкость. Можно сделать яму из железобетонных колец, залить стенки бетоном или выложить их кирпичом. Рассмотрим подробно последний вариант.

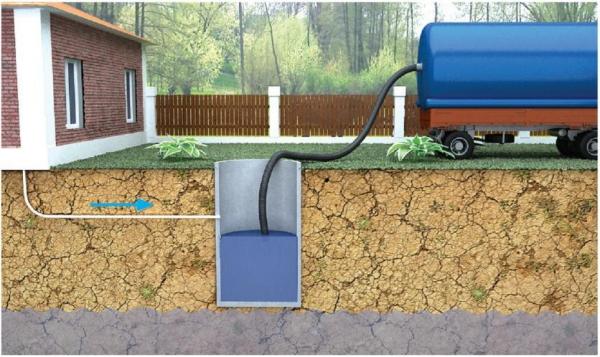

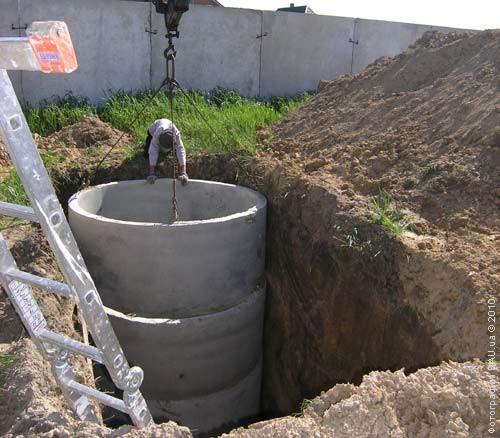

Сливной колодец — отличное решения для слива канализационных стоков

Начинаем с выбора подходящего места. Оно должно быть расположено в самой низкой точке участка, поскольку сточные воды должны будут двигаться самотеком. Кроме того, учитываем, что яму регулярно нужно будет освобождать от стоков, поэтому необходимо обеспечить удобный подъезд дляассенизаторской машины. Наметив месторасположение, приступаем к работе:

1.  Копаем яму. Это трудоемкий процесс, который можно облегчить, воспользовавшись экскаватором. Если это невозможно, копаем лопатой, внимательно наблюдая за состоянием стенок. Они должны быть ровными и не осыпаться. Форма ямы может быть любой. Оптимальный вариант – квадрат или прямоугольник, который намного проще формировать.

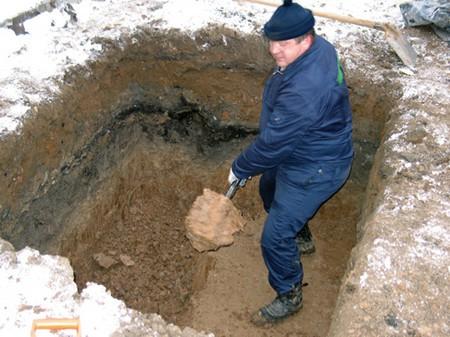

   Выкапываем яму для сливного колодца

2. Готовим дно. Для эффективной чистки резервуара его дну необходимо придать небольшой уклон, направленный к люку. На подготовленную поверхность засыпаем песчаную подушку толщиной порядка 15 см. Затем бетонируем дно. Ждем до полного высыхания.


   Готовим дно для сливного колодца

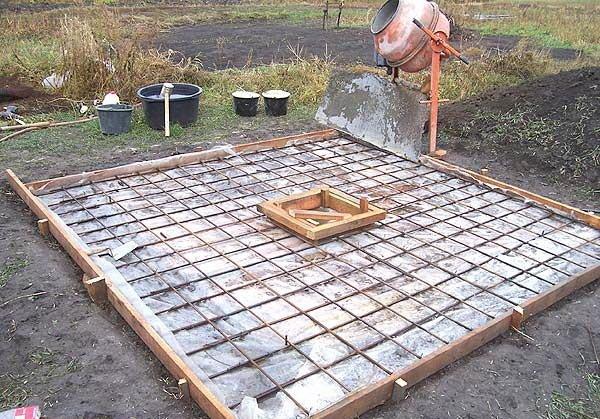

   Совет: Вместо того чтобы бетонировать дно сливной ямы, можно уложить железобетонную плиту нужного размера.

3. Выкладываем стены. Материал для работы – красный кирпич, можно использовать и бывший в употреблении. В качестве раствора выбираем смесь глины и песка. Кладка выполняется обычным способом со смещением кирпича наполовину в каждом последующем ряду. Толщина кладки не должна быть меньше 0,25 м. Не забываем в одной из стен установить входную трубу, по которой будут поступать стоки.

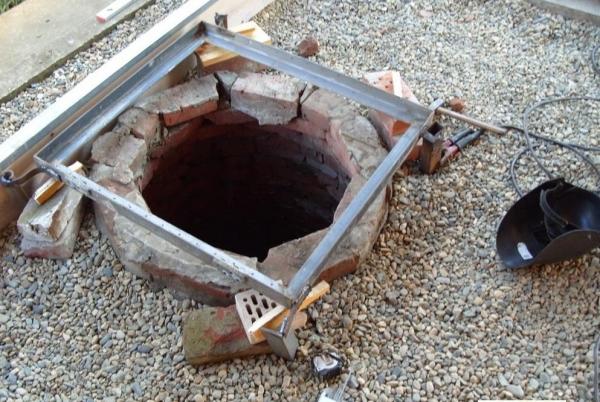

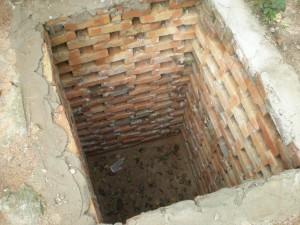

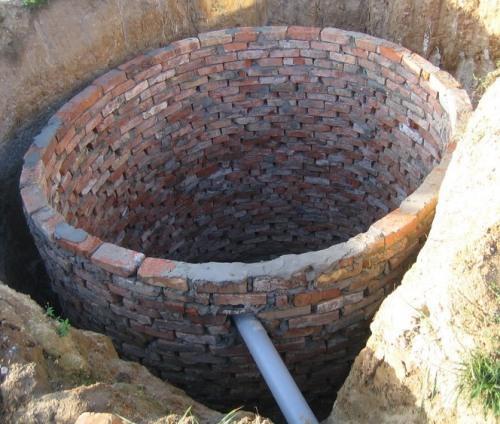

   Обустройство сливного колодца из кирпичей

4. Герметизируем конструкцию. Поскольку кирпичные стены частично водопроницаемы, их необходимо обработать герметиком. Для работы выбираем битумную мастику или же похожий состав. Наносим его на стены, точно соблюдая инструкции производителя.
5. Устанавливаем перекрытие. Оптимально выполнить его из железобетона, который отличается прочностью и долговечностью. Верхняя часть ямы должна быть перекрыта с каждого бока на 30 см. Отверстие для откачки размещаем над участком, где выполнен наклон дна. Перекрытие монтируется в несколько этапов. Сначала устанавливаем опалубку и заливаем первый слой бетона, толщиной 5-7 см. Поверх укладываем металлические прутья и заливаем второй слой бетона. Даем раствору хорошо просохнуть.

   Устанавливаем перекрытие для сливного колодца

6. Устанавливаем люк. Накрываем перекрытие пленкой и засыпаем почвой так, чтобы снаружи остался только люк.

Сливная яма готова к эксплуатации.

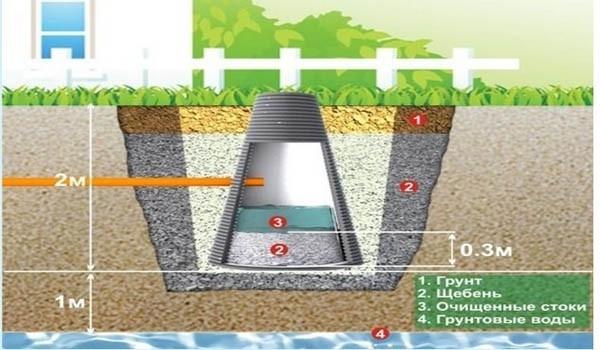

Дренажный колодец

Такая система может быть установлена только на участке с глубоко расположенными подпочвенными водами. Иначе в силу конструктивных особенностей дренажного колодца он будет постоянно наполнен грунтовой водой, а для стоков места уже не останется. Прежде, чем приступить к работе, определяем место, где будет располагаться колодец. Оптимально отнести его от стены бани на 2 метра. Если расстояние будет больше, возникнут определенные сложности с организацией необходимого уклона сливной трубы, который необходим, чтобы стоки сливались самотеком.

Дренажный колодец — это отличный способ обустройства канализации в бане

Кроме того, близкое расположение колодца грозит фундаменту намоканием или проседанием. Определившись с местом установки, выясняем, какие материалы нам понадобятся для монтажа. Это зависит от типа грунта. Если он не осыпается, нам не понадобится укреплять стенки ямы. Однако такие почвы встречаются далеко не везде. Чаще всего стенки нужно укрепить. Сделать это можно разными способами:

Вкопать металлическую или пластиковую емкость без дна, в стенках которой необходимо проделать отверстия для оттока воды.

Дренажный колодец изнутри

Выложить диким камнем или кирпичом, будет достаточно кладки в полкирпича. Кладку необходимо выполнять с зазорами, через которые будет уходить влага.

Уложить друг на друга старые покрышки с отрезанными краями и вырезанными отверстиями для оттока воды.

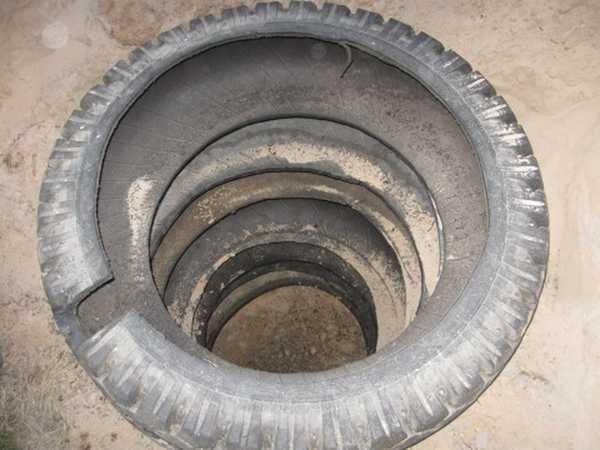

Дренажный колодец из покрышек

Укрепить стенки прямоугольного колодца листами волнового шифера, уложенного так, чтобы волны каждого предыдущего листа располагались перпендикулярно волнам последующего.

Приступаем к работе:

1. Готовим яму для колодца. Оптимально, если по форме она будет цилиндрическая. Давление на стенки в таком случае будет равномерным. Кроме того, яма такой формы реже будет требовать ремонта.

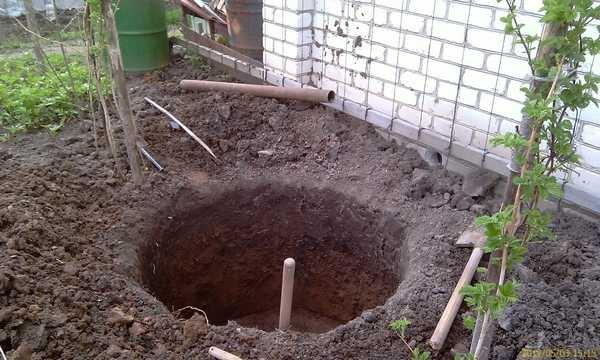

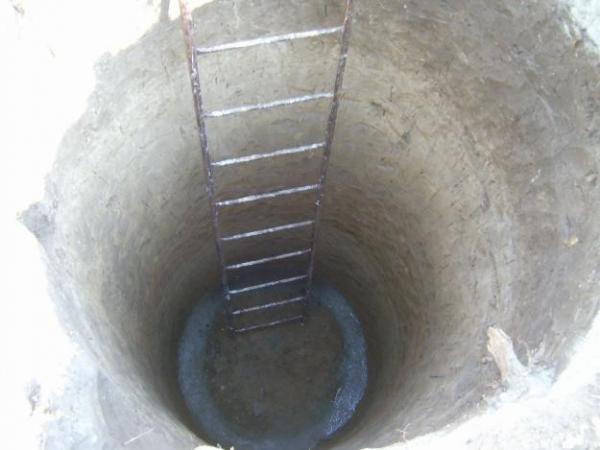

   Готовим яму для колодца

2. Укрепляем стены любым описанным выше способом.
3. Готовим фильтрующий слой. Засыпаем на дно колодца подушку из щебня, керамзита или битого кирпича. Поверх укладываем слой песка.

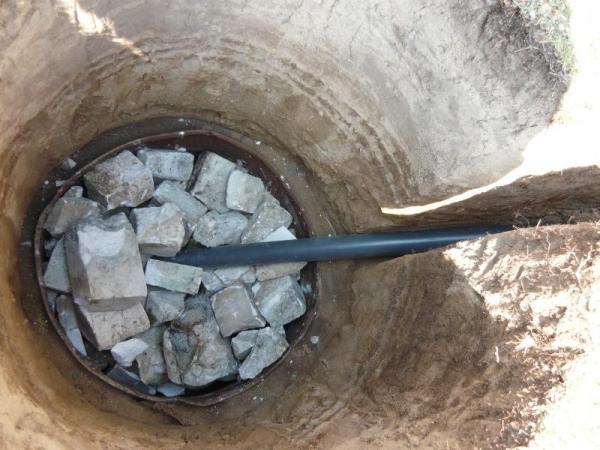

   Фильтрующее основание на дне дренажного колодца

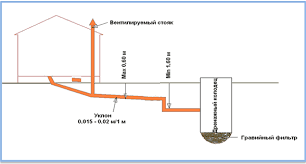

4. Подводим сливную трубу. Для этого от бани копаем траншею с небольшим наклоном к колодцу. Оптимальная величина уклона составляет порядка 10 мм на метр. Не забываем, что трубу нужно проложить ниже уровня промерзания грунта, поэтому копаем траншею достаточной глубины. Устанавливаем вывод сливной трубы в колодец.
5. Монтируем крышку колодца. Ее можно сделать металлической или бетонной. Не рекомендуется делать ее несъемной, поскольку примерно раз в полгода колодец придется чистить или менять фильтрат. Накрываем крышку пленкой и засыпаем землей.

Внешний вид дренажного колодца

Дренажный колодец готов к использованию.

Совет: Если на участке песчаный хорошо впитывающий грунт, вместо колодца можно обустроить горизонтальную дренажную подушку. Она представляет собой траншею длиной около 1 м, шириной 0,3 м и глубиной 1 м. На дно выкладывается подушка из щебня высотой 20 см, поверх насыпается грунт. Стоки выводятся непосредственно на эту подушку, очищаются и впитываются в почву.

Приямок

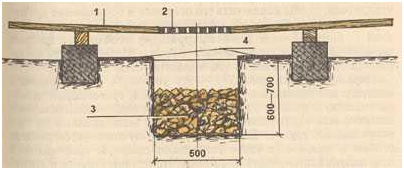

Приямок представляет собой резервуар для стоков, расположенный непосредственно под помывочной комнатой. Нужно понимать, что такая система будет эффективна только для небольших бань, которые используются нечасто. Работы по обустройству приямка выполняются в следующей последовательности:

1. Под будущим полом выкапываем яму, объема которой будет достаточно для сбора воды.
2. Стенки ямы укрепляем любым доступным способом: кирпич, дикий камень или шифер.
3. На дно получившегося резервуара укладываем фильтрующую подушку. Сначала укладывается слой щебня, битого кирпича или керамзита. Поверх этого слоя кладем песок.
4. Поверх ямы монтируем лаги. На них укладываем деревянный пол, половицы которого не должны плотно прилегать друг к другу, чтобы вода могла стекать в приямок.

Совет: Половицы деревянного пола, уложенного над приямком, можно не прибивать к лагам. В этом случае их можно будет при необходимости снимать и выносить на улицу для просушки.

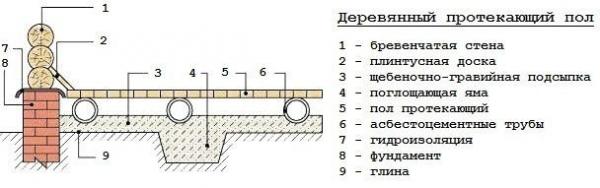

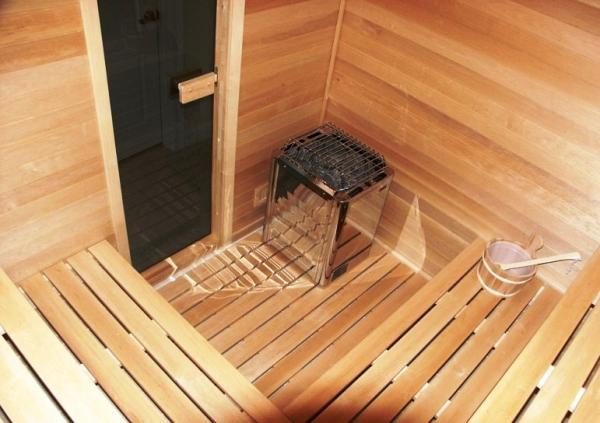

Пол в бане

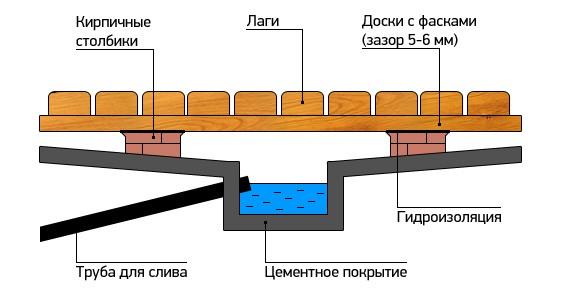

Существует еще один вариант обустройства приямка, который в данном случае играет роль водосборника, из которого стоки, достигнув определенного уровня, отводятся в канализацию или септик. Такая система обычно обустраивается под «протекающими» полами. Приступаем к работе:

1. Под полом выкапываем небольшую яму в форме куба, минимальная длина ребра составляет 0,5 м.

   Вариант обустройства канализации в бане

2. Гидроизолируем дно и стенки ямы. Можно использовать любой подходящий материал, но оптимально залить их бетоном.
3. Подводим к приямку трубу на высоте 10 см от пола. Она должна выходить за пределы бани под небольшим уклоном, чтобы вода самотеком уходила из приямка.
4. Устанавливаем гидрозатвор. Этот элемент необходим, чтобы предупредить проникновение в помещение бани неприятных канализационных запахов. Простейший вариант самодельногогидрозатвора – металлическая пластина, установленная с наклоном. Фиксируем ее к трубе в трех местах, оставляя незафиксированной нижнюю часть. Важно: от дна приямка до нижнего края пластины должно быть 5 см. Еще один вариант самодельного гидрозатвора – детский резиновый мяч, закрепляемый над сливом приямка. Когда резервуар наполнен водой, он всплывает и открывает слив. Как только вода стекает, мяч опускается и закрывает трубу.

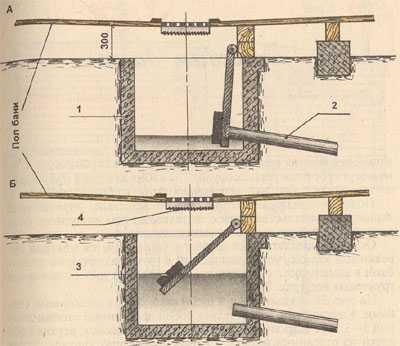

   Схема установки гидрозатвора

   Грунтовая фильтрация

Один из основных элементов такой системы – автономный септик, который является одновременно отстойником и распределяющим колодцем. От него отходят дренажные трубы, которые распределяют очищенную воду по участку. Септик можно приобрести в магазине или собрать самостоятельно. В последнем случае наиболее простой вариант для самостоятельного изготовления – конструкция из пластиковых или металлических емкостей. Эффективно работает септик из бетонных колец, а также конструкция, выполненная из бетона или кирпича.

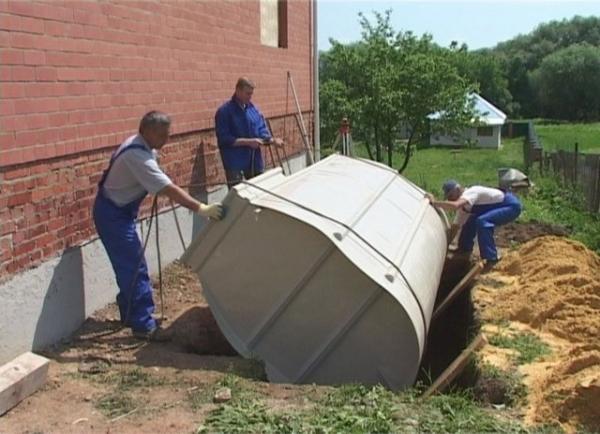

Септик — отличное решение для отвода канализационных стоков

В любом случае монтаж системы начинаем с монтажа септика. Резервуар устанавливаем на глубину 1, 2-2,5 м. Глубже опускать бак не нужно, иначе может возникнуть проблема с доочисткой стоков, которую проводят анаэробные бактерии. К септику подводим канализационную трубу. Она должна быть заглублена ниже уровня промерзания почвы. После монтажа септика приступаем к подготовке дренов, так называют дренажные трубы.

Их длина и диаметр зависят от количества стоков. Чаще всего используются стандартные пластиковые трубы диаметром 11 см. Можно взять обычные пластиковые канализационные трубы и проделать в них отверстия. Нужно знать, что в верхней части детали диаметр отверстий должен быть меньше, чем у тех, что расположены в нижней. Это делается для того, чтобы отток воды был равномерным. Количество отверстий в начале и в конце трубы также различается. В самом начале перфорация выполняется чаще, а в конце – реже и большая их часть приходится на нижнюю половину трубы.

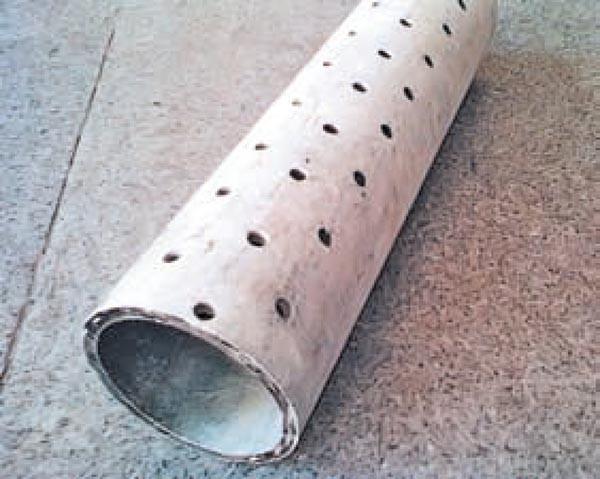

Образец дренажных труб

Для грамотного обустройства дренажа используются несколько правил:

длина каждой дрены не может быть больше 25 м;

глубина укладки труб составляет около 1,5 м, обязательно ниже уровня промерзания почвы;

минимальное расстояние между дренами – 1,5 м;

минимальная ширина траншеи под трубу – 0,5 м, оптимальная ширина – 1 м.

После того, как были подготовлены трубы, можно приступать к их монтажу:

1. Копаем траншеи нужного размера. Не забываем при этом, что трубы должны лежать под уклоном, который составляет примерно 1,5°. Периодически проверяем наличие нужного уклона строительным уровнем.

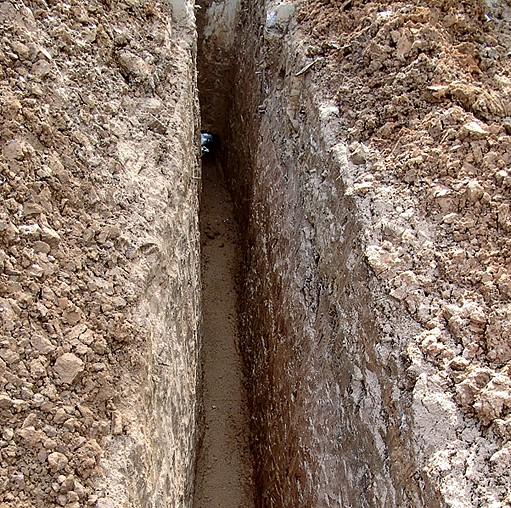

   Копаем траншеи под канализационные трубы

2. Готовим дно траншеи к укладке. Процедура будет зависеть от типа почвы. Для глинистых грунтов на дно укладываем песчаную подушку высотой около 10 см, а поверх нее – гравийную такой же величины. На суглинках для предотвращения заиливания трубу оборачиваем фильтрующим материалом, гравийную подушку же можно не использовать. На песчаных почвах используется и гравийно-песчаная подушка и обертывание геотекстилем.

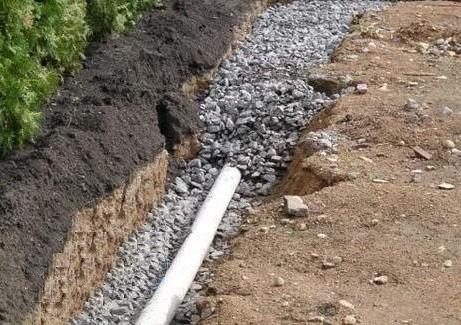

   Укладываем трубы

3. Поверх дренажной трубы насыпаем еще один слой гравия толщиной около 10 см, после чего засыпаем траншею грунтом.

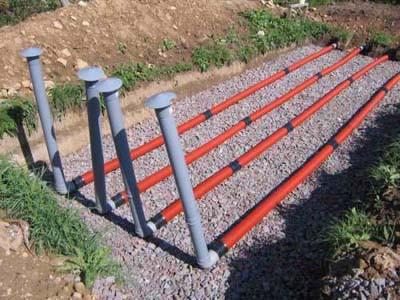

4. Фильтрационная система должна иметь вентиляцию. Поэтому на конце дрены монтируем вентиляционную трубу высотой порядка 0,5 м. Чтобы защитить ее от попадания мусора, сверху устанавливаем защитный элемент.

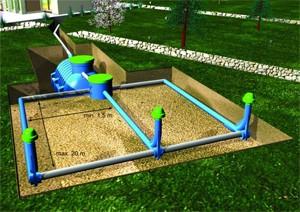

Схема — использование септика, как элемента обустройства канализации в бане

Важно: Система грунтовой фильтрации требует периодического обслуживания. Оно заключается в замене заилившейся песчано-гравийной подушки и грунта под ней. В зависимости от загруженности системы такие работы проводятся один раз в 10-15 лет или реже.

Грамотно организованный слив воды в бане – залог ее долгого и беспроблемного функционирования. Он убережет постройку от разрушающего воздействия влаги и предотвратит загрязнение участка сточными водами.Даже для небольших бань обустройство канализационной системы обязательно, тем более она необходима для больших помещений с отдельной душевой комнатой и туалетом. Отнестись к организации слива следует со всей ответственностью, не допуская ошибок и недоделок. И тогда новая баня будет только радовать своего владельца долгой безупречной службой.
