Как сделать регулируемый пол

Новая для многих наших соотечественников технология, дает возможность значительно сократить время на обустройство половых покрытий. Как и любая технология, кроме достоинств имеет и довольно «проблемные» характеристики. Но в том и состоит профессионализм строителей, чтобы уметь среди многочисленных вариантов устройства полов выбрать именно тот, который будет оптимальным в данном конкретном случае.

Как сделать регулируемый пол

Как устроен и «работает» регулируемый пол

Финишные половые покрытия устанавливаются по деревянным лагам (в случае использования половых досок) или по сплошному основанию из листов клееной фанеры или ОСП (в случае использования ламината или мягких покрытий).

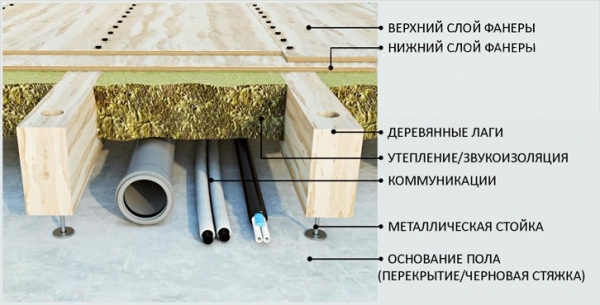

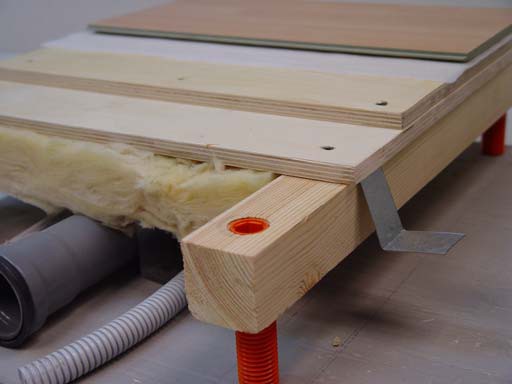

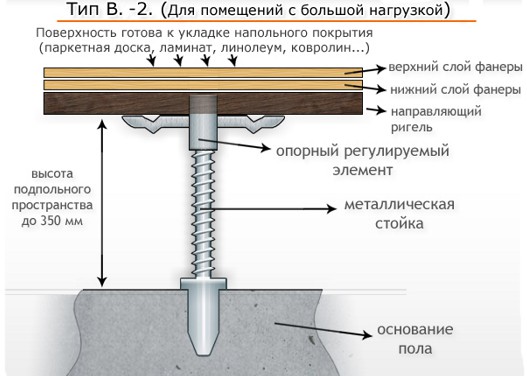

Схема регулируемого пола

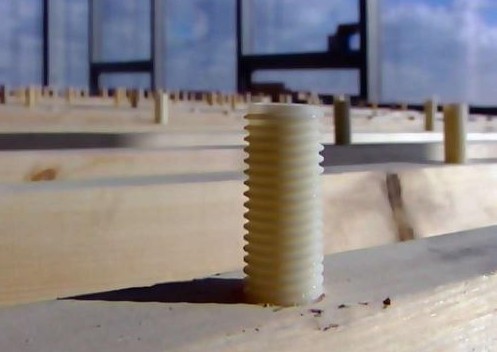

Болты для регулируемого пола

Очень важный момент во время строительства любых полов – несущая поверхность должна располагаться в строго горизонтальном положении.

Добиться такого результата при помощи неподвижных лаг очень сложно, часто приходиться использовать различные клинья или подкладки для выравнивания пространственного положения. Эти клинья могут из-за неправильной фиксации или вследствие иных причин выпадать, полы начинают прогибаться и скрипеть. Устранить такие проблемы без демонтажа части покрытий невозможно, а демонтаж связан с большими потерями времени и денег.

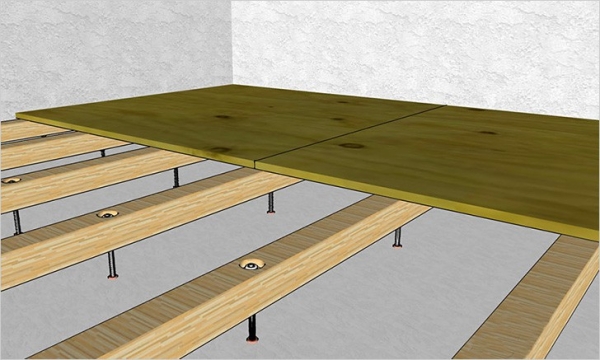

Регулируемые полы своими руками — схема одного из возможных вариантов

Регулируемые полы позволяют идеально выравнивать поверхности на любых неровных основаниях. Кроме того, механизм выравнивания дает возможность регулировать зазор между полом и несущим основанием, а это позволяет размещать в этих местах различные инженерные сети.

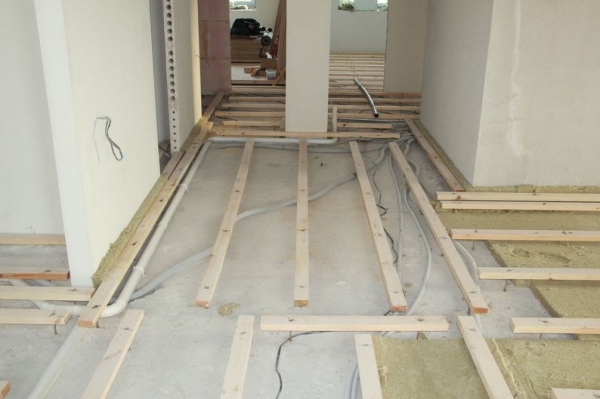

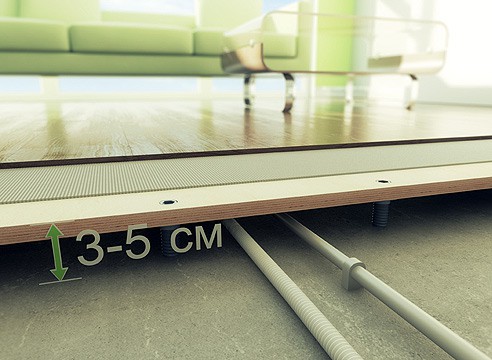

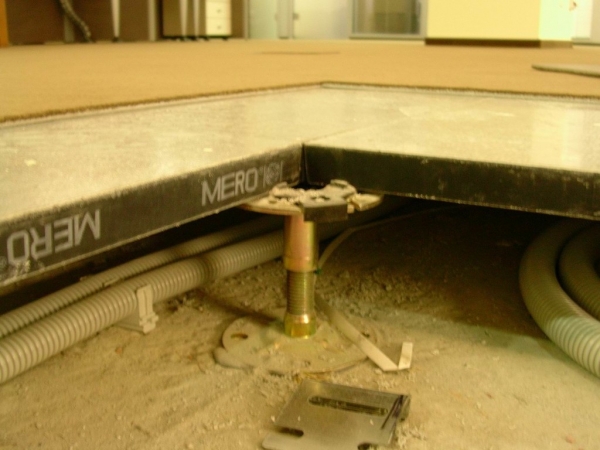

Коммуникации под регулируемыми полами

Регулируемые полы состоят из пластиковых болтов-стоек или металлических шпилек, половых лаг или фанерных листов. Производится много модификаций систем регулирования, но принципиальных различий между ними нет. При помощи вращения резьбовых соединение происходит плавное опускание/поднимание элементов конструкций, таким способом можно точно установить основание полов в требуемом положении.

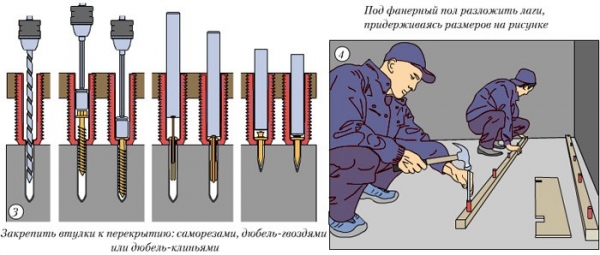

Схема пола регулируемого

Существует несколько видов регулируемых полов, следует ознакомиться с ними подробнее.

Регулируемый пол. Виды

Таблица. Виды и краткие характеристики регулируемых полов

Виды регулируемых полов	Характеристики	Иллюстрация
С пластиковым механизмом регуляции	Могут реализоваться в сборе с лагами или отдельными комплектами. Заводские полы устанавливать намного быстрее, они имеют нарезанную резьбу в лагах, нет надобности размечать и сверлить отверстия. Размеры лаг 30×50 мм, расстояния между болтами 40 сантиметров. Лаги рекомендуется устанавливать с шагом 30÷40 сантиметров, конкретные значения нужно выбирать с учетом предполагаемой максимальной нагрузки на пол.	Пластиковые болты-стойки для устройства регулируемого пола
С металлическим механизмом регуляции	Вместо пластиковых соединений применяются металлические шпильки с гайками и шайбами. Могут выдерживать увеличенные нагрузки, но работать с ними несколько сложнее.	Анкеры для регулируемого пола
На металлических уголках	Преимущество – возрастает устойчивость лаг, есть возможность создавать сложные конструкции полов с учетом особенностей планировки комнат. Недостаток – значительно увеличивается время монтажа.	Уголки

Регулироваться могут как лаги, так и плиты. Второй вариант применяется только для настила мягких половых покрытий или ламината, первый вариант можно использовать для всех видов финишного покрытия пола.

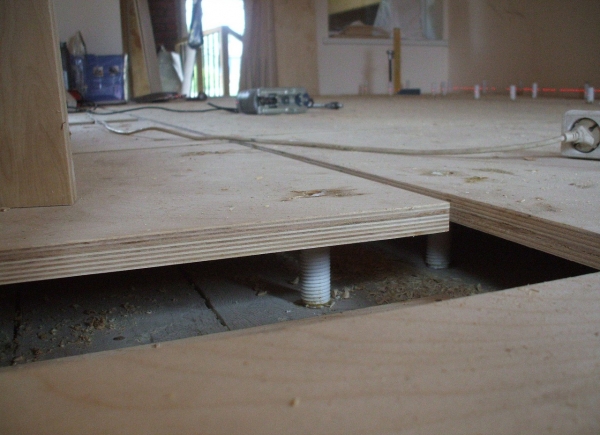

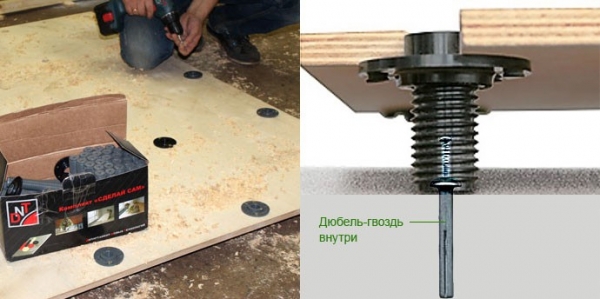

Регулируемая фанера

При желании можно регулируемые полы сделать самостоятельно, этот вариант имеет свои неоспоримые преимущества. Главные из них – значительно ниже себестоимость и возможность подбирать параметры лаг в зависимости от конкретных особенностей эксплуатации. При желании система регулируемых полов позволяет выполнять утепление пола, что очень важно в условиях высоких цен на энергоносители.

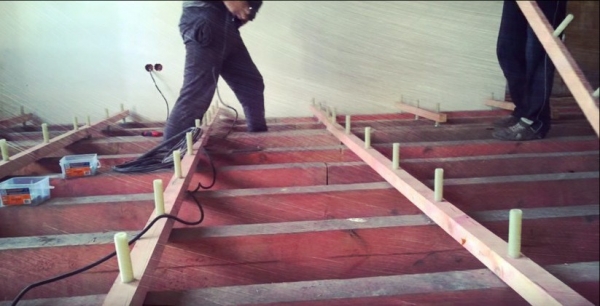

Технология монтажа заводских регулируемых лаг на пластиковых болтах

Исходные данные. Несущее основание – бетон или цементно-песчаная стяжка, используется комплект регулируемых лаг заводского изготовления. Сразу скажем, что это самый дорогой вариант регулируемых полов.

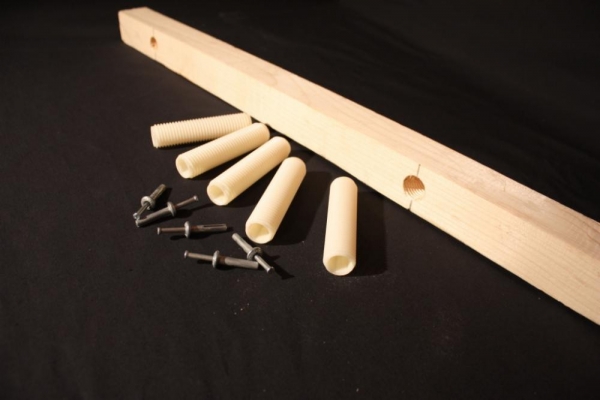

Комплект регулируемых лаг

Шаг 1. Сделайте замеры помещения для определения количества лаг. Полы в бане не имеют большой нагрузки, расстояние между лагами можно увеличить до 45 сантиметров.

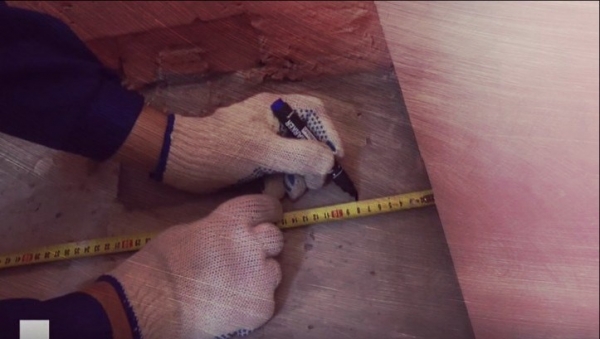

Выполняем замеры

Шаг 2. Отбейте на сяжке расстояния между лагами. Для этого пользуйтесь веревкой с синькой, с ее помощью работа будет выполнена быстро и качественно.

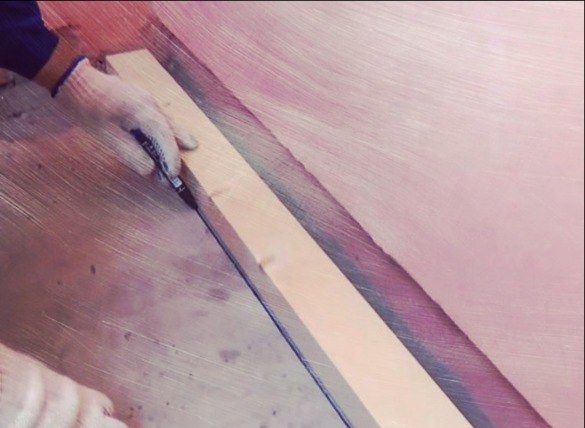

Разметка

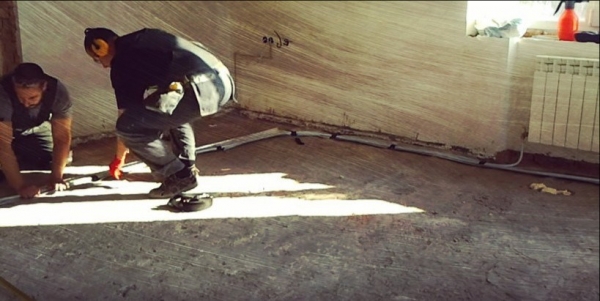

Прокладка коммуникаций до монтажа лаг

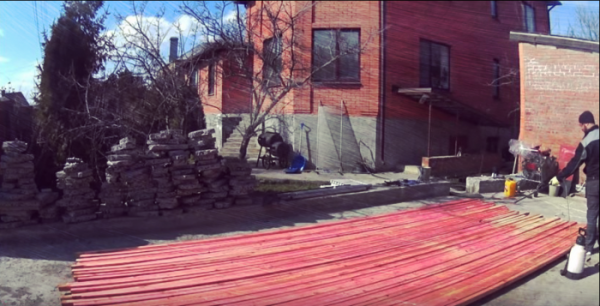

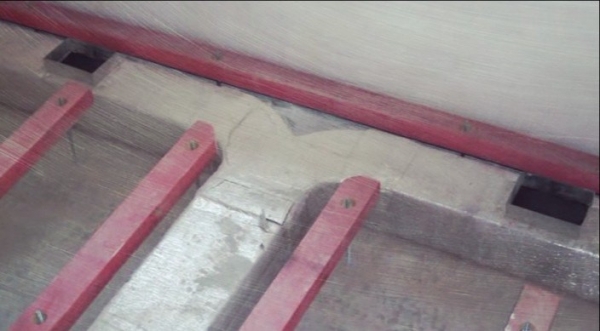

Нанесение пропитки на лаги

Шаг 3. Отрежьте лаги по требуемой длине. Длина реализуемых заводских лаг в большинстве случаев составляет четыре метра. Внимательно продумайте, как нужно размечать лаги, чтобы минимизировать количество отходов. Расстояние от линии отрезания до ближайшего регулировочного болта должно быть не менее десяти сантиметров. Если торец будет ближе, то появляются риски образования трещин под нагрузками.

Шаг 4 . Разложите лаги около отмеченных линий. Для монтажа вам понадобится небольшая дрель с перфоратором, специальный ключ для ввинчивания болтов, добойник для фиксации дюбелей, отвертка, стамеска и молоток.

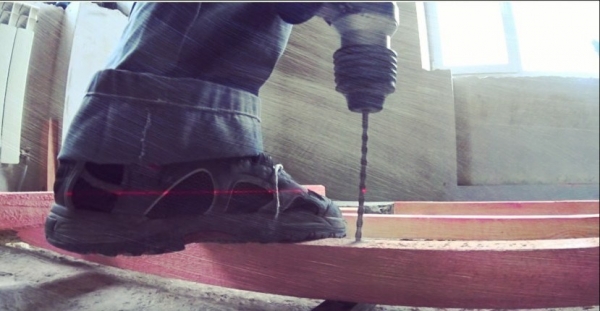

Высверливание отверстия в лаге

Шаг 5. Установите в вертикальное положение первую лагу, ввинтите в отверстие с резьбой пластиковые болты. Поставьте нижние концы болтов на линию и просверлите в бетонном основании отверстие под дюбель. Глубина отверстий под дюбель должна на 2÷3 сантиметра превышать его длину. Это связано с тем, что в отверстии всегда остается определенное количество бетона, если не сделать запас по длине, то он помешает забить дюбель полностью.

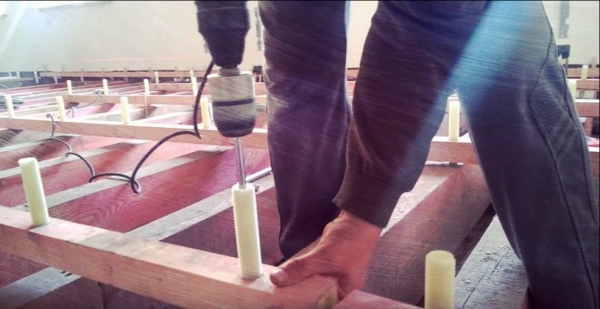

Вкручивание пластиковых втулок

Вкручивание втулки

Вкрученные стойки

Шаг 6. Наживите дюбеля, но не забивайте их до упора. Дюбель не должен препятствовать вращению пластиковых болтов. При помощи длинного уровня устанавливайте правильное положение лаг. Если лага установлена – прочно зафиксируйте дюбель. Продолжайте по очереди устанавливать лаги в отмеченных местах, постоянно уровнем контролируйте их положение.

Такой алгоритм установки предлагают производители, так поступают многие строители, получающие зарплату не с выработки, а почасовую. Тот, кто работает с выработки, делает иначе. Как? Они берут гидроуровень и на двух противоположных стенах отбивают нулевой уровень лаг. Затем вбивают в этих местах гвоздики или дюбеля (в зависимости от материала изготовления стен) и натягивают веревки. Веревки натягиваются с таким расчетом, чтобы они находились по концам лаг. Если длина помещения не больше длины лаг, то понадобится две веревки. Если лаги пришлось соединять, то три. Веревка натягивается только после того, как лаги уже расставлены по местам фиксации.

Дальше все просто и быстро. Каждая лага устанавливается по веревке, она не должна ее касаться, нужно проверять, чтобы зазор между веревкой и лагой был минимальным. Вот и все, таким способом вам удастся не только в разы увеличить скорость монтажа регулируемого пола, но и значительно повысить его качество.

Есть прямая зависимость между точностью и количеством измеряемых плоскостей. Что имеется в виду? Велика вероятность, что положение первой лаги отклонилось от нужного уровня на один миллиметр. Это немного, все нормально. Но дело в том, что следующие проверки будут делаться с учетом этого отклонения, опять появляется вероятность ошибки в миллиметр, и так по возрастающей. Именно с этой целью делается шаблон, если нужно отрезать большое количество одинаковых деталей, а не снимаются размеры с каждой готовой детали по очереди. В данном случае веревка выполняет роль шаблона.

Шаг 7. Отстрой широкой стамеской срубите выступающую часть пластикового болта.

Срубите выступающую часть втулки

Пол на пластиковых болтах — проверка

Видео — Технология монтажа регулируемых полов

 Установка лаг на металлических пластинах

Главное достоинство таких полов – значительно повышается устойчивость крепления за счет увеличение площади нижнего упора. Недостаток – увеличиваются сроки, невозможность делать работу самостоятельно.

Установка лаг на металлических пластинах

Лаги фиксируются к П-образным пластинам при помощи саморезов, регулировка по высоте расположения лаг производится при помощи ряда вертикально расположенных отверстий по обеим сторонам пластины.

Шаг 1. С помощью веревки с синькой сделайте разметку мест расположения половых лаг. Рассчитайте необходимое количество материала и доборных конструкций.

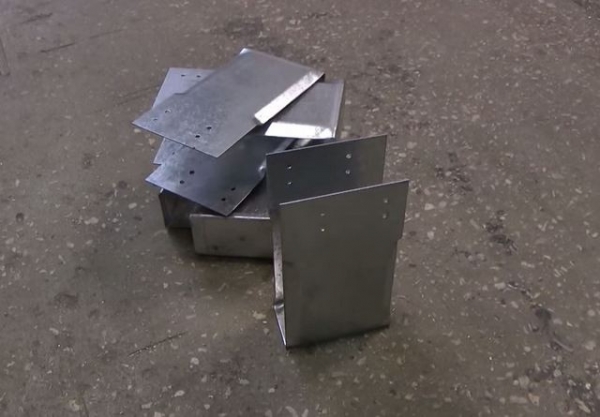

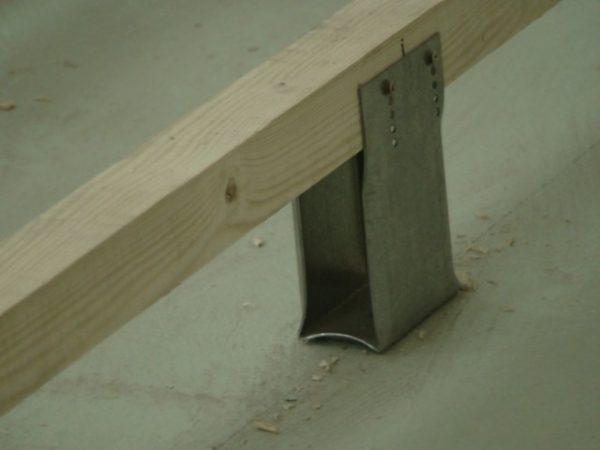

П-образный кронштейн

Шаг 2. Определите уровень пола, сделайте метки на стенах. Расставьте по линиям металлические пластины и лаги. Ширина пластин должна соответствовать шине лаг. Расстояние между пластинами зависит от параметров лаг, для бани достаточно сорока сантиметров.

Проведение разметки

Шаг 3. Дюбелями зафиксируйте пластины к бетонному основанию. Дюбеля сразу забивайте до упора, потом их очень трудно подтянуть – сверху лежит лага и препятствует к нему доступ. Если во время фиксации металлические пластины немного сдвинулись – ничего страшного. Во время установки лаги немного подогните их боковые части в нужную сторону.

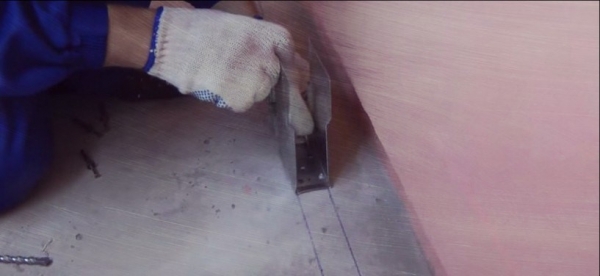

Фиксация кронштейна

Шаг 4. Возьмите первую лагу, поставьте в нужном положении ее концы. В таком положении прикрепите лагу к боковым поверхностям П-образных пластин, для фиксации используйте саморезы по дереву. Теперь можно фиксировать пластины, расположенные посредине лаги. Но для этого постоянно проверяйте горизонтальность, лага под собственным весом немного прогибается. Если есть желание сделать работы быстрее и качественнее, то пользуйтесь веревками для выставления горизонтального уровня. Как это делается рассказано выше. Следите, чтобы саморезы не раскололи лаги, выбирайте их по размерам, вкручивайте под небольшим уклоном вниз.

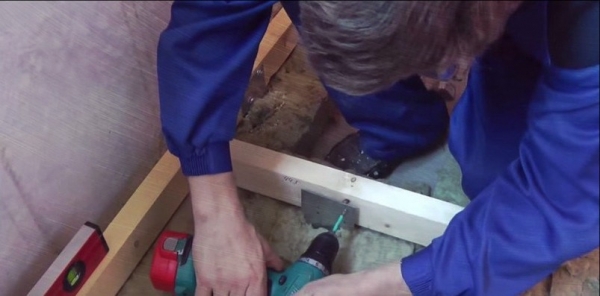

Фиксация лаги

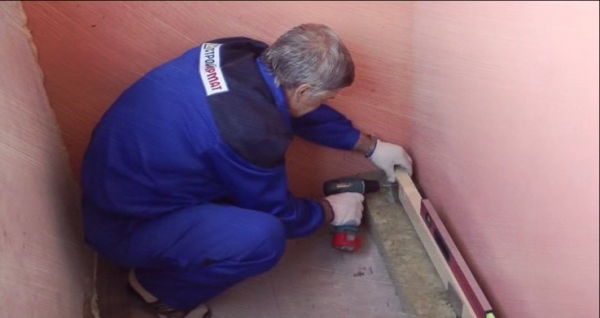

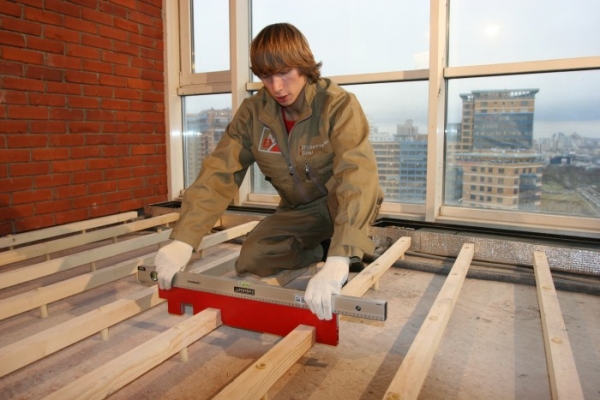

Работа выполняется по уровню

Шаг 5. После установки всех лаг нужно болгаркой срезать выступающие части пластин. Делать это довольно неудобно. Но, несмотря на «сложные» условия отрезания, постарайтесь минимально повреждать диском деревянные лаги.

Монтаж регулируемых лаг

Установка лаг на металлических шпильках

Регулируемые полы такого типа можно изготовить самостоятельно, именно об этом варианте мы расскажем. Размеры лаг подбирайте с учетом характеристик пола и максимальных нагрузок. Шпильки металлические с цинковым покрытием, рекомендуемый диаметр 6÷8 мм. Для сборки конструкции понадобятся шпильки, гайки и шайбы.

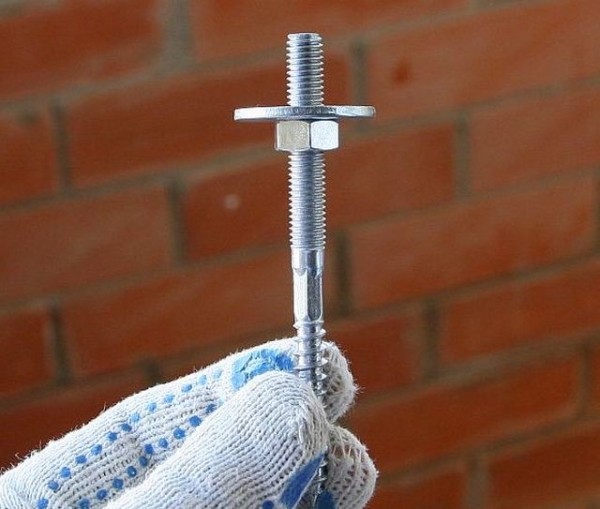

Дюбель-шпилька для крепления лаг

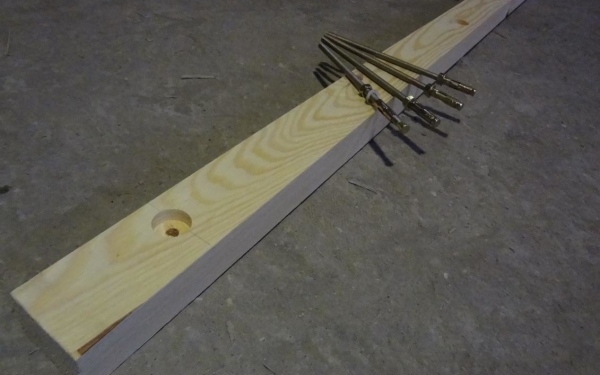

Комплект лаги со шпильками

Шаг 1. Отбейте на несущем основании параллельные линии на расстоянии 30÷50 см. Чем больше расстояние, тем мощнее лаги нужно выбрать.

Шаг 2. Производите расчет по количеству лаг, шпилек, шайб и гаек. Рекомендованное расстояние между шпильками 30÷40 сантиметров. Подготовьте все материалы, доборные элементы и инструменты для производства работ.

Шаг 3. Разметьте отверстия в лагах под шпильки, все они должны лежать на линии симметрии. В намеченных местах вначале просверлите сквозное отверстие Ø6 мм под шпильку (если диаметр шпильки иной, то и отверстие нужно сверлить соответствующее). С лицевой стороны лаги высверлите перьевым сверлом отверстие под диаметр шайбы. Глубина отверстия должна на несколько миллиметров превышать сумму высоты гайки и толщины шайбы.

Шаг 4. Положите по очереди каждую лагу на отбитые параллельные лини на бетонной стяжке. Очень осторожно по очереди по каждой лаге сделайте метки будущих мест установки анкерных резьбовых элементов. Следите, чтобы лага не двигалась. Для меток пользуйтесь дрелью или обыкновенным карандашом. Для дрели нужно брать сверло с победитовой напайкой. Места обозначены – отнимайте лагу и сверлите отверстия в бетоне. Размеры отверстия должны отвечать размерам анкеров.

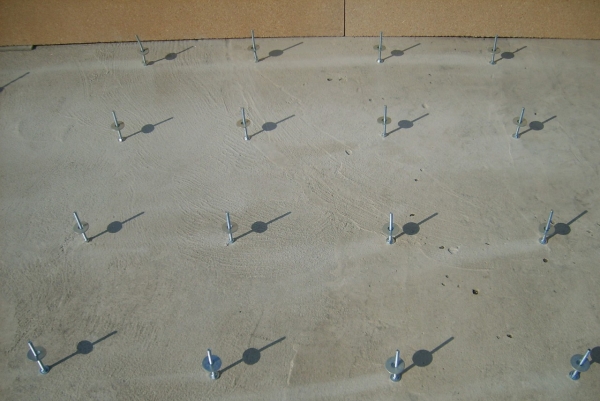

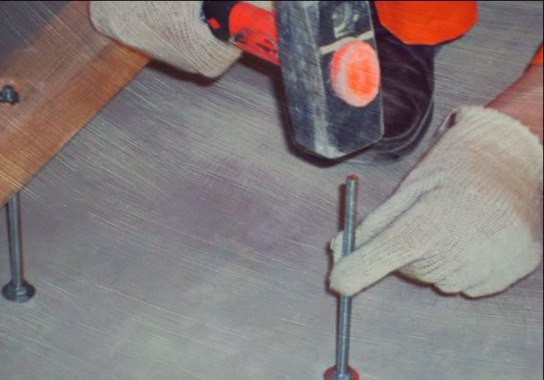

Установка анкера

Есть второй способ разметки отверстий под анкера, он отнимает больше времени, зато полностью исключает вероятность ошибок. Делается это так. Вначале нужно разметить только два крайних отверстия под анкера, вкрутить в них шпильки на двух гайках зафиксировать лагу в нужном положении. Теперь во время дальнейшей разметки лага никуда не сместится. В таком положении можно сразу высверлить отверстия под анкера на всю глубину. Работы выполнены – лага снимается, вкручиваются на место все шпильки. Такую процедуру придется выполнять с каждой лагой, производительность труда уменьшается раза в два. Но вы должны сами принять окончательное решение по способу разметки с учетом состояние бетонного основания пола и своего опыта выполнения подобного рода работ.

Шаг 5. На каждую шпильку закрутите гайку и положите шайбу. Желательно сразу приблизительно определиться с местом их расположения по высоте, это ускорит работу. Шпильки в анкеры закручивайте прочно. Для этого можно использовать специальное слесарное приспособление или иные простые методы. Можно приобретать шпильки, имеющие на торце отверстия под вставной колюч или шестигранник под рожковый ключ, но стоят они значительно дороже обыкновенных.

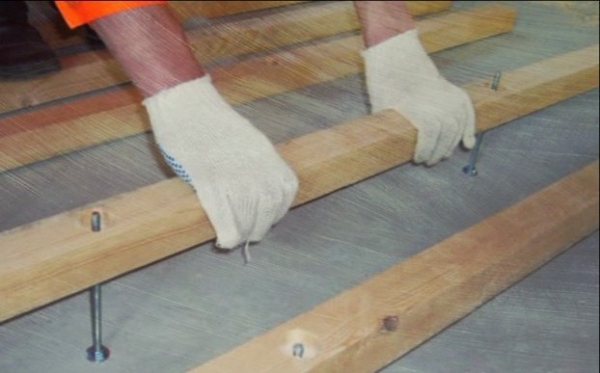

Установка лаг на шпильки

Проверка горизонтальности

Установленные лаги

Видео — Как закручивать шпильки

Шаг 6. По очереди надевайте на шпильки лаги, ключом соответствующего размера путем поворота нижней гайки влево/вправо выравнивайте положение лаги. Как это делается, мы уже рассказывали. Имейте в виду, что шаг резьбы металлических гаек намного меньше, чем пластиковых. В некоторых случаях крутить придется довольно долго, что утомительно. Тем более, что положение будет неудобным: придется сидеть на коленях, а ключ подводить снизу лаги.

Шаг 7. Лаги выставлены – можно приступать к их фиксации. Используйте шайбу и гайку, вставляйте их в верхнее отверстие.

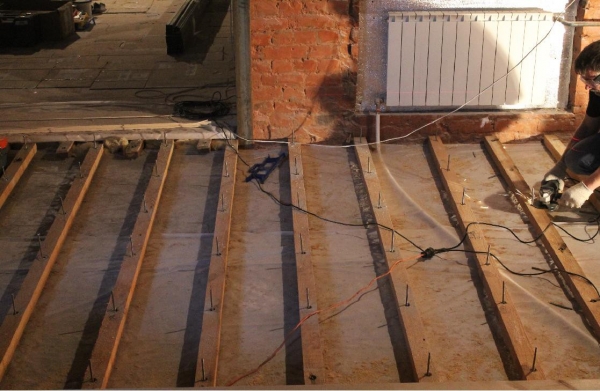

Общий вид установленных лаг

Важно! Закручивайте верхнюю гайку с большим усилием, даже незначительное ослабление может стать причиной появления очень неприятных скрипов во время ходьбы по половому покрытию.

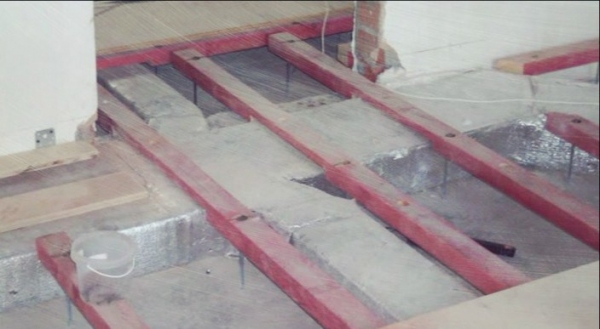

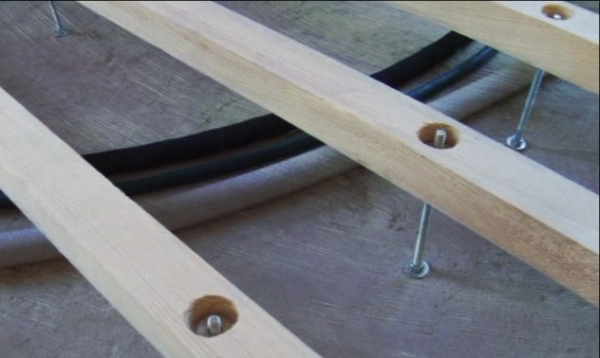

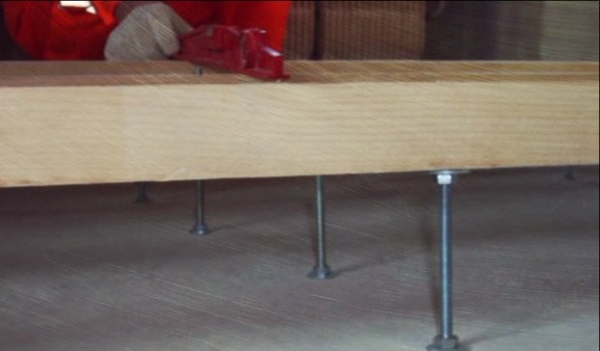

Лаги на шпильках

Фото регулируемых лаг

Шаг 8. Выступающие концы шпилек отрежьте болгаркой. Будьте осторожными с лагами, не повреждайте целостность пиломатериалов диском пилы.

Установка полов с выравнивающей фанерой

Такой черновой пол пригоден только под ламинатные или мягкие половые покрытия. Для монтажа нужно купить комплект элементов заводского изготовления, работы выполнять сложнее.

Регулируемая фанера

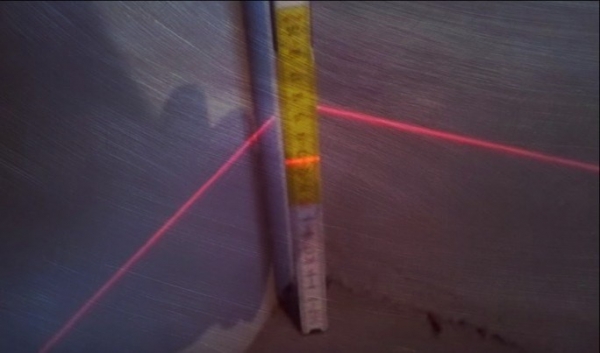

Отбивка уровня пола

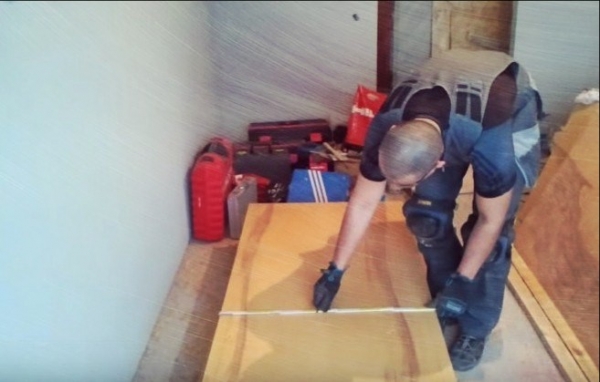

Разметка листов

Шаг 1. Разметьте на листе фанеры места установки втулок, высверлите отверстия заданного диаметра. Втулки должны равномерно распределяться по всей площади листа, расстояние между ними не более тридцати сантиметров. Сверлите отверстия вертикально, если грани расположатся под наклоном, то придется их пересверливать. Это отнимает время и значительно увеличивает время монтажа регулируемого пола.

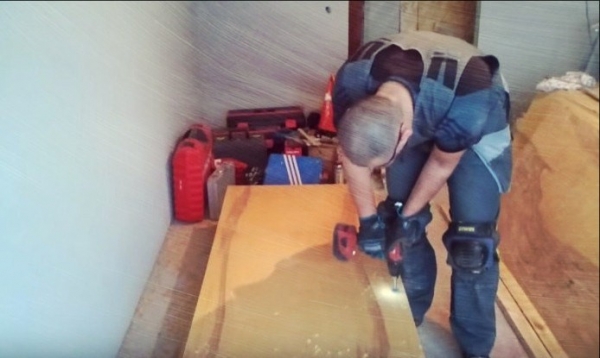

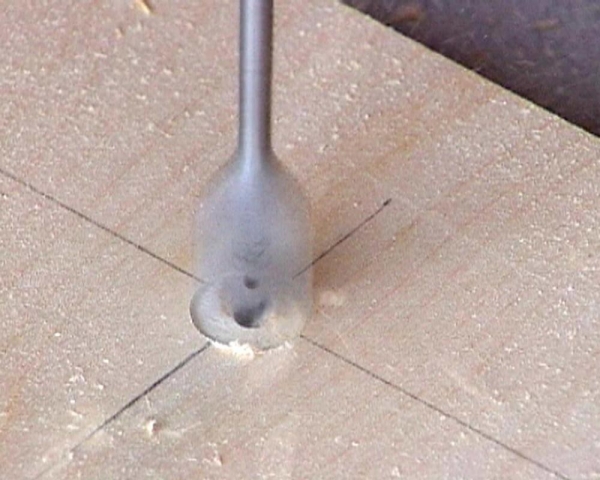

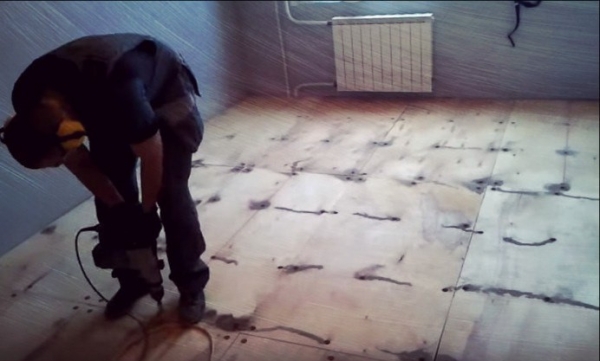

Высверливание отверстий в фанере

Фото — сверление отверстия в фанере

Шаг 2. В отверстия с нижней стороны вставьте резьбовые втулки, маленькими саморезами закрепите их, во время регулировки высоты пола они не должны проворачиваться. Производители предусматривают четыре места фиксации втулок, столько не нужно, достаточно ее закрепить двумя саморезами.

Шаг 3. На полу сделайте разметку, постарайтесь, чтобы листы не пришлось «кромсать» на маленькие кусочки. Разметка – это план раскроя листов. Желательно его нарисовать на бумаге, продумать несколько вариантов и только потом появится возможность выбрать из них оптимальный.

Вставленные втулки

Шаг 4. Вкрутите все пластиковые болты, переверните лист фанеры в нужное положение. Вкручивайте болты на одинаковое количество поворотов. После установки первого листа фанеры обратите внимание, на каком уровне располагаются болты. В следующий лист фанеры постарайтесь болты вкручивать в таком же положении.

Шаг 5. При помощи специального ключа вкручивайте/выкручивайте болты до тех пор, пока лист фанеры не окажется в строго горизонтальном положении на необходимой высоте. Постоянно уровнем проверяйте его положение по нескольким плоскостям. Очень важно! Все болты должны иметь небольшое напряжение, в противном случае фанера будет прогибаться. Работы довольно сложные, не делайте листы фанеры большими. Вы должны дотягиваться к каждому болту с бетонного перекрытия. Регулировать положение фанерного листа и одновременно на нем находиться очень сложно.

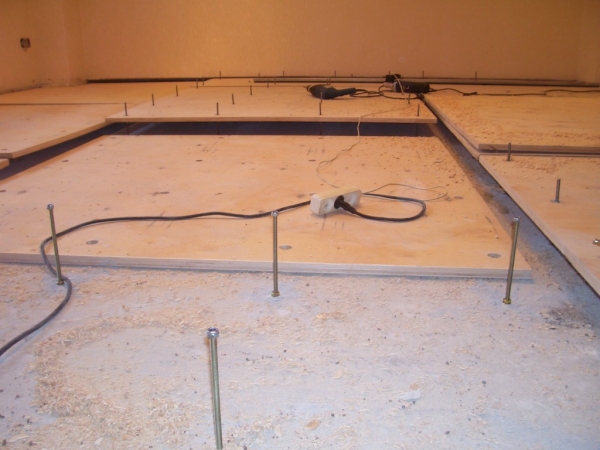

Фанера от 18 миллиметров укладывается на анкера предварительно выставленные в основании, на лист нужно 16 анкеров

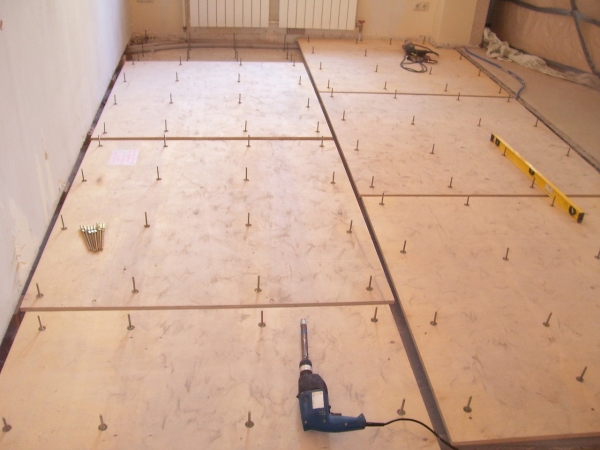

Пол с выравнивающей фанерой

Вкручивание крепежей

Имейте в виду, что крепежные элементы к бетонному основанию не фиксируются, пол получается «плавающим». Этот фактор следует принимать во внимание во время принятия решение обустройства половых покрытий в каждом конкретном помещении.

Шаг 6. После установки последнего фанерного листа еще раз проверьте положение чернового пола. Помните, что параметры регулировки не превышают 2÷3 сантиметров. Если бетонное основание имеет слишком большие неровности, то придется его предварительно выравнивать. Фанера должна быть только водостойкой.

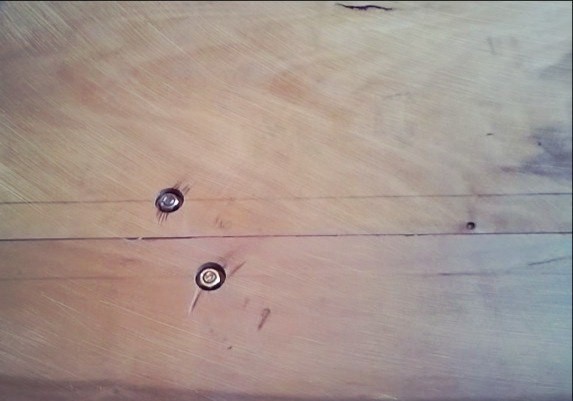

Закрученный крепеж

Не используйте вместо клееной фанеры повышенной прочности ДСП, ОСП или иные материалы, хотя некоторые производители такие рекомендации дают. Прессованные материалы очень плохо реагируют на точечные разнонаправленные усилия, в этих местах они быстро теряют свои первоначальные несущие способности. А именно такие нагрузки присутствуют в местах регулировки плит. Пусть фанера стоит значительно дороже, ее цена окупится во время эксплуатации пола.

Наименование	Размер	Сорт	Цена, руб.
Фанера ФК нешлифованная	4×1525х1525 мм	4/4	247,00 РУБ./шт.
Фанера ФК нешлифованная	6×1525х1525 мм	4/4	318,00 РУБ./шт.
Фанера ФК нешлифованная	8×1525х1525 мм	4/4	448,00 РУБ./шт.
Фанера ФК нешлифованная	10×1525х1525 мм	4/4	560,00 РУБ./шт.
Фанера ФК нешлифованная	15×1525х1525 мм	4/4	738,00 РУБ./шт.
Фанера ФСФ нешлифованная	9x1220x2440 мм	3/3	1 048,00 РУБ./шт.
Фанера ФСФ нешлифованная	12x1220x2440 мм	3/3	1 345,00 РУБ./шт.

Несколько советов

1. Не забывайте оставлять по периметру помещения около стен щели шириной 1÷2 сантиметра для естественной вентиляции и компенсации расширения деревянных конструкций. Эти щели потом закрываются плинтусами и становятся невидимыми.

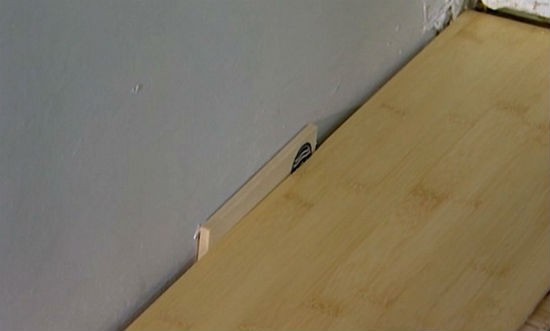

   Между стеной и фанерой обязательно оставлять зазор

2. Для лаг выбирайте только качественные пиломатериалы с минимальным количеством сучков. Большие трещины, видимые грибковые заболевания и поражения плесенью не допускаются.

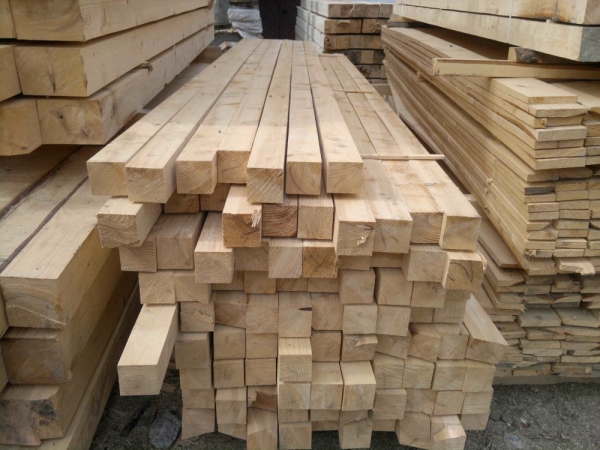

   Выбирайте качественный материал

3. Не сверлите отверстия под шпильки на сучках, лучше их на несколько сантиметров подвинуть. Дело в том, что древесина в случае нарушения целостности здорового сучка значительно теряет прочность. Устройство регулируемых полов предполагает наличие усилий не по всей площади лаги, а только в нескольких точках. Такая особенность требует от древесины увеличенных показателей прочности. Это замечание касается и несущего основания пола, на него также действуют точечные усилия, нагрузка на квадратный миллиметр значительно возрастает. Соответственно, бетон должен быть крепким, не допускается при его изготовлении отклоняться от существующих строительных стандартов. Любые отклонения по прочности приведут к тому, что со временем под упорами произойдет разрушение основания, полы начнут прогибаться и как следствие, очень неприятно скрипеть. Устранить эти звуки без демонтажа всей конструкции невозможно.

   Основание пола должно быть максимально прочным

4. Чем выше уровень регулируемого пола над перекрытием, тем больше он «звучит». Для снижения уровня шумности рекомендуется использовать прессованную минеральную вату. Одновременно она будет утеплять пол.

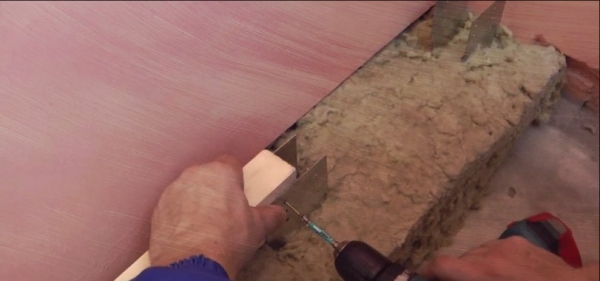

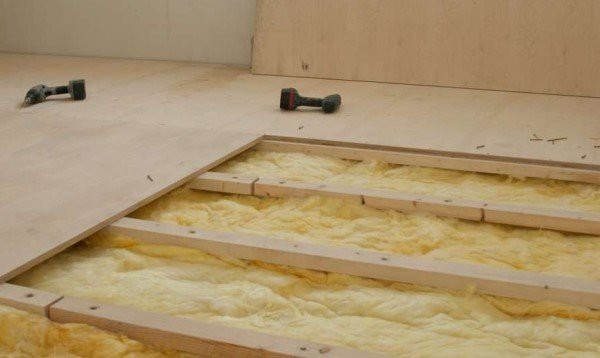

   Регулируемый пол с утеплителем

И главный совет в заключение. Используйте варианты регулируемых полов только в крайнем случае. Практика показывает, что количество недостатков таких конструкций превышает количество достоинств. Стоимость же только регулируемых лаг может превысить полную стоимость полового покрытия, выполненного обыкновенным традиционным способом. Решайте, что быстрее сделать: сразу положить несколько лаг или сверлить в них десятки отверстий и потом «винтить» в поте лица болтами и гайками.

Видео — Как сделать регулируемый пол
