Как сделать освещение в бане
Условия эксплуатации электрической проводки в бане самые неблагоприятные. Соответственно, к ней предъявляются жесткие требования по безопасности, пренебрежительное отношение к ним может стать причиной возгорания помещений или поражения током моющихся.
Как сделать освещение в бане
Мы настоятельно советуем перед началом производства работ хотя бы ознакомиться со следующими действующими нормативными актами:
Содержание материала
0.1 Файлы для скачивания. Нормативные документы, регламентирующие правила монтажа электропроводки в зданиях 1 С чего начинать 2 Этапы монтажа электрического освещения в бане 3 Как подобрать сечение кабелей и защитной арматуры 4 Критерии выбора потребителей электрического тока и арматуры 5 Несколько практических советов по выбору осветительных приборов в парной 6 Как соединять электрические кабели 7 Виды электрической проводки в бане 8 Варианты размещения светильников в бане 8.1 Какое напряжение выбрать для светильников 8.2 Модные тренды освещения бани 8.3 Видео — Освещение в бане 9 Монтаж светодиодной ленты 9.1 Краткие характеристики светодиодной ленты 9.2 Как рассчитывается сила светового потока 9.3 Как комплектовать светодиодную ленту 9.4 Этапы подключения светодиодной ленты 9.5 Видео — Подключение контроллера к светодиодной ленте. LED контроллер 9.6 Видео – Подключение светодиодной ленты 10 Как повесить осветительный плафон Оглавление:
Файлы для скачивания. Нормативные документы, регламентирующие правила монтажа электропроводки в зданиях
ПУЭ
СНиП 2.08.01-89
ГОСТ Р 50571.11-96
Не приступайте к монтажу электрической проводки, если у вас недостаточно знаний, такие эксперименты могут закончиться очень печально. Вначале дадим несколько практических советов по расчету технических показателей электрической проводки, подбору кабелей и электрической арматуры.
Занимайтесь монтажом электропроводки, только имея достаточно знаний
С чего начинать
Электрическая проводка для освещения бани состоит из несколько систем: вводного щитка с арматурой безопасности, электрических кабелей и защитных кожухов, коробок разводки (коробок Бермана), выключателей, розеток и осветительных приборов. Это классический «бюджетный» набор. Для эксклюзивных бань этот перечень может значительно расширяться за счет установки электронного оборудования управления декоративной подсветкой, дополнительными датчиками движения и т. д.

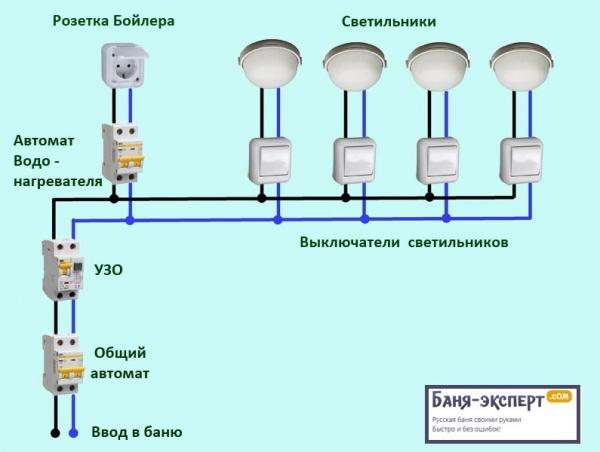

Схема подключения электроприборов
Согласно принятой классификации, бани делятся на четыре зоны безопасности:

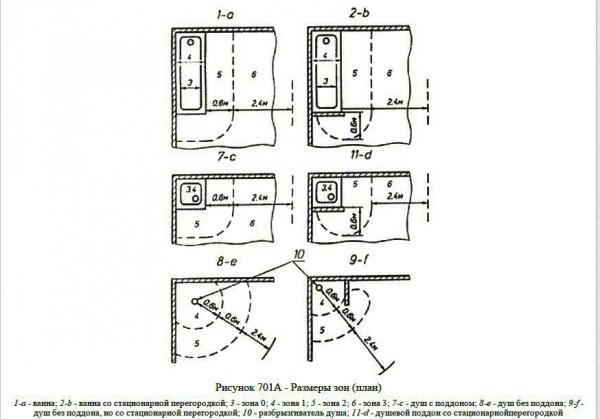

Размеры зон
В зависимости от того, в какой зоне вы планируете устанавливать электрические приборы, выбирается степень их защиты. Электрооборудование должно иметь степень защиты от IPX7 (в зоне 0) и до IPX1 (в зоне 3). Степень защиты электрических приборов указывается на корпусе или в инструкции по применению.

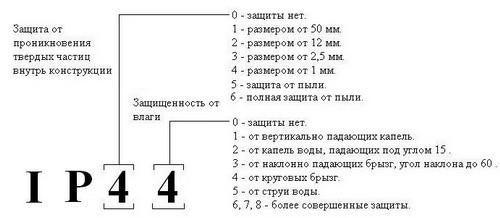

Показатель защиты электроприборов IP
Марку кабелей нужно выбирать с учетом максимальной пиковой мощности и температурных условий эксплуатации.
Практический совет. Размер сечения турецких и китайских кабелей на практике не соответствует заявленным. Почему? Медь – дорогой металл, с целью его экономии производители умышленно несколько уменьшают сечение токопроводящих жил и не указывают это в инструкции. Кроме того, оборудование для производства кабелей устаревшее, оно не может давать одинаковое сечение по всей длине жил. Если на кабеле указывается, к примеру, сечение 1 мм2, то это на практике означает, что это максимальный диаметр. А по его длине бывают участки и с сечением 0,9, и с сечением 0,8, и с сечением 0,75 мм2. Если вы покупаете такие кабели, то сразу увеличивайте запас по мощности на 25% от указанного производителем, при необходимости иметь кабель сечением 1 мм2 покупайте кабель этих производителей не менее 1,25 мм2.

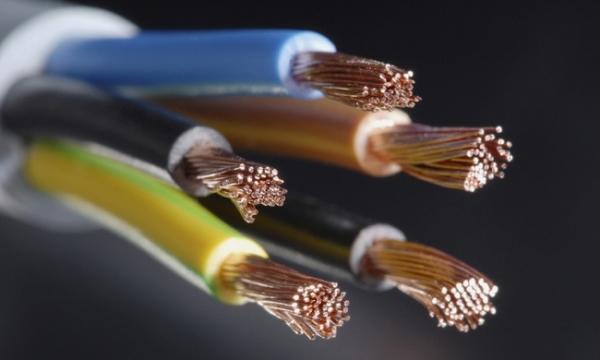

Толщина жил кабеля для медных проводов
Но и это не все проблемы с недобросовестными компаниями. Для изготовления изоляции они применяют некачественные пластики, в большинстве случаев после вторичной переработки. Уверенности в их надежности нет никакой. Надежность изоляции во многом зависит от окружающей температуры, каждая марка кабеля имеет свои допустимые пределы. Кроме того, чем выше температура кабеля, тем выше сопротивление токопроводящей жилы. В свою очередь, чем выше сопротивление провода, тем больше он нагревается. И получается замкнутый круг, который может стать причиной перегорания кабеля или пожара.
Силовой медный кабель ВВГ

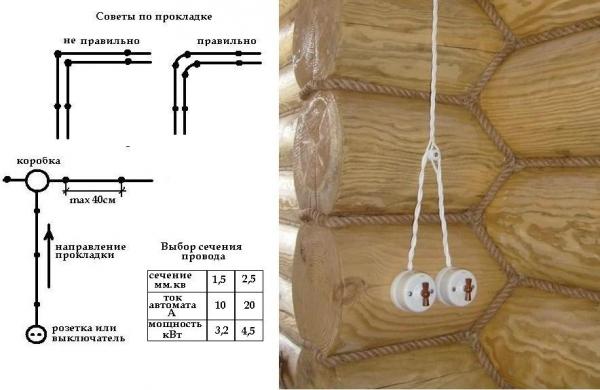

Способы прокладки проводов в бане
Вывод. Стремление сэкономить на дешевых кабелях приводит к вполне реальным убыткам и неоправданным рискам, не связывайтесь с ними. Намного выгоднее сразу приобретать дорогие кабели известных зарубежных или отечественных брендов. Ознакомьтесь с таблицами, характеризующими технические параметры кабелей отечественного и иностранного производства.

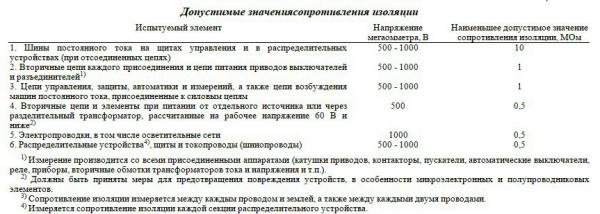

Значения сопротивления изоляции
Как проверять изоляцию, мы расскажем ниже. Часто самостоятельно сделать проверку невозможно, придется обращаться за помощью к специализированным компаниям. Одновременно он могут составить акт соответствия проводки существующим государственным нормативным актам. Они же проверят и качество соединения контактов электрической проводки.

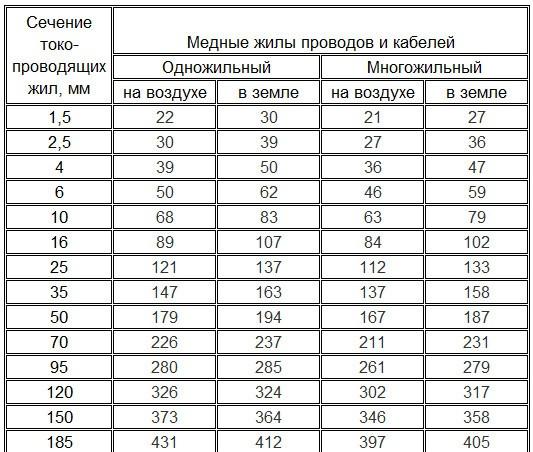

Талица подбора кабелей по сечению
Эта таблица распространяется только на продукцию добросовестных производителей. Всем остальным увеличивайте сечение кабеля минимум на 25%.
Рекомендованные кабели для использования в помещениях
Не используйте эти кабели на открытом воздухе, они боятся жесткого ультрафиолетового излучения и резких перепадов температур.
Рекомендованные кабели к использованию на открытом воздухе
Это часто универсальные кабели, пригодны и для монтажа в помещениях. Но довольно высокая цена делает экономически невыгодным их применение в помещениях, есть намного дешевле варианты.

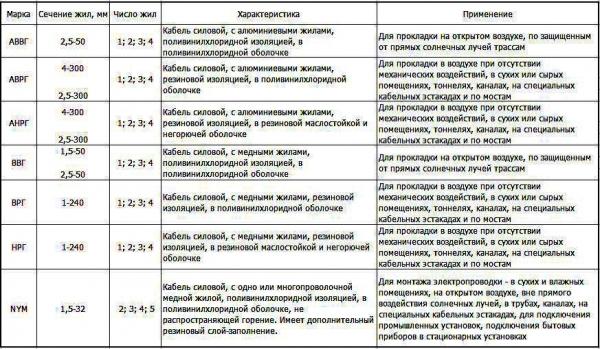

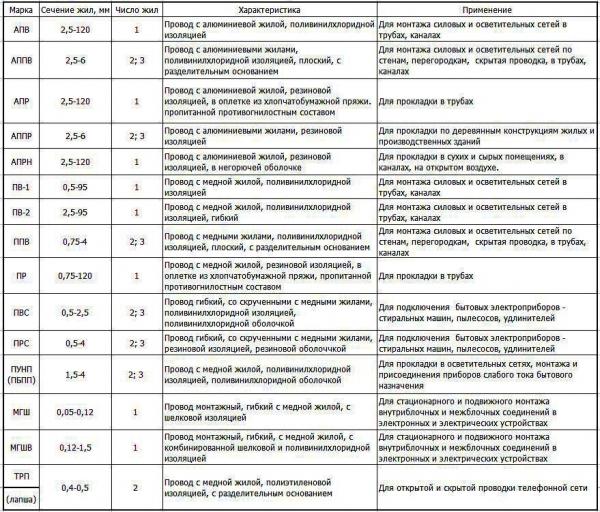

Отечественная маркировка кабелей

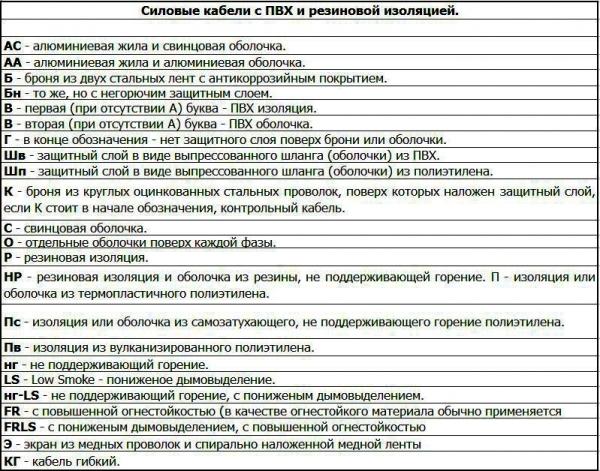

Эта таблица поможет вам разобраться с каждой буквой и цифрой, указанной на маркировке. Теперь будет намного проще выбирать марки в точном соответствии с потребностями. Следует отметить, что медные кабели — удовольствие не из дешевых, за счет специальных знаний можно сэкономить вполне внушительные суммы.
С теоретическим разделом более-менее разобрались, можно переходить к практическим шагам монтажа освещения в бане
Этапы монтажа электрического освещения в бане
Очень важно. Это уже не теория, а практика. Так сложилось, что в нашей стране до сих пор считают заземление чем-то лишним. Если в развитых странах вы не найдете ни одного электрического прибора без заземления, то наши соотечественники привыкли все делать по старинке. Европейский стандарт обязывает производителей выпускать вилки и розетки только с заземлением, специальная конструкция вилок и розеток не позволяет пользоваться обыкновенными соединителями. Но мы переделываем их и пытаемся «запихивать» устаревшие вилки в современные розетки или наоборот. Мы настоятельно просим вас сделать в бане заземление и во время прокладки электрических сетей пользоваться только трехжильными кабелями. Если у вас в бане будет трехфазный ток, то количество жил должно возрасти минимум до пяти.

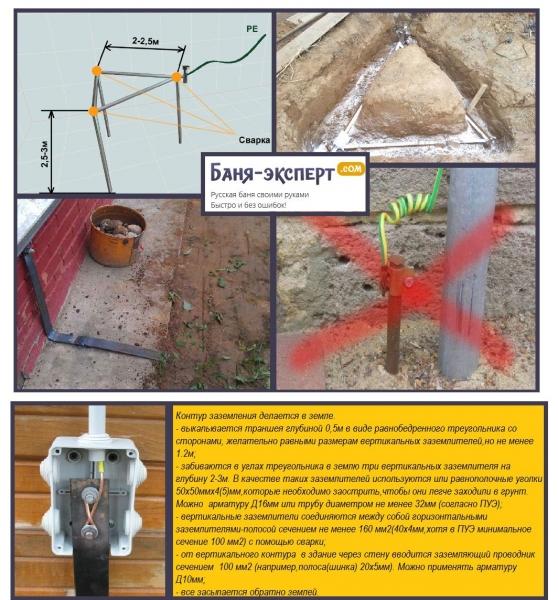

Сделать заземление не трудно, для этого нужно лишь вбить в землю металлический штырь на глубину минимум один метр и присоединить к нему провод заземления.
Схема заземления в бане

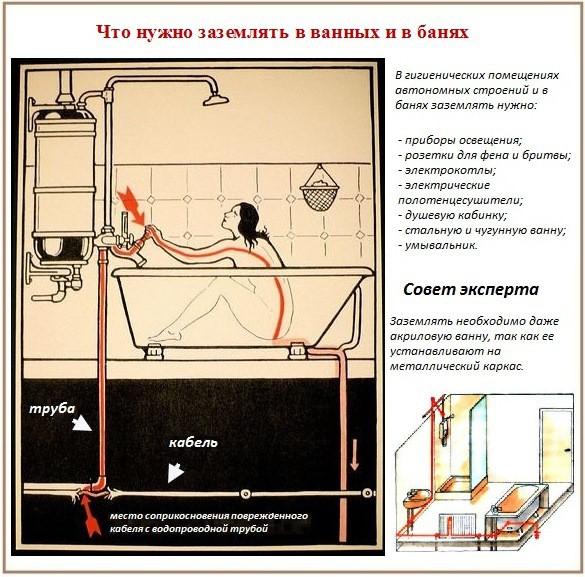

Что нужно заземлять в банях
Конкретная глубина зависит от физических характеристик грунтов и общей мощности используемых приборов.

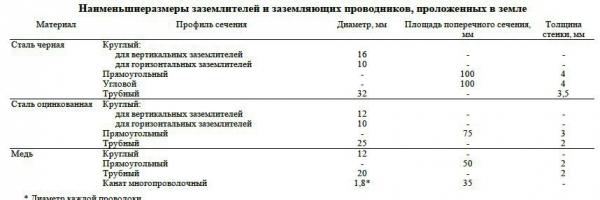

Параметры заземлителей

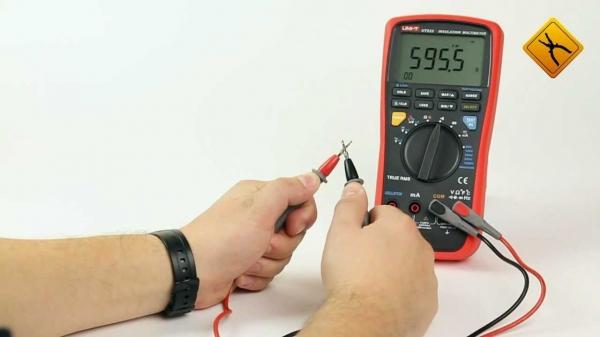

Проверяется заземление специальным прибором мегаомметром. Он, кстати, используется и во время проверки изоляции и надежности соединения кабелей в коробках разводки. Стоит такой прибор довольно дорого, но он вам и не нужен. Все равно разрешение на подключение бани будет давать официальный представитель энергетических сетей, попросите его и он прозвонит проводку и заземление.
Мегаомметр
Теперь можно непосредственно заниматься электрической проводкой в бане.

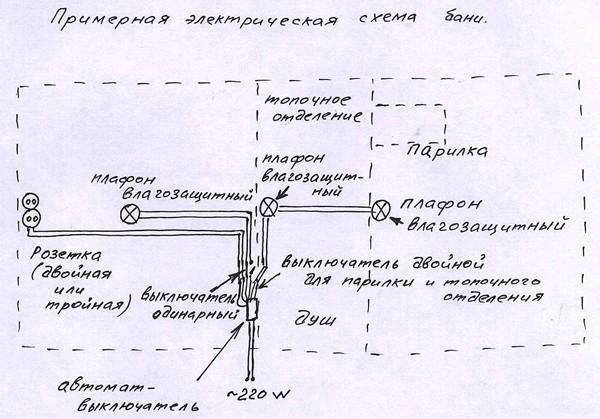

Шаг 1. Нарисуйте план помещений бани и примерное расположение в ней осветительных приборов, розеток и выключателей. Если планирует использовать электрические обогреватели, котлы, бытовые приборы – продумайте их размещение. Не спешите принимать окончательное решение, прикиньте несколько вариантов. Имейте в виду, что входной щиток нужно располагать в раздевалке, тамбуре или комнате отдыха. В парной категорически запрещается размещать выключатели и розетки. На плане пометьте не только розетки, выключатели и осветительные приборы, но и места установки разводок.
Проводка в бане
Шаг 2. Укажите места переходов линии из одного помещения в другое. При этом имейте в виду зоны безопасности и предусматривайте необходимые методы защиты линий от механических повреждений.
Шаг 3. Подсчитайте общую мощность всех потребителей электрической энергии. Настоятельно рекомендуем увеличить полученную мощность минимум в полтора раза и исходя из этой цифры делайте дальнейшие расчеты. Никто не может предугадать, какие приборы вы пожелаете установить в бане через год-два, проводка должна выдерживать непредвиденное увеличение мощности. Намного дешевле сразу чуть больше заплатить за электрические кабели, чем потом переделывать всю проводку. В зависимости от мощности подбираются кабели и предохранительная арматура.
Как подобрать сечение кабелей и защитной арматуры
Как это делается и зачем это нужно? Дело в том, что все кабели обозначаются по сечению жил, а розетки, выключатели и защитная арматура по максимальной силе тока.
Мощность электрических приборов определяется по формуле
P = I × U,
где P – мощность, I – сила тока, U – напряжение.
Соответственно, сила тока, протекающая в приборе, потребляющим максимальную мощность, определяется по формуле
I = P / U
Напряжение в бане в большинстве случаев 220 В. Суммируйте мощность всех приборов и определите максимальную силу тока. Далее по таблице с учетом наших рекомендаций подберите сечение кабелей.
Это будет главный кабель, от него по разным помещениям отводятся отдельные линии, сечение этих кабелей рассчитывается в соответствии с максимальной нагрузкой в каждом из помещений бани. От общей мощности зависят характеристики и номенклатура защитных устройств. Есть электронные, электромеханические и механические защитные устройства, мы рекомендуем применять последние. По надежности они вполне удовлетворяют требования государственных стандартов, а по цене намного дешевле. Устройство работает просто: при возрастании тока сверх установленных значений биметаллическая пластина увеличивает линейные размеры и через систему рычагов выключает разъединитель.

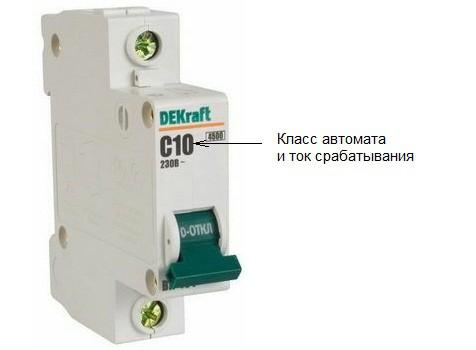

Бытовой защитный автомат
Критерии выбора потребителей электрического тока и арматуры
Для каждого помещения бани нужно подбирать приборы с учетом условий эксплуатации. По международной классификации корпус маркируется кодом IPXX. XX – две цифры, указывающие на степень защиты от проникновения сторонних предметов (первая) и влаги (вторая). Познакомьтесь с предлагаемыми таблицами, они помогут вам выбрать для каждого помещения бани оптимальные приборы.

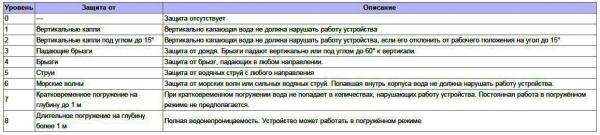

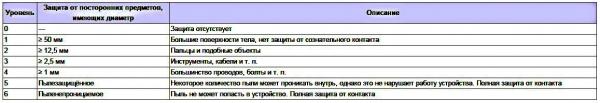

Класс защиты корпуса от проникновения посторонних предметов и пыли
Класс защиты корпуса от проникновения воды

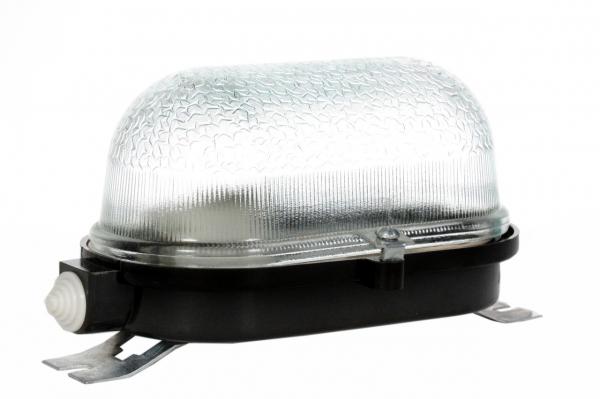

Определим, к примеру, какие светильники нужно выбрать для наиболее «сложного» помещения бани – парной. Пыли там нет, достаточно, чтобы корпус защищал от проникновения предметов ≥ 2,5 мм (первая цифра на коде должна быть «3»). В парилке могут не только париться, но и обливать тело водой. Это значите, что корпус должен защищать от такого воздействия, согласно таблице цифровое обозначение соответствует «5». Это значит, что корпус светильника в парной должен иметь обозначение IP35. Мы так подробно рассказываем о различных классах защиты не только потому что это напрямую влияет на безопасность, но и потому что класс защиты корпуса существенно изменяет цену приборов.
По таким же параметрам следует подбирать монтажные коробки, розетки и т. д.
Монтажная коробка IP54
Несколько практических советов по выбору осветительных приборов в парной
В сети можно встретить рекомендации использовать для парной энергосберегающие лампочки, они позволяют экономить электрическую энергию, создавать различные дизайнерские подсветки и т. д. Мы с этим не спорим, все это правда, только не имеет отношения к парной. Почему?
- Все энергосберегающие лампочки имеют встроенную в цоколь электронику для понижения напряжения, подачи импульса и так далее. Режимы работы электроники не допускают ее перегрева, при высоких температурах она выходит из строя. А какие температуры в парной?
- Время горения осветительных приборов в бане ограничивается несколькими часами в неделю. За какой период времени может окупиться очень высокая стоимость энергосберегающих приборов? По нашим весьма оптимистичным подсчетам при таком режиме работы цена лампочек может окупиться лет через 70.
Мы советуем в парной устанавливать обыкновенные лампы накаливания. Но если уж очень хочется париться в разноцветных лучах светодиодов – максимально защищайте их от перегрева. Размещайте в максимальной близости к полу, используйте дополнительные плафоны, кожухи и т. д. для теплозащиты.

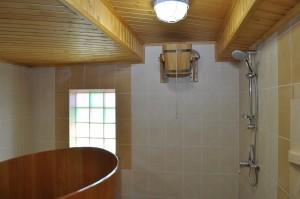

Освещение в парной
Цветная светодиодная лента в парной
Как соединять электрические кабели
И здесь существуют стандарты, нарушать которые запрещается. Каждая жила кабеля имеет свою расцветку, посмотрите на таблицу.

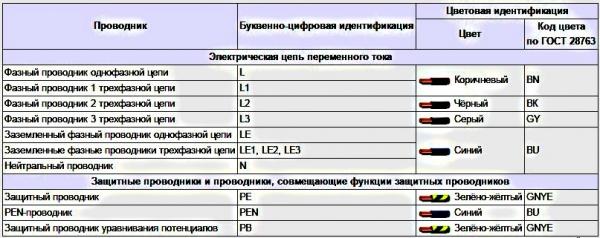

Буквенная и цветовая маркировка токопроводящих жил
Проще говоря, для однофазной схемы синий цвет нужно подсоединять к «нулю», коричневый к «фазе», а зелено-желтый к «земле». Это очень важное правило, всегда его соблюдайте. В противном случае можно не только запутаться в проводах, но и подвергнуть опасности электрика, выполняющего ремонт проводки.
Соединение проводов
В настоящее время использование алюминиевых токопроводящих жил для внутренней разводки запрещено, но в старых банях такие кабели существует.
Очень важно. Никогда напрямую не соединяйте медные и алюминиевые жилы, такое соединение быстро окисляется, проводимость значительно сокращается, место скрутки нагревается. В лучшем случае, соединение просто перегорит, в худшем случае станет причиной пожара. Для соединения меди и алюминия нужно использовать стальные переходники, с одной стороны фиксируется алюминиевый кабель, а с другой стороны медный. Ток протекает через стальной переходник с алюминиевого к медному кабелю.

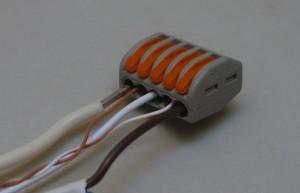

Желательно пользоваться электрической арматурой, имеющей специальные клеммники. Если таковых не найти, то все места скруток нужно надежно изолировать и разводить по разным углам монтажных коробок.

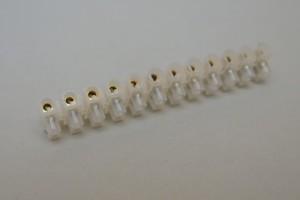

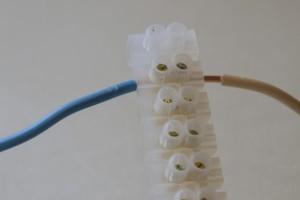

Полиэтиленовые клеммники

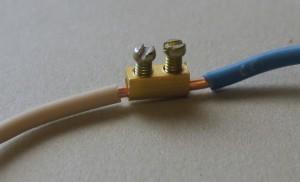

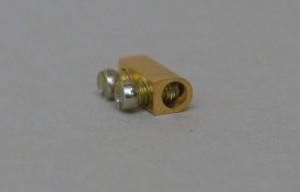

Внутри латунная гильза с двумя винтами
Вставляем провода и закручиваем винты
Вместе с изоляцией это выглядит вот так
Нельзя зажимать алюминий. Алюминиевая жила обладает текучестью под постоянным давлением, и через некоторое время контакт может легко пропасть или ухудшиться
Самозажимные клеммы
Виды электрической проводки в бане
Проводка в бане может быть открытой и закрытой, монтаж закрытой выполняется в коробках Бермана, для открытых используются обыкновенные внешние монтажные коробки.

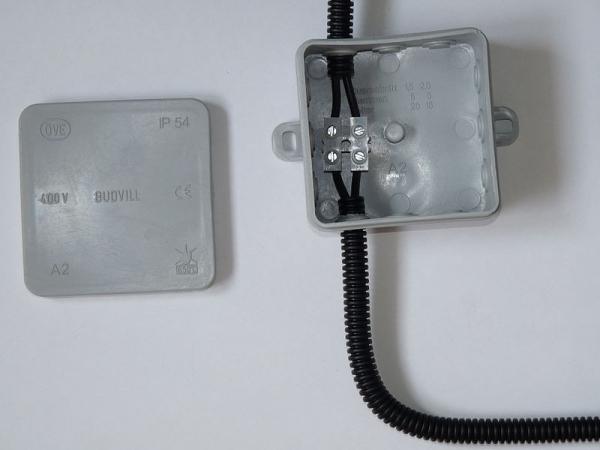

Закрытая монтажная коробка (Бермана)
Эти коробки выпускаются различных размеров, с крышками, с дополнительными местами фиксации в стенах. В коробках Бермана не только делается разводка освещения, но и устанавливаются выключатели и розетки при скрытой проводке.

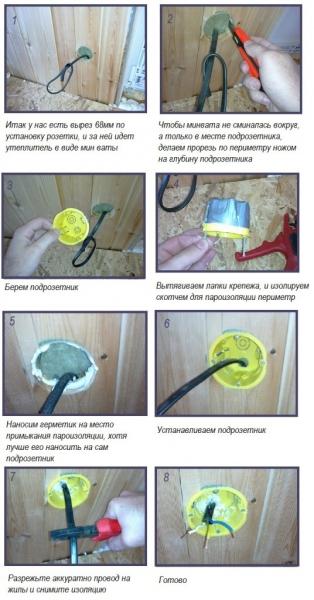

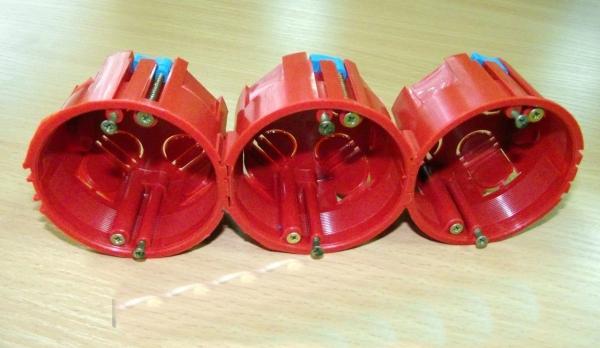

Инструкция по монтажу подрозетника в бане

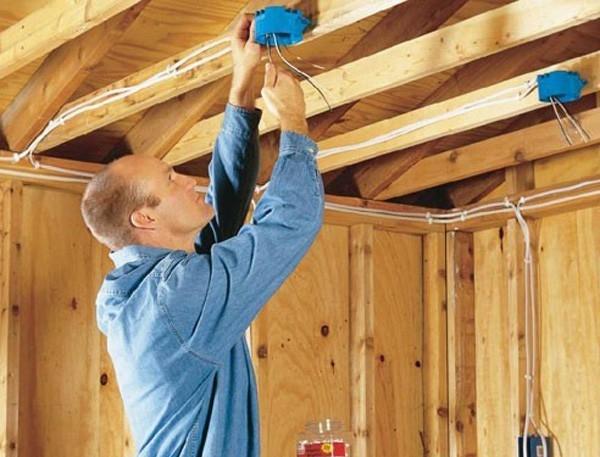

Скрытая проводка монтируется под обивкой стен и потолков, кабели обязательно должны защищаться металлическими кожухами. Это могут быть трубы или металлические гофрированные гибкие шланги. Использовать пластик не рекомендуется – велика вероятность повреждения грызунами. Разводку кабелей под освещение бани для скрытой проводки следует начинать делать еще до финишной отделки стен и потолков. Одновременно с обшивкой вырезаются посадочные места под светильники, розетки, выключатели и монтажные коробки.

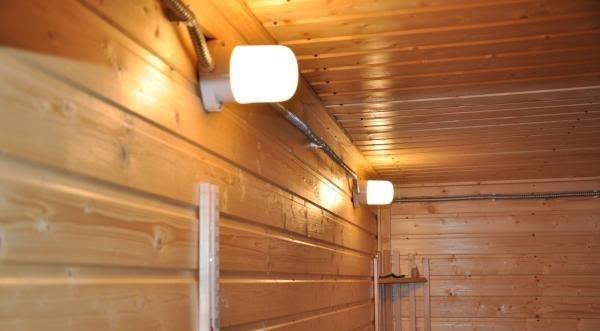

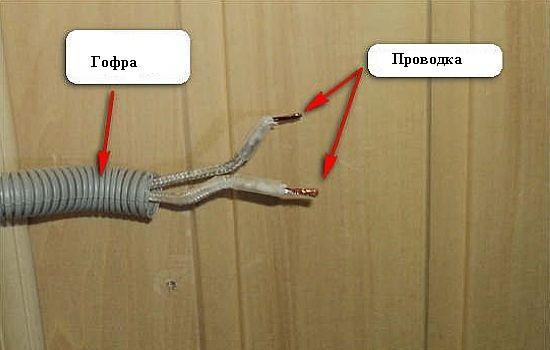

Проводка в гофре
Открытую проводку делать намного проще, освещение бани подключается к кабелям, проложенным по стенам. Кабели обязательно должны защищаться пластиковыми трубками, можно дополнительно закрывать проводку декоративными кожухами.
Очень важно. Перед подключением питания нужно обязательно прозвонить поводку на разрыв, короткое замыкание и эффективность заземления.
Варианты размещения светильников в бане
Если все вышеописанные советы имеют обязательный характер, то конкретные места размещения светильников носят лишь рекомендательный.
| Помещение | Рекомендации по расположению светильников |
|---|---|
Парилка |
Одно из самых маленьких помещений бани, в большинстве случаев достаточно одного светильника. Размещайте его в таких местах, чтобы случайно не повредить во время принятия водных процедур. Запрещается монтировать светильники близко от печки или дымохода. Настоятельно рекомендуем защитить светильник декоративным ограждением из дерева – исключается вероятность ожогов конечностей. Само собой разумеется, что степень защиты корпуса должна соответствовать условиям эксплуатации. Выключатель нужно монтировать у входа в парную с внешней стороны, удобно его разместить сразу у двери. |
Душевая |
Освещение должно быть более ярким, светильник нужно располагать на таком расстоянии, чтобы на них не попадали струи воды из душа. |
Предбанник |
Размещение произвольное, главное внимание следует обращать на дизайн помещения. Как правило, здесь устанавливают розетки для подключения различных электрических отопительных приборов. |
Комната отдыха |
Здесь никаких особых ограничений сточки зрения безопасности не существует. Где вам нравится или где подсказывает дизайнер – там и устанавливайте. Размеры, виды лампочки и их мощность зависят только от пожеланий владельца бани. |
Какое напряжение выбрать для светильников
Государственные стандарты не запрещают подключать светильники во всех помещениях бани к напряжению 220 В, но можно встретить рекомендации устанавливать для них понижающие трансформаторы на 36 В или 12 В. По этому поводу можно сказать следующее. Если электропроводка имеет качественные УЗО (устройства защиты оборудования), система заземления отвечает требованиям ПУЭ – безопасность гарантируется. А если вы еще сделаете СУП (систему выравнивания потенциалов), то ни один самый строгий проверяющий не сможет найти нарушений.

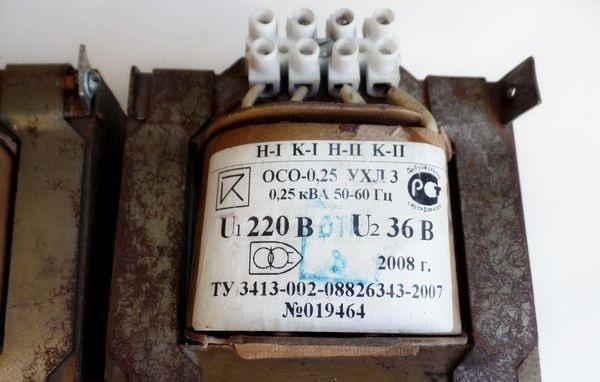

Понижающий трансформатор 220/36 вольт
Не убедились или панически боитесь высокого напряжения? Нет проблем, приобретайте и устанавливайте для освещения любой понижающий трансформатор. Только имейте в виду, что в продаже довольно трудно найти светильники, рассчитанные на 12 В или 36 В, а если они и есть, то их дизайнерские характеристики очень далеки от совершенства.
Модные тренды освещения бани
Светодиодная подсветка

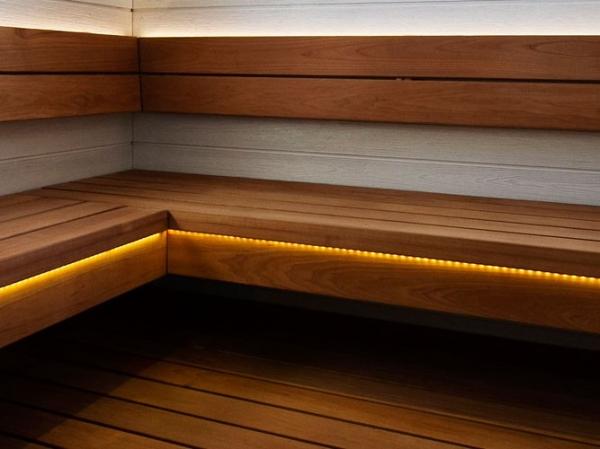

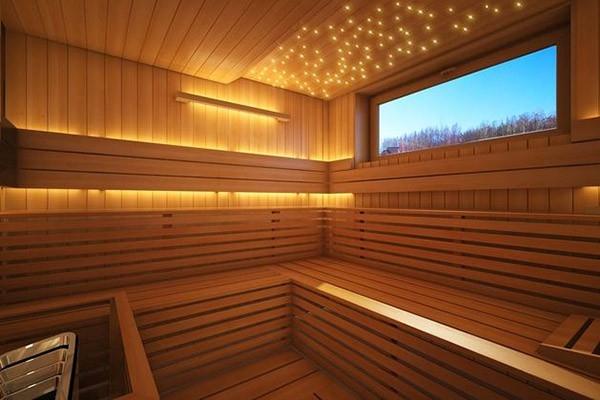

В сауне создан эффект звездного неба
Для придания бане индивидуальной эксклюзивности часто используется декоративная подсветка. Для парных применяются оптоволоконные устройства. Сам осветительный прибор размещен за пределами парной, свет в помещение подается оптическими волокнами. Удовольствие очень дорогое, но красота этого стоит. Такая подсветка может устанавливаться в любом месте, от потолка и до пола. Светодиоды не занимают много места, с их помощью можно создавать различные фигуры и орнаменты.
Видео — Освещение в бане
Монтаж светодиодной ленты
Светодиодная подсветка способна полностью изменить интерьер бани, создать праздничную необычную обстановку. А это немаловажно для качественного отдыха. В наличии большой выбор различных типов светодиодных лент с различными техническими показателями, но неопытному потребителю порой довольно трудно в них разобраться.
Светодиодная подсветка в бане
Светодиодное освещение в бане
Мы уже не говорим о подключении, тем более что подключать можно только то, что хорошо знакомо. Прежде чем рассматривать монтаж ленты о светодиодами, узнаем более подробно ее технические характеристики.

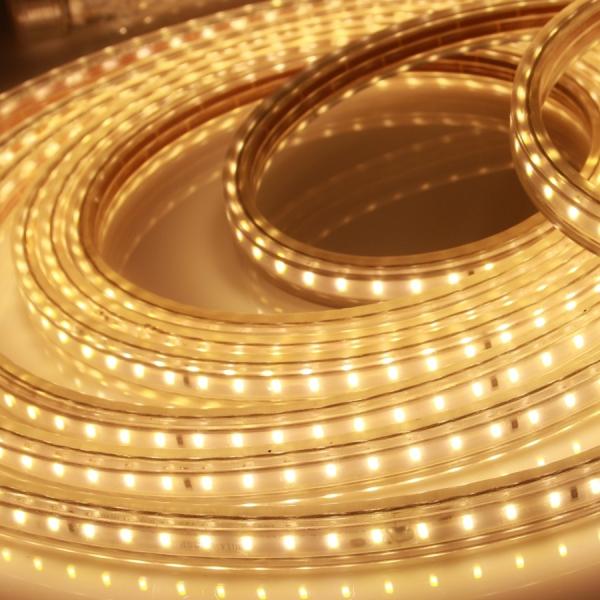

Краткие характеристики светодиодной ленты

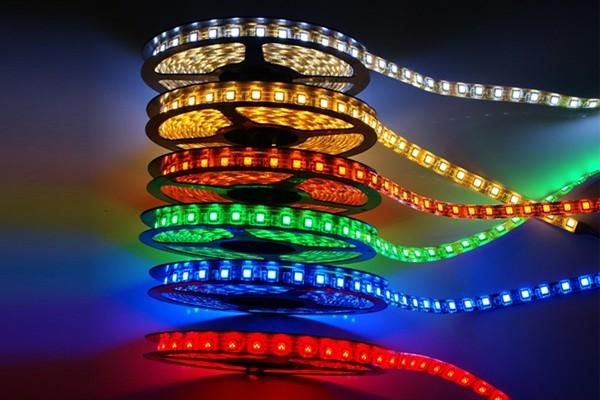

Светодиодная лента
Ленты светодиодные
Как можно догадаться, в качестве светильников используются светодиодные лампочки, напряжение питания 12 В или 24 В. Стандартная длина ленты 5 м, но некоторые производители не соблюдают эти показатели. Светодиодные ленты могут быть одноцветными (монохромными) или многоцветными (полихромными). Полихромные обозначаются RGB и могут светиться зеленым, желтым, синим, красным и белым цветами или их комбинацией.

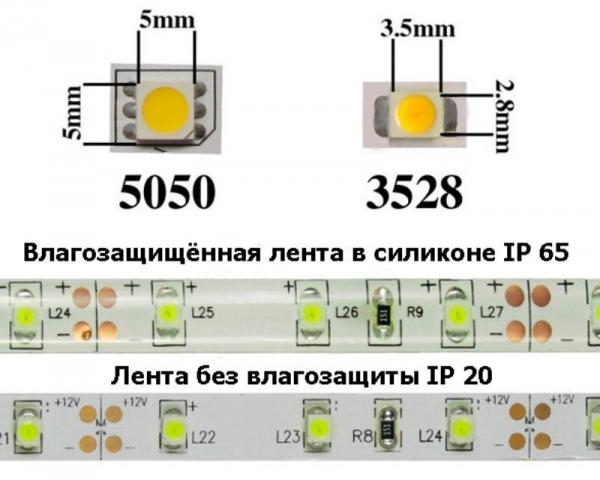

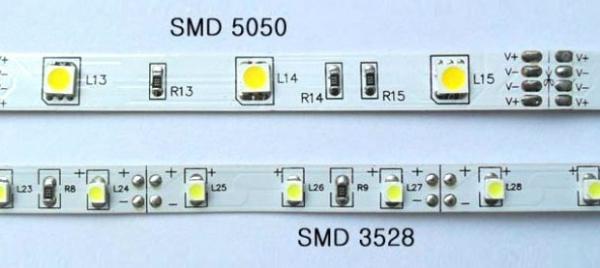

Виды светодиодных лент
Свечение меняется при помощи контроллера, напряжение понижается блоком питания. Если вы планируете устанавливать монохромную светодиодную ленту, то контролера не понадобится.
Сенсорный контроллер с ПДУ для светодиодной ленты
Это что касается света и световых эффектов, теперь рассмотрим вопросы защиты – для бани очень важная тема. Все светодиодные ленты по степени защищенности от влаги делятся на три группы.
| Группы светодиодных лент | Описание |
|---|---|
Влагонезащищенные |
Наиболее простые в устройстве, допускаются к использованию только в помещениях, исключающих риски попадания влаги на все элементы. |
Влагозащищенные |
Могут использоваться в помещениях с повышенными показателями влажности, но от попадания прямых брызг не защищены. В бане можно использовать во всех помещениях, кроме душевой и парной. |
Влагостойкие |
Не боятся попадания брызг воды под различными углами, можно использовать в душевой и парной. Хотя в парной все светодиоды рекомендуется использовать очень осторожно. Почему? Если вы откроете инструкцию по пользованию, то увидите, что в случае необходимости пайки контактов нужно пользоваться самым маломощным паяльником – светодиоды боятся перегрева. От повышения температуры сгорит близлежащий светодиод, а так, так они работают по три в привязке к одному резистору, то следом за первым выйдут из строя и два следующих. Еще один нюанс для влагостойких светодиодов – для герметизации они «упакованы» в силиконовую трубку, а она поглощает довольно много светового потока. Это нужно иметь в виду во время расчетов освещенности помещений. |
Сила светового потока зависит от количества и индивидуальных характеристик светодиодов, в лентах на 12 В их не больше 120 штук на погонный метр, в лентах на 24 В их количество может возрастать до 240 шт. Как использовать эти показатели во время монтажа светодиодных лент в бане мы расскажем ниже. Для того чтобы было легче ориентироваться в технических характеристиках светодиодной ленты ознакомьтесь с таблицей. Это универсальные обозначения, их знание позволяет подбирать оптимальные марки.

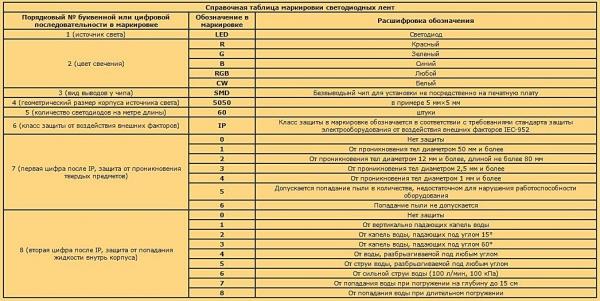

Маркировка светодиодных лент
Как рассчитывается сила светового потока
Для того чтобы ленточная светодиодная подсветка не только выглядела оригинально, но и выполняла свою непосредственную задачу (освещала помещение), нужно уметь рассчитать ее параметры. Не будем углубляться в сложные физические формулы, скажем только главное. Большинство лент имеет светодиоды мощностью светового потока по 5 лм, умножайте их мощность на количество на одном погонном метре и получите значение силы потока с метра ленты. К примеру, на погонном метре 50 светодиодов, общая сила светового потока 50×5=250 лм. Далее смотрите в таблицу и определяйте нужную длину ленты в зависимости от требуемого освещения помещения.

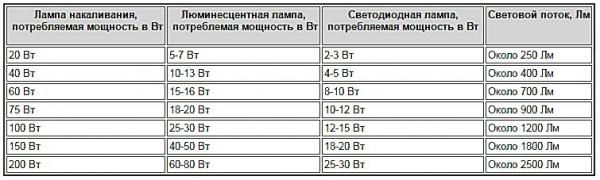

Световой поток ламп в зависимости от мощности
Данные по конкретным типам светодиодных ламп. Потребление тока различными типами ламп
Согласно таблице 1 метр нашей расчетной ленты дает столько света, сколько лампочка накаливания мощностью 20 Вт. Значит, если вы желаете заменить в помещении лампу накаливания в 100 Вт, то нужно взять 5 метров ленты со светодиодами, имеющей по 50 лампочек на каждый метр.
Технические показатели светодиодных лам различных типов даны в таблице.
Технические характеристики
Думаем, что теперь вы самостоятельно сможете рассчитать силу светового потока в каждом помещении бани с учетом его назначения. Это понятно? Двигаемся далее.
Как комплектовать светодиодную ленту
Если вам достаточно стандартной пятиметровой ленты – нет проблем, набор уже укомплектован соответствующим блоком питания, а если есть необходимость увеличивать мощность, то нужно выполнять расчет ленты на величину потребляемого тока.
Важно. Для блока питания имеет значение не только величина напряжения, но и величина тока. Если светодиодные ленты будут требовать большую величину тока, то блок питания быстро выйдет из строя. Опытные электрики рекомендуют, чтобы по показателям тока блок питания имел запас минимум 25% от максимальной мощности лент.
Как подсчитать этот показатель? Добросовестные производители указывают параметр силы тока в инструкции, если не указано, то придется делать расчеты самостоятельно. Посчитайте число светодиодов на ленте, возьмите из таблицы величину тока потребления каждого из них с учетом типа. В нашем примере на метре было 50 лампочек типа LED-CW-SMD5050, на пяти метрах их было 250 шт. Один светодиод требует 0,02 А, все светодиоды должны употреблять 250×0,02=5 А. Но, как видно из схемы ленты, светодиоды подключаются по три штуки к одному резистору, следовательно, ток уменьшается в три раза 5:3=1,7 А. У нас лента длиной 10 м – максимальный ток 17 А.

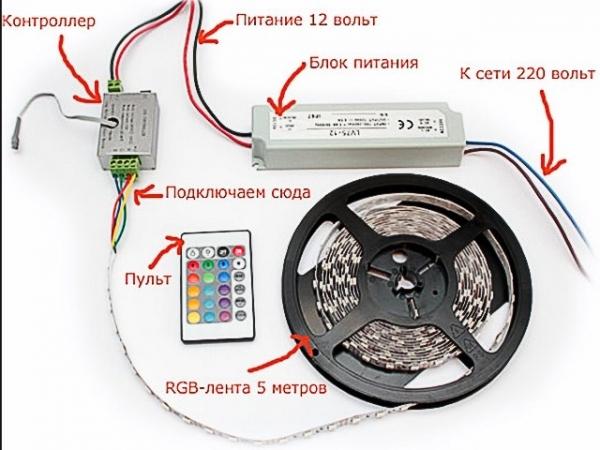

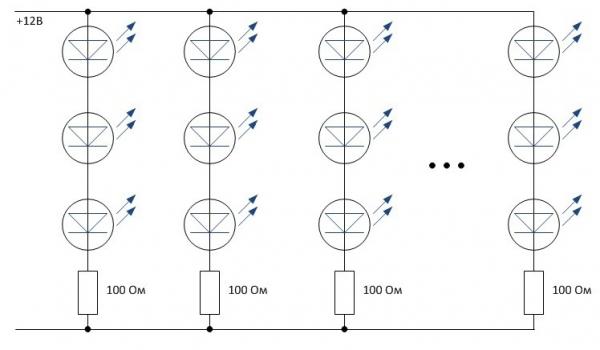

Схема светодиодной ленты
Компактный блок питания нужно покупать с увеличением по мощности не менее 25%, значит в нашем примере необходимо, чтобы он выдерживал 17+3,75=20,75 А. Теперь узнаем его мощность – умножим напряжение (12 В) на силу тока (20,75А) и получим мощность 249 Вт.
Итак, вы подсчитали световой поток ленты, с учетом этого показателя подобрали блок питания и контролер, теперь можно приступать к их монтажу. Предварительно ознакомьтесь с предлагаемыми схемами.
Подключение светодиодной ленты с контролером

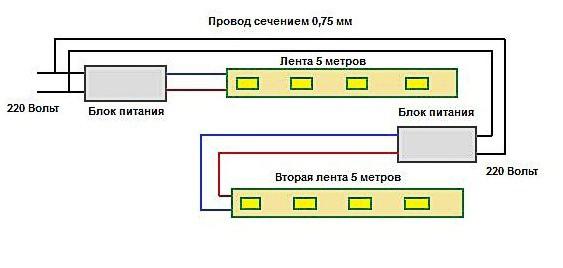

Схема подключения двух светодиодных лент
Мы уже упоминали, что контролер служит для изменения цвета ленты, режимов свечения и создания различных эффектов.
Этапы подключения светодиодной ленты
Шаг 1. Учитывая наши советы, выполните все предварительные расчеты, закупите комплектующие, в том числе и контроллер с пультом удаленного управления.
Светодиодная лента Novotech

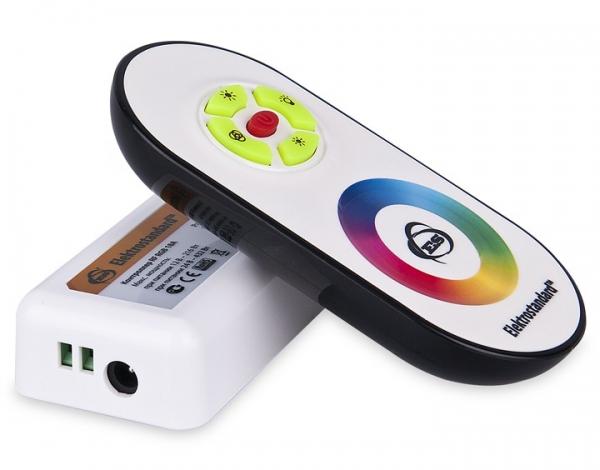

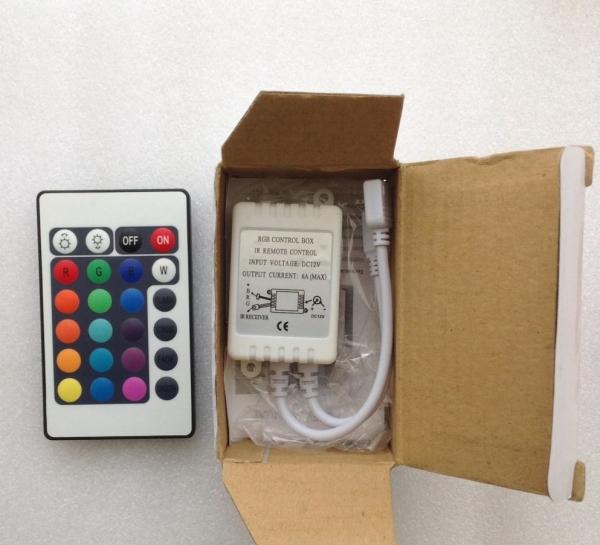

Контроллер для светодиодной ленты RGB c пультом

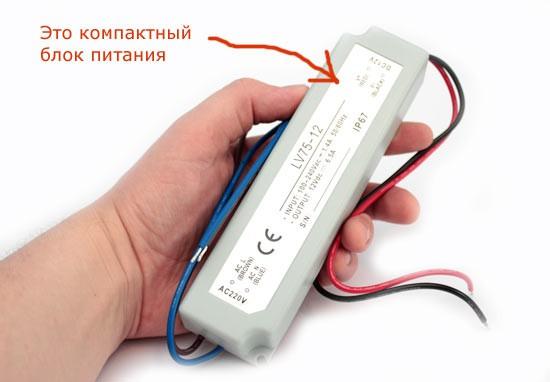

Компактный блок питания для светодиодной ленты

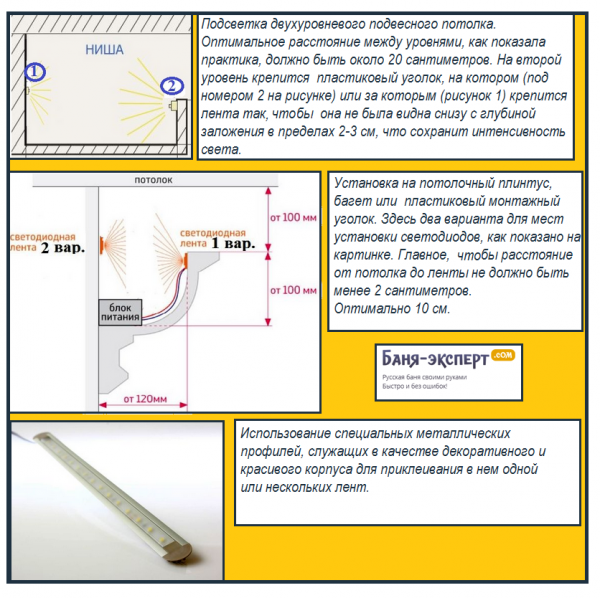

Шаг 2. Определитесь с местом установки блока питания и контроллера. Их лучше монтировать в незаметных местах. Имейте в виду, что все электрические приборы, а особенно с электронными схемами, имеют три главных врага: резкое колебание напряжения, высокую влажность и температуру. Соответственно, не пытайтесь их устанавливать в парной или душевой.
Самые распространенные варианты установки
Шаг 3. Замерьте количество гибкого кабеля от источника питания до блока. Запитывать можно как от центрального электрического щитка, так и от розетки. Решение принимайте самостоятельно с учетом планировки помещений и наличия в них розеток.
Шаг 4. Закрепите блок питания и контроллер, для этого нужно снять крышку корпуса и в монтажные отверстия вкрутить саморезы или дюбели. Подведите к блоку питания кабель на 220 В.
Шаг 5. Установите в нужном месте светодиодную ленту, закрепите ее при помощи стандартных липучек или любых приспособлений.

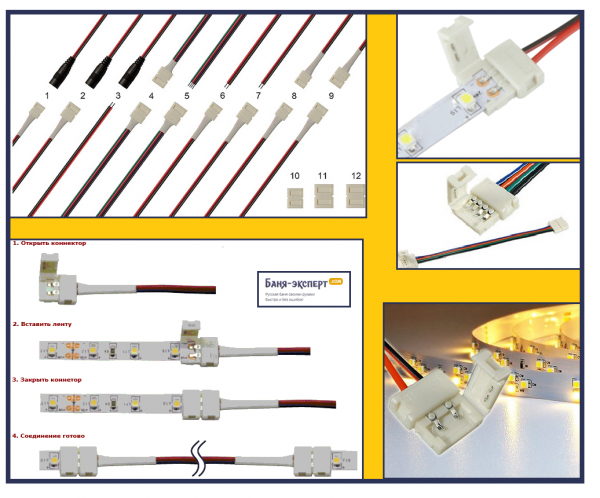

Шаг 6. При помощи коннекторов (они реализуются в комплекте или отдельно) присоедините провода.
Коннекторы для светодиодных лент

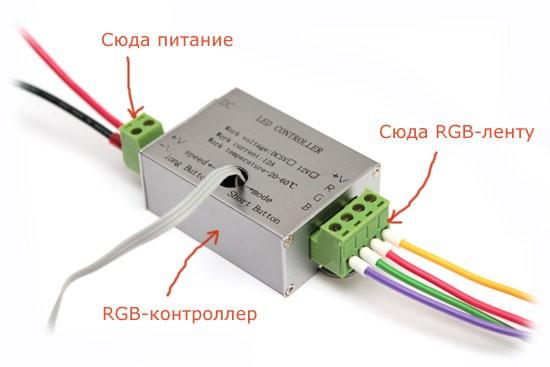

Если светодиодная лента полихромная, то к ней прилагается контроллер. Соблюдайте цветность проводов. Для блока питания обязательно смотрите за фазностью. Помните, что «нулевой» провод только синий, цвет фазных может изменяться в зависимости от марки кабеля и производителя.
Схема подключения RGB-контроллера для светодиодной ленты
Видео — Подключение контроллера к светодиодной ленте. LED контроллер
На выходе из блока питания фазность также важна. Правда, если вы перепутаете провода, лента не сгорит, она просто не будет работать. Поменяйте местами провода на выходе из блока питания и все заработает.

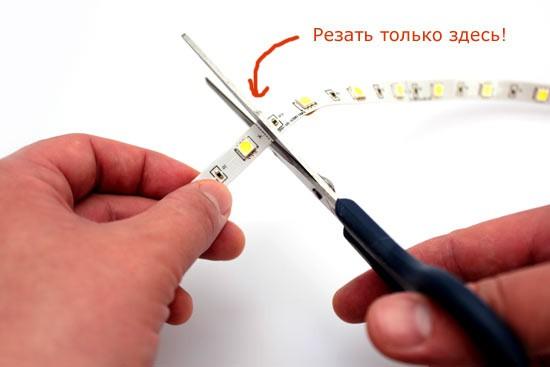

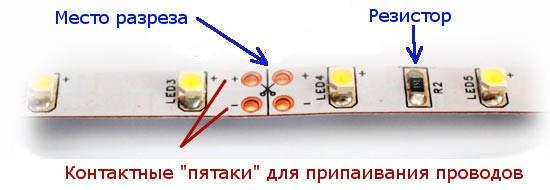

Если вам нужно отрезать кусок от ленты – делайте это только по указанным меткам с помощью обыкновенных ножниц. Но мы бы не советовали ее резать, постарайтесь сделать изгибы, повороты и т. д.
Метки для разрезания светодиодной ленты
Светодиодная лента режется через три диода
Шаг 7. Прозвоните тестером соединения, все нормально – можете подавать напряжение 220 В.

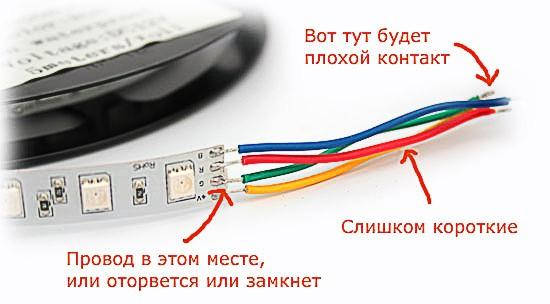

Несколько слов следует сказать о китайских изделиях. Все они имеют очень короткие провода с целью экономии дорогой меди. Кроме того, качество спайки ниже всякой критики. Мы настоятельно советуем перед монтажом исправить все слабые места, потом заниматься этими делами будет довольно трудно.
Китайское «изделие»
Начнем с коротких проводов, они настолько малы, что даже обыкновенное подключение вызывает большие сложности. Проводы придется сильно натягивать, а они в это время будут вырываться из пайки или клемм. Настоятельно советуем сразу их перепаять и заменить более длинными. Для пайки используйте маломощный паяльник, не допускайте перегрева светодиодов.
Пайка контактов

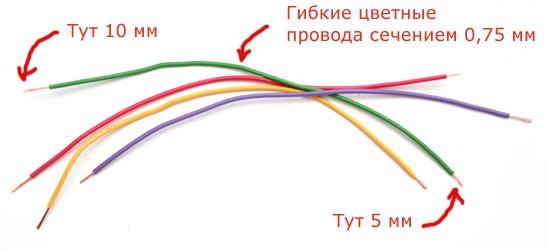

Вместо них присоедините более длинные, это расширит возможности монтажа ленты с учетом конкретных особенностей помещений. На второй конец припаянных проводов можно надеть специальные наконечники или просто залудить их.

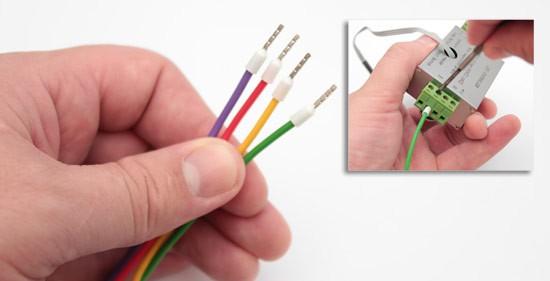

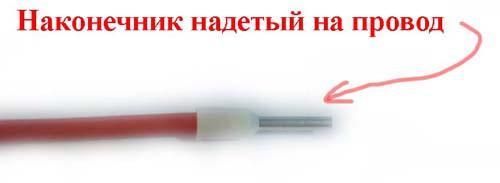

С одного конца снимите изоляцию 5 мм, с другого конца 10 мм
Наконечники для провода сечением 0,75 мм
Обжим для наконечников

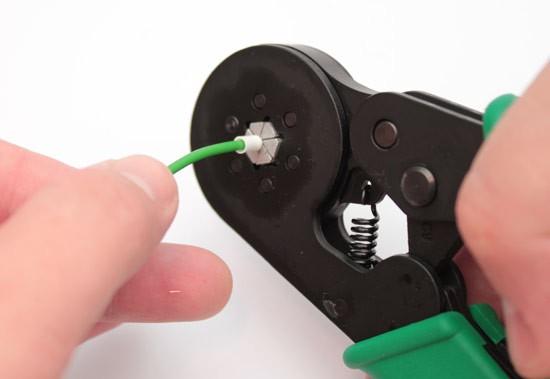

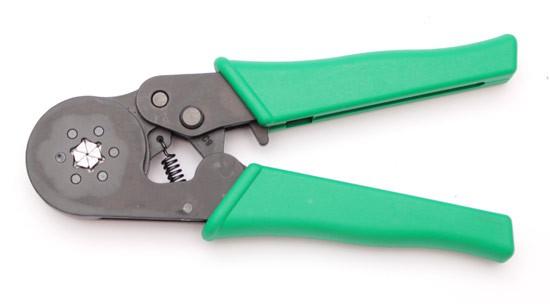

Обжим наконечника с помощью специального инструмента
Получились аккуратные провода с наконечниками, которые обеспечат надежный контакт при установке в клеммную колодку контроллера, диммера или блока питания

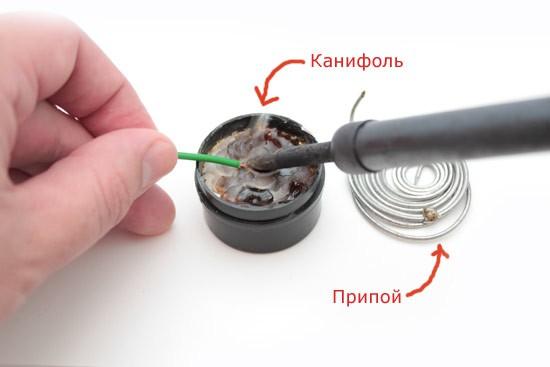

Лужение концов проводов

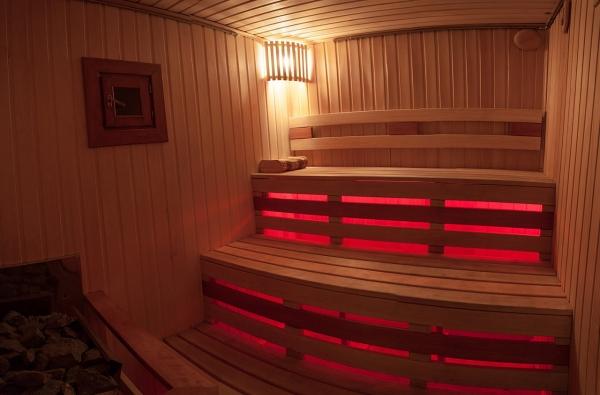

Вот и все, включайте светодиодные ленты, устанавливайте любимый цвет и радуйтесь. Но долго радоваться вы сможете только при одном условии – все наши рекомендации были в точности соблюдены.
Сауна, включена красная подсветка
Видео – Подключение светодиодной ленты

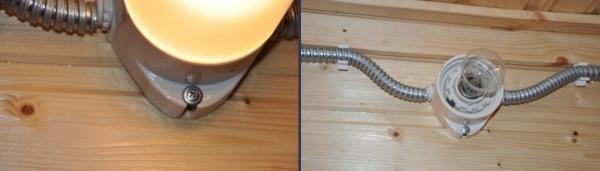

Как повесить осветительный плафон
Светильник стационарной установки

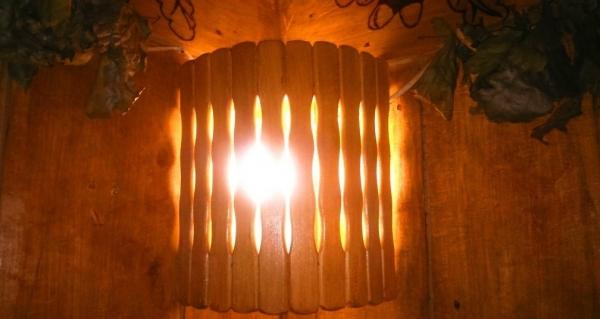

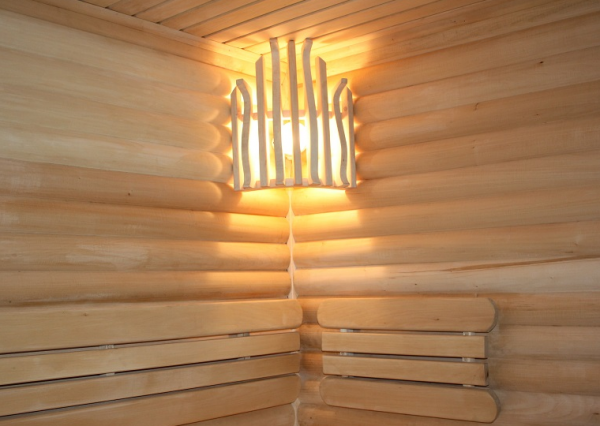

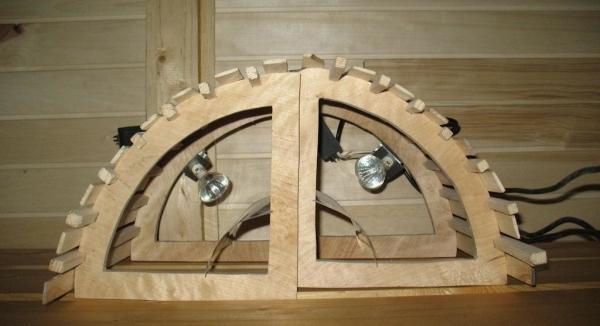

Банный светильник с плафоном из дерева
Классический светильник в баню
Осветительных плафонов настолько много, что рассмотреть подключение каждого из них нереально. Мы расскажем лишь об общих универсальных правилах.
Шаг 1. Отключите питание сети. Если щиток расположен далеко – обязательно повесьте на него табличку с предупреждением. Это очень важно, включение по оплошности питания третьими лицами бывали неоднократно.

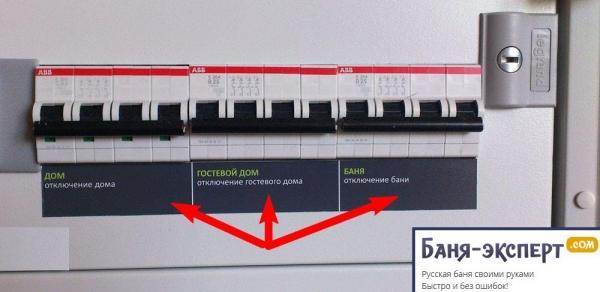

Отключите питание бани
Шаг 2. Изучите инструкцию светильника. Если ее нет – разберите плафон, найдите на корпусе место входа питающих кабелей и места фиксации корпуса. Мы надеемся, что выключатель подключен правильно и через него присоединяется фаза.

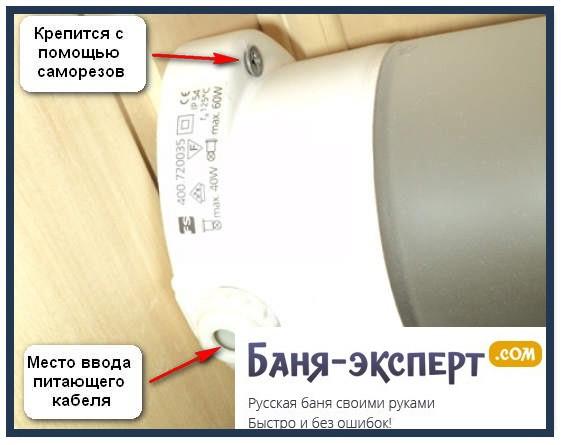

Крепеж и место ввода кабеля
Крепление светильника
Шаг 3. Закрепите плафон на стене или потолке, перед этим просуньте провода в монтажные отверстия на корпусе. Проверьте тестером исправность патрона. Иногда крепление выводов сделано недобросовестно, контакты будут греться и со временем перегорят. Подтяните все зажимы, если выводы заклепаны – потрогайте их, они не должны шататься.
Шаг 4. Зачистите концы проводов на длину примерно 5 мм, если кабель многожильный – залудите концы или хотя бы прочно скрутите их. Вставьте в клеммники и затяните.

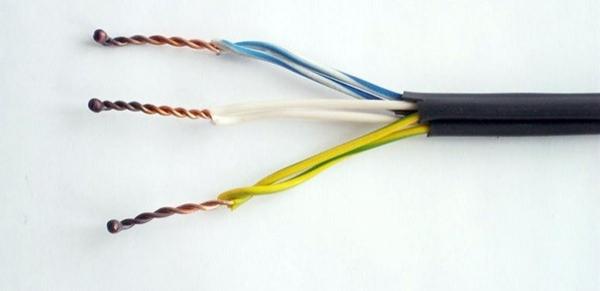

Практический совет. Многожильный кабель с первого раза плотно не зажимается, нужно несколько раз повторить операцию на каждом зажиме.
Шаг 5. Вкрутите лампочку, проверьте проводку на короткое замыкание. Все в норме – ставьте на место декоративный плафон и включайте питание.
Закрепленные светильники
Обратите внимание на прочность крепления плафона к несущей поверхности. Если плафон пластиковый, то обязательно соблюдайте рекомендованную максимальную мощность лампочки накаливания. Для энергосберегающих ламп нельзя использовать полностью закрытые плафоны – они должны постоянно охлаждаться свежим воздухом.

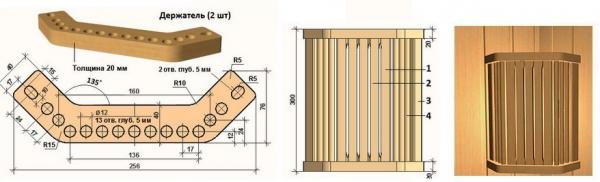

Вентилируемый плафон для бани — схема

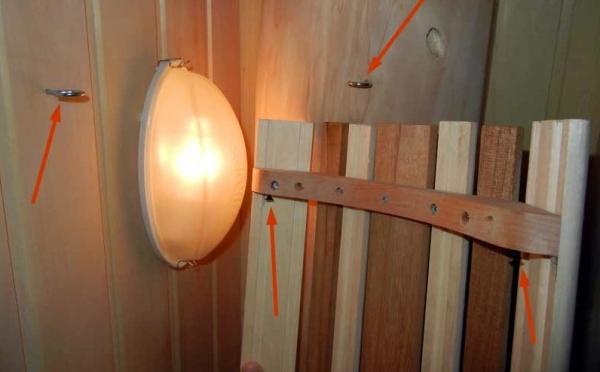

Деревянная решетка для светильника
