Как правильно установить водостоки на крыше

Автор Nikolay Опубликовано Май 2, 2019

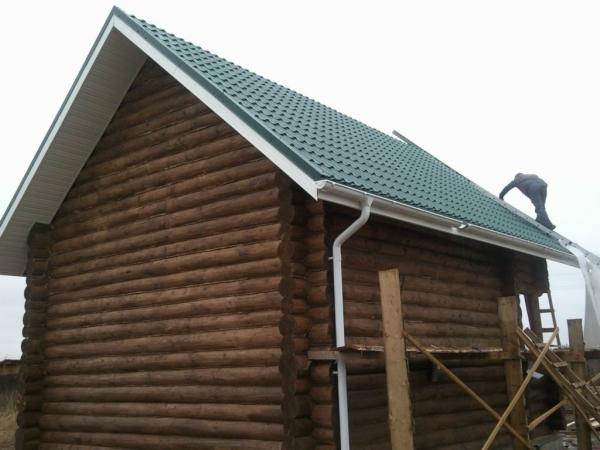

Монтаж системы водоотведения актуален даже для небольших бань.

Обоснования этому весьма логичные и простые:

если отсутствуют водоотводящие желоба, то во время осадков влага свободно стекает с крыши непосредственно на стены бани. Вместе с дождевой водой стекает и скопившаяся пыль, грязь, мелкий мусор. Как итог: грязные стены, окна и входная дверь. В таких условиях быстро ухудшается внешний вид и снижается срок службы древесины, штукатурки, кирпича и любых других материалов;

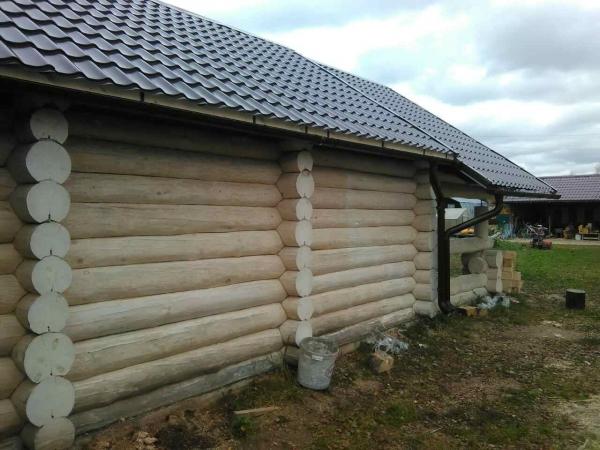

Водосток защищает фасад от намокания

стекающая с крыши влага собирается непосредственно около фундамента или отмостки, если таковая имеется. И чем чаще идет дождь, тем больше грунт пропитывается водой. В результате может произойти оседание отмостки и даже фундамента. Вдобавок, если фундамент недостаточно качественно гидроизолирован, влага будет просачиваться в подпол, оказывая негативное воздействие на перекрытия первого этажа и микроклимат в помещениях.

Без водостока влага будет размывать грунт, отмостку, может привести к оседанию фундамента

На заметку! СНиП 31-06 от 2009 года регламентирует вопросы водоотведения с крыши. Так, согласно нормативным актам, в частном строительстве допустимо отсутствие водосточных систем на крышах одно- и двухэтажных построек, но при условии, что над входной группой и балконом есть козырьки, а карнизный свес шире шестидесяти сантиметров.

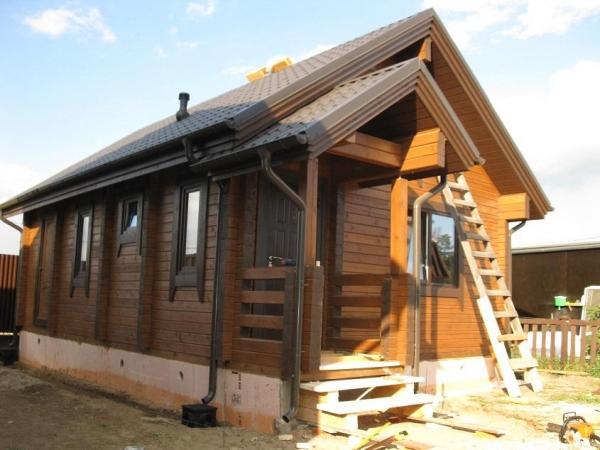

Любая баня с установленной системой водоотвода выглядит более эстетично и солидно, внешний вид завершенный и основательный. Да и польза от установки водостоков ощутима.

Сейчас читают:

Баня

Турецкая баня польза и вред

Соляная баня польза и вред

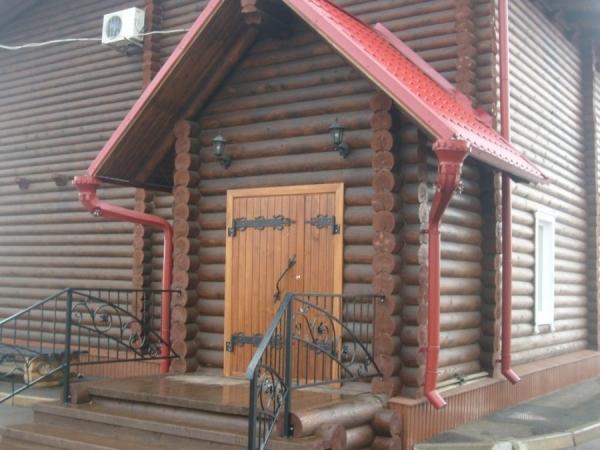

Водосток на крыльце бани

Желательно заниматься монтажом крюков и водосточных желобов еще на этапе строительства крыши бани, но даже после завершения возведения и внешней отделки еще не поздно начать монтаж водоотвода.

Водосток можно установить как в процессе строительства бани, так и на эксплуатируемое здание

И первый этап предстоящей работы — выбор водостока и расчет количества элементов.

Оглавление:

Какой материал предпочесть

В продаже можно найти водосточную систему на любой вкус и кошелек. С точки зрения экономичности, на первом месте стоят пластиковые (поливинилхлоридные или виниловые) водостоки, а замыкают список элитные медные и цинк-титановые изделия. Стальные, алюминиевые системы относятся к средней ценовой категории. Но ориентироваться только на ценник не всегда правильно, стоит обратить внимание на срок службы изделий и легкость монтажа. А вот бесшумность водостоков может играть роль только в одном случае — если в бане есть жилые помещения или здание пристроено к основному дому, но обычно шум дождя по желобам и трубам редко беспокоит посещающих парную.

Таблица 1. Разновидности внешних водосточных систем по материалу изготовления

Материал изготовления	Особенности	Для каких кровель рекомендуется
Пластик	Толщина стенки до 3,3 мм. Цветовая палитра пластиковых водостоков богата, но через несколько лет эксплуатации оттенок может потерять насыщенность. Смонтировать пластиковый водосток очень просто на крышу совершенно любой конфигурации благодаря большому выбору доборных и крепежных элементов. А небольшой вес изделий и отсутствие необходимости применения специальных инструментов — дополнительный плюс для тех, кто хочет заняться установкой собственноручно. Может прослужить и 30 лет, но лучше выбирать качественные изделия. с толщиной стенки 3,3 мм. Устанавливать пластиковые системы рекомендуется в регионах с высокой влажностью (металл в таких условиях менее актуален).	Хорошо гармонируют с кровлей из ондулина, шифера, мягкой битумной черепицы.
Оцинкованная сталь без покрытия	Классические водостоки со сроком службы 60 лет и более. Изготавливаются из проката толщиной до 0,7 мм. Не лопаются, не ломаются, не портят внешний вид бани. Актуальны для регионов с преимущественно солнечной погодой, палящим солнцем. Из недостатков: во-первых, могут возникнуть определенные сложности в процессе монтажа, во-вторых, не все стропильные системы рассчитаны на вес металлического водостока.	Металлические оцинкованные кровельные покрытия.
Композитные	Относятся к металлическим водостокам. Поверх стальной основы нанесен слой грунта и полимерное защитное покрытие, например, пурал, полиэстер, модифицированный полиэстер или пластизол. Срок службы внушительный, но может быть сокращен, если повреждено декоративное покрытие (активно начинается коррозионный процесс). К действию солнечных лучей устойчивы все покрытия, кроме полиэстера, который быстро теряет насыщенность оттенка.	Профнастил, металлочерепица с полимерными покрытиями.
Алюминий и алюцинк	Толщина стенок до 0,8 мм. Легкие, прочные, надежные. Не подвержены коррозии. Широкий выбор оттенков.	Любые металлические кровли.
Цинк-титан	Производятся из материала толщиной 0,7-0,8 мм. Не подвержены коррозии, не боятся УФ-излучения и высоких температур. Царапины на поверхности могут затягиваться самостоятельно. Срок службы достигает ста лет. Недостатки: несовместимость с некоторыми металлами и высокая цена.	Подходит для элитных кровельных покрытий, таких как фальцевая медная, сланцевая, из натуральной керамической или композитной черепицы, дранки, титан-цинка.
Медь	Медные водостоки имеют толщину не более 0,6 мм. Элитные водостоки ценятся за свою долговечность (до 150 лет при условии грамотного монтажа). Их не нужно подкрашивать, часто очищать или обслуживать. Медным водостокам нипочем зной и высокая влажность. Они не выцветают и не ржавеют. Средняя цена одного трехметрового желоба из меди 6 тыс. руб., примерно столько же стоит один трехметровый участок трубы, а цены на приемные воронки доходят до 15 тыс. рублей. Обустраивать дорогую водосточную систему для бани на дачном участке неразумно, другое дело — престижный банный комплекс высотой в несколько этажей.	Керамическая черепица, сланцевая плитка, листовая кровельная медь или медная гибкая черепица.

Таблица 2. Зависимость диаметра трубы от площади крыши

Площадь кровли, кв.м	Сечение трубы водостока, мм
Менее 30	80
Менее 50	90
До 125	100

Таблица 3. Зависимость ширины лотков от кол-ва стояков и площади крыши

Площадь кровли, кв.м	Кол-во стояков	Ширина желоба, см
До 70	У края 1	9
От 70 до 140	У края 1	13
До 110	1 по центру ската	9
110 — 200	1 по центру ската	13
Не более 140	2 стояка по краям ската	9
От 140 до 220	2 стояка по краям ската	13

Расчет количества элементов

Чтобы рассчитать количество элементов, необходимо схематично нарисовать эскиз бани, выполнить замеры постройки, а затем проставить их на рисунке. Это максимально упростит процесс расчетов. Затем на этой же схеме можно нарисовать проект водосточной системы с указанием элементов.

Талица 4. Элементы водостоков

Наименование	Описание
Желоб водосточный	Общая длина желобов соответствует длине карниза минус длина угловых элементов, если они предусмотрены. Стандартная длина 1 желоба обычно 3 метра.
Соединитель желобов	Считаются по количеству стыков желобов.
Заглушка желоба	По 2 заглушки на каждую незамкнутую линию желобов. Если водосток замкнутый по всему периметру кровли, заглушки не нужны.
Сетка для желоба	Предотвращает скопление крупного мусора в желобах. Длина соответствует общей длине желобов.
Воронка или ливнеприемник	Количество зависит от конфигурации кровли и длины карниза (L). Если L 12 метров, то воронку устанавливают ближе к центру карниза или ставят две воронки по углам кровли. В соответствии со СНиП II-26-76, расстояние между воронками не может быть больше 26 метров.
Угол желоба внутренний	По количеству внутренних углов бани. Обычно длина угла 40 см.
Угол желоба наружный	Соответственно, по количеству наружных углов. Элементы могут быть 90 и 135 градусов.
Кронштейны для желобов	Шаг между кронштейнами зависит от материала, из которого изготовлен водосток. Для пластиковых систем шаг 55-60 см, металлических — 70 см, медных — 30-60 см. Чем меньше шаг между крюками, тем большую нагрузку смогут выдержать желоба. Количество крюков равняется общей длине карниза, поделенной на шаг между крюками. От края карниза крюки крепят на расстоянии 15 см. Дополнительные крюки (2 шт.) устанавливают по обеим сторонам от соединителей желобов.
Труба водостока	Стандартная длина одной трубы 3 метра. Общая длина стояка соответствует высоте стены бани.
Соединитель труб	При необходимости для соединения труб в стояке высотой более 4 метров.
Колено трубы	При необходимости на каждый стояк. Размер колен зависит от величины карнизного свеса.
Тройники	При необходимости соединения стояков, объединения труб.
Ревизия	По количеству стояков, при условии наличия ливневой канализации.
Ливневой колодец	Если обустроена ливневка.
Отвод трубы (сливное колено)	Устанавливается в 15 см от земли, если есть водосточный коллектор (колодец) или в 30 см от земли, если колодца нет.
Держатели труб	Шаг между держателями не более двух метров. Длина шурупа с дюбелем выбирается в зависимости от того, утепленный фасад или нет.

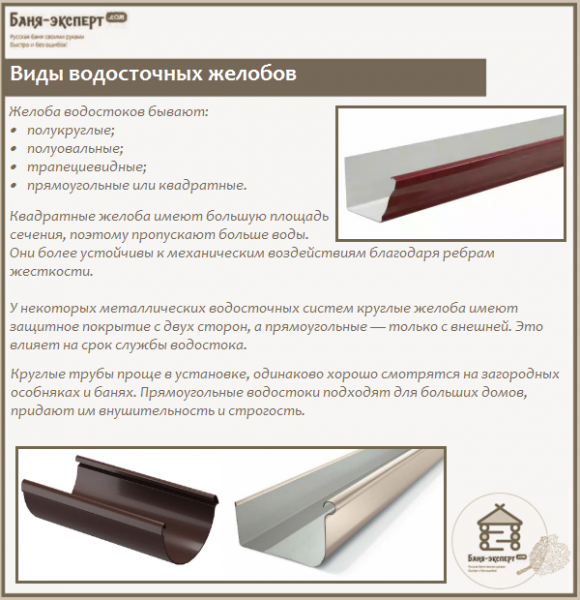

Виды водосточных желобов

Пример расчета водосточной системы

Исходные данные: четырехскатная крыша. Длина карниза по длинной стороне бани 12 м, по короткой — 8 м. Карнизный свес 0,9 м. Высота от карниза до земли 8 м. Площадь крыши 120 кв. м.

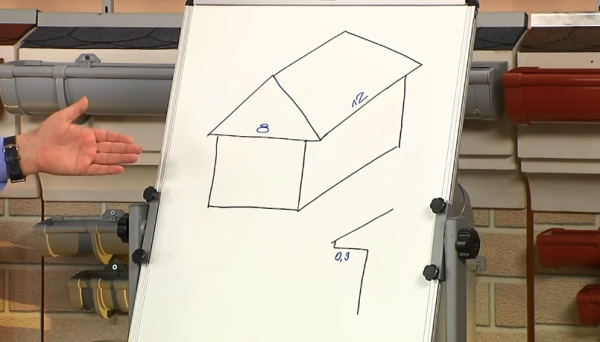

Исходные данные на схеме

Площадь крыши более 100 кв.м, поэтому выбираем желоба и трубы сечением 130 мм. Фасад утепленный, толщина утеплителя 50 см. Выбираем шурупы длиной 160 мм. Отвод — колено 67 градусов.

Длина карниза:

8 + 8 + 12 + 12 = 40 метров.

Количество желобов:

40 м : 3 м = 13,3 шт.

Округляем 13,3 до большего целого числа 14.

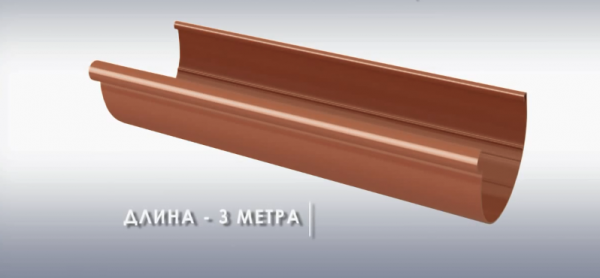

Длина желоба 3 метра

Количество водосточных труб:

8 м (длина от карниза до земли) х 4 (кол-во стояков) = 32 м.

32 м : 3 м (длина одной трубы) = 10,66 (округляем до 11 штук).

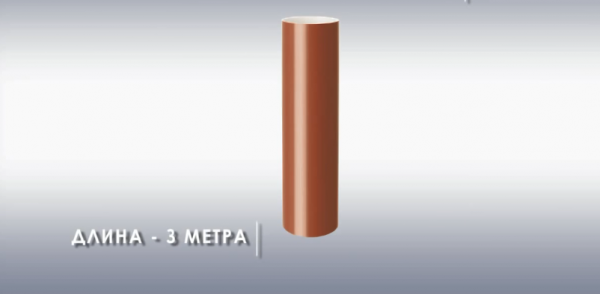

Длина одной трубы 3 метра

Еще две трубы понадобятся, чтобы подвести водосток к стене.

Чтобы подвести водосток к стене, понадобится еще две водосточных трубы длиной 3 метра

Итого: 13 труб.

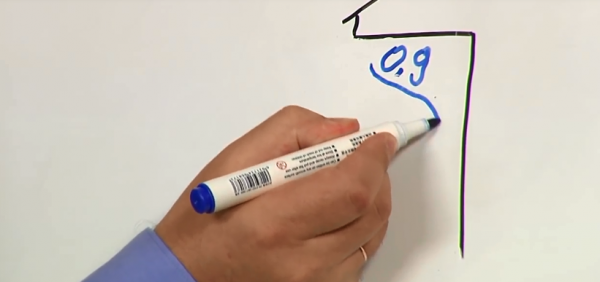

Количество кронштейнов и удлинителей. От края воронки кронштейн крепят на расстоянии 10 см, шаг между крюками принимаем 55 см. Всего понадобится 80 кронштейнов.

Если крюки будут крепиться на лобовую доску, понадобится 80 х 3 = 240 саморезов.

Если лобовой доски нет, понадобятся удлинители кронштейнов (прямые или скрученные).

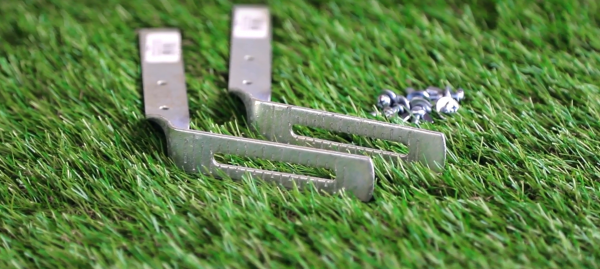

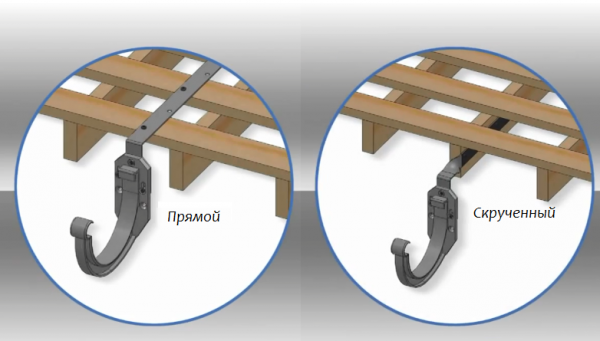

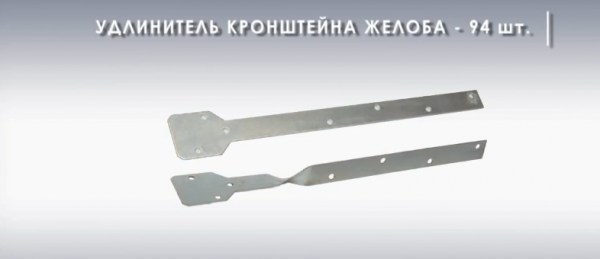

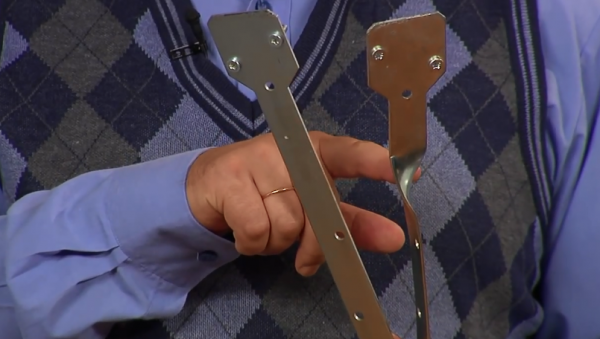

Удлинители кронштейнов

Прямые крепят на плоскую часть стропильной системы.

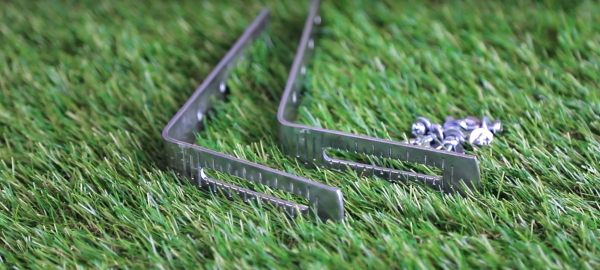

Прямой удлинитель

Скрученные удлинители крепят на боковую часть стропил.

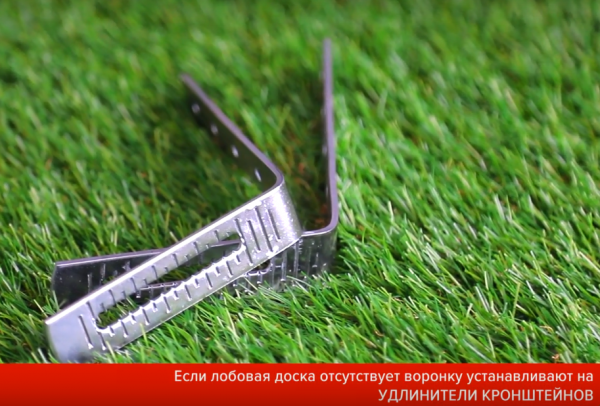

Скрученные удлинители

С помощью таких же удлинителей, если нет лобовой доски, крепят муфты и воронки. В таком случае количество удлинителей равно кол-ву кронштейнов + кол-во муфт + кол-во воронок. Итого понадобится 94 удлинителя.

Схема крепления удлинителей

Удлинителей понадобится 94 штуки

Количество отводов двухмуфтовых: 8 штук. На каждую воронку приходится 2 отвода.

4 воронки х 2 отвода = 8 отводов.

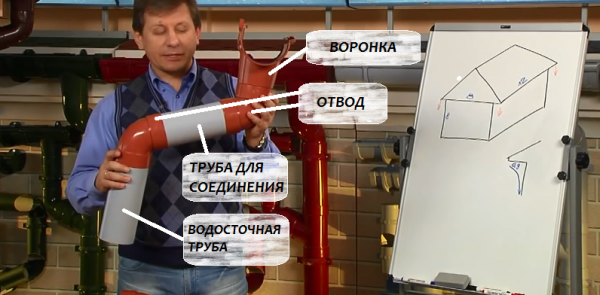

Схема соединения воронки с водосточной трубой двухмуфтовыми отводами и отрезком трубы

Количество кронштейнов: 28 штук. Их устанавливают под каждый соединительный элемент. Шаг между кронштейнами принимаем равным 1,5 м.

Итог:

необходимое количество воронок — 4 штуки;

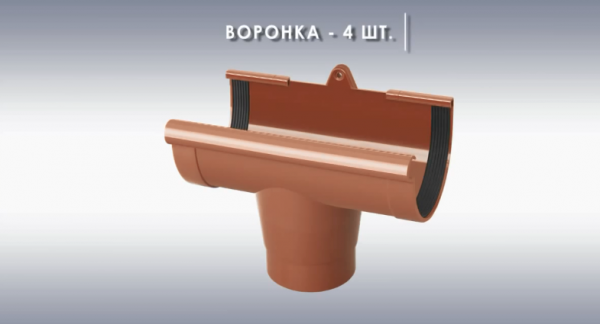

Воронка

столько же наружных углов желоба;

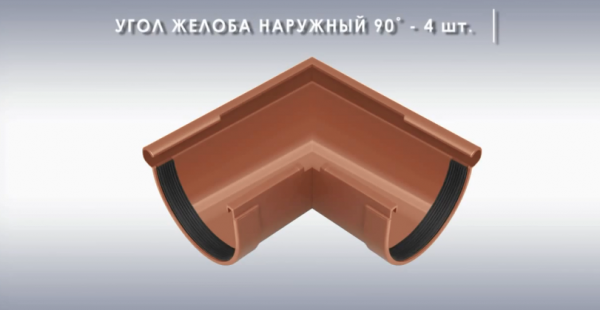

Наружный угол

количество желобов (L = 3 м) — 14 штук;

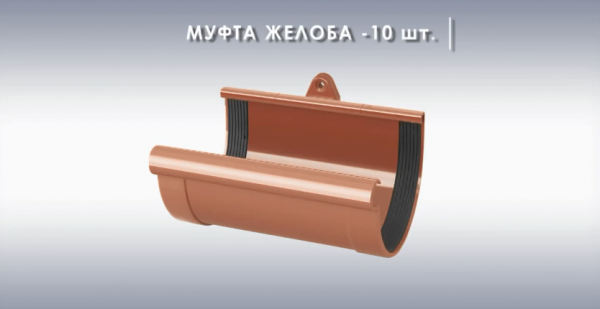

10 муфт-соединителей;

Муфта

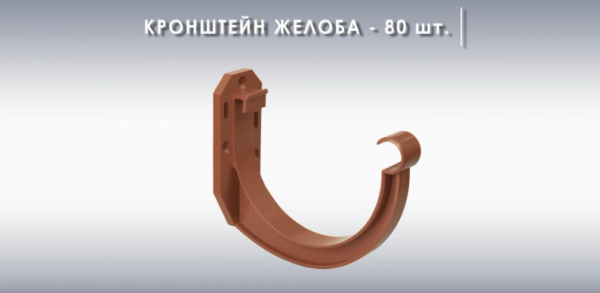

80 крюков;

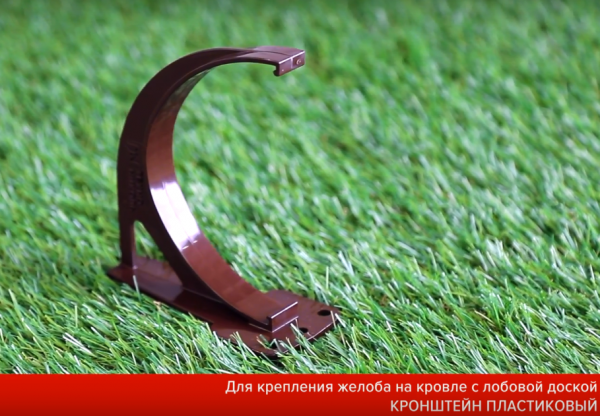

Кронштейн

количество трехметровых водосточных труб — 14 штук;

к ним 8 соединителей и 24 кронштейна для труб;

Как правильно установить водостоки на крыше

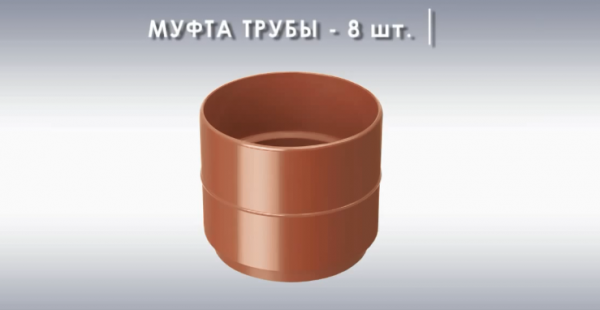

Муфта трубы

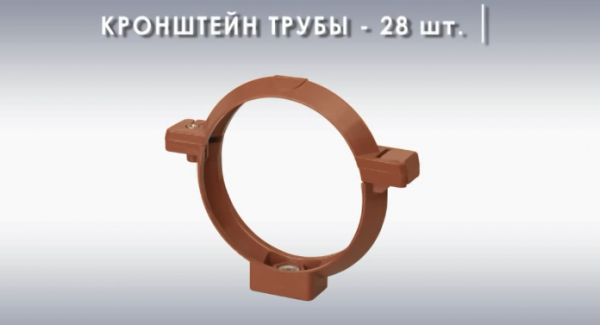

Кронштейн трубы

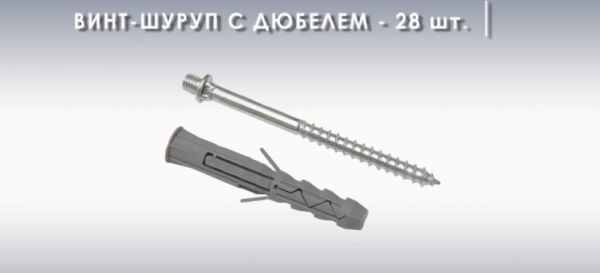

винт-шурупов длиной 160 мм понадобится 24 штуки;

Шурупы с дюбелями

количество отводов (67 градусов): двухмуфтовых — 8 штук, одномуфтовых — 4 штуки.

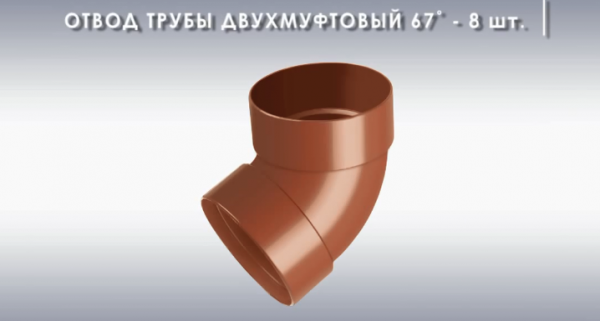

Отвод двухмуфтовый 67 градусов

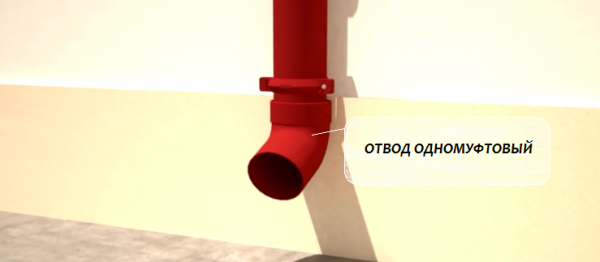

Отвод одномуфтовый, схема крепления

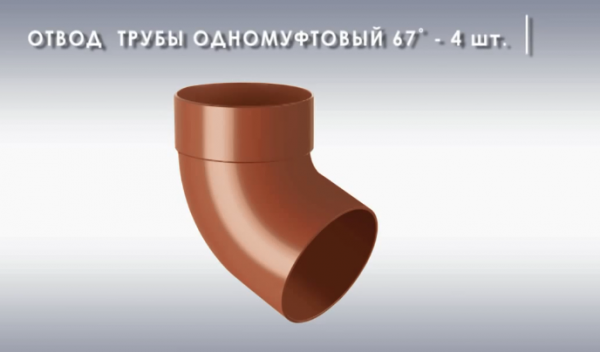

Отвод одномуфтовый 67 градусов

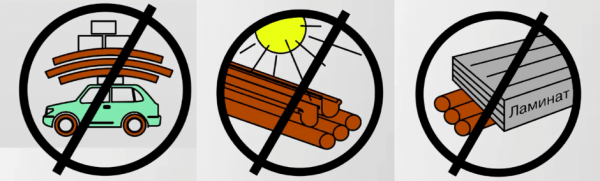

Важно! Не перевозите трехметровые элементы водостока на крыше личного автомобиля, не складируйте пластиковые детали под палящим солнцем, не ставьте тяжелые предметы на лежащие желоба и трубы.

Правила транспортировки и хранения

Видео — Как выбрать крюки

Порядок монтажа пластиковой водосточной системы

Инструментарий:

ножовка по металлу с мелкими зубьями;

приспособление для гибки металлических крюков;

уровень строительный и рулетка;

шуруповерт, дюбеля и самонарезающие винты по дереву;

напильник;

шнур строительный (веревка);

переставные клещи;

маркер или карандаш.

Основные принципы монтажа

Наклон водоприемных лотков составляет 3,5 мм на каждый погонный метр длины.
Стекающая с капельника вода должна попадать в центральную часть лотков.
Край кронштейна и желоба не должны пересекать линию ската кровли.
Если условно продолжить скат кровли прямой линией, то кронштейн должен быть на 1 см ниже этой линии.

При условии соблюдения обозначенных правил, стекающая с крыши влага не будет переливаться за края лотков, а в весенний период не будет риска деформации и поломки желобов при лавинном сходе снега.

Порядок монтажа

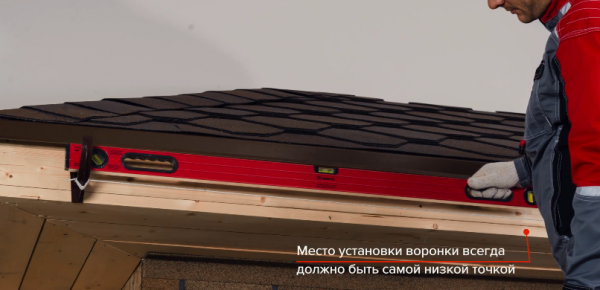

Этап 1. Определяем местоположение водоприемной воронки. Она может располагаться у края карниза или ближе к его середине. Но всегда, независимо от места установки, воронка располагается в низшей точке желобов на протяжении всего карниза, то есть лотки всегда должны быть наклонены в сторону ливнеприемника.

Место установки воронки

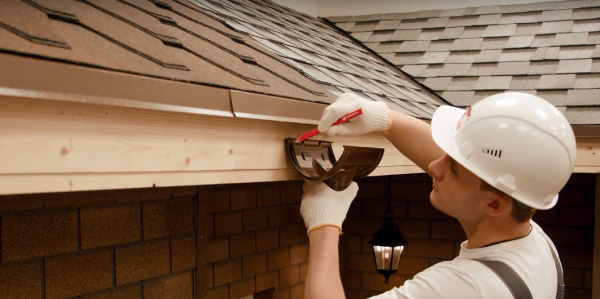

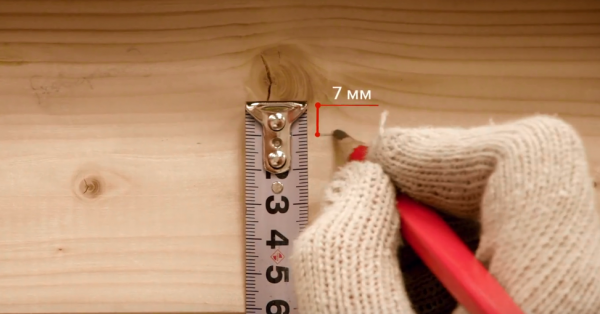

Маркером или карандашом отмечаем линию, где будет закреплена воронка.

Отметка местоположения воронки

Этап 2. Для крепления желобов к лобовой доске применяются пластиковые кронштейны.

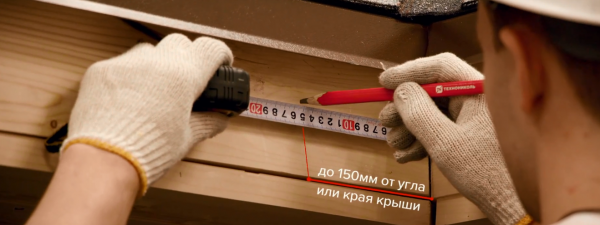

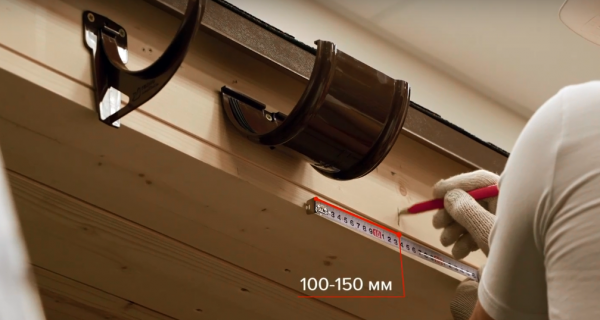

Отмечаем место крепления кронштейна. Крайний крюк всегда крепится в пятнадцати сантиметрах от угла или края крыши.

Крайний крюк всегда крепится в 15 см от угла или края

Фиксируем первый кронштейн, не забывая о главном принципе монтажа: крюк должен располагаться на 1 см ниже продолжения ската кровли.

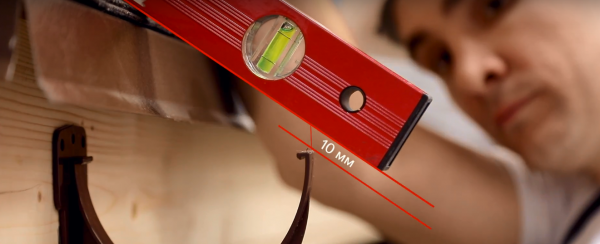

Крюк должен располагаться на 1 см ниже продолжения ската кровли

Важно начинать монтаж именно с крайних крюков с целью задания верного уклона всего водостока.

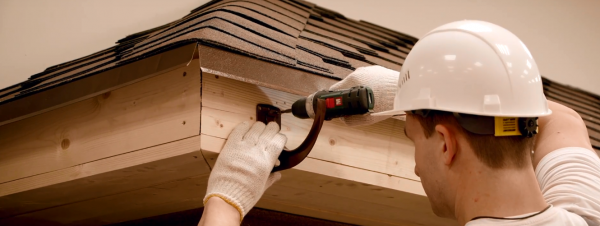

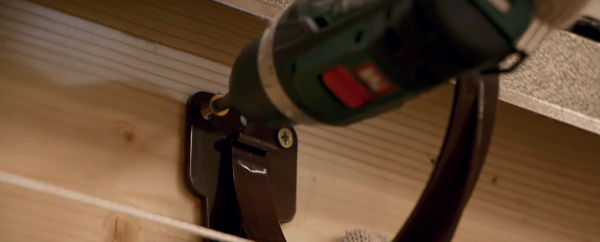

Крепление кронштейна к лобовой доске

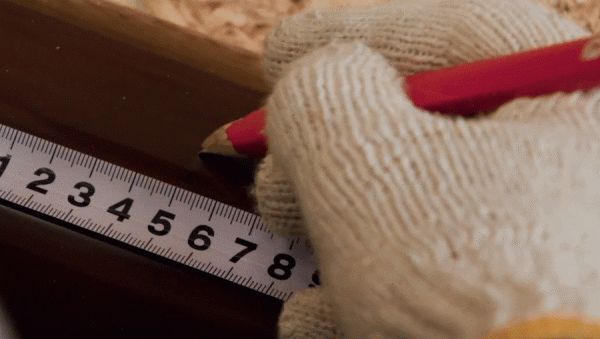

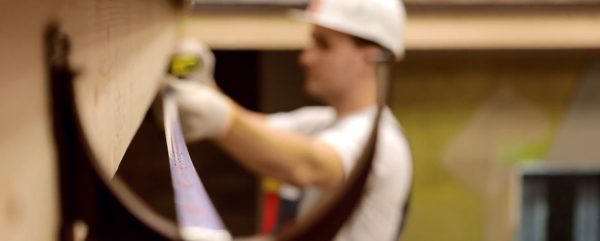

Этап 3. Используя рулетку, выполняем замер расстояния между установленным крюком и местом, где будет установлен ливнеприемник.

Замер расстояния между установленным крюком и местом, где будет установлен ливнеприемник

Учитывая уклон 3,5 мм на 1 погонный метр, высчитываем, где будет располагаться точка крепления. Например, если от крюка до воронки 2 метра, то она будет находиться на 7 мм ниже.

Точка крепления воронки

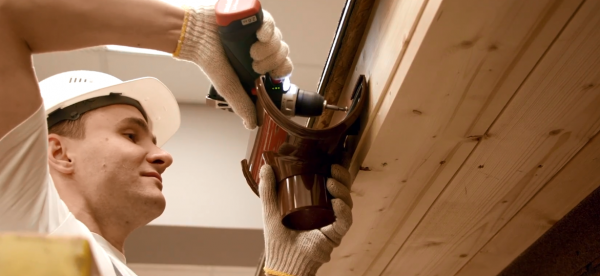

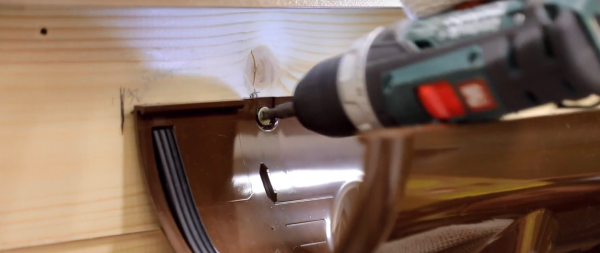

Этап 4. Крепим ливнеприемник саморезами к лобовой доске. Для вкручивания метизов в воронке есть заводские отверстия.

Крепление воронки

Саморезы вкручивают в заводские отверстия

Важно! Если лобовая доска отсутствует, воронку необходимо фиксировать с использованием удлинителей кронштейнов.

Крюк

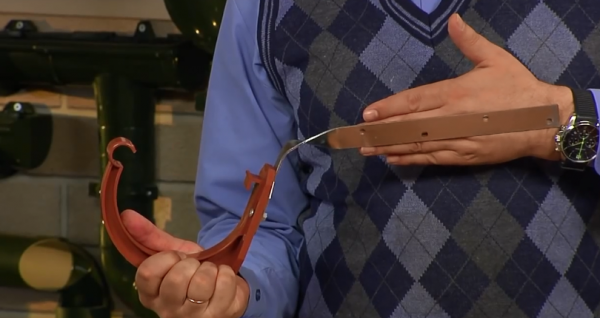

Удлинители кронштейнов прямые

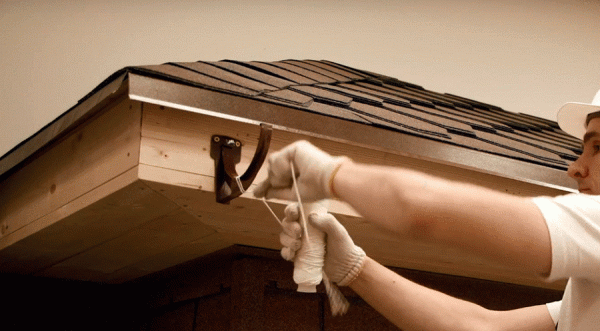

Этап 5. Между ливнеприемником и крайним кронштейном натягиваем шнурку.

Натягивание шнурки

По линии натянутой шнурки устанавливаем кронштейны обеих сторон от ливнеприемника. Рекомендуемое расстояние от края воронки до кронштейна 15 см.

Крепление кронштейнов около воронки

Крепим промежуточные крюки с шагом 50-60 см. Если расстояние между кронштейнами сделать больше, то с большой вероятностью желоба деформируются.

Крепление крюка

Как крепить кронштейны, если отсутствует лобовая доска?

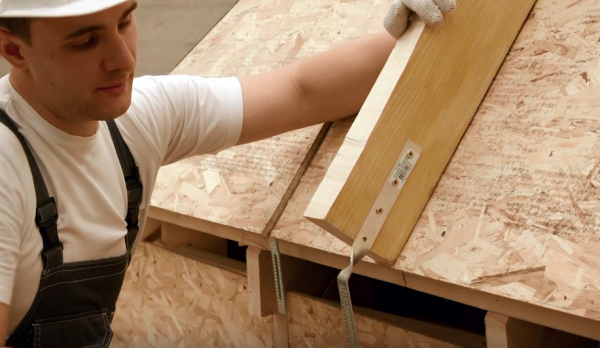

Вариант 1. Если кровля еще не покрыта, а в конструкции не предусмотрена лобовая доска, для монтажа желобов используются либо металлические крюки, либо прямые удлинители кронштейнов, которые крепятся поверх стропил.

Удлинители

на заметку! Чаще всего шаг стропил не совпадает с шагом установки крюков. В таком случае кронштейны допустимо фиксировать поверх ОСП-3 плит, предварительно выпилив выемки.

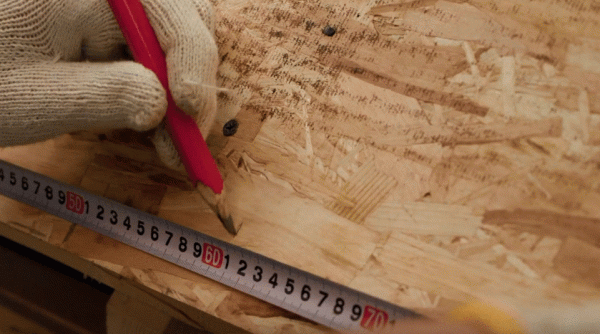

Крепление крюков на плиту ОСП-3

Вариант 2. Если кровля уже покрыта, то для фиксации крюков применяются изогнутые боковые удлинители.

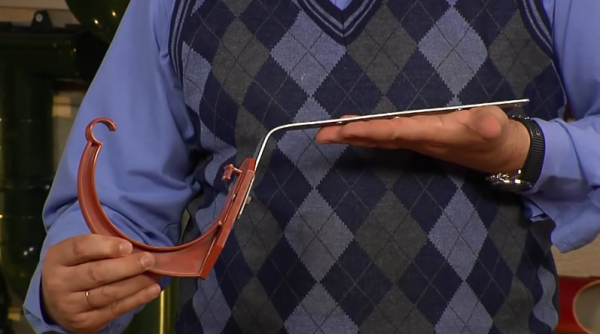

Изогнутые боковые удлинители

Крепление изогнутого удлинителя

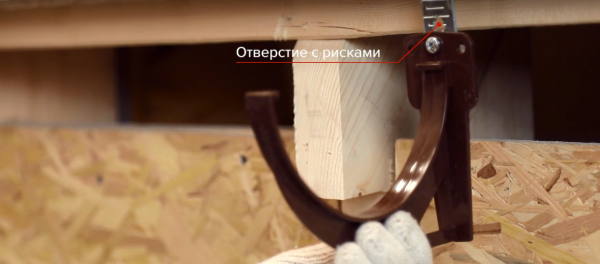

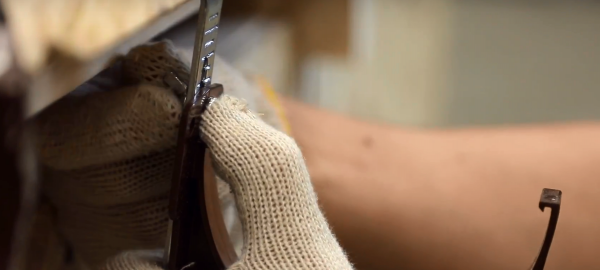

Главное преимущество удлинителей — наличие отверстий и рисок, благодаря которым легко выставлять положение кронштейнов и регулировать угол наклона желобов.

Крепление крюка к удлинителю

Отверстия с рисками

Этап 6. Начинаем монтаж желобов.

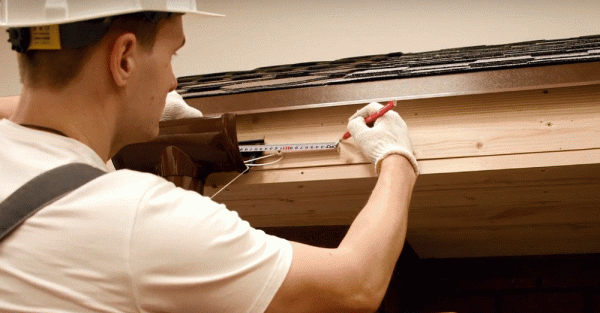

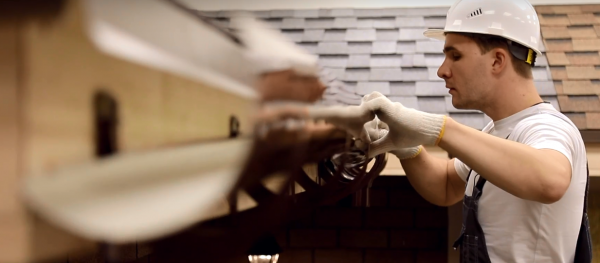

Первый шаг работ — разметка. Отмеряем рулеткой необходимую длину желоба, ставим метку, затем ножовкой отпиливаем лишнее. Обрабатываем край напильником, чтобы убрать заусенцы.

Подготовка желоба к монтажу

Желоба укладываем поверх кронштейнов.

Укладка желоба

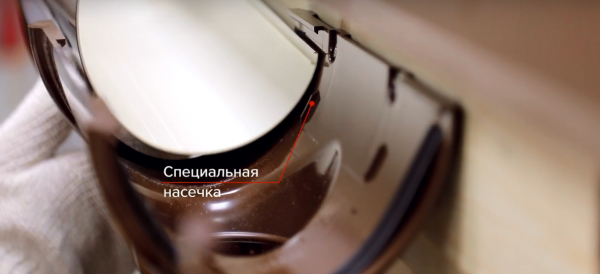

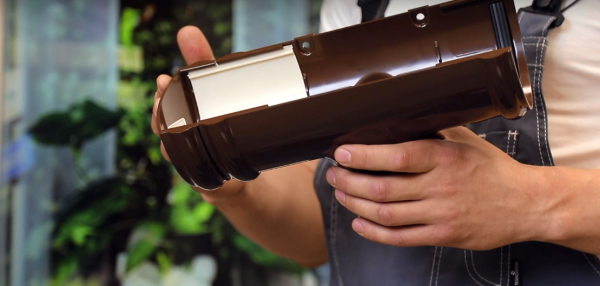

Сначала вставляем край кронштейна в воронку. Внутри воронки есть специальные насечки, это специально нанесенная разметка, учитывающая линейные расширения материала желобов при нагревании.

Насечки внутри воронки

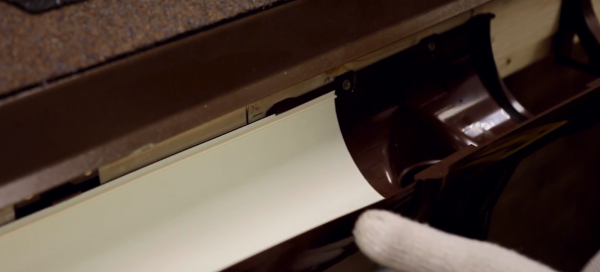

Желоб вставляем изнутри наружу так, чтобы он защелкнулся внутри воронки. Немного надавливаем на желоб при установке.

Желоб вставляют изнутри наружу

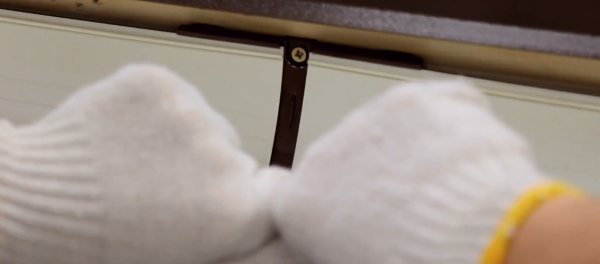

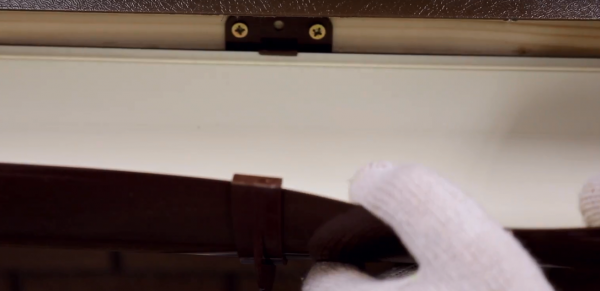

Аналогично защелкиваем желоб в кронштейнах.

Защелкивание желоба в кронштейне

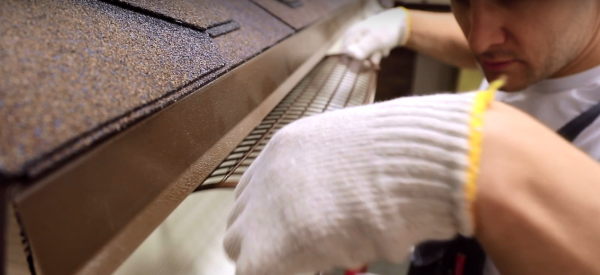

Рекомендуется сверху закрыть желоба решеткой, которую просто укладывают сверху и прижимают до щелчка.

Укладка решетки

Этап 7. Устанавливаем соединители желобов.

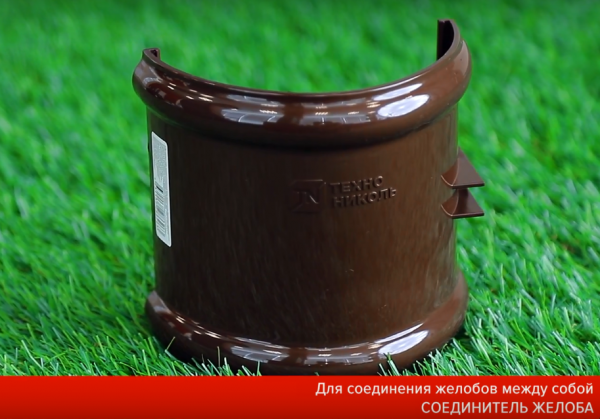

Соединитель

Месторасположение элементов — строго между двумя кронштейнами, которые крепят на расстоянии 10-15 см от соединителей.

Разметка для фиксации кронштейнов

Соединитель фиксируем к лобовой доске аналогично воронкам, саморезами через заводские отверстия.

Внутрь соединителя укладываем края желобов, ориентируясь на нанесенные внутри насечки.

Соединение желобов

На заметку! Соединители оснащены резиновыми уплотнителями для лучшей герметизации соединения.

Этап 8. Устанавливаем угловые элементы. Как на внешних, так и на внутренних углах бани, элементы фиксируются одинаково просто. Их даже не нужно прикручивать к лобовой доске, достаточно только защелкнуть в них края желобов.

Установка углового элемента

Этап 9. Устанавливаем заглушки на желоба.

Обратите внимание! В зависимости от конфигурации желоба, заглушки могут быть правыми, левыми или универсальными.

При необходимости заглушку устанавливаем и на воронку (в случае, когда она расположена близко к углу кровли), используя небольшой отрезок желоба для соединения элементов.

Установка заглушки на воронку

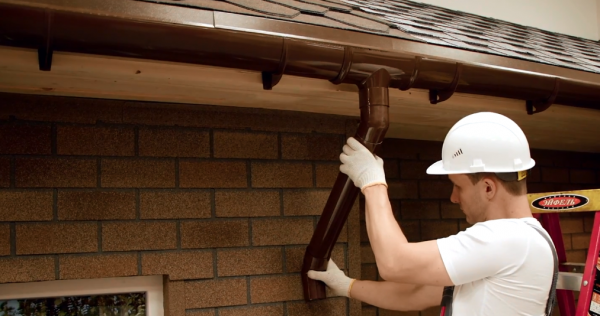

Этап 10. На завершающей стадии переходим к монтажу водосточных труб. Монтаж производим от воронки сверху вниз.

Порядок соединения элементов зависит от конфигурации кровли, величины карнизного свеса.

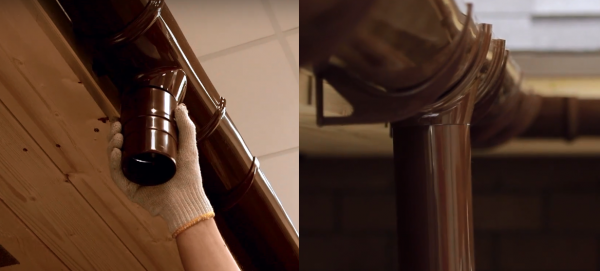

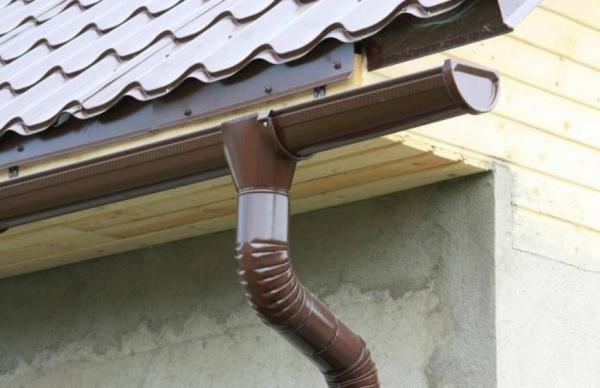

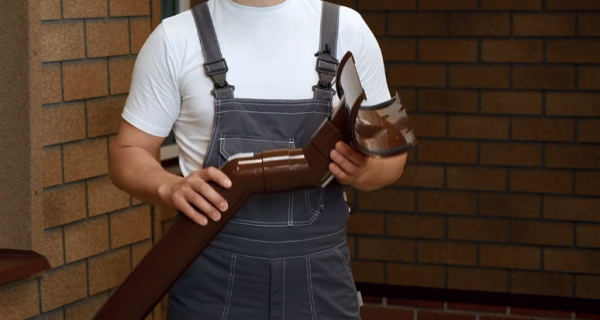

Если есть карнизный свес, то трубу с воронкой соединяем, используя один отрезок трубы и два колена. На нижнее колено устанавливаем хомут, причем крепеж должен быть заглублен в фасад минимум на 50 мм.

Соединение с использованием двух колен

Хомут
Если величина карнизного свеса небольшая, соединяем воронку и водосточную трубу, используя только два колена.

Соединение двумя коленами без промежуточной трубы
Если карнизный свес отсутствует, то соединяем ливнеприемник с водосточной трубой напрямую или прямым соединителем.

Прямое соединение

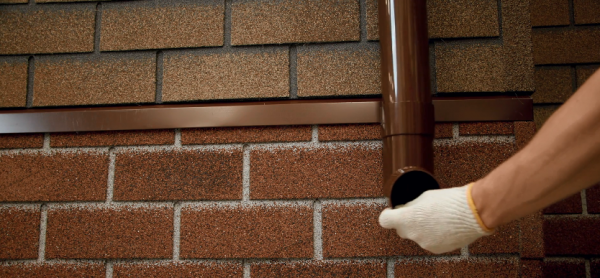

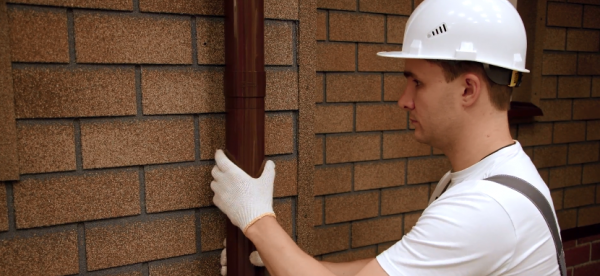

Этап 11. Фиксируем водосточные трубы универсальными хомутами.

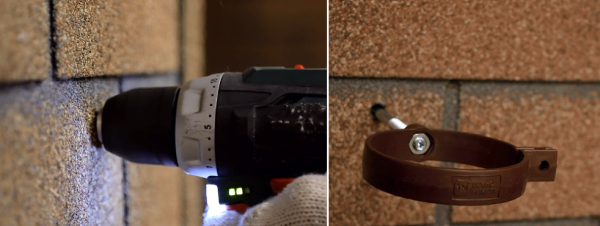

В фасаде высверливаем отверстие под дюбель.
В отверстие вручную вкручиваем крепеж.

Вкручивание хомута

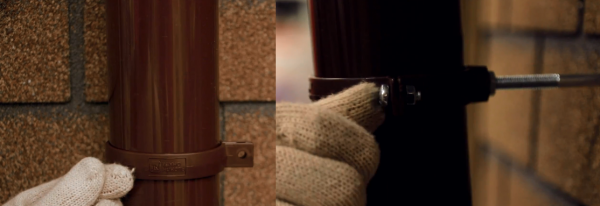

В хомут вставляем водосточную трубу.
Закручиваем болт с гайкой, но не стягиваем трубу хомутом слишком сильно.

Фиксация трубы

Важно! Между соседними хомутами должно быть не более полутора метров.

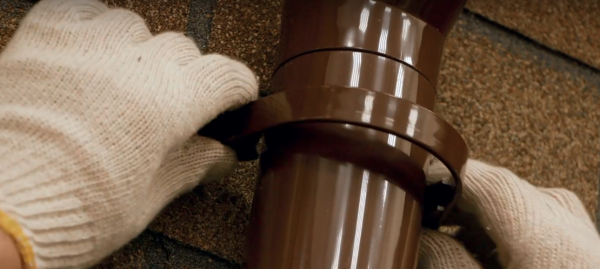

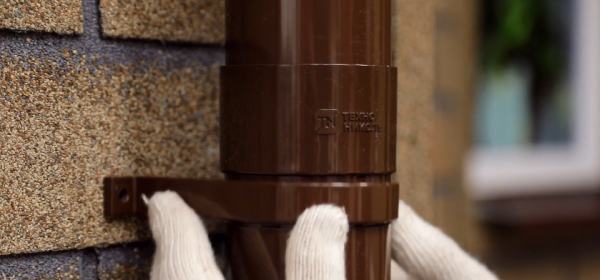

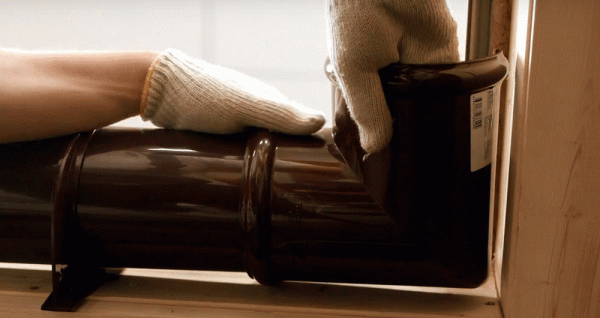

Этап 12. Соединяем трубы муфтами, а затем закрепляем конструкцию хомутом. На каждой муфте есть специальное посадочное место под хомут.

Соединение труб

Крепление соединителя муфтой

Этап 13. Остается только установить колено для слива воды. Фиксировать это колено, как и прочие элементы, необходимо отдельным хомутом.

Колено для слива воды

Проверьте работу всего водостока, вылив на крышу (но не непосредственно в желоб!) ведро воды. Убедитесь, что вода стекла с кровли в центральную часть желобов, попала в воронку и по трубам устремилась на землю или в ливневую канализацию.

На этом монтаж завершен. Чтобы водосточная система прослужила как можно дольше, не забывайте ухаживать за ней: проводите ревизию состояния элементов дважды в год, очищайте лотки от крупного и мелкого мусора.

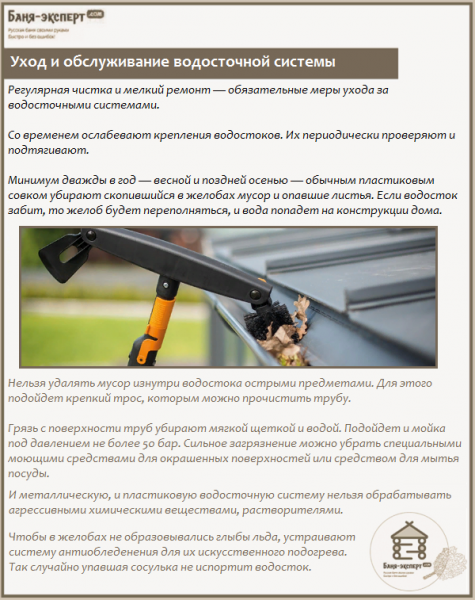

Уход и обслуживание водосточной системы
