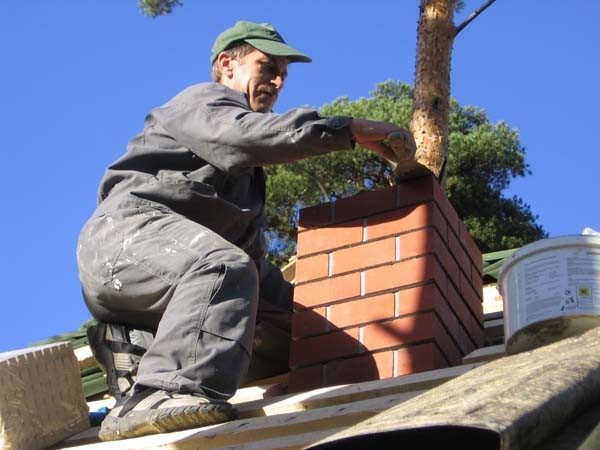

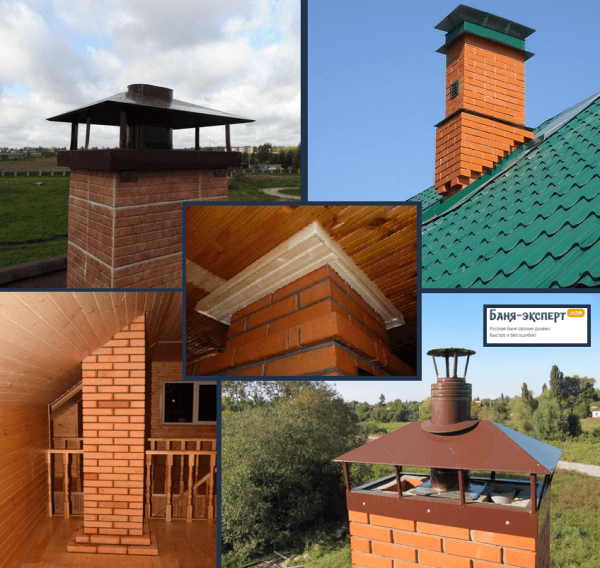

Как построить дымоход из кирпича
Кирпичный дымоход требует больше усилий, чем использование в этих целях металлической трубы. Зато такая конструкция выглядит намного престижнее и служит дольше. Мы рассмотрим три типа кирпичных дымоходов: классический одинарный, расширенный с вентиляционными отверстиями и упрощенный. Каждый вид имеет свои особенности и достоинства. Окончательное решение выбирается застройщиками, при этом должны приниматься во внимание индивидуальные особенности бани, дизайнерские предпочтения, финансовые возможности и наличие профессиональных навыков.
Как построить дымоход из кирпича
Содержание материала
Оглавление:
Общие правила строительства дымоходов
Для всех типов дымоходов из кирпича существует несколько общих положений, обязательных к исполнению.
Выход на крышу классического дымохода
Высота над кровельным покрытием. Регламентируется с учетом угла наклона скатов, должна обеспечивать противопожарную безопасность и исключать задувание тяги воздушными завихрениями от конька. Если покрытие крыши из негорючих материалов, то требования по противопожарной высоте можно игнорировать, но от завихрений дымоход следует предостерегать. Рекомендованные значения высоты можно увидеть на фотографии.

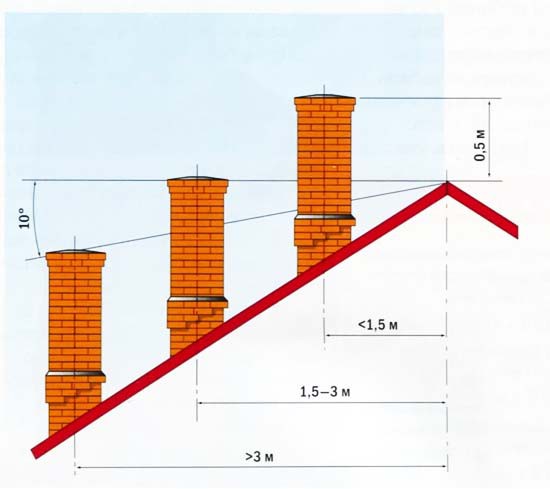

Высота дымохода

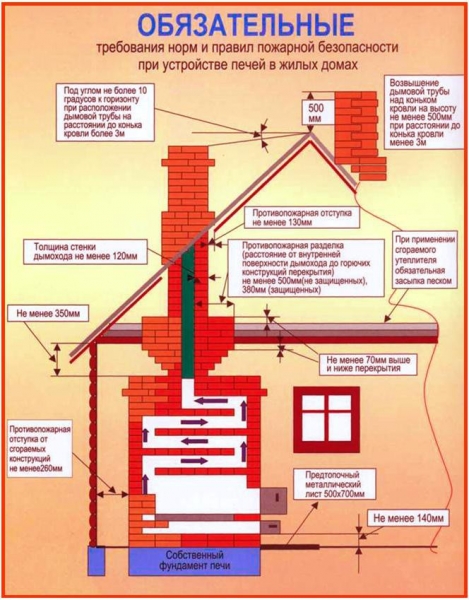

Требования по противопожарной безопасности
Материал изготовления. Для большинства дымоходов можно использовать обыкновенный красный кирпич. Если есть желание – покупайте огнеупорный, но стоит он значительно дороже, а большого положительного эффекта от его использования не стоит ожидать.
Кладка дымохода из красного кирпича
Рекомендуем применять огнеупорный кирпич только для кладки надсадной трубы, в этом месте самая высокая температура газов. Дело в том что красный кирпич без проблем может выдерживать температуру до +800°С, а температура газов в дымоходе значительно ниже. Категорически запрещается пользоваться силикатный кирпич – по время нагревания он выделяет в воздух ядовитые химические соединения. Такой кирпич можно применять только для внешней отделки стен.

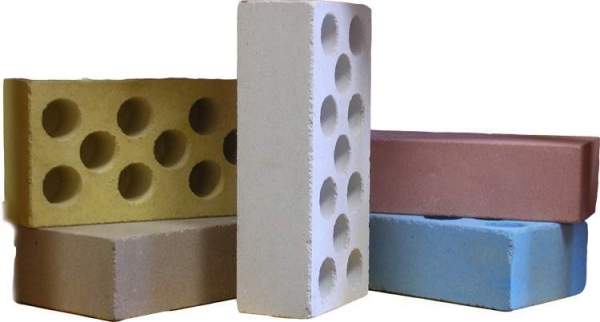

Силикатный кирпич использовать запрещено
Важное требование ко всем кирпичам – боковые поверхности должны быть гладкими. Наличие неровностей и шероховатостей увеличивает отложение сажи в дымовом канале, придется его намного чаще прочищать. Большое количество сажи не только ухудшает тягу, но и может стать причиной воспламенения, а это прямой риск возникновения пожара. Во время вкладки дымохода внутренний канал нужно сразу очищать от выступающего в швах раствора. Пользуйтесь для этого влажной тряпкой или губкой, добивайтесь максимальной гладкости внутренних поверхностей канала.
Раствор для кладки. Есть два варианта. Одни печники применяют только глиняный раствор, другие добавляют в него немного цемента. Мы являемся сторонниками второго варианта, цемент значительно увеличивает прочность конструкции. Но выбирать вам, оба вида растворов неплохо справляются со своими задачами.

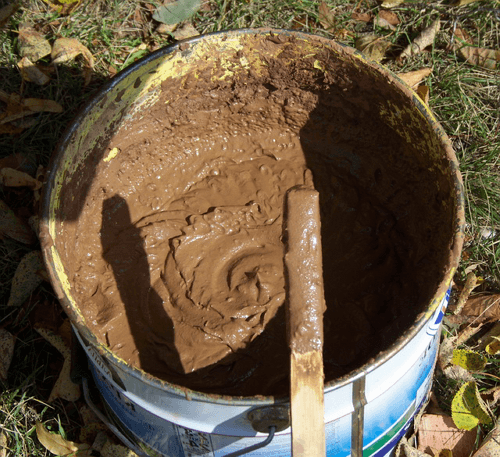

Готовый глиняный раствор для кладки печи
Классический дымоход
Рассмотрим конструктивные элементы классического дымохода.

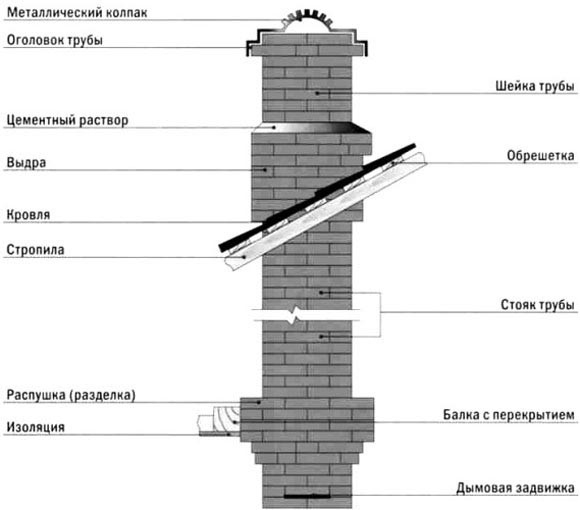

Устройство классического дымохода
Нижняя часть
От верха печки до дымовой задвижки (шибера). Принимает очень горячие газы, для канала можно использовать шамотные кирпичи. Шибер лучше купить готовый в магазине, нет возможности – делайте самостоятельно. Магазинные конструкции надежнее, они изготовлены из ковкого чугуна и не деформируются по время нагрева. Стальные шиберы могут деформироваться в результате отпуска стали. Деформированный шибер подклинивает в пазах, открытие/закрытие затрудняется. Для кладки нижней части дымохода рекомендуется использовать раствор глины без добавления цемента.

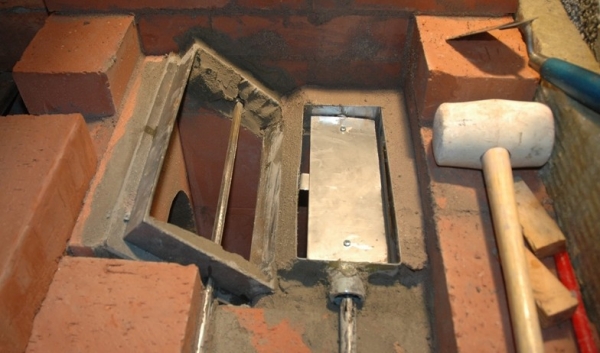

Стальной шибер в кирпичной печи

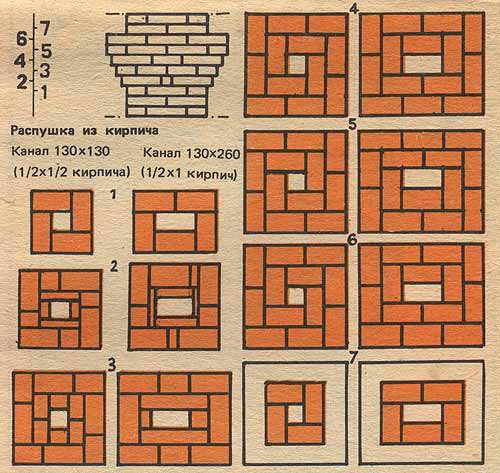

Распушка
Выполняет две задачи: повышает устойчивость дымохода к ветровым нагрузкам – упирается в балки перекрытия. Кроме того, увеличенные размеры распушки служат противопожарной защитой деревянных конструкций.
Распушка трубы
Стояк
Часть дымохода от распушки и до выдры. Самый длинный участок, во время кладки нужно соблюдать вертикальность положения всех рядов.
Кладка стояка дымохода
Выдра
Специальное утолщение над покрытием крыши. Традиционные дымоходы изготавливаются без использования современных методов герметизации выхода над крышей, увеличенные размеры выдры исключают попадание естественных осадков на чердак бани. Для улучшения изоляции по периметру выдры можно прибить листы оцинкованной стали.
Выдра
Шейка и оголовок
Длина шейки зависит от угла наклона и типа крыши, конкретные размеры учитывают все особенности строения. Высота шейки оказывает влияние на стабильность тяги вне зависимости от силы ветра.
После того как шейка сформирована, можно выкладывать оголовок
Оголовок – декоративный элемент дымохода.
Варианты оголовков дымохода
Защитный колпак
Предохраняет попадание дождя и снега в дымовой канал. Есть еще одна функция у колпака. Если печкой бани длительное время никто не пользуется, то птицы могут свить в канале гнездо – дымоход придется чистить. Для предотвращения таких ситуаций рекомендуется закрывать выход металлической сеткой.

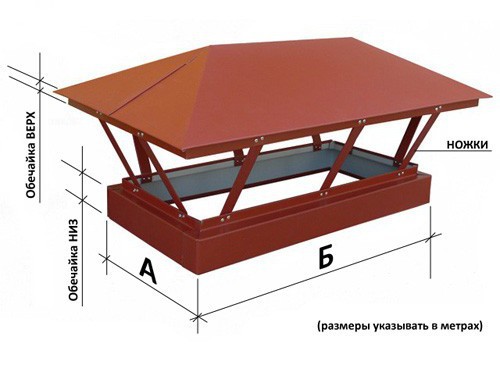

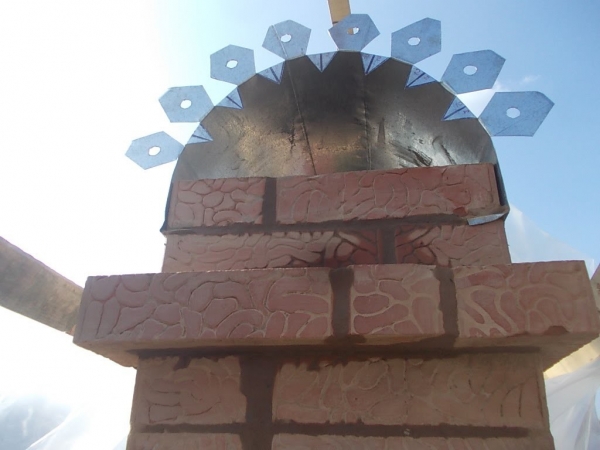

Устройство козырька на дымоход
Мы можем дать только приблизительные размеры каждого элемента дымохода, более точные параметры нужно рассчитывать с учетом архитектурных особенностей печи и бани.
Этапы строительства классического дымохода
Наличие кирпичного дымохода следует предусматривать еще во время проектирования бани. Печка должна быть кирпичной и обязательно на отдельном бетонном фундаменте.

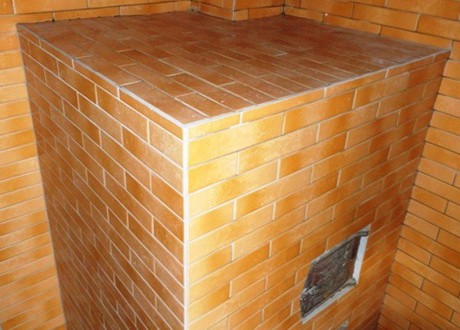

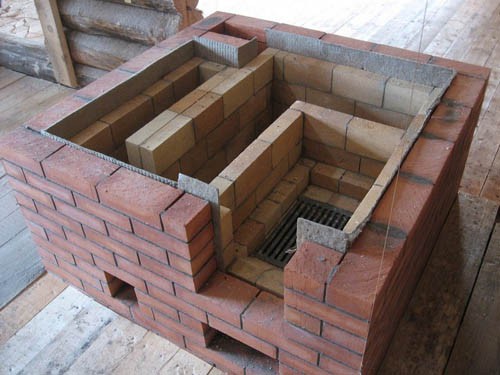

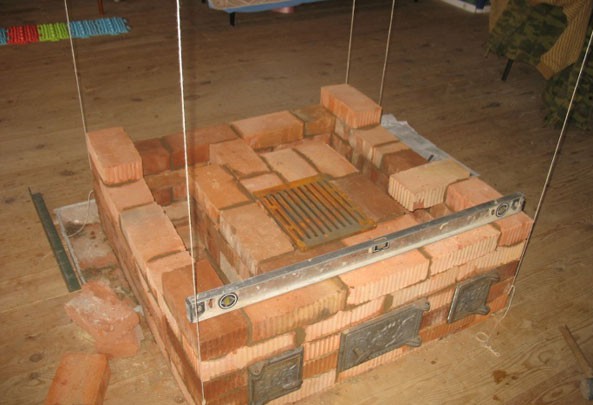

Банная печь на этапе возведения топки

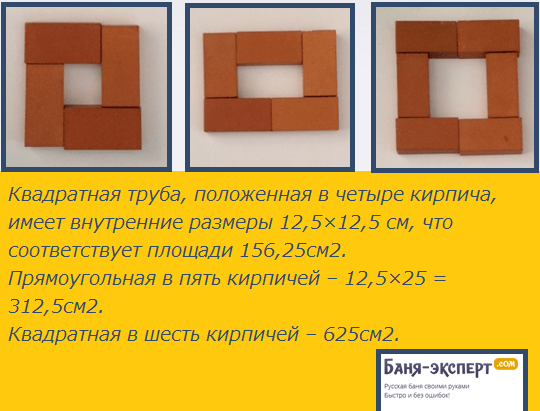

Для большинства банных печей достаточно канала 250×120 мм, это стандартные размеры красного кирпича. Для кладки дымохода потребуются специальные кирпичи в половину стандартной, их можно купить готовыми или состоятельно обрезать болгаркой с алмазным диском.
Толщина раствора не более 1 см, чем толще раствор – тем больше риски его растрескивания во время теплового расширения. Не рекомендуем делать такой сложный дымоход для металлической печи, для нее достаточно установить трубу.
Шаг 1. Приготовьте кирпичи, инструменты и раствор. Снимите размеры до шибера и распушки.
Шаг 2. Начинайте кладку снизу дымохода от печки, каждый ряд проверяйте уровнем по всем четырем плоскостям. Через три-четыре ряда очищайте канал от излишков раствора.

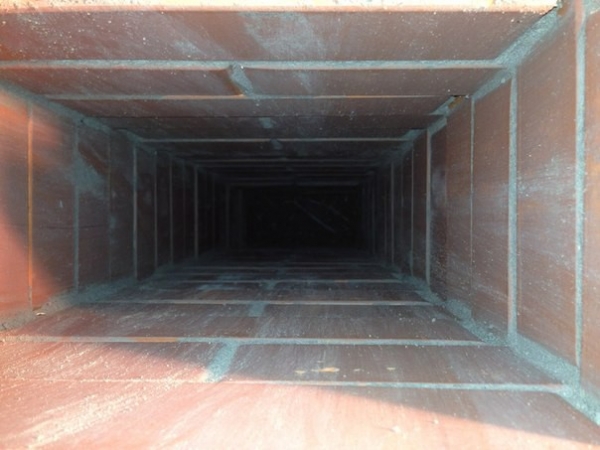

Вид канала
Практический совет. Кладку дымохода можно существенно ускорить. После того как положено 2-3 ряда кирпичей, закрепите в них по углам веревки и натяните их к потолку. Веревки устанавливайте строго вертикально, по ним контролируется положение дымохода. Больше не надо терять время на проверку каждого ряда уровнем.
Контроль вертикальности
Шаг 3. В месте установки шибера закрепите рамку. Установка рамки не должна нарушать положение верхней плоскости кирпичей, для этого нужно в них выбрать углубление по размерам рамки шибера.
Шаг 4. Продолжайте кладку до начала устройства распушки. Подсчитайте количество рядов, которые придется класть до выхода распушки на нужные размеры. При этом имейте в виду, что за один ряд периметр дымохода увеличивается на четверть ширины кирпича. Распушка должна плотно примыкать к потолочным балкам. Если они находятся на большом расстоянии от дымохода, необходимо сделать специальные упорные рамочные конструкции.
Распушка
Шаг 5. Выкладывайте распушку согласно схеме. Имейте в виду, что это лишь принципиальная схема, конкретное количество рядов кирпичей для выхода на максимальную ширину распушки зависит от конструкции бани. Необязательно делать распушку квадратного профиля, можете выкладывать прямоугольную.

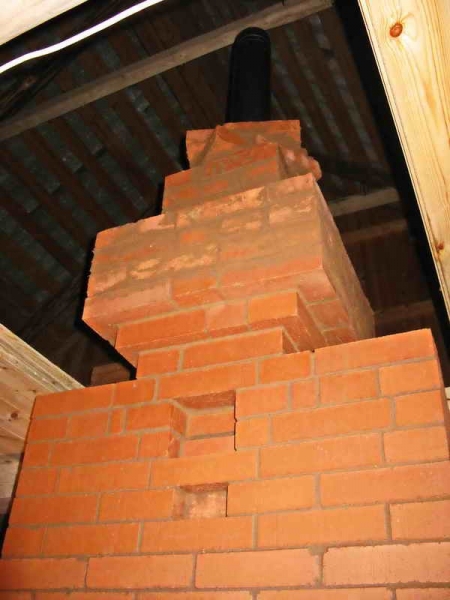

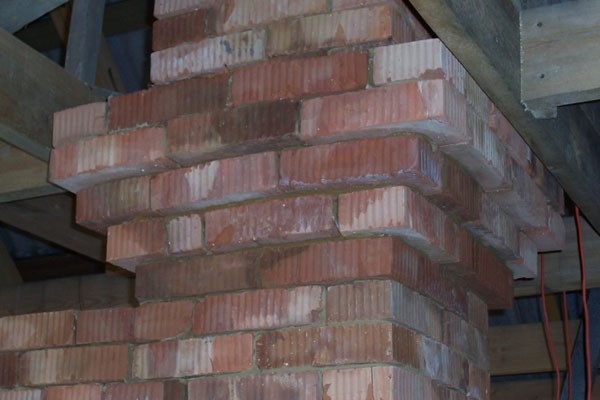

На фото — распушка
Важно. Между потолочными балками и распушкой не должно быть зазоров, в противном случае дымоход под воздействием резких порывов ветра будет шататься. Колебания нарушат герметичность примыкания трубы к кровельным покрытиям, а это обязательно вызовет протечки. Что такое постоянно мокрая стропильная система или чердак, объяснять не надо. Никакой минеральной ваты для теплоизоляции не подкладывайте, толщина распушки полностью исключает самовозгорание деревянных элементов.
Шаг 6. Постепенно за то же количество рядов переходите с распушки к размерам дымохода, подтягивайте его к крыше.

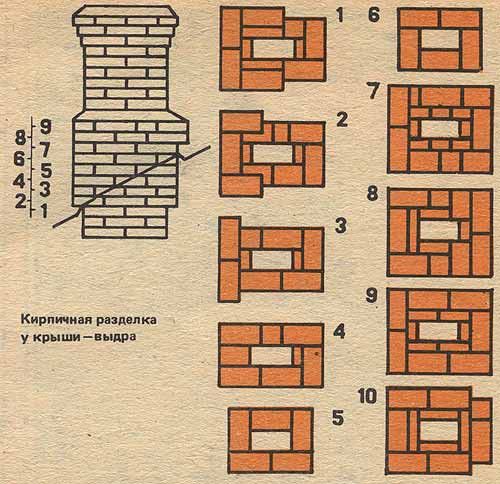

Шаг 7. На нижнем уровне крыши начинайте класть выдру. Этот элемент дымохода сложнее распушки, увеличение ширины дымохода должно происходить постепенно с учетом наклона скатов. Настоятельно рекомендуем для повышения устойчивости конструкции во время кладки вмуровать в выдру металлические пластины и прикрепить их к стропильной системе.

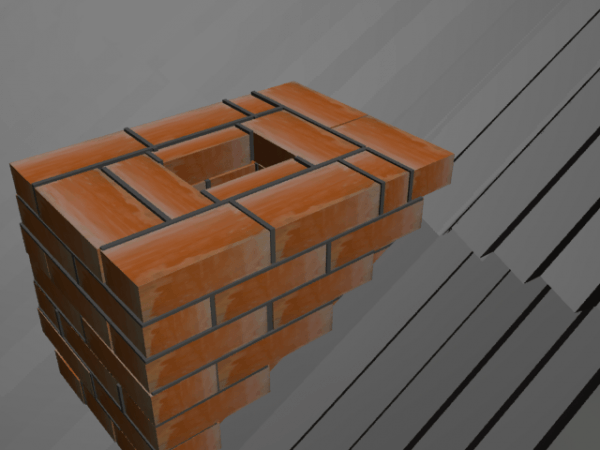

Выдра
Торцы кирпичей нужно подрезать, это уменьшит величину зазора межу кровельным покрытием и выдрой. Если подрезать не хочется – советуем между нижней частью выдры и кровельным покрытием установить металлические листы для предупреждения попадания на стропильную систему и чердак атмосферных осадков.

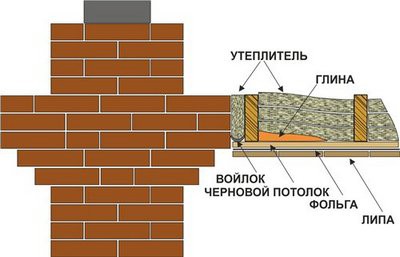

Расшивка прохода кирпичной трубы. Распушка

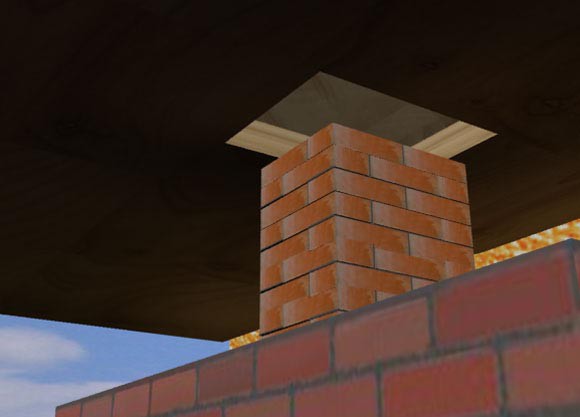

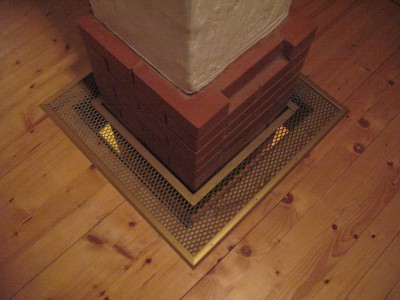

Проход трубы через потолок
Практический совет. Для тех, кто впервые занимается строительством дымохода из кирпича, настоятельно советуем перед кладкой выложить на земле кирпичи без раствора согласно схеме. Это позволит лучше понять технологию кладки и избежать досадных ошибок.
Важно. Если штукатурка дымохода не планируется, то видимую часть кладки нужно делать под внутреннюю или внешнюю расшивку швов. Кирпичи ровные и красивые – расшивайте швы, внешний вид материалов неудовлетворительный – придется оштукатуривать. О технологии оштукатуривания мы расскажем немного ниже.

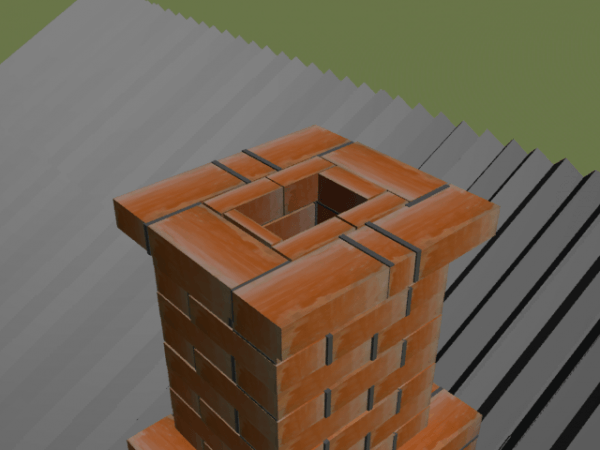

Шаг 8. Кладка оголовка. Чисто декоративный элемент, внешний периметр дымохода увеличьте на четверть кирпича. Оголовок один ряд и сразу после него финишный. В финишный ряд рекомендуем вмуровать металлическую сетку от птиц. Сверху на дымоходе дюбелями закрепите защитный колпак.

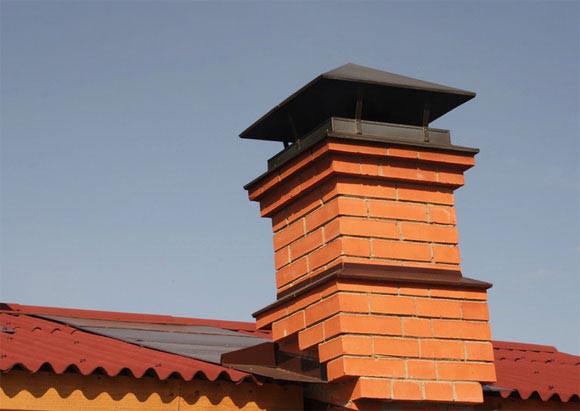

Оголовок трубы
Дайте два-три дня на просушку, а потом начинайте первую протопку печи. Не пугайтесь, если вначале протопки тяга будет маленькой или вообще отсутствовать, со временем все встанет на свои места.
Как оштукатурить верхнюю часть кирпичного дымохода
Есть два варианта:

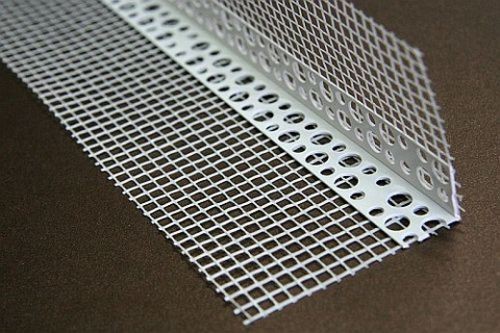

Штукатурный профиль
Мы считаем, что сделать универсальное приспособление намного выгоднее.
- Во-первых, это намного дешевле.
- Во-вторых, им можно пользоваться во время оштукатуривания дверных и оконных проемов, внешних углов стен и. д. Это значит, что такие приспособления всегда пригодятся на стройке.
- В-третьих, можно самостоятельно регулировать толщину штукатурного слоя в зависимости от состояния поверхностей.

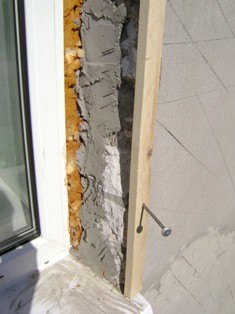

Рейка для угла
Приспособление изготавливается из отрезков катанки или строительной арматуры Ø 6÷8 мм. Длина арматуры зависит от ширины дымохода или стен. Пруток нужно согнуть буквой V, центр изгиба располагается посредине. Концы еще раз изгибаются под углом примерно 90°. Как пользоваться приспособлением?
Шаг 1. Подберите ровные деревянные рейки, длина реек должна равняться длине поверхности. Может быть и короче, но тогда придется оштукатуривать в два приема.
Шаг 2. Установите рейки по углам дымохода (или проема) и зафиксируйте их двумя изготовленными зажимами. Зажимы должны надежно удерживать рейки в нужном положении.
Шаг 3. В зависимости от состояния поверхности дымохода подберите толщину штукатурного слоя. Старайтесь, чтобы она не превышала 1,5 см, если есть большие выступы, то уберите их.
Шаг 4. С помощью уровня установите рейки в вертикальном положении. На одной стороне дымохода должно быть две рейки. Такие же операции повторите и на противоположной стене.
Шаг 5. Начинайте штукатурить поверхности, правилом убирайте лишнюю массу и по установленным рейкам выравнивайте ее. Повторите действия с противоположной стороны дымохода.
На следующий день аккуратно снимите зажимы и рейки. Теперь ровные углы штукатурки будут служить направляющими для правила во время оштукатуривания двух оставшихся плоскостей дымохода. Просто, быстро, дешево и красиво. Зажимы не выбрасывайте, с их помощью можно обрабатывать все внешние углы в зданиях.
Пример оштукатуренной трубы
Кладка упрощенного дымохода
Надеемся, что вы внимательно прочитали наши советы и уже имеете понятие о кладке традиционного дымохода. В таком случае упрощенный вариант не создаст больших проблем. Остановимся на его отличиях и технологических особенностях.
Видео – Упрощенный дымоход
Дымоход не имеет распушки и выдры. Распушка служит элементом фиксации, раз ее нет – нужно крепить конструкцию иным способом. Мы рекомендуем по периметру дымохода из уголка сделать рамку, при помощи резьбовых соединений прикрепить рамку к дымоходу на уровне потолка. Далее ее нужно зафиксировать к потолочным балкам перекрытия. Фиксировать можно металлическими пластинами или строительной арматурой, не имеет значения. Главное, чтобы дымоход не шатался.
Выдра была нужна для герметизации выхода дымохода над кровельным покрытием. Она не муруется – делайте герметизацию самостоятельно. Используйте для этого металлические листы, конкретная технология герметизации зависит от типа крыши. Мы укажем только главные общие моменты.
Кладка простого кирпичного дымохода

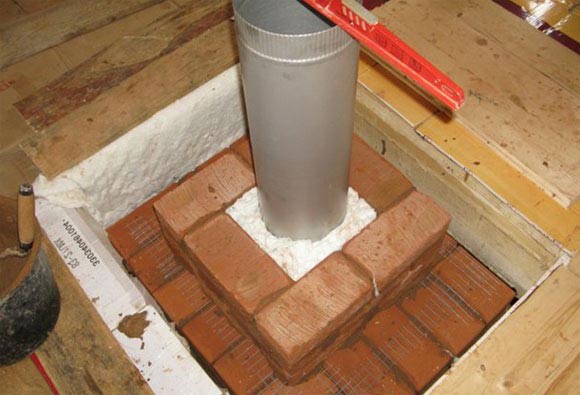

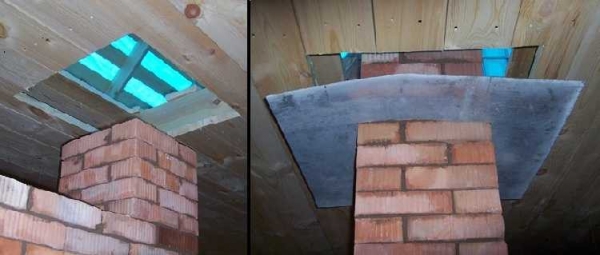

Проход дымохода из кирпича через потолок

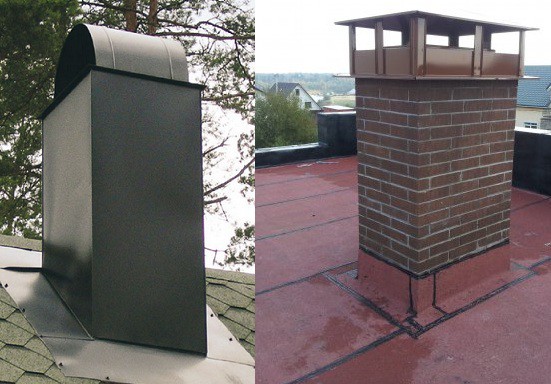

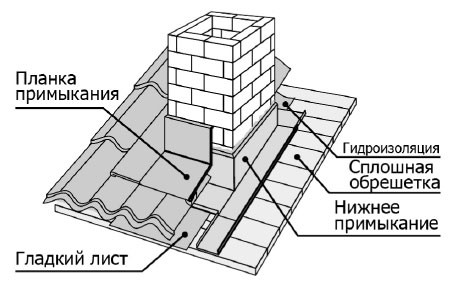

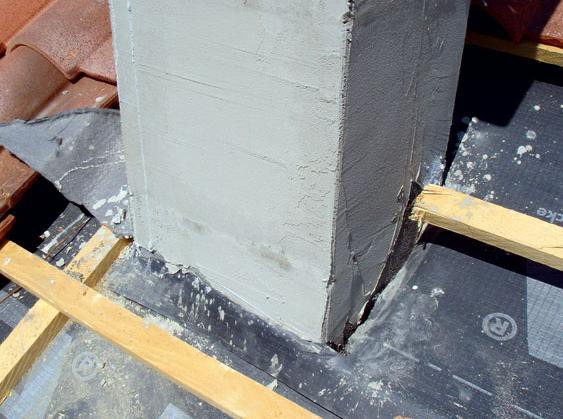

Вывод трубы через крышу
- Защитные фартуки нужно согнуть и вложить в канавку, прорезанную на плоскостях дымохода.
- Для полного исключения попадания влаги все места прилегания крайне желательно обработать любым герметиком.
- Есть возможность – во время обустройства кровельного покрытия приобретайте заводские системы герметизации выхода дымохода.
Если кирпич, используемый для кладки дымохода, уже был в употреблении, то необходимо штукатурить и внутренний канал. Особых углов и прямолинейности соблюдать не стоит, главное, чтобы поверхности были по возможности гладкими.
Как сделать кирпичный дымоход с вентиляционными каналами
Наличие эффективной вентиляции в парной и душевой – одно из важных условий комфортности принятия водных процедур. Кроме того, она помогает быстро высушить помещения и увеличить срок эксплуатации всех деревянных конструкций.
Как сделать кирпичный дымоход с вентиляционными каналами

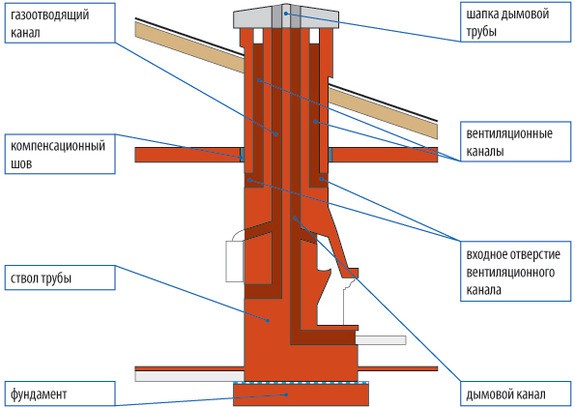

Схема дымохода
Ставить кирпичный дымоход только ради дыма от печи нецелесообразно. В таком случае придется делать в стенах вентиляционные продухи. Настоятельно рекомендуем сразу в дымоходе сделать вентиляционные каналы. Если печь и дымоход разместить правильно, то появляется возможность обустроить вентиляцию не только в парной, но и в душевой. Для иных помещений бани вентиляцию можно вообще не делать.
В каналах допускается монтаж электрических вентиляторов (принудительная вентиляция) или декоративных решеток с регулируемыми жалюзи или заслонками.
Как выполняются работы по кладке вентканалов?
Шаг 1. На земле из кирпичей сделайте предварительную раскладку дымохода, предусмотрите в нем один канал для дыма и два для вентиляции. В целях экономии денег, кладку трубы от печки делайте газобетонными блоками, они намного дешевле, кирпич применяйте только для дымового канала. Весь дымоход из кирпичей нужно класть лишь с места открытия вентиляционных каналов (под потолком парной и душевой). После открытия каналов дымоход делается только из керамического кирпича.
Шаг 2. Кирпичи кладите с перевязкой, размеры вентиляционных отверстий достаточно делать по периметру ≈ 12 см, что составляет одну ширину и две толщины стандартного красного полнотелого кирпича.
Шаг 3. Если по технологическим соображениям вентиляционный канал приходится делать в углу дымохода, то болгаркой подрезайте кирпичи для придания им нужной геометрической формы. Тщательно заделывайте швы, не оставляйте пропусков. Нарушение герметичности швов значительно понижает эффективность вентиляции помещений.
Шаг 4. Рекомендуемая толщина стенок между каналами полкирпича, но вы можете изменять ее в зависимости от необходимого расстояния между вентиляционными и дымовым каналами. Каждый новый ряд перевязывайте со старым минимум в полкирпича. Имейте в виду, что размеры дымохода с вентиляционными каналами увеличиваются, возрастают ветровые парусные нагрузки, следовательно, нужно повысить его устойчивость.
Шаг 5. По такому же алгоритму продолжайте кладку по всей длине дымохода. Для ускорения работ между крайними углами натягивайте веревку и по ней контролируйте положение кирпичей. Не помешает время от времени проверять вертикальность конструкции. Оголовок выполняется обычным способом – с нависанием трети кирпича через ряд.

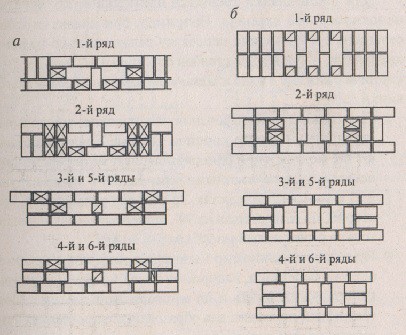

Кладка дымоходов и вентиляционных каналов: а) в стенах толщиной в 1.5 кирпича; б) в стенах толщиной в 2 кирпича

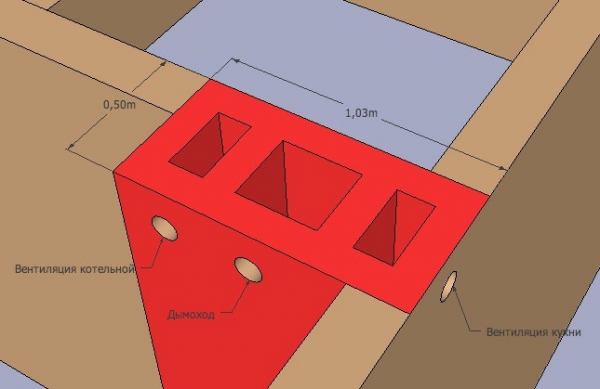

Простая схема дымохода для отвода дыма и газа, а также для вентиляции

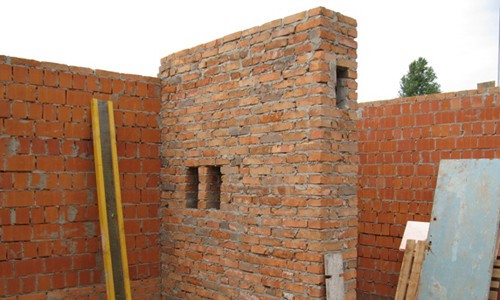

Дымоход с вентканалами
Видео – Кладка дымохода с вентиляционными каналами
Выдру и распушку в таких дымоходах делать не стоит, прикрепите дымоход к балкам и стропилам при помощи металлических уголков и пластин.
Как рассчитать диаметр канала дымохода
Можно встретить утверждения, что высота дымохода не может быть менее пяти метров. Это не так, не обращайте внимания на такие утверждения. Только представьте себе баню высотой приблизительно два метра, над которой торчит дымоход высотой три метра.
Точные расчеты довольно сложные, нужно знать много формул и учитывать большое количество факторов: температуру газов на входе в дымоход, скорость движения воздушного потока, высоту, скорость сжигания и вид топлива, розу ветров и т. д. Не стоит заниматься такими сложными вычислениями, советуем пользоваться шведским методом. Он учитывает главные показатели, на основании них сделаны расчеты и составлен график. В качестве исходных данных нужно только знать площадь топки (F), дымохода (f) и его высоту (H). Имея два параметра всегда можно узнать неизвестный третий.

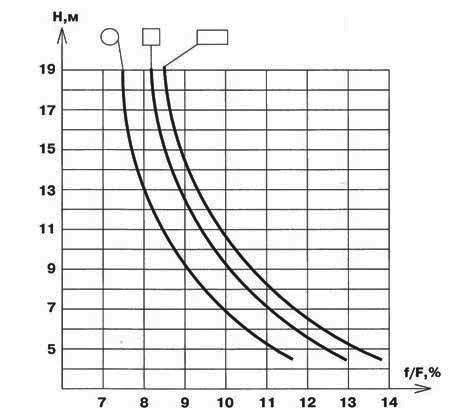

График для определения параметров дымохода
К примеру, вы знаете размеры топки и дымохода, вам нужно узнать его высоту в зависимости от конфигурации профиля. Найдите процентное соотношение этих параметров и при помощи графика узнайте минимальную высоту. Или наоборот, известна высота дымохода и площадь топки, а нужно узнать плошать канала дымохода. Опять с помощью простейших арифметических действий по графику узнаете размеры канала с учетом конфигурации сечения.
Расчет дымохода
Практические советы
Кладку выдры и распушки можно упростить за счет использования металлических пластин или прутков. С их помощью связывайте между собой ряды, только не допускайте попадания прутков в рабочие каналы.
Можно встретить советы не оштукатуривать некачественные кирпичи, а обкладывать их специальной керамической плиткой. Мы не советуем поступать таким образом по нескольким причинам.

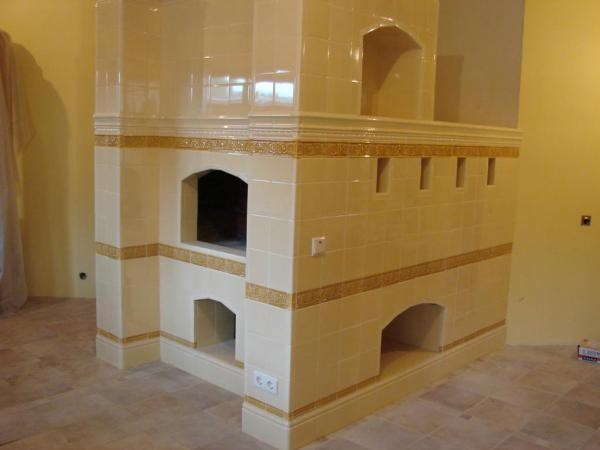

Керамическая плитка для печки — пример
Облицовка печи и дымохода керамической плиткой
- Во-первых, есть большая вероятность, что плитка отпадет, постоянные циклические изменения линейных размеров дымохода крайне негативно влияют на показатели адгезии плитки.
- Во-вторых, перед облицовкой неровных поверхностей в любом случае придется их подравнивать. Зачем тогда делать двойную работу за тройные деньги?
Важно. Длительность эксплуатации кирпичного дымохода во многом зависит от режимов топки печи. Красный кирпич очень боится повышенной влажности. Особенно, в зимний период времени, когда вода замерзает и с удвоенной скоростью нарушает его целостность. Что делать, чтобы кирпич в дымоходе не был влажным? Все очень просто – температура газов на выходе из дымохода должна быть не менее +110°С, такие условия исключат появление на стенках канала конденсата.
Но здесь появляются проблемы. Чтобы достичь такой температуры дыма на выходе, нужно сильно топить печь, а это не всегда возможно и целесообразно. Кроме того, большинство современных заводских печей имеют довольно высокий КПД, теплота сгорания топлива отдается в топочной камере, в дымоход поступают уже относительно холодные газы. Значит, появление конденсата неизбежно. Кстати, конденсат не только отрицательно влияет на прочность кирпича. К мокрым стенкам канала налипает много сажи, дымоход придется чистить чуть ли не через год.

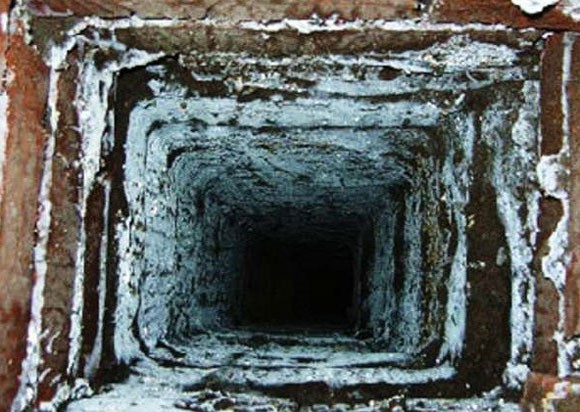

Конденсат в дымоходе
Есть два выхода из такого положения.
- Первый – сильно топить печь.
- Второй — вставить в канал дымохода тонкостенную трубу из легированной стали.
Выбирайте, какой из предлагаемых нами способов вам больше подходит.

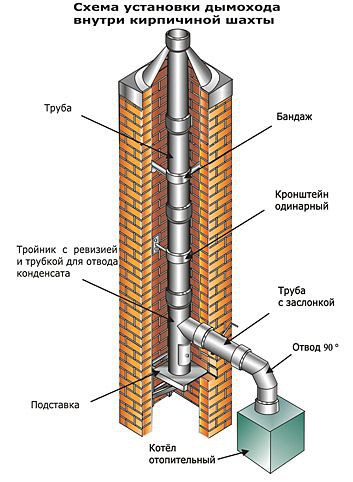

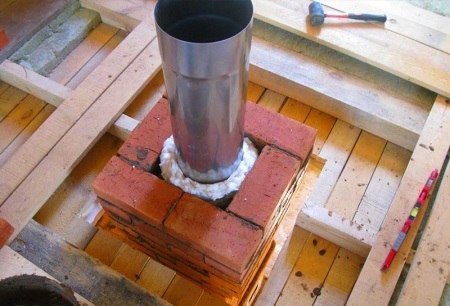

Кирпичный дымоход со стальной шахтой

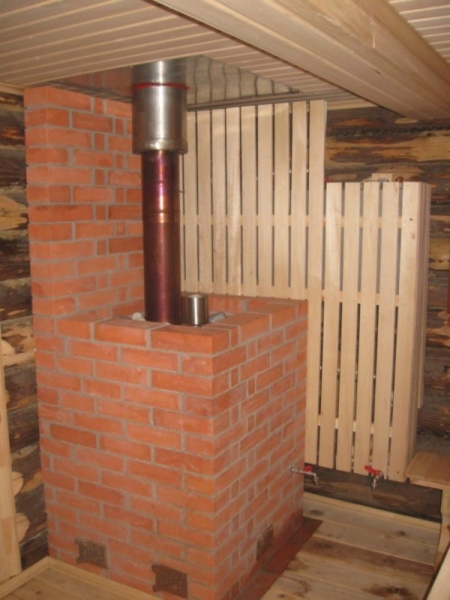

Стальная труба внутри кирпичного дымохода
Гильзование кирпичного дымохода
