Гидроизоляция ленточного фундамента своими руками
Отличительная особенность фундамента ленточного типа кроется в самом его названии. Он представляет собой замкнутую цепь – «ленту» (Ж/Б полосу, проложенную под несущими стенами). Благодаря использованию ленточного фундамента устойчивость к силам вспучивания грунта возрастает, в то время как риск перекоса или просадки здания минимизируется.
Гидроизоляция ленточного фундамента своими руками

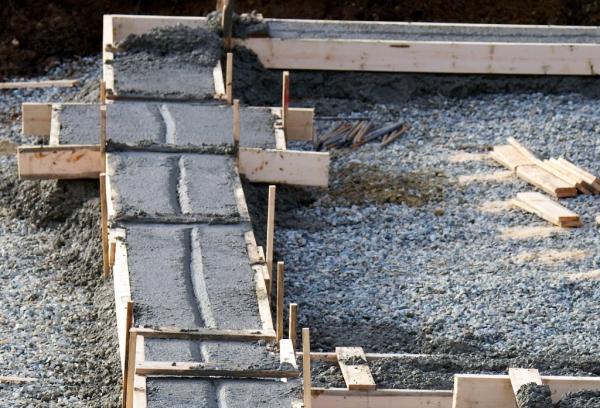

Ленточный фундамент — фото свежезалитой конструкции
Именно такое основание сооружается на сухих или пучинистых грунтах. Причем чем больший вес будущей конструкции, тем глубже закладывается фундамент (иногда даже до 3 м, в зависимости от глубины промерзания почвы и уровня пролегания подземных вод).
Инструкция по закладке фундамента

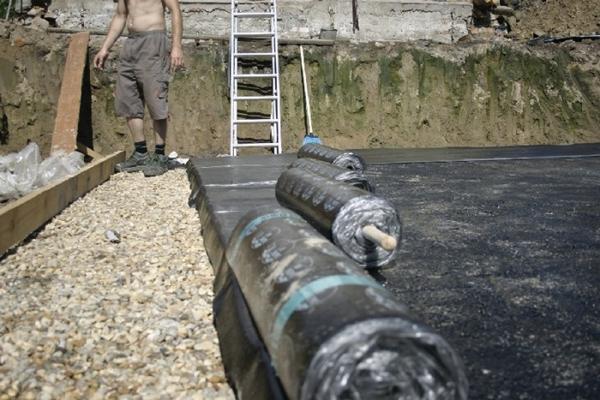

Рекомендуемые минимальные глубины заложения ленточных фундаментов
Эти и другие характеристики регламентируются ГОСТом 13580-85 и СНиПом 2.02.01.83.
ГОСТ 13580-85. ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ ЛЕНТОЧНЫХ ФУНДАМЕНТОВ. Технические условия. Файл для скачивания
ГОСТ 13580-85
СНиП 2.02.01-83. ОСНОВАНИЯ ЗДАНИЙ И СООРУЖЕНИЙ. Файл для скачивания
СНиП 2.02.01-83
Особое внимание при строительстве уделяется гидроизоляции, т. к. именно от нее будет зависеть прочность, качество и долговечность сооружения. В отсутствие защиты грунтовые воды и осадки способны существенно навредить бетону, а последствия могут быть самыми печальными – от перманентной сырости до проседания и растрескивания стен. По этой причине гидроизоляция ленточного фундамента своими руками – это один из наиболее ответственных этапов.
Гидроизоляция фундамента очень важна

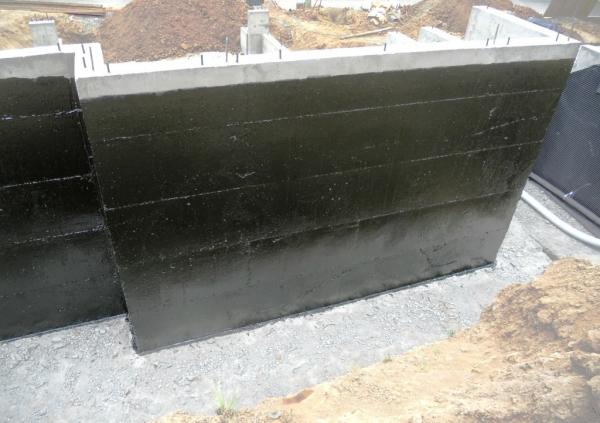

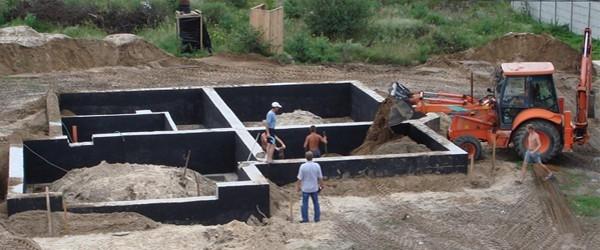

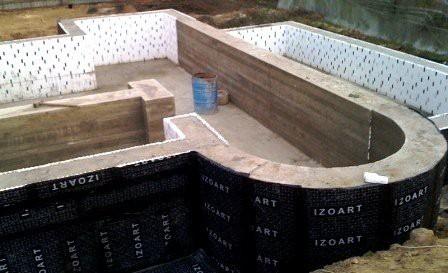

Гидроизолированный фундамент — фото

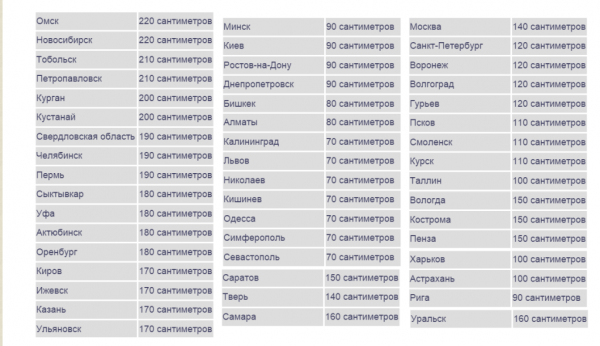

Ниже приведена средняя глубина промерзания грунта в разных регионах. Если вашего региона в таблице нет, то нужно ориентироваться на тот, который находится ближе других.

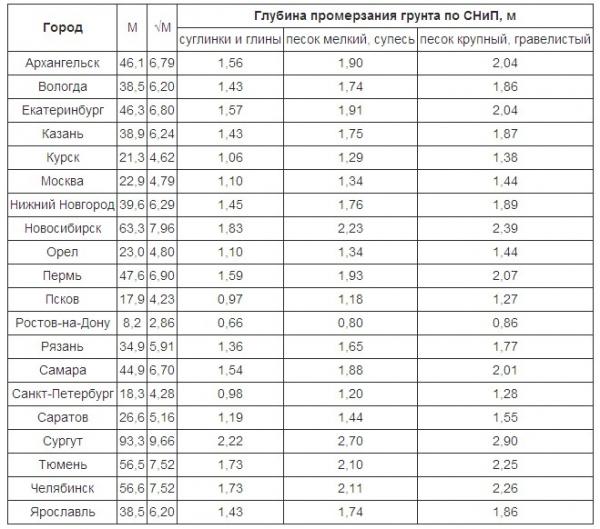

Средняя глубина промерзания грунта в разных регионах
Глубина промерзания грунта, СНиП
Содержание материала
Оглавление:
Общие требования
Вне зависимости от выбранного способа изоляции (о них речь пойдет несколько позже) в работе нужно придерживаться ряда технических требований.
- Обязательно следует учесть уровень подземных вод, ведь именно от него зависит вид изоляции.
- Также необходимо учесть условия будущей эксплуатации объекта (если строится, к примеру, складское помещение, то и требования к гидроизоляции будут более жесткими).
- Нужно помнить и о возможности затопления при больших паводках или атмосферных осадках (в особенности это относится к сыпучей почве).
- Сила «вздутия» почвы во время заморозков также играет важную роль (при разморозке/заморозке структура и объем воды меняются, что может привести не только к подъему грунта, но и к разрушению фундамента).
Основные способы гидрозащиты
Гидроизоляция может быть двух типов – вертикальной и горизонтальной. Рассмотрим каждый из вариантов.
Важная информация! При сооружении основания не нужно экономить и отказываться от песчаной «подушки». Песок нужен не только во избежание утечки бетона, но также в целях предотвращения промывания конструкции.

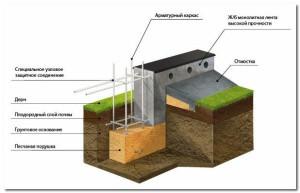

Устройство ленточного фундамента
Устройство песчаной подушки
Горизонтальная гидроизоляция
Горизонтальная гидроизоляция
Ее выполняют еще при строительстве фундамента, при этом может потребоваться дополнительное время (15-17 дней) на подготовительные мероприятия. Основная функция такой изоляции – защита основания в горизонтальной плоскости (преимущественно от капиллярных грунтовых вод). Важным компонентом горизонтальной гидроизоляции является дренажная система, которая обустраивается при высоком уровне подземных вод.

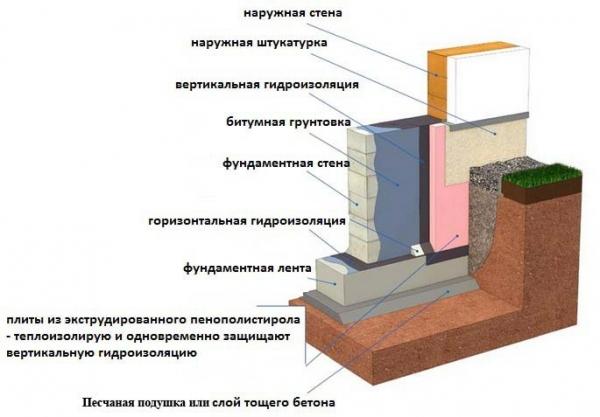

Схема изоляции
Стоит заметить, что под «лентой» должно быть достаточно прочное основание, поверх которого и будет укладываться водоизолирующий слой. Зачастую для этого отливается «подушка» несколько большей ширины, чем у будущего фундамента. В отсутствие необходимости в высоком качестве (например, если фундамент строится для бани) достаточно приготовить стяжку из песка и цемента в пропорции 2:1. Во временя СССР делали асфальтовую стяжку, но сегодня эта технология практически не используется.
Процедура горизонтальной гидроизоляции состоит из нескольких этапов.
Этап 1. Дно котлована, выкопанного под основание, засыпается песчаной «подушкой» толщиной порядка 20-30 см (вместо песка можно использовать глину) и тщательно утрамбовывается.
Этап 2. Далее «подушка» заливается цементной стяжкой толщиной 6-8 см.
Этап 3. Когда стяжка высохнет (на это уходит примерно 12-14 дней), ее покрывают битумной мастикой и крепят слой рубероида. Затем процедура повторяется: нанесение мастики – крепление рубероида. Поверх второго слоя заливается еще одна стяжка такой же толщины.
Разогрев битума
Этап 4. Когда бетон застынет, начинается строительство самого фундамента, поверхности которого дополнительно покрываются гидроизоляцией вертикальных типов (они будут рассмотрены позже).

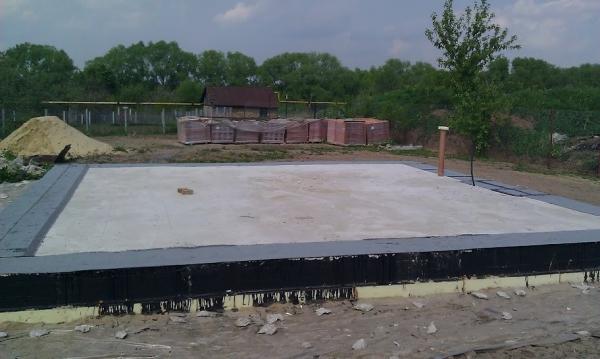

Работы по выполнению гидроизоляции

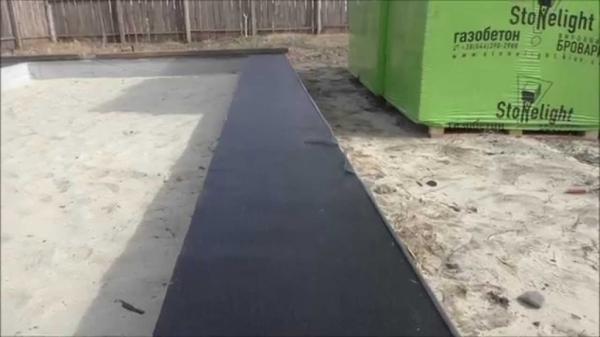

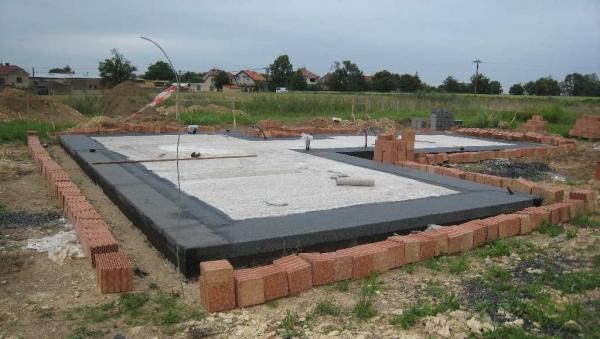

Фото горизонтальной гидроизоляции
Важная информация! Если постройка будет сооружаться из сруба, то необходимо гидроизолировать и верх фундамента, т. к. туда будет установлен первый венец. В противном случае древесина может гнить.
Дренаж

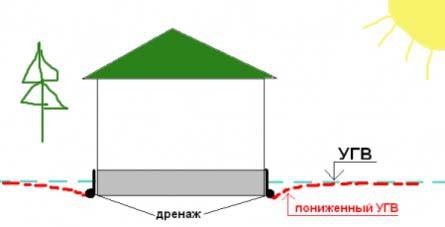

Дренаж может потребоваться в двух случаях:

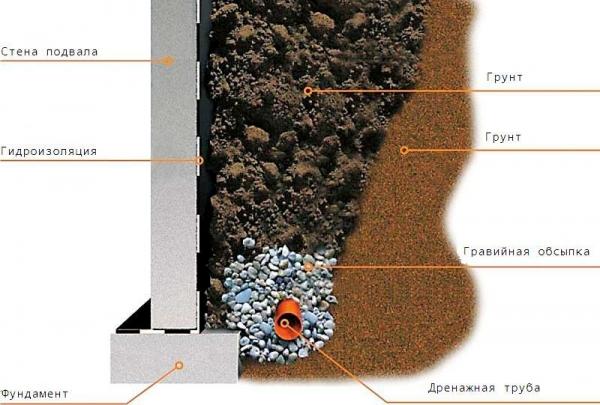

Схема дренажного «пирога» возле фундамента
Алгоритм действий при обустройстве дренажной системы должен быть следующим.
Схема дренажа
Этап 1. По периметру сооружения – примерно в 80-100 см от фундамента – роется небольшой котлован шириной 25-30 см. Глубина должна превышать глубину заливки основания на 20-25 см. Важно, чтобы котлован имел незначительный уклон в направлении водосборника, где будет накапливаться вода.

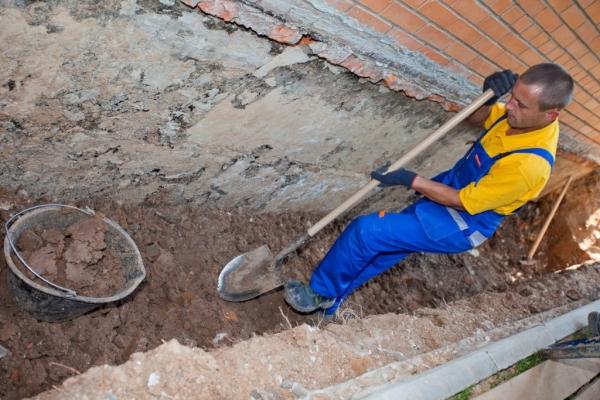

Копка траншеи
Этап 2. Дно укрывается геотекстилем, при этом края материала нужно завернуть на стенки хотя бы на 60 см. После этого засыпается 5-сантиметровый слой гравия.
Этап 3. Поверх устанавливается специальная дренажная труба с соблюдением уклона в сторону водосборника в 0,5 см/1 пог. м.

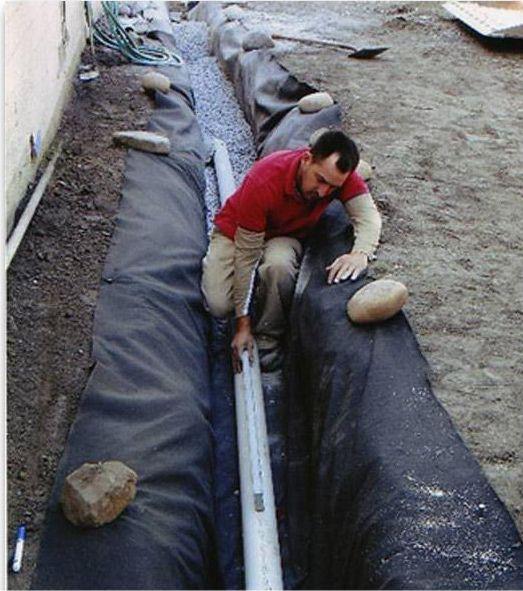

Укладка трубы

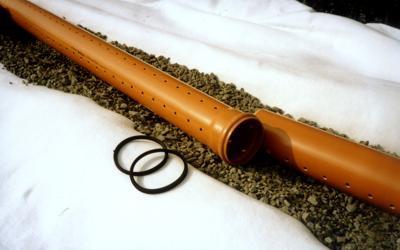

Укладка трубы на геотекстиль и засыпка щебня

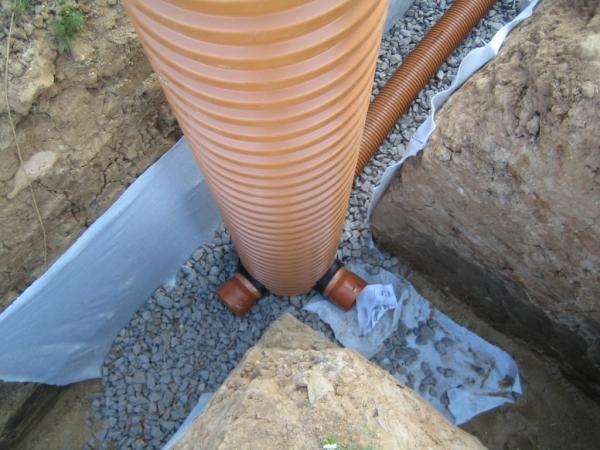

Дренажный колодец
Далее труба засыпается вторым слоем гравия толщиной 25 см, после чего образованный сэндвич заворачивается в геотекстиль, края которого были оставлены ранее, и засыпается.

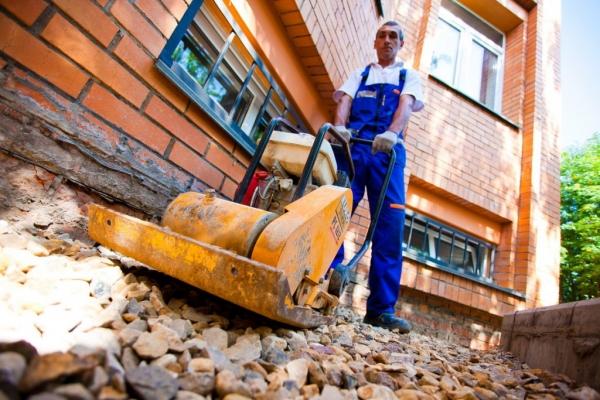

Трамбовка засыпанной траншеи
Благодаря такой конструкции вода будет поступать в дренажную трубу, при этом она (труба) засоряться не будет. Влага будет отводиться в водосборник (это может быть колодец или яма, а размеры зависят от притока воды и определяются в индивидуальном порядке).
Дренажный колодец — это завершающий этап строительства дренажных систем на участке

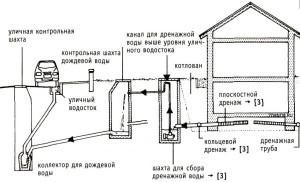

Схема дренажа вокруг дома с указанием месторасположения колодца
Вертикальная гидроизоляция
Изоляция вертикального типа – это обработка стен готового фундамента. Существует несколько способов защитить основание, которые возможны как при строительстве здания, так и после постройки.
Таблица. Сильные и слабые самых популярных вариантов гидроизоляции
| Материал | Эксплуатационный срок | Простота ремонта | Эластичность | Прочность | Стоимость, за м² |
|---|---|---|---|---|---|
| Битумная мастика | От 5 до 10 лет | ★★★☆☆ | ★★★★★ | ★★☆☆☆ | Около 680 рублей |
| Полиуретановая мастика | От 50 до 100 лет | ★★★☆☆ | ★★★★★ | ★★☆☆☆ | Около 745 рублей |
| Рулонные битумные материалы | От 20 до 50 лет | ★☆☆☆☆ | — | ★☆☆☆☆ | Около 670 рублей |
| Мембраны полимерные (ПВХ, ТПО и проч.) | От 50 до 100 лет | — | ★☆☆☆☆ | ★★★☆☆ | Около 1300 рублей |
Битумная изоляция
Битумная изоляция

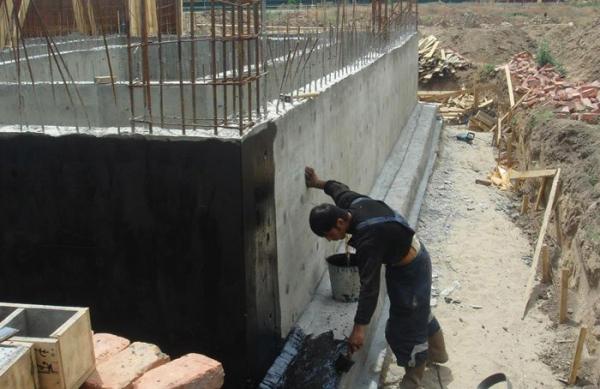

Недорогой и простой, а оттого и самый популярный способ гидрозащиты фундамента. Подразумевает полную обработку битумной мастикой, проникающей во все щели и пустоты и препятствующей попаданию влаги внутрь дома.

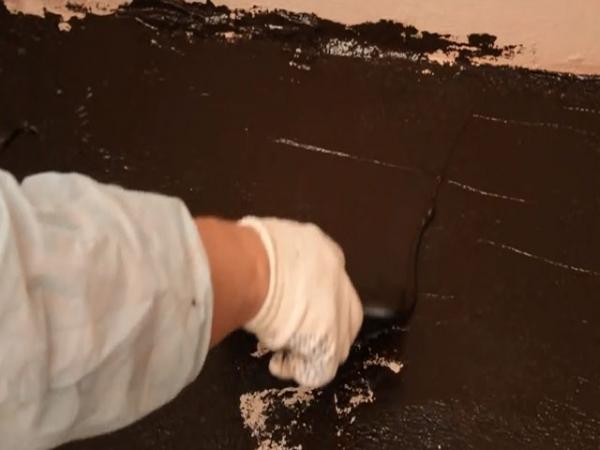

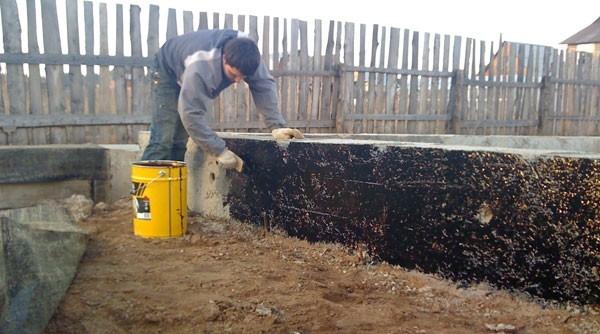

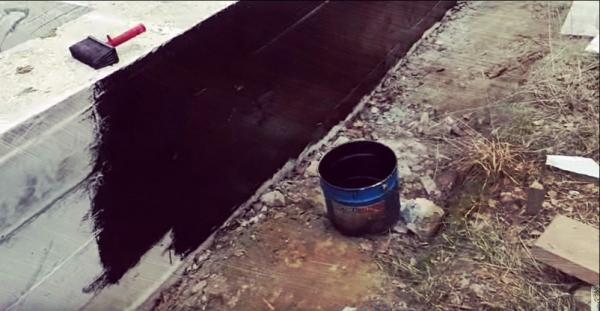

Обработка фундамента мастикой
Важная информация! При выборе той или иной битумной мастики обращайте внимание на маркировку – это поможет узнать теплостойкость материала. К примеру, мастика с маркировкой МБК-Г-65 имеет теплостойкость (в течение пяти часов) 65°С, а МБК-Г-100 – 100°С, соответственно.
Преимущества битумной мастики:
Битумная мастика мгтн N24 (20 кг)
Битумная мастика
Недостатки:
Сам процесс нанесения мастики предельно прост и состоит из нескольких этапов.
Этап 1. Подготовка поверхности. Ниже приведены основные требования.
- Поверхность фундамента должна быть сплошной, со срезанными под фаску или округлыми (ø40-50 мм) краями и углами. В местах переходов вертикали в горизонталь выполняются галтели – так стыкуемые поверхности будут сопряжены более плавно.
- Для битума чрезвычайно опасны острые выступы, появляющиеся там, где стыкуются элементы опалубки. Эти выступы удаляются.
- Участки бетона, покрытые раковинами от воздушных пузырьков, затираются мелкофракционным цементным раствором на основе сухой строительной смеси. В противном случае в свеженанесенной мастике появятся пузырьки, которые лопнут минут через 10 после нанесения.
Также с поверхности следует удалить грязь и пыль, а затем тщательно высушить.

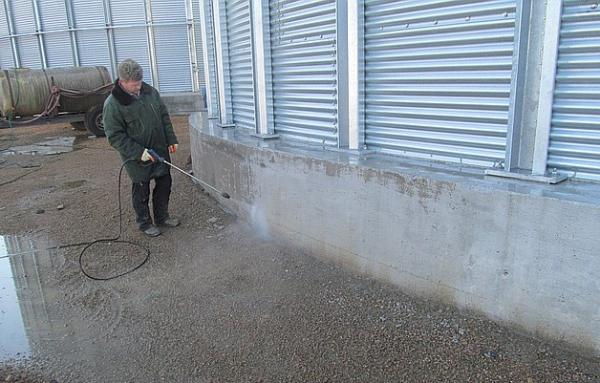

Пример очистки фундамента
Важная информация! Влажность основания является очень важным показателем и должна быть не выше 4%. При более высоком показателе мастика вздуется или начнет отслаиваться.
Протестировать основание на предмет влажности достаточно просто: нужно уложить на бетонную поверхность кусок ПЭ пленки размером 1х1 м. И если через сутки на пленке не будет конденсата, то можно смело приступать к дальнейшей работе.
Этап 2. В целях повышения сцепления подготовленное основание грунтуется битумным праймером.
Грунтовка наносится одним слоем, в местах трещин и ям, заделанных ремсоставом, — в два слоя
Можно пойти другим путем и приготовить грунтовку из битума самостоятельно. Для этого битум марки БН70/30 нужно разбавить быстроиспаряемым растворителем (например, бензином) в пропорции 1:3.

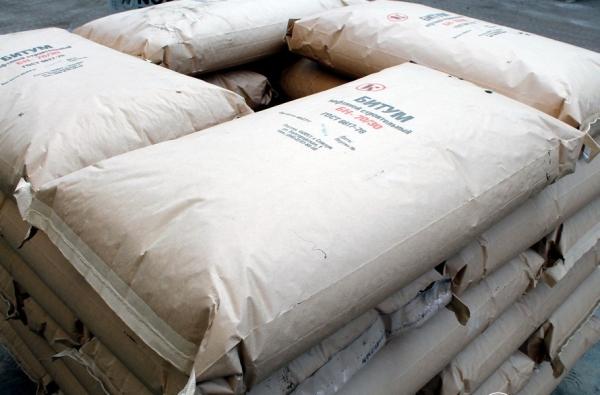

Битум марки БН70/30
По всей поверхности наносится один слой грунтовки, в местах примыкания – два. Это можно сделать как кистью, так и валиком. После высыхания праймера наносится собственно мастика.
Этап 3. Брусок битума разбивается на мелкие куски и растапливается в ведре над костром.

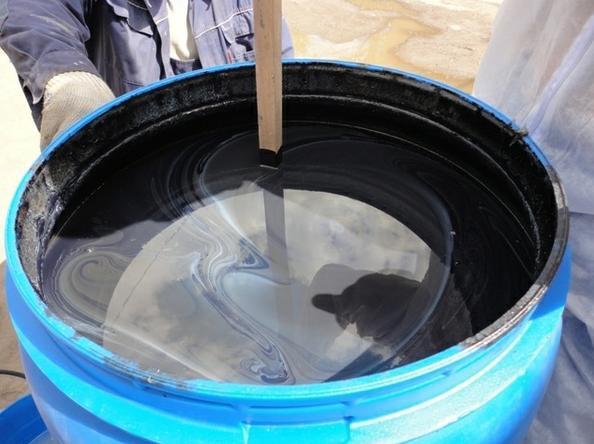

Приготовление мастики

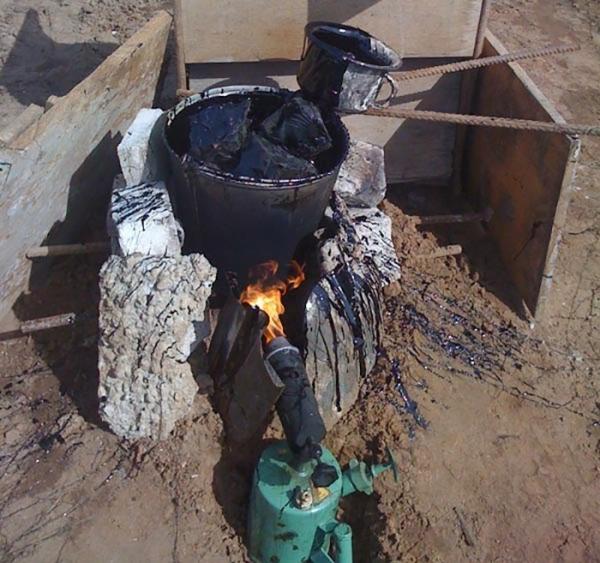

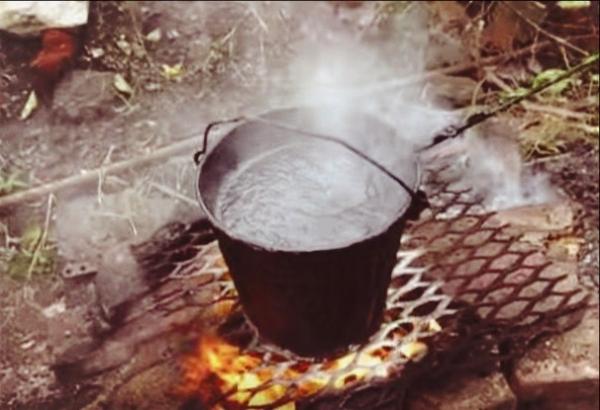

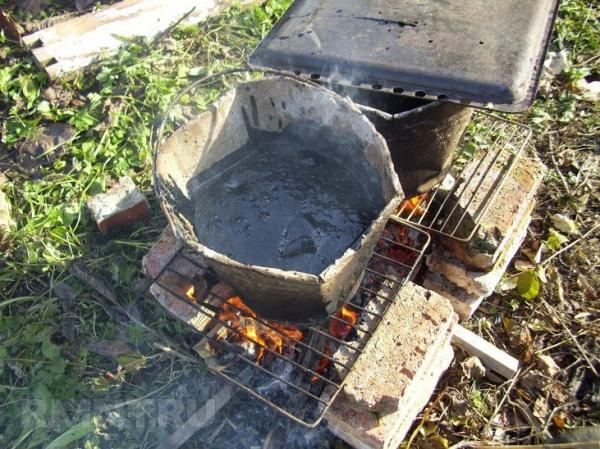

Пример разогрева битума на костре
Рекомендуется во время нагрева добавить туда небольшое количество «отработки». Затем в 3-4 слоя наносится жидкий битум. Важно, чтобы материал не остывал в емкости, т. к. при еще одном нагреве он частично утеривает свои свойства.
Нанесение битума
Общая толщина гидроизоляционного слоя зависит от глубины заливки основания (см. таблицу).
Таблица. Соотношение толщины слоя битума к глубине фундамента
| Глубина, см | Толщина гидроизоляционного слоя, мм |
|---|---|
| До 300 | 2 |
| От 300 до 500 | от 2 до 4 |
Этап 4. После высыхания битум следует защитить, поскольку он может повредиться при засыпке грунтом, содержащим мусор. Для этого можно использовать рулонный геотекстиль или утеплитель ЭППС.
Видео — Утепление фундамента ЭППС
Армирование
Битумная изоляция нуждается в армировании на:
Зачастую для армирования используются стеклохолсты и стеклоткани.

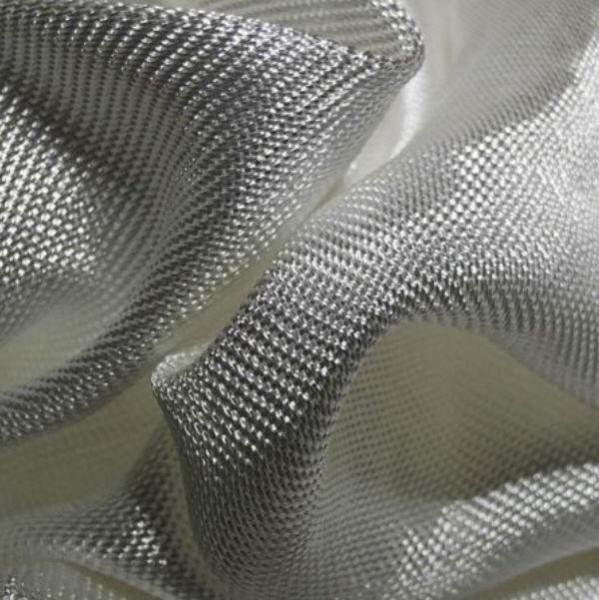

Стеклоткань
Стекловолоконный материал необходимо утопить в первом слое битума и прикатать с помощью валика – это обеспечит более плотное примыкание. Как только мастика высохнет, наносится следующий слой. Важно, чтобы стекловолоконный материал был уложен с нахлестом в 10 см в обе стороны.

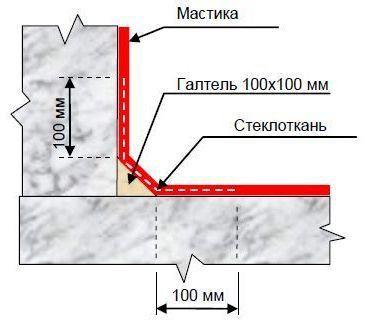

Схема укладки стеклоткани
Армирование обеспечит более равномерное распределение нагрузки на всю изоляционную полосу, минимизирует удлинение битума в местах раскрывшихся трещин и, как следствие, значительно продлит срок службы.

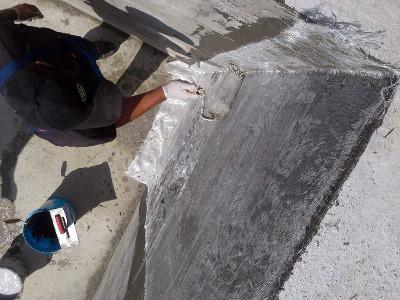

Слой стеклоткани
Рулонная гидроизоляция
Она может служить в качестве как основной защиты, так и дополнения к нанесенной битумной мастике. Обычно для этого используется рубероид.
Рулонная гидроизоляция
Среди преимуществ способа следует выделить:
Что касается недостатков, то сюда можно отнести лишь тот факт, что в одиночку с работой не справиться. Алгоритм действий должен быть следующим.
Этап 1. Поверхность покрывается расплавленной битумной мастикой.
Поверхность покрывается расплавленной битумной мастикой
В отличие от предыдущего способа, тут не нужно тщательно наносить материал, поскольку мастика необходима исключительно для крепления рулонной гидроизоляции к основанию.

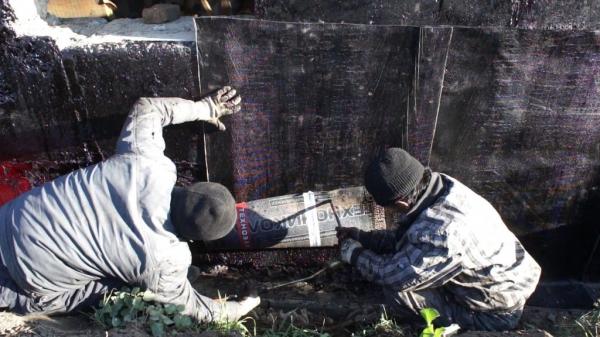

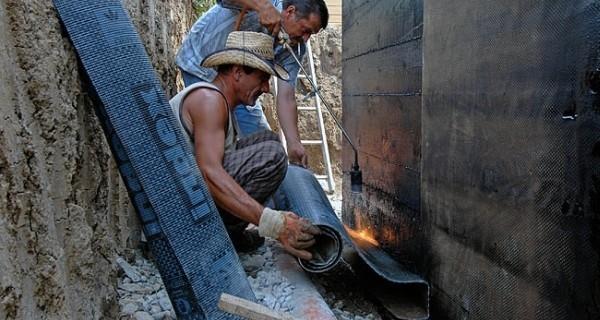

Этап 2. С помощью горелки рубероид слегка нагревается снизу, после чего накладывается на слой горячего битума. Листы рубероида стыкуются с нахлестом в 10-15 см, все стыки обрабатываются горелкой.
Наклеивание гидроизоляционного материала
Этап 3. После крепления рубероида можно засыпать фундамент, т. к. дополнительной защиты здесь не требуется.
Обратная засыпка гидроизолированного фундамента
Важная информация! Рубероид можно заменить более современными материалами, которые наплавляются на основание. Это могут быть полимерные пленки либо же полотна с битумно-полимерным напылением (например, Изоэласт, Техноэласт и т. д.).
Видео – Гидроизоляция рубероидом
Штукатурка
Р-44 штукатурка гидроизоляционная
Штукатурка
Этот способ предельно прост в выполнении и используется в целях гидрозащиты и выравнивания поверхности фундамента. Вот преимущества штукатурной гидроизоляции:
Недостатки:
Гидроизоляция штукатуркой
Гидроизоляция фундамента своими руками. Штукатурка
Изоляция влагостойкой штукатуркой
Нанесенная штукатурка
В процессе нанесения нет ничего сложного. Вначале с помощью дюбелей к фундаменту крепится шпаклевочная сетка, затем готовится штукатурная смесь с гидростойкими компонентами. Смесь наносится на фундамент при помощи шпателя. После высыхания штукатурки засыпается грунт.
Жидкая резина
По сути, это дисперсия модифицированных полимером частичек битума в воде. Состав распыляется на основание, обеспечивая качественную гидроизоляцию. Достоинства этого способа следующие:

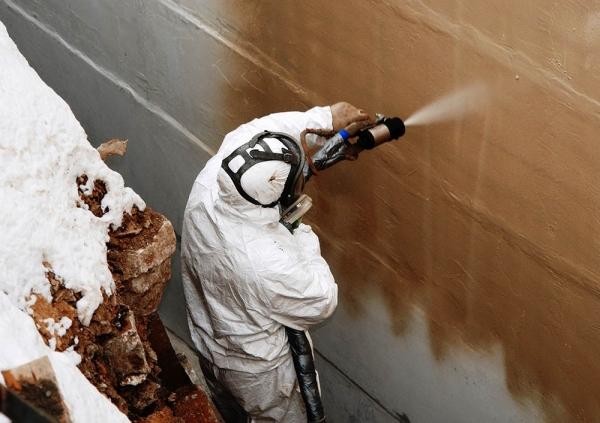

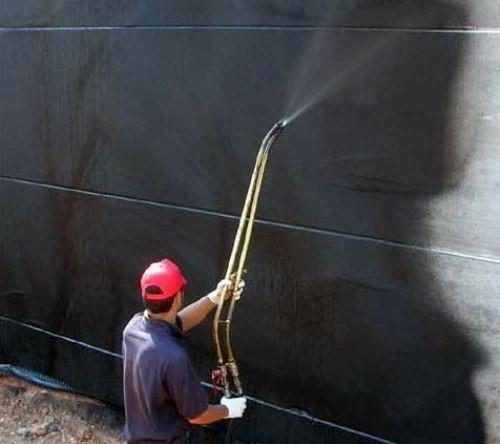

Напыление жидкой резины
Но есть и недостатки:
Кроме того, жидкую резину можно приобрести далеко не везде. Для фундамента вполне подойдет однотипный состав, который бывает двух видов.
Жидкая резина

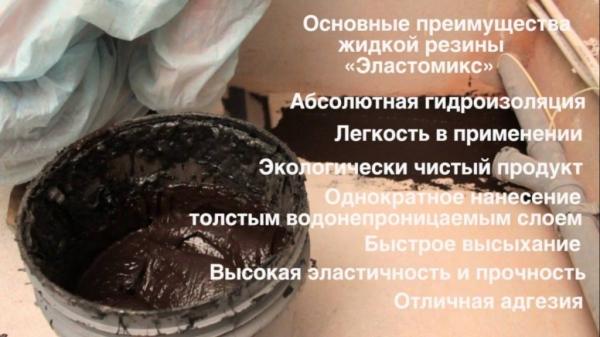

- Эластомикс – наносится в 1 слой, застывает примерно 2 часа. Дальнейшему хранению после вскрытия упаковки не подлежит.
- Эластопаз – более дешевый вариант, однако наносится уже в 2 слоя. Что характерно, Эластопаз подлежит хранению даже после вскрытия упаковки.

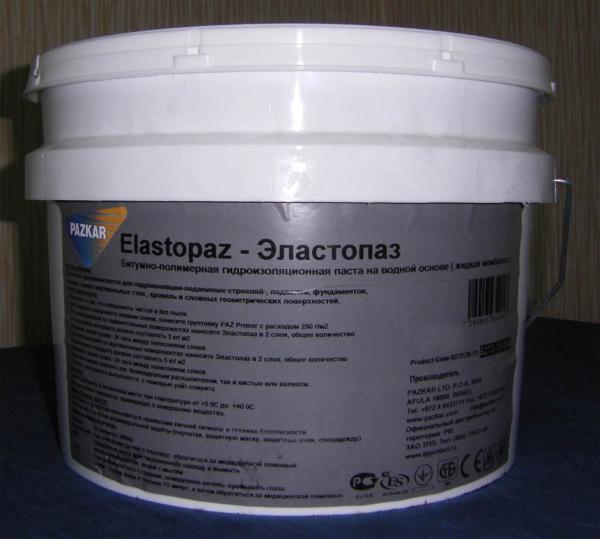

Эластопаз
Этап 1. Поверхность очищается от грязи и мусора.
Этап 2. Фундамент покрывается специальным грунтующим составом. В качестве альтернативы можно применить смесь жидкой резины и воды (соотношение – 1:1).
Этап 3. Через час, когда грунтовка высохнет, наносится гидроизоляционный материал (одним или двумя слоями, в зависимости от типа состава). Желательно использовать для этого распылитель, но вместо него можно применить валик или кисть.
Гидроизоляция фундамента жидкой резиной
Видео – Обработка основания жидкой резиной

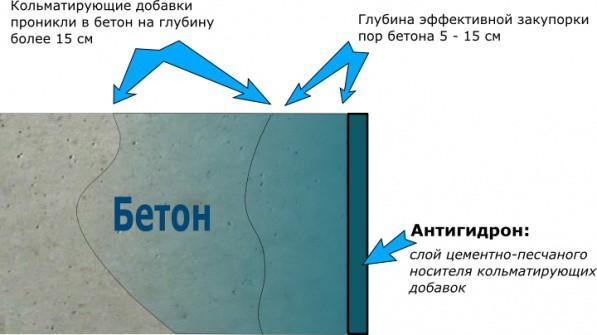

Проникающая изоляция

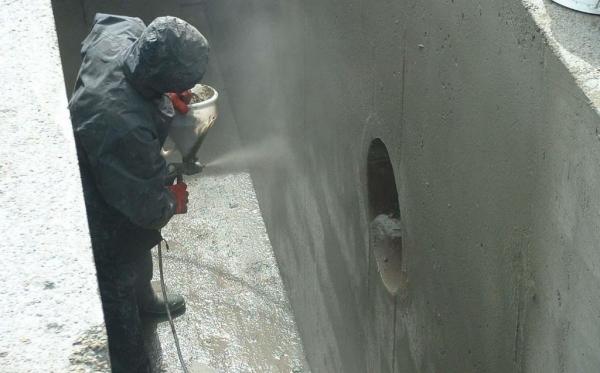

На основание, заранее очищенное от грязи и слегка смоченное водой, распрыскивателем наносят специальную смесь («Пенетрон», «Акватро» и проч.), проникающая в структуру примерно на 150 мм. Важно, чтобы раствор был нанесен двумя-тремя слоями.
Проникающая гидроизоляция – это лучшая защита дома
Основные преимущества:
Недостатки:
Нанесение проникающей гидроизоляции

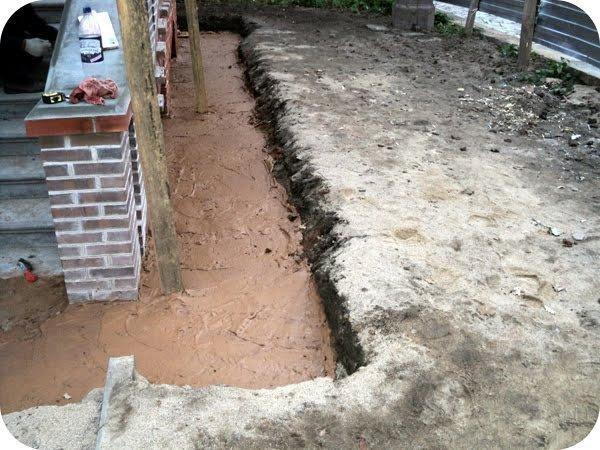

Изготовление глиняного замка
Простой, но в то же время эффективный способ защитить основание от влаги. Вначале вокруг фундамента роется котлован глубиной 0,5-0,6 м, затем дно засыпается 5-сантиметровой гравийной или щебневой «подушкой». После этого в несколько этапов засыпается глина (каждый слой тщательно утрамбовывается). Сама глина послужит буфером от влаги.
Глиняный замок
Единственным преимуществом способа является простота в выполнении.
Глиняный замок подходит лишь для колодцев и объектов хозяйственного назначения. Если же речь, к примеру, о жилом доме, то этот способ может использоваться лишь в качестве дополнения к уже наличествующей гидроизоляции.
Экранная изоляция
Этот способ защиты основания появился относительно недавно и заключается в следующем: к очищенной поверхности фундамента с помощью монтажного пистолета или дюбелей прибиваются маты, которые наполнены глиной. Укладка матов должна выполняться внахлест, примерно на 12-15 см. Иногда вместо матов используются специальные глинобетонные панели, то стыки в таком случае необходимо дополнительно обрабатывать.
Экранная изоляция
Нахлест — фото
В принципе, экранная изоляция является усовершенствованным вариантом глиняного замка, поэтому может быть использована только для хозяйственных сооружений.
Подводя итоги. Какой вариант выбрать?
Оптимальный вариант гидроизоляции ленточного фундамента должен включать в себя и горизонтальную, и вертикальную гидрозащиту. Если по тем или иным причинам во время строительства не была уложена горизонтальная изоляция, то лучше прибегнуть к битумной мастике или специальной штукатурке. Но, повторимся, максимально эффективным это будет лишь в сочетании с защитой горизонтального типа.
