Естественная вентиляция в бане

Вентиляция нужна во всех помещениях, правила ее монтажа прописаны в СНиП 41–01–2003. Но они касаются только жилых, общественных и производственных помещений, в которых создаются благоприятные для человека условия. При этом принимается во внимание, что люди в таких помещениях пребывают длительный период времени и для всех нужно создавать одинаковые стандартные показатели микроклимата и качества воздуха.

Естественная вентиляция в бане

Бани имеют совершенно иные задачи, в них создается стрессовый для организма микроклимат – высокие показатели температуры (в русских банях до +60°С, в саунах более +100°С) и высокая влажность воздуха (до 90%). Причем в одном помещении показатели температуры и влажности должны изменяться в широких пределах в зависимости от пожеланий моющихся. Изменение параметров микроклимата должно производиться в максимально сжатые сроки, а достигнутые значения поддерживаться относительно длительный период времени. И еще очень важное отличие бани от обыкновенных помещений. Если во вторых люди имеют возможность «защищаться» от временных неудобств одеждой, то в банях это сделать невозможно.

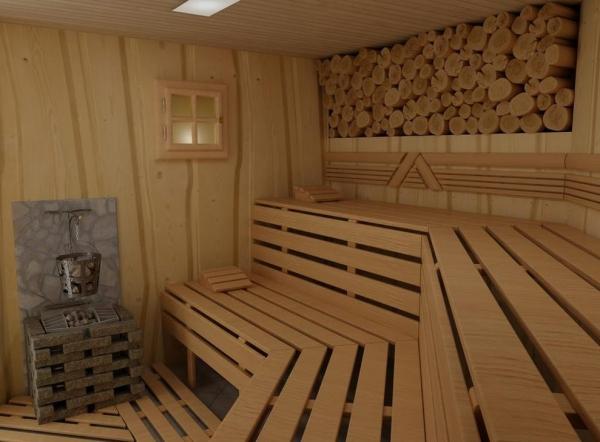

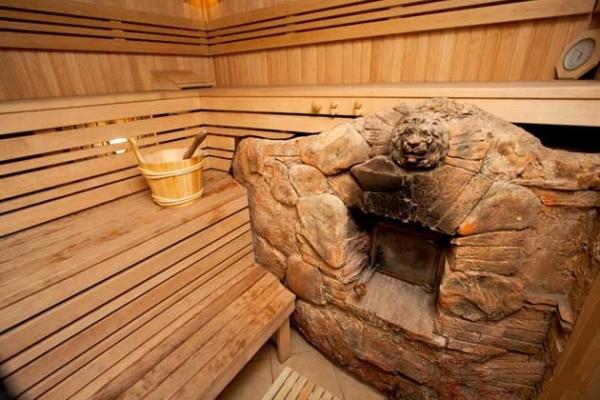

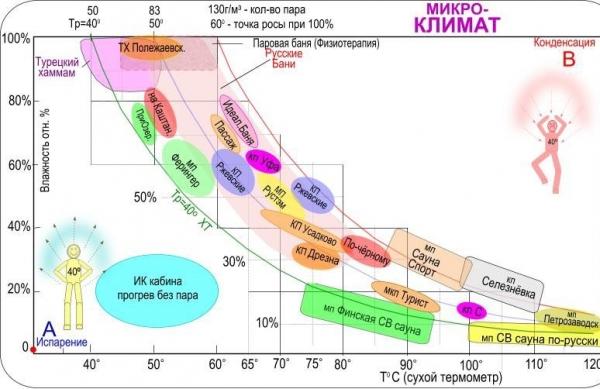

Микроклимат в бане в парной

Иллюстрация микроклимата в парной — высокая температура и горячий пар

Исходя из этих особенностей, вентиляция бань должна выполнять индивидуальные задачи, а это сказывается на принципах ее устройства и особенностях функционирования. Вентиляция в бане может быть естественной и принудительной, каждый вид имеет свои особенности, характеристики, преимущества и недостатки. В этой статье подробно поговорим только об одном виде вентиляции – естественной.

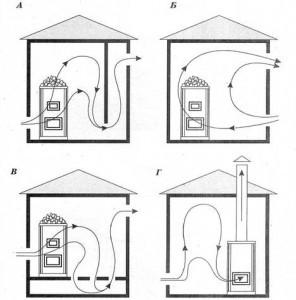

Расположение вентиляционных отверстий

Виды естественной вентиляции бани

Задачи вентиляции бани и чем она отличается от вентиляции других помещений мы уже выяснили, теперь пора рассказать, какими способами их можно достичь. Способы зависят от архитектурных особенностей помещения и ваших предпочтений.

Вначале нужно вспомнить уроки физики из школы. Вентиляция помещений происходит за счет разности плотности воздуха на улице и в помещении. Нагретый воздух имеет меньший вес и поднимается вверх, холодный воздух тяжелее и опускается вниз, происходит так называемая конвекция. Соответственно, для того чтобы помещение вентилировалось, горячий воздух должен иметь возможность уходить, а холодный поступать, нужны входные и выходные отверстия. Это могут быть обыкновенные щели в окнах и дверях или специально сделанные вентиляционные отверстия.

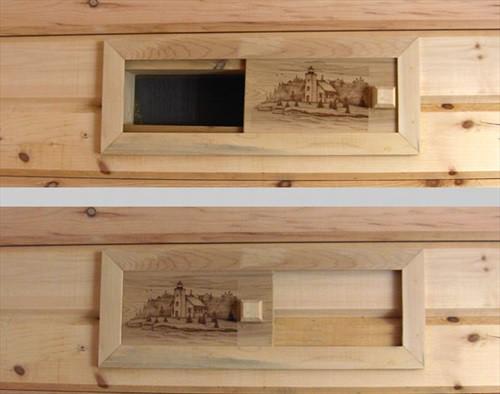

Вариант вентиляционного отверстия в русской парной

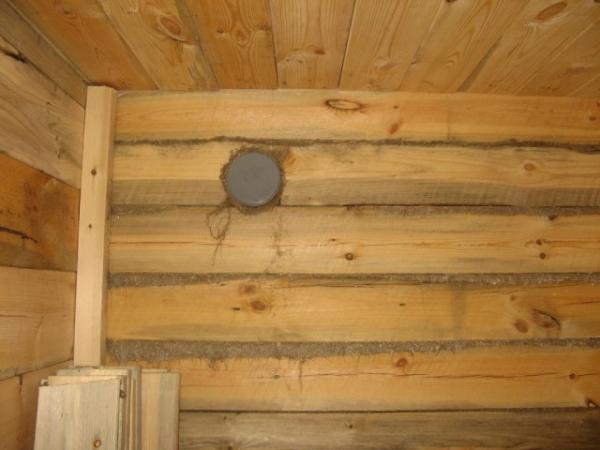

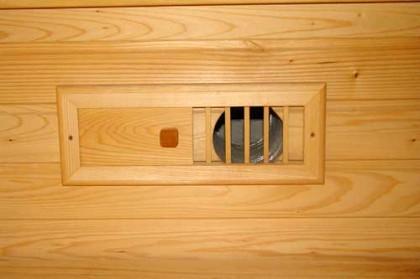

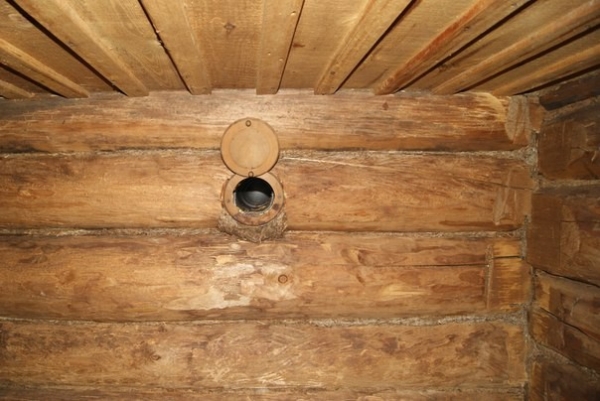

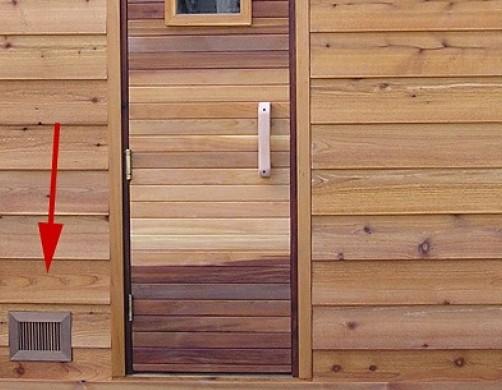

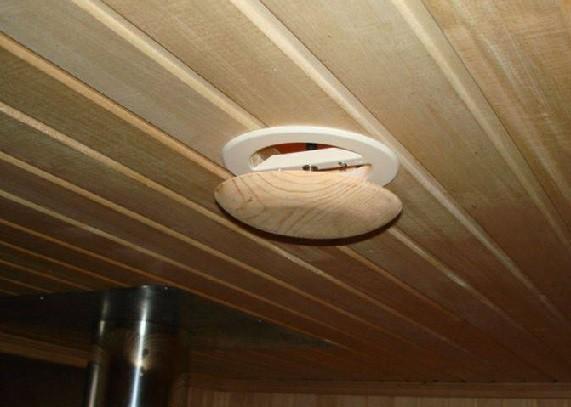

Вентиляционное отверстие в бане

В интернете можно встретить утверждения, что эти отверстия должны обязательно иметь одинаковые размеры, в противном случае вентиляция не работает или «дует не в ту сторону». Так могут говорить только те, кто прогуливал уроки. Соотношение размеров входа и выхода воздуха на работоспособность вентиляции никак не влияет.

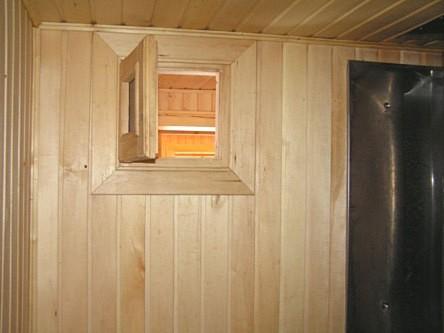

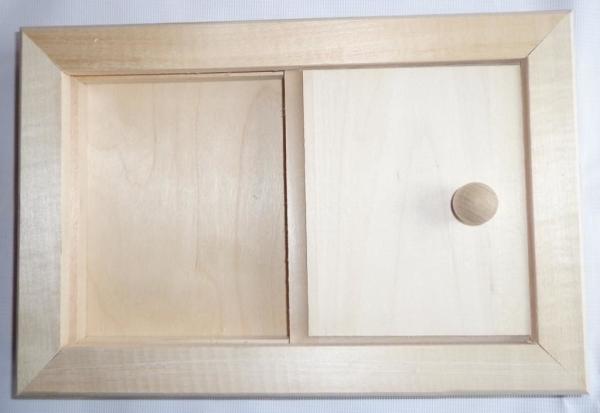

Вентиляционное окно квадратной формы

Если выходное отверстие, к примеру, может выпустить в час только 1 м3 теплого воздуха, то ровно такое же количество попадет в помещение холодного, какие бы размеры ни имело входное отверстие, и наоборот. А эффект обратной тяги получается в случае ветрового подпора или при полном отсутствии поступления свежего воздуха. В первом случае сильный внешний ветер «загоняет» воздух в помещение, во втором случае после выхода воздуха в помещении образуется небольшой вакуум, который обратно втягивает воздух в помещение. Нельзя сказать, что вентиляция полностью отсутствует, просто она становится циклической и работает по принципу «туда-сюда». Конечно, эффективность такой вентиляции приближается к нулю, воздух немного двигается лишь поблизости отверстий.

Вентиляция в бане и ее эффективность

И с этими явлениями понятно, теперь рассмотрим конкретные виды естественной вентиляции бани. Начнем от самых простых и закончим более сложными.

Вентиляция бани проветриванием

Наиболее простой, но и наименее эффективный способ вентиляции.

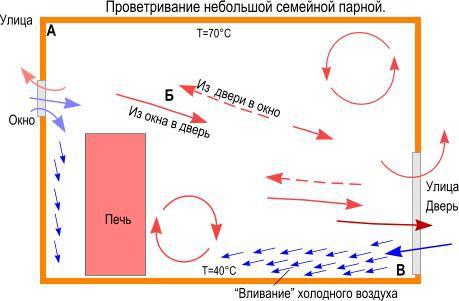

Вентиляция бани проветриванием

В парной открывается дверь или одновременно дверь и окно – вентилирование происходит быстро, но не так, как нам бы хотелось. Почему?

Из бани удаляется пар, а это имеет и негативные последствия.

1. Во-первых, если вы открыли дверь, то пар уходит не на улицу, а в другие помещения. В них резко повышается влажность, нагретый пар немедленно конденсируется на всех поверхностях. Что может случиться далее – объяснять не нужно.

   На потолке в бане собирается конденсат

2. Во-вторых. Понижение температуры в парной только субъективное явление. Существует два понятия температуры – фактическая и воспринимаемая. Фактическая температура – физический показатель, воспринимаемая – субъективный. Одну и ту же фактическую температуру мы чувствуем по-разному в зависимости от окружающих факторов. Повышенная влажность «повышает» чувствуемую нами температуру, сильный ветер понижает. Так вот, за счет простого проветривания удается удалить только излишки пара, а фактическая температура воздуха в течение нескольких минут возвращается к прежним значениям.

   Через открытую дверь выходят излишки пара

3. В-третьих, проветриванием никогда не удастся установить стабильные показатели микроклимата в помещении. Как только двери закроются – температура и влажность резко повышается, как только двери открываются – влажность и температура так же резко понижаются.

   Проветривание не позволяет создать идеальный микроклимат в парной

Итог – проветривание не тот метод вентиляции, которым следует пользоваться постоянно. Это крайний способ, прибегать к нему рекомендуется только в случае возникновения острой необходимости.

Проветривание парной

Вентиляция бани печкой

Такой метод можно считать более удачным, но он возможен только в одном случае – топка банной печки располагается в парной. Теплый воздух удаляется через топку и дымоход, поступление может происходить через щели пола, приоткрытую форточку или дверь. Иногда в нижней части дверного полотна делается специальное отверстие, для улучшения дизайна оно закрывается декоративной решеткой.

Вентиляция бани печкой

Преимущества вентиляции бани печкой.

1. Простота исполнения. Нет надобности делать в срубе специальные продухи. Любое дополнительное отверстие в деревянной стене не улучшает ее эксплуатационные характеристики, и это еще мягко говоря. Если в период проделывания продухов и установки декоративных решеток были допущены ошибки, то возрастают риски попадание на венцы сруба влаги. Высыхать влага будет очень долго, а длительное пребывание деревянных конструкций во влажном состоянии крайне негативно сказывается на их прочности и долговечности использования.

   Вентилировать парную печью не сложно

2. Возможность регулирования кратности обмена воздуха в помещении. Вентиляция «управляется» шибером и дверками печки. Нужно ее ускорить – шибер и дверка топки открываются до упора, температура стала благоприятной – шибер немного закрывается. Можно легко найти оптимальное положение шибера, показатели микроклимата в парной стабилизируются, скорость вентиляции помещения имеет стабильные значения.

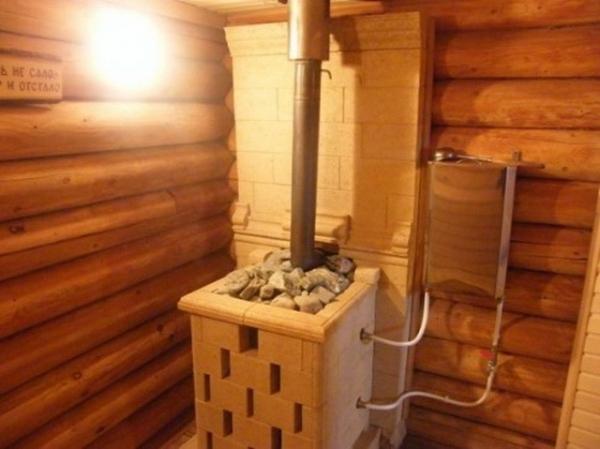

   Печь с шибером — фото

3. Универсальность применения. Не имеет значения, из каких материалов построена баня, какие у нее размеры и архитектурные особенности. Кроме того, эта система допускает простые модернизации. К примеру, стоит сделать впускное отверстие за печкой и попадающий в баню воздух будет немного подогреваться. Вытяжкой по-прежнему служит дымоход.

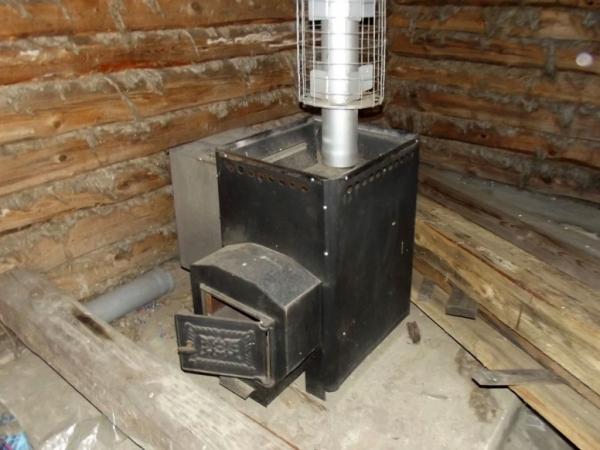

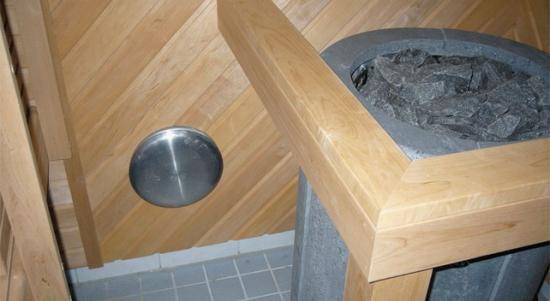

   Впускное отверстие за печкой

Есть, конечно, и недостатки, назовем главные из них.

1. Недостаточная производительность. Быстро изменить температуру или влажность в парной не удастся.
2. Наличие «мертвых» зон. Перемешивание воздуха по всему объему не происходит, возникают зоны со сквозняками и зоны со стоящим воздухом.
3. Зависимость тяги (вентиляции) от погодных условий.

Несмотря на некоторые недостатки, такой способ вентиляции в сочетании с обыкновенным проветриванием очень часто используется в «бюджетных» вариантах бань.

Для бюджетной парной лучший вариант — вентилирование печью и проветривание

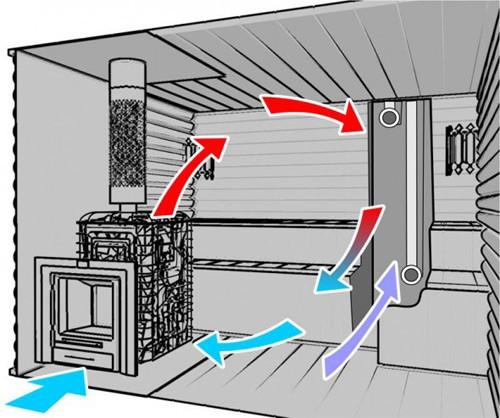

Проветривание бани печкой — схема

Вентиляция через специально сделанные продухи

Оптимальный вариант устройства вентиляции для большинства бань.

Вентиляция через специально сделанные продухи

Преимущества:

при грамотном обустройстве дает возможность как быстро проветрить баню (для просушки или для понижения влажности и температуры), так и длительное время поддерживать показания микроклимата в заданных параметрах;

есть возможность регулирования кратности смены воздуха;

простота устройства, возможность функционирования в банях, не имеющих электрической проводки;

универсальность. Естественная вентиляция отлично работает во всех климатических зонах нашей страны;

в любое время допускается установка в одно из отверстий продухов вентилятора – значительно расширяются возможности регулировки микроклимата в парной без больших финансовых затрат. Естественная вентиляция «превращается» в принудительную вытяжную или приточную.

В вентиляционное отверстие всегда можно установить вентилятор

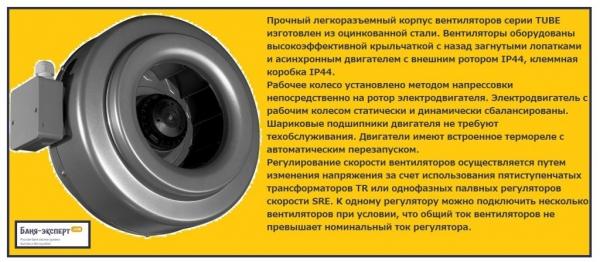

Вентилятор IP44

Важно. Устройство вентиляции желательно продумать еще перед началом возведения бани. Решите вопросы с конкретным размещением отверстий и их габаритными размерами. Советуем высоту продухов делать не больше, чем высота бруса, а плошать отверстия регулировать длиной.

Вопросами монтажа вентиляции занимаются во время возведения бани

Направление движения воздуха

Почему оптимальнее предусмотреть вентиляцию на стадии строительства?

1. Во-первых, в уже готовом строении проделать отверстия значительно сложнее чисто физически.

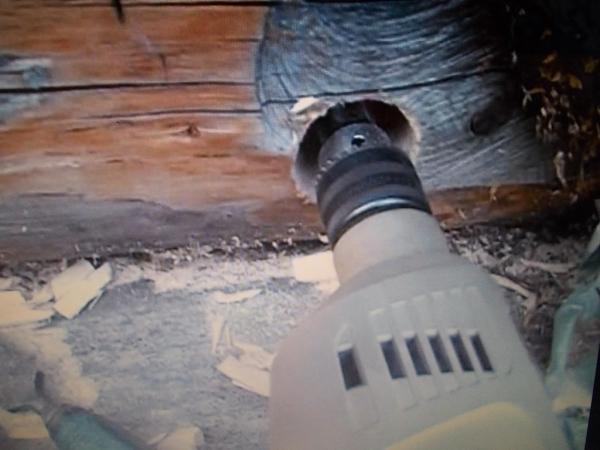

   Сверление отверстия в срубе — процесс трудоемкий

2. Во-вторых, есть риски, что отверстие попадет на нагель, особенно это касается верхнего выходного продуха. Оно располагается в непосредственной близости к мауэрлатам стропильной системы, а они фиксируются чаще, чем обычные венцы и в качестве нагелей используются только металлические прутки или куски строительной арматуры.

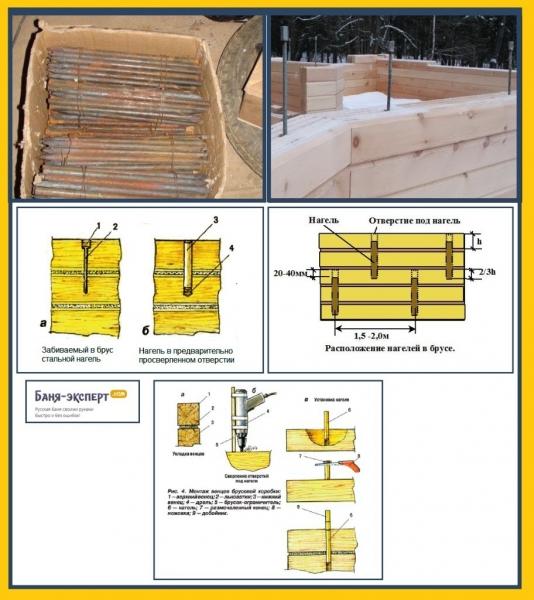

   Нагели в срубе

3. В-третьих, если вы делаете отверстие при помощи металлической коронки, то дорогостоящий инструмент после «встречи» с нагелем выйдет из строя. Да и стамеску или долото не всегда будет возможным «реанимировать» после попыток прорубить металл.

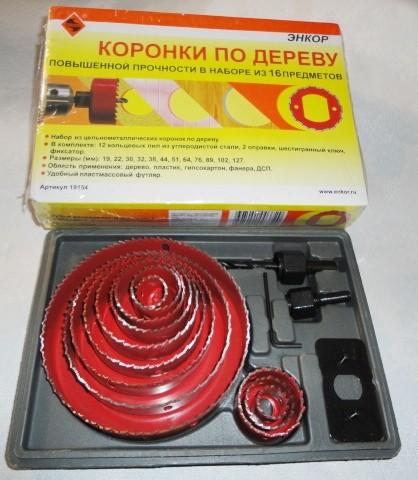

   Набор коронок по дереву

4. В-четвертых, металлический нагель в этом месте практически невозможно отрезать. Болгаркой не подобраться, ножовкой по металлу также, а пилить напильником – врагу не пожелаешь. Придется долбить продух в другом месте. А кому нужна лишняя дыра в стене бани или увеличение ее размеров? Тем более, если вы уже под ее «плановые» размеры сделали отверстия во внешней и внутренней обшивке и купили вентиляционные решетки. «Встреча» с металлическим нагелем – очень неприятная ситуация со всех точек зрения.

Варианты размещения и размеры вентиляционных продухов

Для всех продухов естественной вентиляции есть несколько общих правил. Первое ­­­– для того чтобы улучшить эффективность работы системы, отверстия подачи холодного воздуха должны располагаться внизу примерно 20 сантиметров от уровня пола. Отверстия для выхода должны размещаться на максимальной высоте – под потолком или на потолке. Второе – перемешивание различных слоев воздуха в объеме парной улучшается, если входное и выходное отверстия расположены на максимальном удалении друг от друга, желательно по диагонали помещения. В каких именно местах их рекомендуется устанавливать?

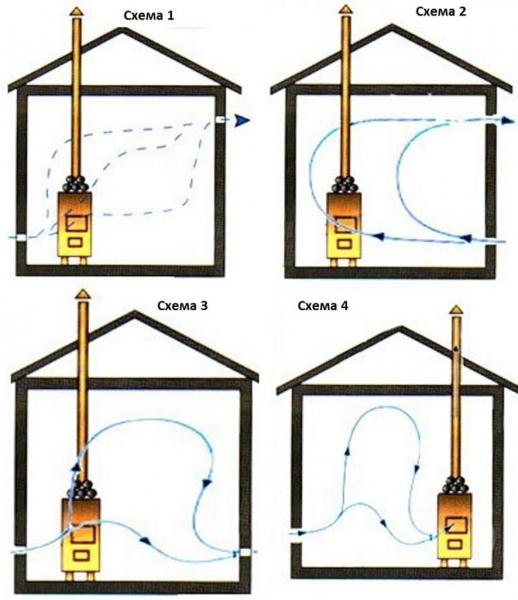

Варианты размещения вентиляционных отверстий

Отверстие для подачи холодного воздуха

Его можно делать в нижней части дверного полотна парной.

Отверстие для подачи холодного воздуха

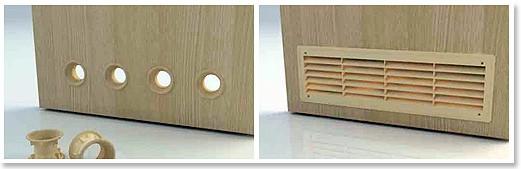

Двери с отверстиями для вентиляции (фото)

Преимущества – нет необходимости делать лишнюю дыру в стене бани. Это экономия времени и усилий, кроме того, исключается вероятность намокания нижних венцов сруба. Недостаток – в большинстве случаев двери располагаются напротив полок для принятия банных процедур, появляются потоки холодного воздуха, создающие ряд неудобств.

Под полкой.

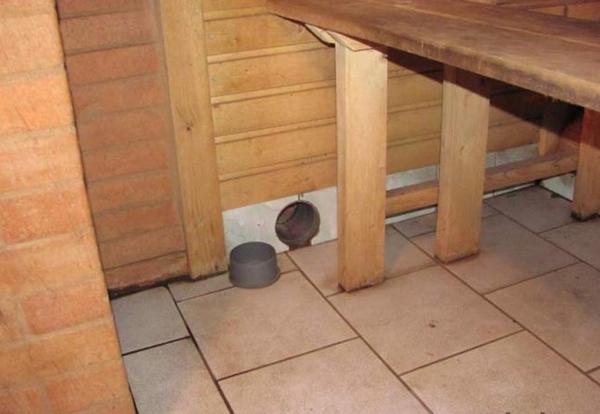

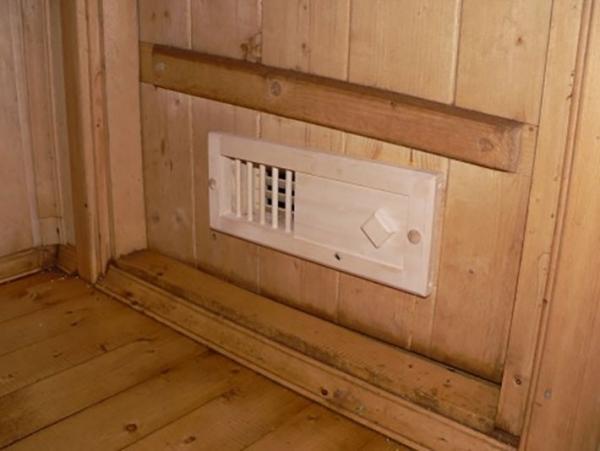

Отверстие под полоком

Преимущества – входное отверстие незаметно, потоки холодного воздуха хорошо перемешивается с теплым по всему объему. Недостаток – усложняется доступ к решетке для открытия/закрытия заслонки. Если во время мытья регулировать интенсивность вентиляции можно только с помощью верхней решетки, то после проветривания бани нужно закрывать обе. А это значит, что придется через некоторое время специально для закрытия продуха посещать парную.

Важно. Заслонки на вентиляционных отверстиях нужно устанавливать по две на каждое – снаружи и внутри парной. После проветривания бани обе следует закрывать. Выбирайте такую технологию установки решеток, которая гарантирует полную герметичность внешних заслонок. Категорически запрещается попадание атмосферной влаги на венцы сруба.

За печкой.

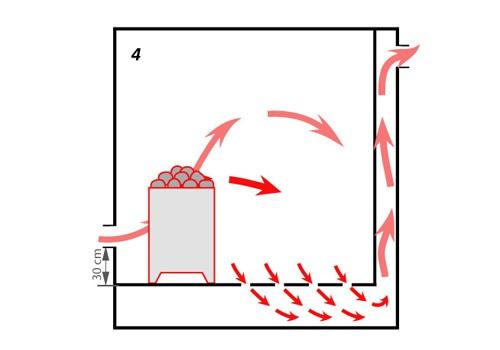

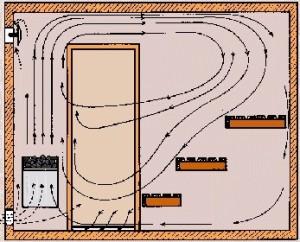

Приточное отверстие за печью — схема

Самый оптимальный вариант. Холодный воздух с улицы ударятся в печку, немного подогревается и разбивается на несколько отдельных и с невысокой скоростью движения потоков. Сквозняки полностью ликвидируются. Недостатки – не всегда есть возможность установить в этом месте декоративные решетки. Если печка находится близко к стене, то большая температура отрицательно влияет на пластиковые или деревянные материалы декоративной решетки. Кроме того, согласно правилам техники безопасности такие места за печкой должны изолироваться листовым железом с использованием теплоизоляции.

Для вашего конкретного случая не подходит ни один вариант? Не проблема, делайте отверстие там, где считаете нужным.

Что касается выходного отверстия, то с его размещением проблем меньше. Единственный наш совет – не делайте в потолке. Переувлажненный воздух нельзя выводить на чердак, он станет причиной постоянного увлажнения деревянных элементов стропильной системы, а ее преждевременный ремонт всегда «влетает в копеечку». Чтобы предохранить стропила, влажный воздух придется выводить на крышу. Зачем делать в покрытии дополнительное отверстие, зачем своими руками и за свои деньги ухудшать герметичность покрытия крыши?

Не стоит делать вытяжное отверстие в потолке

Выходное отверстие

Размеры отверстий для естественной вентиляции

Технология расчета размеров вентиляционных отверстий указана в действующих нормативных актах. Определить размеры продухов для естественной вентиляции намного сложнее, чем для принудительной – слишком много факторов, не зависящих от людей. Главный параметр производительности системы вентиляции – кратность смены воздуха. Для жилых помещений регламентируется минимальное значение кратности, при этом учитываются как температура в комнатах, так и температура на улице. Температура в жилых помещения колеблется в незначительных пределах, это упрощает работу проектировщиков.

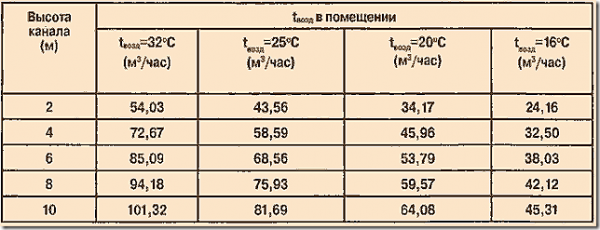

Производительность естественной вентиляции

В парных ситуация намного сложнее – показатели температуры и влажности изменяются в очень широких пределах. Кроме этого, скорость прихода/поступления воздуха в различных ситуациях может отличаться в разы. Такие предварительные условия делают практически невозможным выполнение точного расчета оптимальной кратности обмена воздуха при естественной вентиляции.

Невозможно рассчитать? И не надо, рекомендуем использовать практический опыт. А он утверждает, что для большинства парных достаточно, чтобы площадь продухов была 200-300 см2.

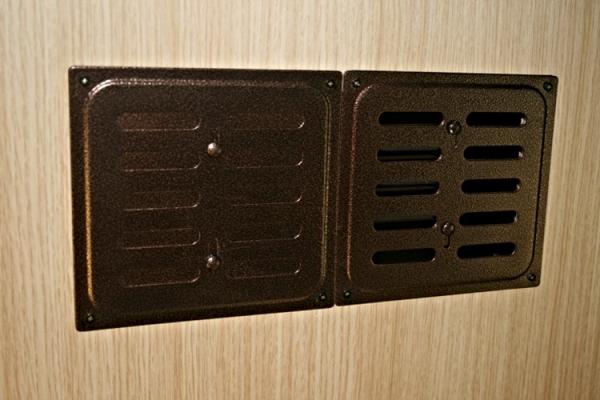

Вентиляционная решетка с задвижкой 280х190 мм

Некоторые владельцы бань боятся задохнуться во время принятия банных процедур из-за нехватки кислорода. Доводим к их сведению, что одного кубического метра воздуха одному человеку достаточно для дыхания полтора часа. Подсчитайте кубатуру парной и узнаете, сколько времени можно безопасно париться, счет идет на десятки часов.

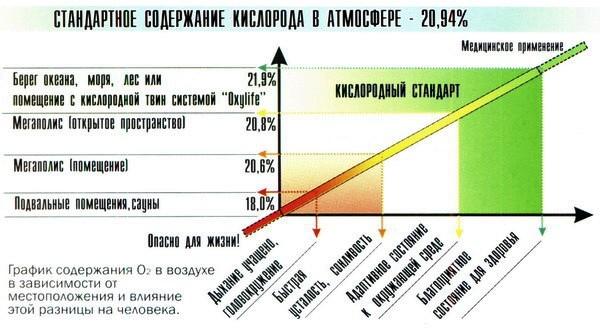

Безопасное содержание кислорода для сауны и бани

Проблемы может вызывать угарный газ. Если вы закрыли шибер печи до полного прогорания дров, то никакая вентиляция не поможет. Она может проветрить помещение только в том случае, если угарный газ не больше поступает. Протапливайте печь правильно и никогда не угорите, не надейтесь напрасно на вентиляцию.

Как сделать вентиляционное отверстие в стене бани

Для примера мы возьмем самый сложный вариант – уже сделана внешняя и внутренняя обшивка стен бани. Отверстие может быть круглым, квадратным или прямоугольным.

Шаг 1. Сделайте разметку месторасположения продуха на внутренней обшивке парной. Перед началом работ вы должны не только знать место расположения отверстия, но и его размеры и конфигурацию. Желательно, чтобы воздуховоды и декоративные решетки были в наличии, это даст возможность точно контролировать размеры отверстия и не делать лишней работы.

Шаг 2. Подготовьте длинное сверло по дереву, рабочая длина должна превышать толщину стены бани совместно с внешней и внутренней обшивкой. В центре нарисованного контура продуха просверлите сквозное отверстие изнутри парной. Выход сверла снаружи парной будет центром продуха. Нарисуйте вокруг него размеры отверстия, аналогично сделанного в парной.

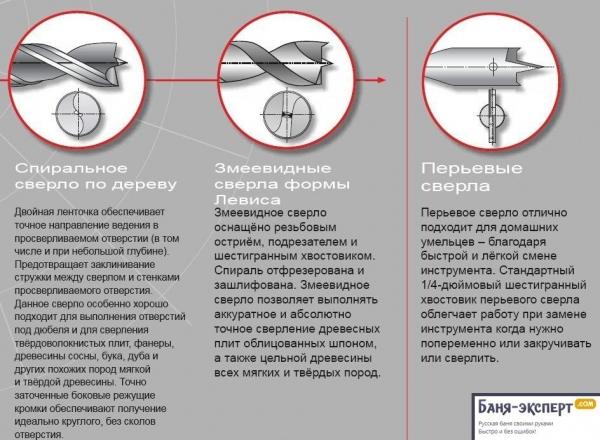

Сверло по дереву

Шаг 3. Уберите элементы внутренней и внешней обшивки в контуре. Если ваша баня с двух сторон обшита натуральной вагонкой, то процесс упрощается, просто аккуратно выпилите доски. Если с внешней стороны использовались металлические листы – пользуйтесь болгаркой.

Делаем отверстие в стене бани

Шаг 4. Внимательно осмотрите несущие конструкции обшивки, если они повредились – отремонтируйте. По контуру вентиляционного продуха максимально близко друг к другу сверлите сквозные отверстия, постоянно проверяйте, в каком месте они выходят с наружной стороны стены. Сверло должно постоянно быть перпендикулярным к плоскости. Сверлите такие же отверстия по всей площади продуха, чем больше их будет, тем легче делать дыру в стене.

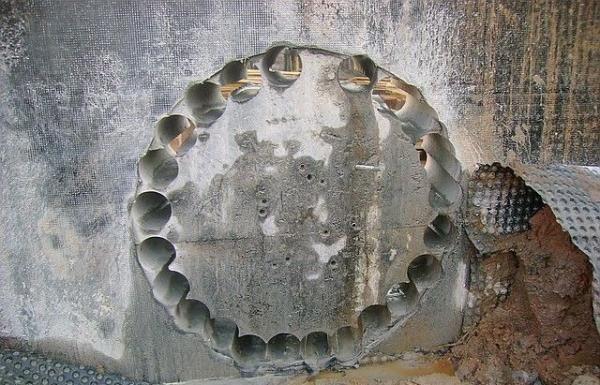

Принцип сверления отверстий

Видео — Как просверлить отверстие большого диаметра в дереве

Шаг 5. Далее нужно работать долотом и стамеской, постепенно убирайте деревянные перемычки между отверстиями. Полностью выдолбить дыру с одной стороны стены не удастся – слишком трудно добраться инструментом. Сделайте половину работы изнутри парной, а вторую половину снаружи. Тщательно выравнивать поверхности отверстий не нужно, главное чтобы в канал легко помещался воздуховод.

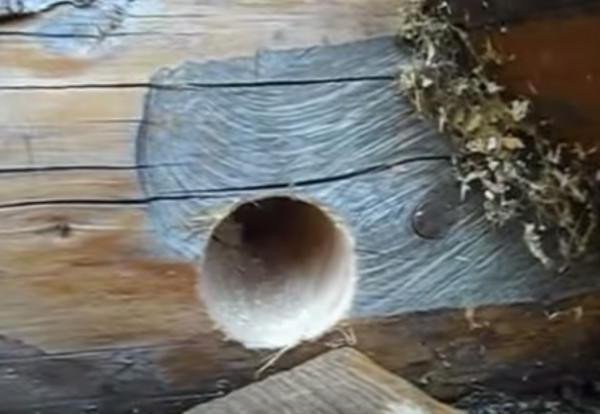

Отверстие в стене

Самая трудная физическая работа сделана, можно приступать к установке воздуховода и решеток. Не расстраивайтесь, если на проделывание отверстий уходит много времени, даже опытные строители редко могут в день подготовить более двух продухов.

Как устанавливать воздуховоды и решетки

Для воздуховодов можно брать металлические оцинкованные или пластиковые трубы, длина определяется длиной прохода. Решетку подбирайте по размерам отверстия, для регулировки эффективности вентиляции на ней должны быть заслонки.

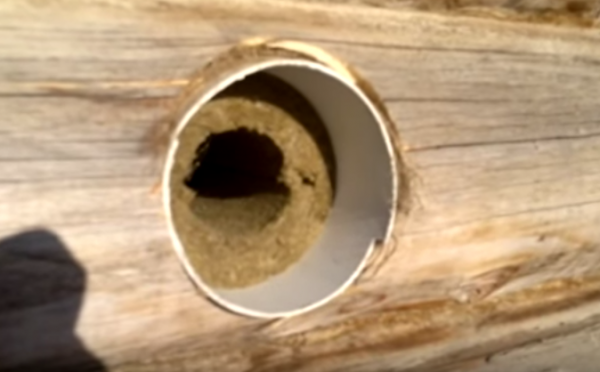

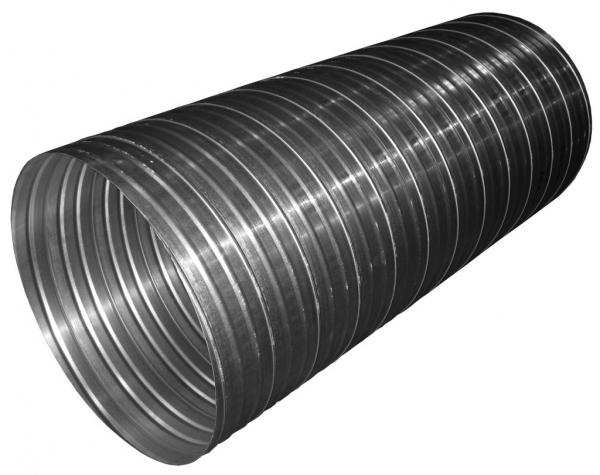

Воздуховод

Шаг 1. Минеральной ватой заизолируйте плоскости отверстия, аккуратно вставьте на место воздуховод. Для того чтобы прочно зафиксировать трубу в нужном положении, используйте монтажную пену. Выступившие излишки пены следует после застывания срезать.

Шаг 2. Если между обшивкой и стеной есть гидроизоляция, обработайте пеной зазор между стеной и отверстием в обшивке пеной, она герметизирует место прореза и исключит попадание воды на деревянные конструкции.

Устанавливаем воздуховод

Шаг 3. Закрепите решетки, способ крепления зависит от материала изготовления облицовки стен и обрешетки.

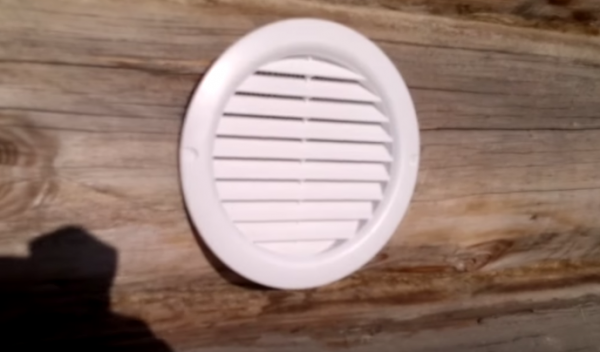

Закрепляем вентиляционные решетки. На фото — решетка с внешней стороны бани

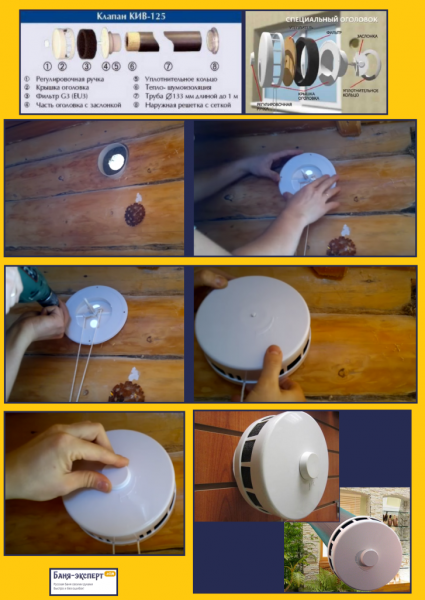

Порядок установки вентиляционного клапана для бани (оптимально для предбанника, моечной и других помещений)

Проверьте работоспособность вентиляции при помощи тлеющей головешки или иного источника дыма. Поднесите ее к входному отверстию и понаблюдайте, как и с какой скоростью двигаются воздушные потоки в парной.

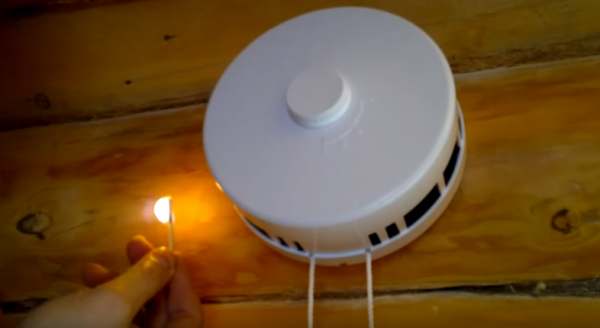

На фото клапан притока воздуха и его проверка на работоспособность

Поэкспериментируйте с естественной вентиляцией при различных положениях заслонок, от максимального до минимального.

Видео — Установка клапана КПВ 125

Видео — Вентиляция в бане с печью-кондиционером Термофор
