Дом с баней под одной крышей — проекты и строительство
Если размеры участка не позволяют построить баню отдельно с выделением особой функциональной зоны и набором коммуникаций, возможно возведение единой постройки под общей крышей. Правильный проект такого строительства позволит создать комфортный комплекс, использование которого будет выгодно даже с экономической точки зрения.
Дом с баней под одной крышей проекты
Оглавление:
Начало
Строительство бани под одной крышей с домом может быть:
В последнее время именно второй вариант наиболее распространен. Для его осуществления выкапывается траншея, производится укладка монолитного ленточного фундамента. Внешние стены сооружаются из того же материала, что и дом (но встречаются и варианты стыковки бруса с кирпичом, каркасные технологии и т.п.). Деревянная баня также снаружи обшивается слоем утеплителя и сайдингом.

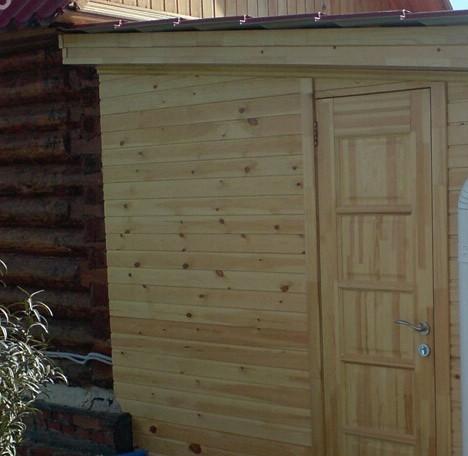

Пример каркасной пристройки к дому
Пример совмещения дома с баней переходом
Дом с баней и гаражом – выбор практичных хозяев
Если баня будет частью жилого дома, перед проектированием важно предусмотреть и продумать следующие коммуникации:
Коттедж с баней

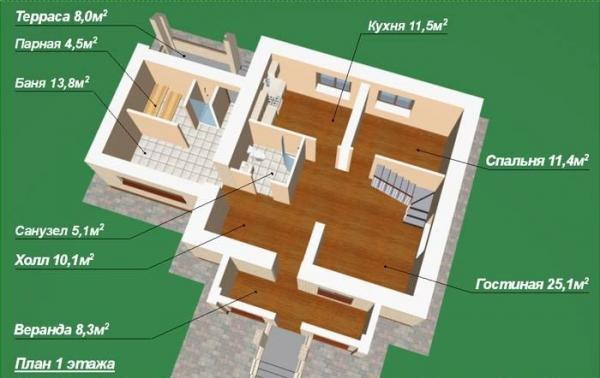

Проект коттеджа с баней
Интерьер коттеджа с баней
Смежной стеной желательно делать кухонную (возможна установка единой печи). Также популярны варианты объединения бани и жилого дома крытым коридором-переходом. Такой вариант позволяет в зимнее время с комфортом посещать баню, не выходя на улицу, а также при условии достаточной площади и установки отопительной системы, в переходе легко установить купель или бассейн.

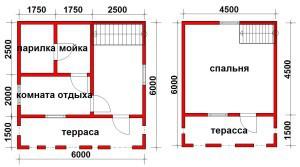

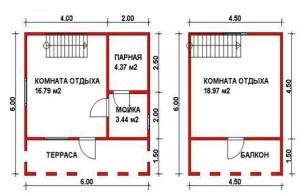

Планировка двухэтажного дома-бани
Планировка двухэтажного дома-бани с балконом и террасой
Нюансы
Совмещение дома с баней можно разделить на три степени:
Важно учесть расположение выхода из бани, поскольку в зимнее время отдельный вход может принести неудобства, которые обычно исправляются при помощи крытой остекленной веранды. Такой проект отличается большей сложностью и более высокими затратами, учитывая необходимость установки качественных стеклопакетов, утепления стен, укладки нескользящего покрытия на пол и обогрев помещения.
Дом с баней — фото
Парная
Комната отдыха
Столовая
Спальная зона на мансарде
Обустройство мансарды
Фундамент
При строительстве полноценного банного комплекса, совмещенного с жилым домом, особое внимание уделяется фундаменту. Особенности фундамента зависят от материала стен и запланированной нагрузки. Фундамент обязательно должен быть цельным и построенным отдельно от фундамента дома. Дело в том, что высокая влажность может привести к появлению трещин и отхождению фундамента от общего строения.

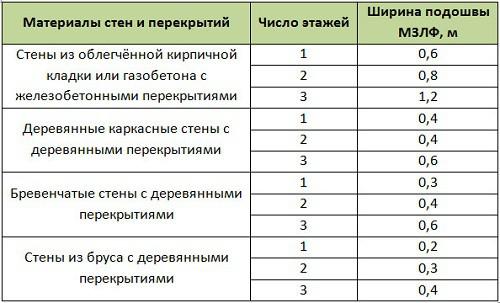

Глубина и толщина фундамента составляется в зависимости от высоты будущей бани и используемых материалов, но опытные строители рекомендуют закладывать основание ниже точки промерзания грунта, чтобы исключить любые подвижки и деформации при смене сезонов года и сопутствующем пучении грунта.

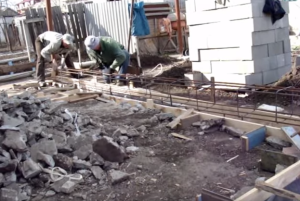

Пример пристройки бани к дому (ленточное основание)
Пример столбчатого основания для пристройки
Пример свайно-винтового фундамента для пристройки
Схема стыковки фундамента

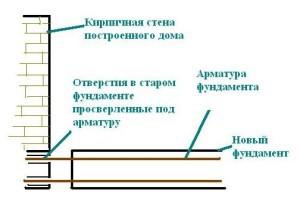

Схема — принцип стыковки основного дома и пристройки
Варианты примыкания фундаментов пристройки по схеме незамкнутого (а, б, в, г) и замкнутого (д) контуров: 1 — существующий дом; 2 — пристройка
При планировании важно обеспечить вывод канализации. Для этого выводятся 2 трубы для отвода отдельно дома и бани. Если не имеется магистральной канализации, то для бани придется сделать отдельную выгребную яму. Если проводится водопровод, то для будущей бани также лучше использовать отдельную трубу.
Для бани желательна отдельная подводка коммуникаций
Для одноэтажного деревянного дома, совмещенного с небольшой баней, подойдет ленточный фундамент с глубиной до 0,5 метра и шириной до 30 см. Для кирпичного или блочного дома потребуется создание полноценного фундамента, установленного согласно правилам, который сможет вынести большую нагрузку.
Универсальным решением является возведение монолитного ленточного фундамента, схемы которого представлены ниже.
Схема устройства монолитного ленточного фундамента
Фундамент для пристройки к дому
Внимание! Работы по заливке фундамента лучше проводить в теплое время года, поскольку готовое основание должно тщательно просушиться и отстояться 21 день до того, как будет продолжено строительство. В зимний период оптимальным вариантом устройства основания под баню являются винтовые сваи. Для бани размерами от 4х4 до 6х6 понадобится 4-9 винтовых нержавеющийх свай диаметром 108 мм и толщиной стенки 4-5 мм.
Инструкция возведения фундамента

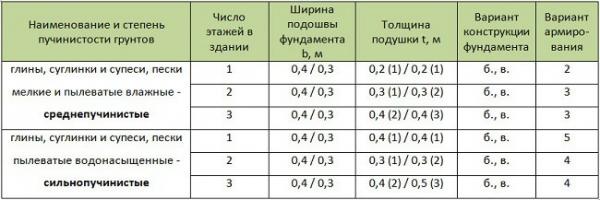

Значения ширины подошвы МЗЛФ на непучинистых и слабопучинистых грунтах
Отапливаемые здания со стенами из утеплённых деревянных панелей (каркасные дома), брёвен и бруса с деревянными перекрытиями.
Примечания:
— цифра в скобках указывает материал подушки: 1 — песок средней крупности, 2 — песок крупный, 3 — смесь песка (40%) с щебнем (60%);
— над чертой значения для стен из утеплённых деревянных панелей, под чертой — для бревенчатых и брусовых стен.
Определяется месторасположение будущей бани, по периметру которой вбиваются колышки. По этим колышкам, используемым в качестве ориентира, ровно натягивается строительный шпагат.
Далее откладывается ширина фундамента, устанавливается обноска и натягивается вторая линия шпагата. Обязательна проверка диагоналей фундамента и точности всех прямых углов. Для измерений удобно пользоваться дальномером и лазерным уровнем, а также отвесом для установки кольев и обноски.
По периметру стен (в соответствии с разметкой) выкапывается траншея. Стенки должны получиться ровными. Если грунт песчаный, желательно установить временную опалубку, которая предотвратит осыпание со стенок на дно.
Траншея для ленточного фундамента

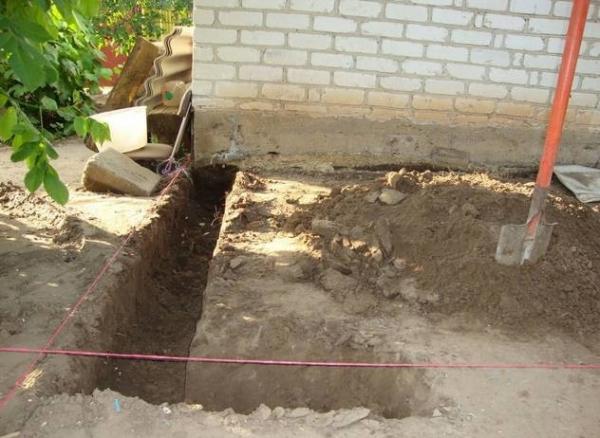

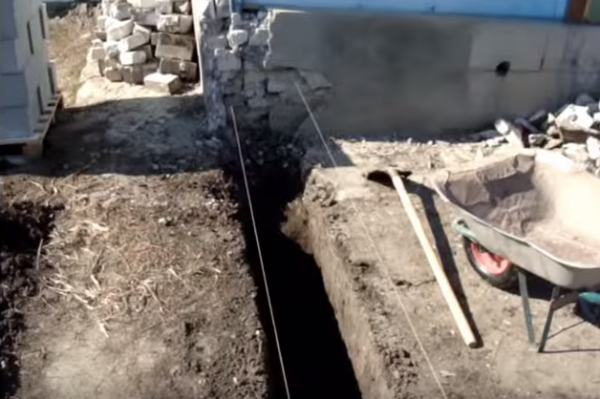

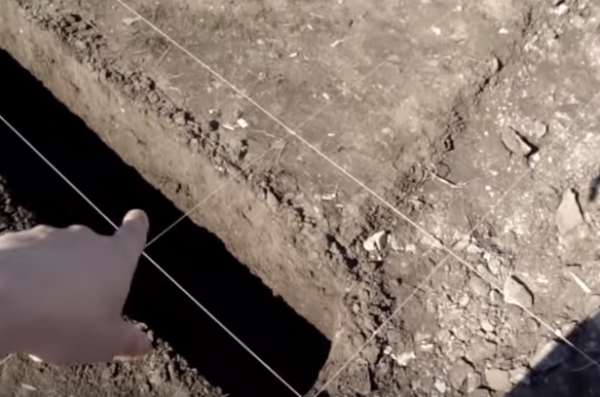

Угол будущей пристройки. Разметка и процесс рытья траншеи
По разметке вырыта траншея

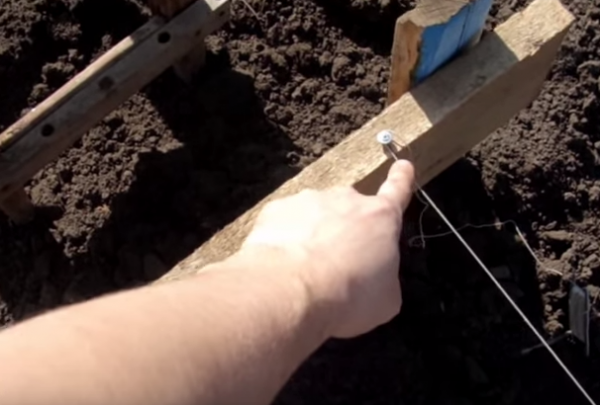

Обноска и закрепление шпагата саморезом

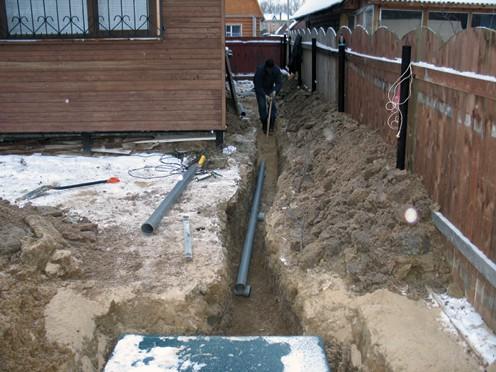

Нельзя забывать про траншею под коммуникации – систему водоотведения. Если предусматривается центральная канализация, то траншея проводится к ближайшей врезке в трубу. Если центральной канализации не имеется, то траншея проводится к сливной яме, обустроенной отдельно от дома.
В траншею под коммуникации монтируется труба под небольшим уклоном и засыпается песком и грунтом. Траншея под фундамент бани засыпается на 2/3 щебнем и крупнозернистым песком. Данная засыпка смачивается водой и утрамбовывается.
В полученные траншеи проводится монтаж опалубки, сколачивающейся из досок одинаковой длины. При этом уровень фундамента обязательно должен быть на 20 см выше земли. Внутренние стенки опалубки стоит проложить пленкой или рубероидом. В фундаменте обязательно стоит предусмотреть и смонтировать вентиляционные патрубки — продухи.

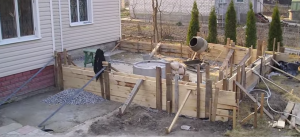

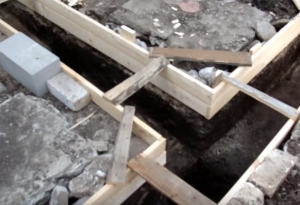

Пример опалубки для пристройки
Опалубка для ленточного фундамента
В траншеи укладывается связанные арматурные прутья. Каркас закрепляется пластиковыми фиксаторами (от стенок опалубки и дна траншеи каркас должен отстоять на 5 см, от верхней точки заливки бетона – на 5-10 см).
Процедура армирования

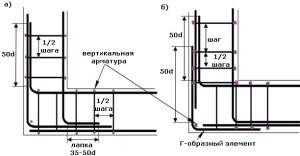

Армирование угла ленточного фундамента. Стенки опалубки проложены рубероидом
Арматура, используемая для армирования фундамента должна иметь антикоррозийное покрытие

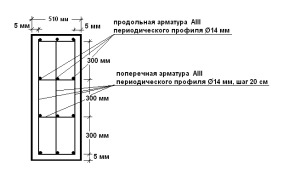

Схема армирования
Армирование ленты фундамента
Армирование

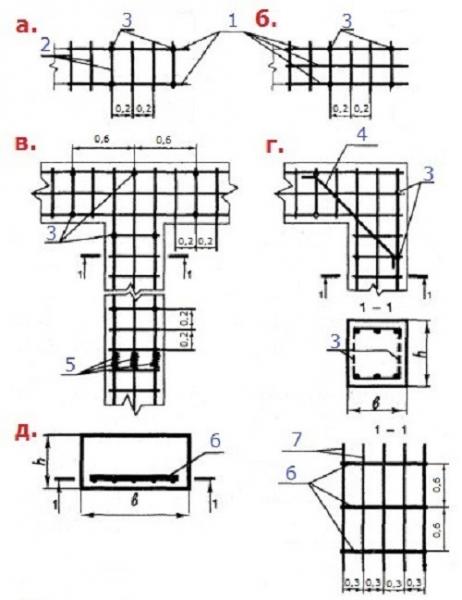

Схемы армирования.
а. — сетка с двумя стержнями рабочей арматуры; б. — сетка с тремя стержнями рабочей арматуры; в. — Т-образный стык; г. — Г-образный угловой стык; д. — дополнительное армирование МЗЛФ с большой шириной подошвы, когда подошва шире цоколя более чем на 60 см (дополнительная сетка располагается только в нижней части.
1 — рабочая арматура (А-III); 2 — вспомогательная арматурная проволока ∅ 4-5 мм (Вр-I); 3 — стержни вертикальной арматуры ∅ 10 мм (А-III), соединяющие верхнюю и нижнюю сетки; 4 — арматура для усиления угла ∅ 10 мм (А-III); 5 — соединение проволочными скрутками (длина скрутки не менее 30-ти диаметров рабочей арматуры); 6 — дополнительная рабочая арматура ∅ 10 мм (А-III)

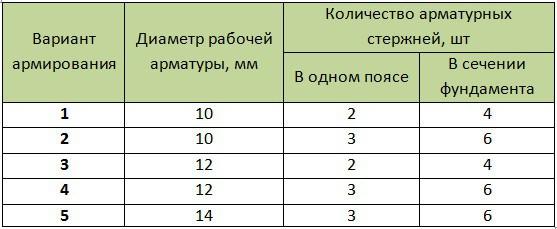

Варианты армирования
Проводится заливка бетона. Бетонная смесь разравнивается, а после высыхания (в этот период рекомендуется накрывать ленту пленкой и периодически смачивать водой из лейки) дополняется гидроизоляцией (битумная мастика или рубероид).
Внимание! При возведении бани-пристройки, важно изъять грунт около фундамента дома у смежной стены для того, чтобы заложить новое основание на одинаковом уровне.

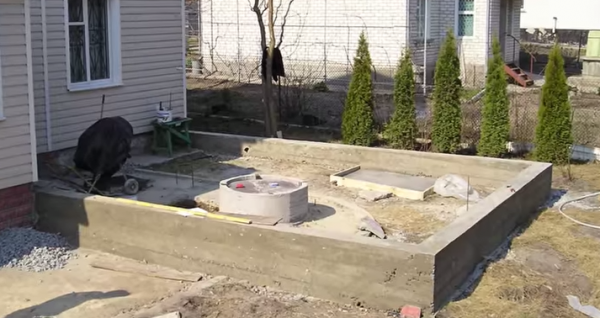

Пример залитой ленты

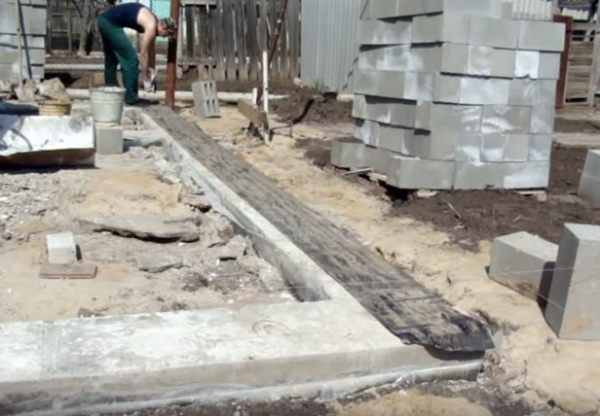

Гидроизоляция
Видео — Пристройка к дому. Ленточное основание
Особенности строительства стен и окон
При возведении бани из бревна и бруса важно помнить про усадку, которая продолжается несколько лет подряд. Если для строительства решено использовать кирпич или блоки, помните о необходимости идеально вертикальных стен, а также о соблюдении правил кладки.
Если баня возводится в качестве пристройки, то важно провести точную стыковку стен и обеспечить надежную связку. Для этого в стене дома просверливаются отверстия для прутьев арматуры, которые вбиваются так, чтобы их противоположный конец в будущем был закреплен в кладку стены будущей бани.
Что касается окон, то сегодня большой популярностью пользуются металлопластиковые конструкции. Они отличаются практичностью в применении, простотой монтажа, минимальным уходом и длительным сроком службы. При работе с такими окнами важно соблюдать два основных правила:
Игнорирование данных правил приведет к тому, что зимой помещение будет очень сложно проветрить.
Видео — Установка окон и обсады в деревянном доме
Видео — Установка окосячки своими руками
Инструкция возведения стен бани из бревен
При строительстве бревенчатой бани, важно знать нюансы укладки бревен, чтобы строение прослужило максимально долго, а его конструкция не нарушилась.
Первый венец выкладывается из наиболее толстых видов бревен. При этом важно обработать нижнюю часть венца антисептиком, а верхнюю мастикой, отвечающей за гидроизоляцию строения.
Углы делаются «в чашу», то есть концы бревен обязательно уходят за пределы будущих стен. Такая конструкция будет защищать от влажности и продувания. Наиболее эффектно смотрится укладка «ласточкиным хвостом», которая требует немало усилий и опыта. Для ее возведения лучше обратиться к опытному плотнику.

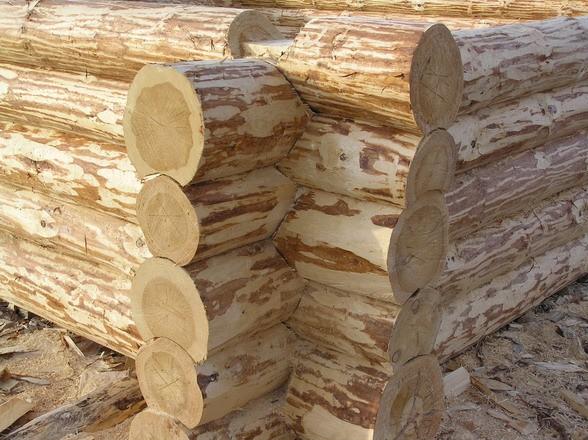

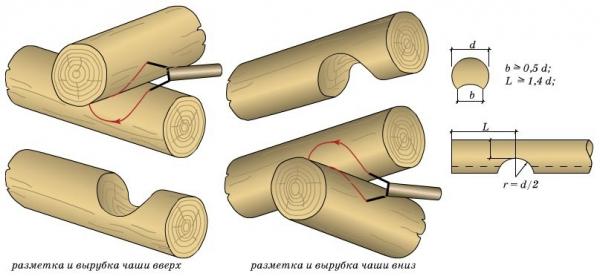

Разметка и вырубка сруба «в чашу»
Рубка в чашу
Наиболее простой вариант укладки – это соединение в «торцевой шпунт»:

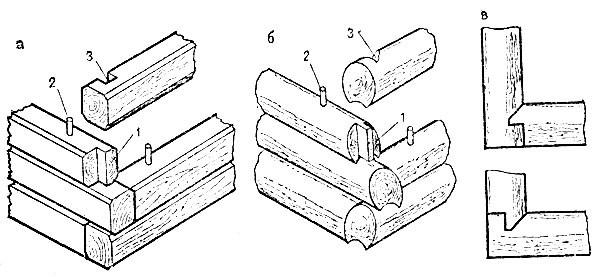

Угловые врубки упрощенной конструкции «в торцевой шпунт»
С торца бревна делается шип, а в боку другого бревна вырезается паз.
Такие же пазы делаются снизу у всех бревен, что гарантирует ровную и надежную укладку.
Соединяются бревна между собой при помощи нагелей и шкантов.
Видео — Строительство стен с использованием нагелей
Для возведения качественных банных стен используется брус с сечением 15×15 или 15×18. Вышеописанный способ способствует проведению ровной укладки с надежным креплением бревен. При этом по углам и в центральной части бруса можно устанавливать металлические или толстые деревянные штыри для наибольшей прочности конструкции.
SAMSUNG DIGITAL CAMERA
Сборка сруба из профилированного бруса. Межвенцовый утеплитель

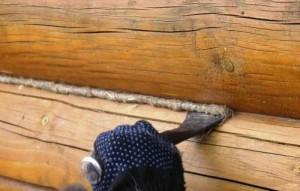

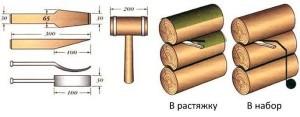

Конопатка мхом
Лучше всего банные фасады утеплять в середине летнего сезона, когда нет резких температурных перепадов, а влажность воздуха понижена
Конопатка сруба
Как утеплить баню
Между каждым венцом должен прокладываться дополнительный слой утеплителя в виде ленточного льна или джута, который режется на полоски, прокладывается между бревнами и прибивается при помощи степлера. Эксперты рекомендуют использовать именно джут, поскольку он практически не спрессовывается после установки стен и усадки бани. Для большего же эстетичного вида используется джутовый канат, который надежно закрывает стыки.
Нюансы возведения кровли
При совмещенном строительстве кровля должна иметь цельную конструкцию. Ее разделение может привести к быстрому нарушению цельности здания. Лучше использовать 2- или 4-скатную крышу, поскольку она отличается большой площадью и высокой устойчивостью, способной выдержать столь сложную конструкцию. Прежде, чем приступить к строительству кровли, важно определиться, требуется ли установка чердака или мансарды, поскольку эта часть дома должна быть выстроена сразу.
Пример пристройки с односкатной крышей
Пример пристройки бани с односкатной крышей
Что важно помнить при строительстве общей кровли:

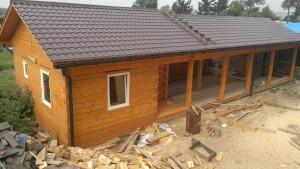

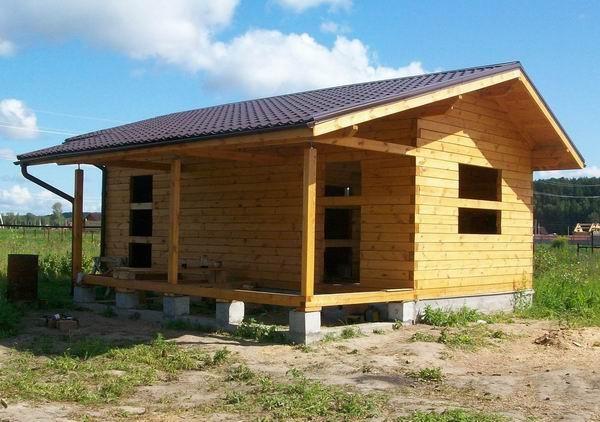

Пример дома-бани под одной крышей
При возведении бани в качестве пристройки, крыша может быть односкатной или двускатной. При обустройстве односкатной конструкции, самая высокая точно банной крыши должна примыкать к стене дома и заходить под основную кровлю. Потолочные перекрытия для усиления конструкции должны возводиться из бруса 10×10 см или доски, положенной на ребро, с такой же шириной. Затем снизу и сверху балок крепится обрешетка, на которую накладывается тепло- и пароизоляция. Стропила кровли должны монтироваться так, чтобы угол наклона крыши был 20%. Затем настилается кровельный материал, и заделываются оставшиеся зазоры и щели при помощи монтажной пены.

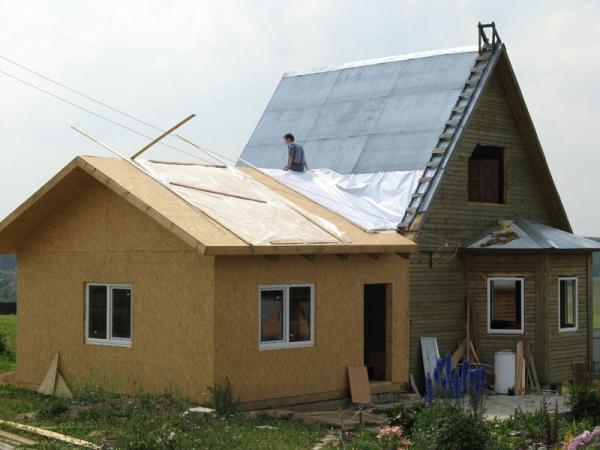

Пример пристройки с двускатной крышей
Материалом для крыши может быть что угодно, в зависимости от пожеланий хозяев. Однако экономически выгодно использовать металлочерепицу или оцинкованный профиль. Эти материалы требуют создания простого каркаса с деревянными лагами. Битумные или ондулиновые крыши потребуют не только профессиональной укладки, но и создания особой поверхности. Зато внешне они смотрятся более респектабельно и эффектно.

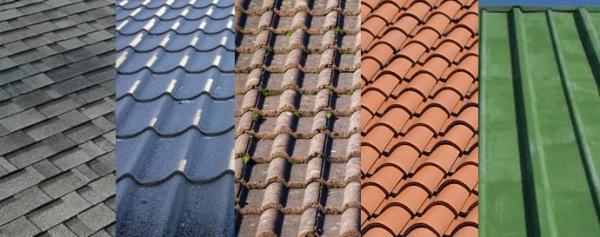

Виды кровельных покрытий
Пошаговая инструкция возведения кровли для бани
Рассмотрим вариант строительства двускатной крыши для бани-пристройки. Крыша бани будет состыкована с основной двускатной крышей дома, в итоге получится единая конструкция дома-бани.
| Этап | Иллюстрация | Описание |
|---|---|---|
| Мауэрлат |
Процесс крепления мауэрлата |
Для начала на стены дома укладывается мауэрлат. В случае строительства сруба мауэрлатом служит последнее бревно или брус стены. Для блочных и кирпичных стен мауэрлат изготавливается из бетона, который заливается в опалубку с обязательным армированием. Если на кирпичное сооружение укладывается деревянный мауэрлат, обязательно между стеной и балкой прокладывается рулонная изоляция, а сама балка фиксируется анкерами. |
| Перекрытие |
Узел примыкания балок перекрытия к мауэрлату |
На мауэрлат укладываются потолочные балки, например, из доски сечением 10х5 см (устанавливается торцом) либо бруса 10х10 см. Крепление удобно производить перфорированными уголками и оцинкованными саморезами (по 8 саморезов на каждый уголок). Шаг балок выбираем 60 см. |
| Подшивка лобовой доски |
Свес пристройки и дома на одном уровне
Стрелкой показана лобовая доска
Подшивка свеса |
Торцы потолочных балок должны выступать за пределы мауэрлата. Торцы подравнивают по уровню, далее к ним крепят обшивную доску. Обратите внимание, чтобы строящаяся крыша бани выступала над стеной пристройки на такое же расстояние, как и уже имеющаяся крыша дома. |
| Черновой настил |
На лаги перекрытия настилается черновой пол |
Перед установкой стропил необходимо закрепить доски на балках перекрытия. Можно использовать как обрезную, так и необрезную доску, а также ОСБ. Крепление можно производить с небольшими зазорами. |
| Разметка |
Доски, прибитые к фронтону и в центре установленная балка |
К фронтону имеющейся крыши подшиваем две доски шириной 150 см. Это будет первая стропильная ферма, по которой удобно делать разметку для остальных стропил. От точки пересечения прибитых досок отмеряем расстояние до перекрытия. Ставим отметку – эта точка будет серединой крыши. От намеченной центральной точки отмеряем расстояние до правого и левого козырьков (торцов балок перекрытия с подшитой доской), например, это будет 1,5 м. На противоположной стороне крыши отмечаем центральную точку, отмерив те же полтора метра. |
| Установка балки-подпорки для стропил |
Крепление вертикальной балки к горизонтальной подпорке
Вертикальная балка на противоположном конце крыши |
В отмеченной точке фиксируем вертикальную балку сечением 150х50 см, укрепляем ее рейками-укосинами. Крепим поперечный брус от точки соединения досок первой стропильной фермы до вертикально установленной балки (подрезаем вертикальную балку по длине на сколько это необходимо).
Горизонтальная доска послужит подпоркой для стропил. |
| Сборка стропил |
Процесс установки стропил
Узлы стыковки стропил. Далее дополнятся перфорированными пластинами
Стропила дома и пристройки под одним углом
Вид установленных стропил |
Высчитываем угол наклона крыши, длину стропил, вырезаем первое стропило, примеряем его на месте. По шаблону из доски 150х50 см вырезаются остальные стропила. В верхней точке, образующей конек, стропила соединяем длинными гвоздями 200 мм, используем перфорированный крепеж. Снизу крепление аналогично. |
| Подрезка |
Выступающие уголки балок, подлежащие срезу |
Выступающие уголки потолочных балок в дальнейшем срежем пилой. |
| Усиление конструкции |
На фото — стойки для усиления конструкции |
Укрепляем стропила горизонтальными перемычками для большей устойчивости конструкции. Углы основания крыши укрепляем вертикальными подпорками из бруса небольшого сечения. |
| Монтаж пароизоляции |
Монтаж пароизоляции |
На установленные стропила крепим гидропароизоляцию. Пристреливаем материал степлером. |
| Обрешетка |
Стык обрешеток старой крыши и новой
|
На пароизоляцию крепим доски обрешетки и контробрешетки для создания вентилируемой кровли. Оформляем свесы, обрезая излишки выступающих досок обрешетки. |
| Обшивка фронтона |
Обшивка фронтона |
Зашиваем фронтоны доской «дюймовкой», для этого на крайние стропила крепим вертикальные бруски, после чего фиксируем доски саморезами горизонтально. |
| Монтаж финишного кровельного материала |
Монтаж профлиста |
Завершаем работу, монтируя металлочерепицу или профлист, конек, при необходимости устанавливаем снегозадержатели и ветровые планки. |
Обустройство банного пола и внутренняя отделка
При строительстве бани важно особое внимание уделить обустройству пола. Важно помнить, что данное помещение будет постоянно подвергаться воздействию влаги. Поэтому самым удобным и экономически выгодным вариантом является бетонный пол в виде заливки стяжки с незначительным уклоном к сливной трубе. Для дополнительного и надежного утепления пола используется керамзит или пеноплекс.
Видео — Пол в бане
Сливная труба, как правило, располагается в центральной части помещения, и имеет вывод к выгребной яме. При песчаном грунте такая яма может располагаться прямо под баней с размерами 60x60x60 см. Но если почва глинистая, то вода будет впитываться плохо, а соответственно, лучше сделать вывод в сторону от бани.
Видео — Устройство канализации в бане своими руками
На этом же этапе проводится монтаж сливного трапа. После высыхания стяжки можно приступить к отделке пола. При этом рекомендуется применять керамическую плитку с рельефной нескользящей поверхностью. Нельзя забывать про тщательную гидроизоляцию тех мест, где пол соединяется со стенами будущей бани. Для этого может использоваться метод экранирования с использованием битума или прокладка любого гидроизоляционного материала.
Видео — Сливной трап в бане
Стены и потолок в бане, как правило, обшиваются деревянной вагонкой. Во многих современных банных комплексах хозяева предпочитают деревянную отделку заменить керамической плиткой. Она отличается не менее эстетичным видом, а также прочностью и долговечностью. На этапе отделочных работ уже можно проводить обустройство помещения: установку оборудования для бани, проведение электропроводки и мебель.

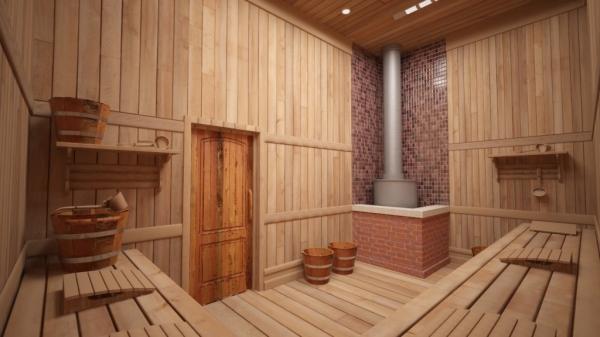

Парилка со всеми необходимыми аксессуарами
