Дом-баня из бревна с мансардой – привлекательное в плане своей эргономичности, экономичности и функциональности решение. К примеру, на нижнем ярусе такого строения можно безо всяких проблем обустроить комнату отдыха, парилку, помывочную, санузел и подсобное помещение, а верхний отвести для полноценного временного или даже постоянного проживания.

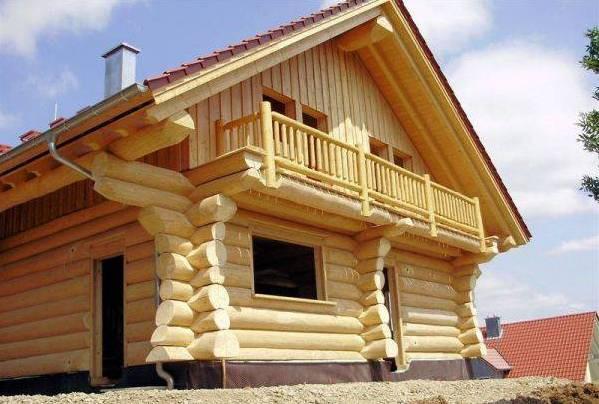

Дом баня с мансардой из бревна проекты
Далее вам предлагается ознакомиться с наиболее удачными и популярными готовыми проектами рассматриваемого строения, а также изучить ключевые сведения в отношении проектирования его основных конструктивных элементов.
Оглавление:
Популярные готовые проекты дома-бани с мансардой

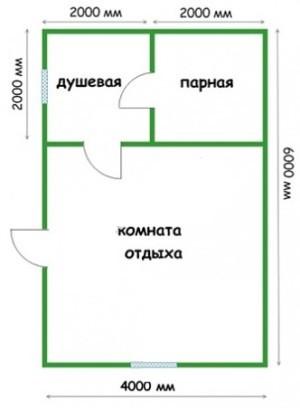

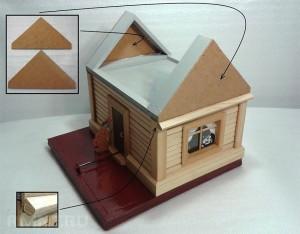

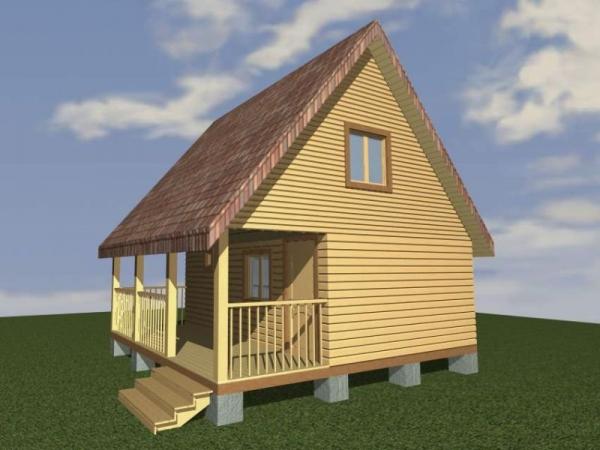

Компактный дом-баня 4х6
Компактный дом-баня 4х6
При желании данный проект можно приспособить и под постройки с более скромными габаритами, к примеру, 3х3, 4х4, 5х5 и т.п.
Универсальный вариант, для размещения которого хватит места даже на довольно скромном по площади участке. В закрытой веранде можно оборудовать прихожую с лестницей на мансардный этаж. Это позволяет изолировать ярусы строения, что весьма удобно.
Если дом планируется использовать для проживания, высоту первого этажа рекомендуется увеличить до 250 см – так будет комфортнее. По желанию владельца, комната отдыха может быть выполнена в круглом бревне – выглядит весьма привлекательно и не требует последующей обшивки вагонкой, но несколько удорожает стоимость проекта, т.к. требования к эстетическим качествам бревен существенно увеличиваются.

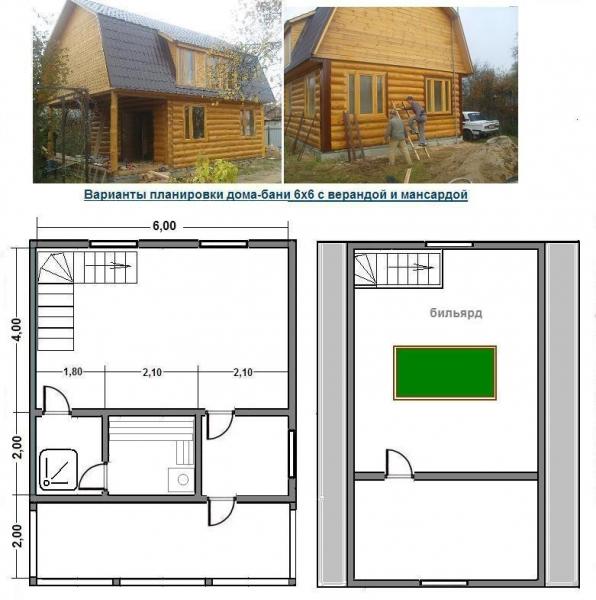

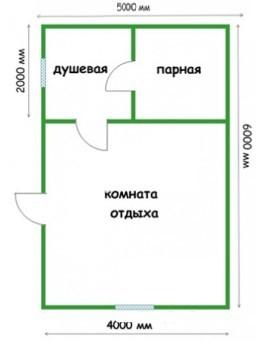

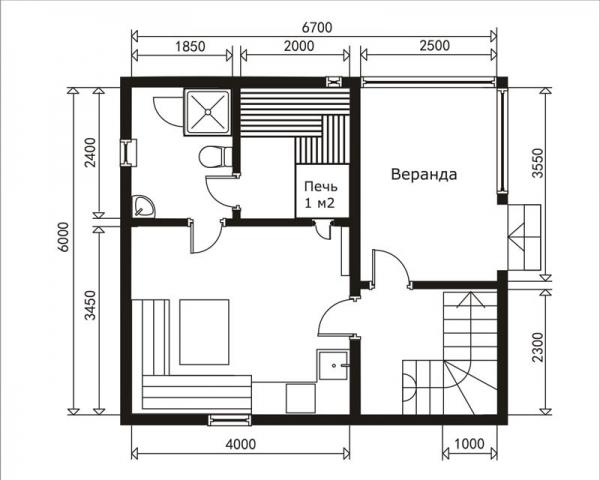

На следующих чертежах представлены варианты планировки первого этажа, мансардного этажа, а также фронтальный вид строения.

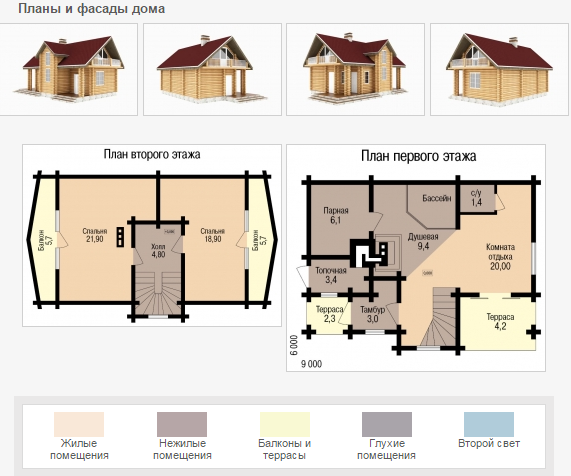

Варианты планировки первого этажа, мансардного этажа, а также фронтальный вид строения
Варианты планировки первого этажа, мансардного этажа, а также фронтальный вид строения
Варианты планировки первого этажа, мансардного этажа, а также фронтальный вид строения
Примечание! На чертежах в качестве примера указаны размерные сетки для строения 6х6 м. Застройщик может самостоятельно пропорционально изменить габариты каждого помещения до получения подходящей площади либо исключить ненужные ему комнаты.
Дом-баня 6х6 м

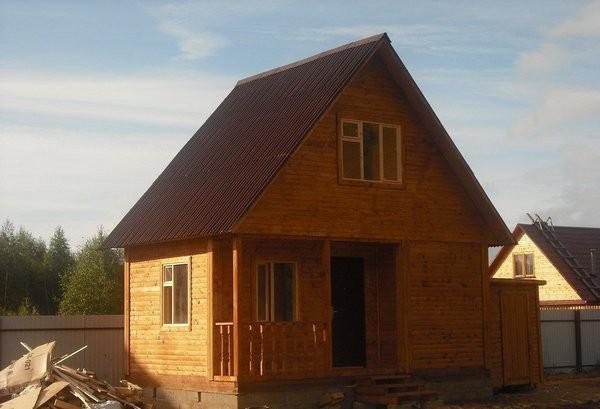

Прекрасный вариант для небольшого участка. Строение одновременно характеризуется компактностью и функциональностью.
Полезный совет! Чтобы мансарда была более просторной, строение рекомендуется укомплектовать двускатной крышей.
Дом-баня 6х6 м
Перегородки в подобном строении возводятся по стандартной каркасной технологии. Для обшивки применяется высококачественная вагонка.

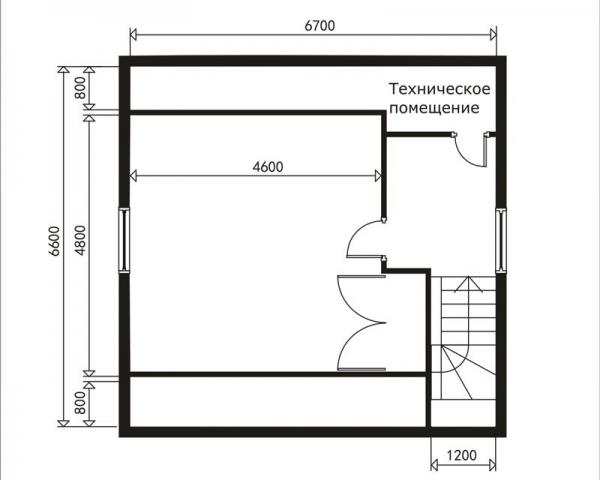

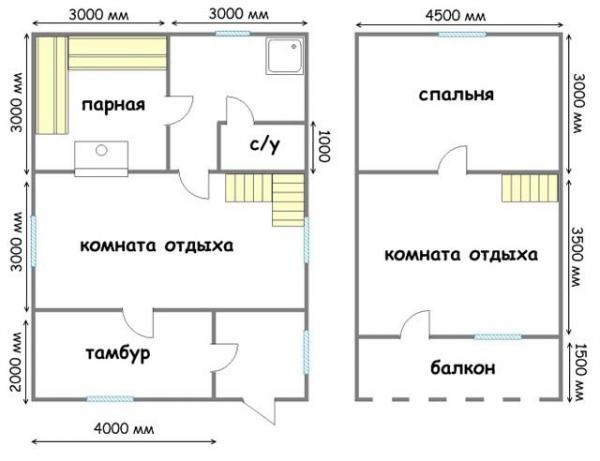

На следующих изображениях вы можете видеть примерный план первого и мансардного этажей такой бани. На первом ярусе разместились тамбур, предбанник, парилка, моечная комната, комната отдыха и просторная гостиная. Из последней лестница ведет на мансардный этаж, где жильцов дома ждет еще одна комната отдыха и бильярдная (при желании можно заменить любым другим помещением). Для большего удобства планировка дома включает веранду.
Примерный план первого и мансардного этажей такой бани
Дом-баня 6х8 м
В этом проекте веранда отсутствует, зато есть балкон. Крышу по-прежнему рекомендуется делать двухскатной, можно ломаной или даже вальмовой. Межкомнатные перегородки лучше всего обустраивать в соответствии с каркасно-щитовой технологией.
Дом-баня 6х8 м
На первом этаже размещены тамбур, парная с сопутствующими помещениями и комната отдыха, на мансардном – еще одна комната отдыха, спальня и балкон.
Предложенный проект при желании можно приспособить для постоянного проживания, обустроив кухню, к примеру, вместо тамбура на первом этаже или в другом подходящем месте. Доступного пространства вполне хватит для небольшой семьи из 2-3 человек.
Дом-баня 6х9 с бассейном
Дом-баня 6х9 с бассейном
Компактный и аккуратный дом-баня с бассейном. В целом предназначен для отдыха, но при желании без особых проблем переоборудуется под строение, пригодное для постоянного проживания маленькой семьи.
На первом этаже можно прекрасно отдохнуть в парной. Дополнительно к услугам посетителей: бассейн, санузел, душ и, разумеется, комната отдыха. На мансардном этаже предлагается оборудовать 2 спальни и небольшой холл.
Дом-баня 6х9 с бассейном

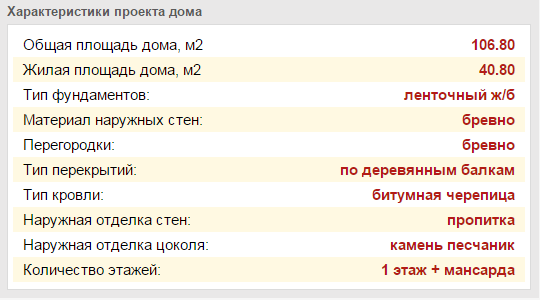

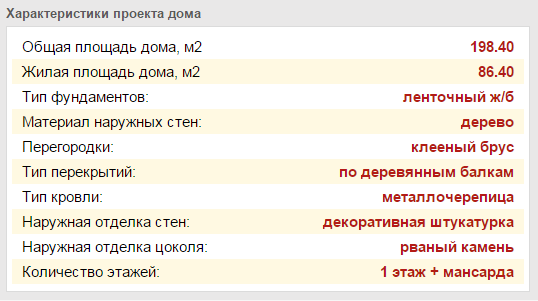

Большой дом-баня 15х15 с цокольным этажом
Большой дом-баня 15х15 с цокольным этажом

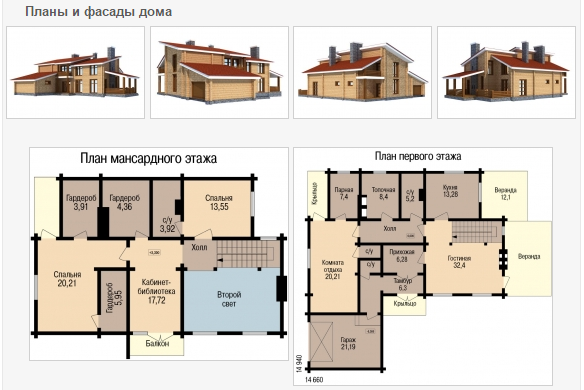

Полноценный вместительный коттедж с очень интересной и несколько сложной архитектурой фасадов. В таком доме можно жить в течение всего года.
На первом этаже присутствуют следующие помещения:
На мансардном этаже владельцем ждет 2 спальни и такое же количество санузлов, просторный холл, гардеробные и балконы. По желанию владельца может быть обустроен цокольный этаж, состоящий преимущественно из технических помещений. Его оптимальная планировка также приведена в составе проекта.
Вам были предложены наиболее популярные и рациональные проекты – от компактного домика с парилкой до полноценного коттеджа, пригодного для постоянного проживания. При желании можете брать эти проекты за основу, меняя приведенные размеры, расположение помещений или даже комбинируя разные идеи на свое усмотрение.
Большой дом-баня 15х15 с цокольным этажом
Порядок самостоятельного проектирования бани
Выбор места для строительства
Прежде чем приступать к подготовке проекта, закупке необходимых материалов и непосредственно строительным работам, нужно выбрать подходящее место для возведения такой интересной и функциональной постройки как дом-баня с мансардой.
Если участок уже приобретен или получен иным способом и выбирать особо не приходится, сразу переходим к изучению информации в отношении требований СНиП, противопожарной безопасности и другой нормативной документации.
Если же есть, «где разгуляться», углубимся в изучение вопроса более серьезно. Прежде всего, дом-баню нужно строить там, где им будет удобно пользоваться, ведь предполагается, что здесь люди будут не просто париться, а и жить, притом не исключено, что в течение длительного времени. Наряду с этим, все должно быть спланировано так, чтобы «хочу» и «могу» хозяина органично объединялись в единую картину.
Выбирая место расположения будущей постройки, нужно принимать во внимание ряд важных особенностей, таких как: рельеф участка, противопожарные и ключевые санитарные требования, нюансы размещения других строений на территории и т.д.
Лучшее место для дома-бани – берег какого-нибудь красивого и чистого природного водоема. Если такой возможности нет, не расстраивайтесь – никто не помешает вам в будущем самостоятельно построить отличный бассейн.
В целях удобства и экономии, баню рекомендуется строить на возвышенности – это даст возможность обустройства канализации, стоки по которой будут отводиться естественным способом при помощи имеющегося уклона, что позволит дополнительно сэкономить.
Окна постройки рекомендуется ориентировать на южную сторону – так в парной будет теплее и в целом приятнее находиться.
Что касается требований соответствующей нормативной документации (СНиП), между баней и другими объектами на участке должны быть выдержаны нижеприведенные расстояния:
Проектирование фундамента

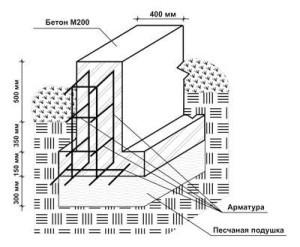

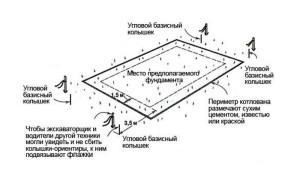

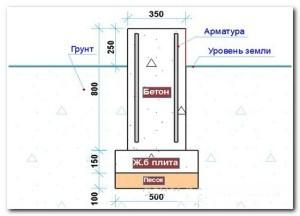

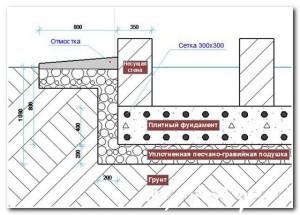

Работы по обустройству фундамента выполняются в стандартном порядке. Информация по этому поводу приведена в следующей таблице.

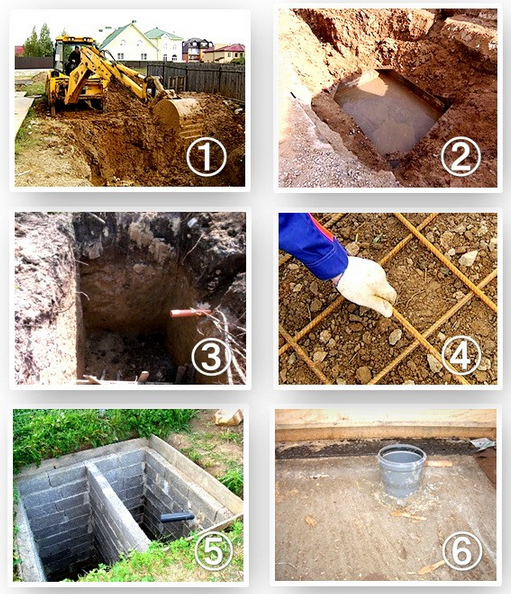

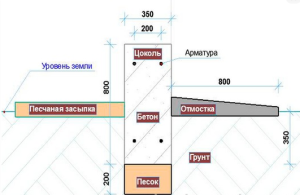

Таблица. Порядок обустройства фундамента
| Этап работы | Иллюстрация |
|---|---|

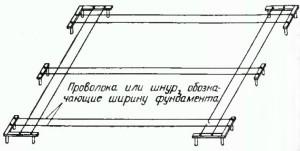

| Размечается периметр |
Размечается периметр
Размечается периметр |
| Проводятся земляные работы |
Проводятся земляные работы |
| Устраивается песчаная (песчано-гравийная) подушка |
Устраивается песчаная (песчано-гравийная) подушка |
| Выполняется армирование |
Выполняется армирование |

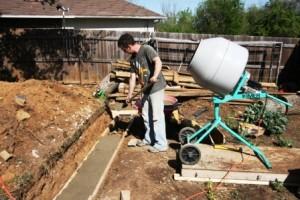

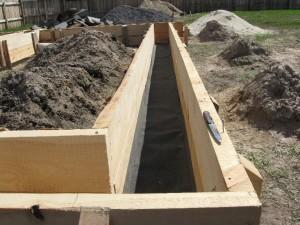

| Монтируется опалубка |
Монтируется опалубка |
| Заливается и распределяется бетон |
Заливается и распределяется бетон |
Для использования в комплексе с домом-баней подходит несколько разновидностей фундаментов. При выборе конкретного варианта нужно учитывать ряд значимых показателей, в числе которых: уровень прохождения подземных вод, особенности грунта, габариты и вес готовой постройки и т.д. С особенностями существующих разновидностей опорных конструкций вам предлагается ознакомиться далее.
Таблица. Разновидности фундаментов для бани из бревна
| Тип основания | Краткое описание | Иллюстрация |
|---|---|---|

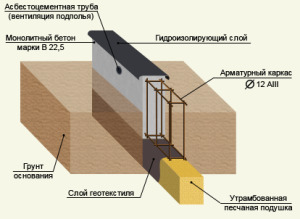

| Ленточное | Один из наиболее популярных вариантов. Преимущественно применяется в комплексе с небольшими строениями несложной конструкции. |
Ленточное
Ленточное |

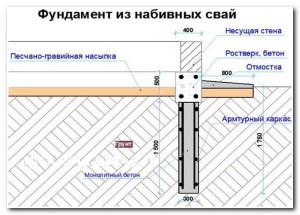

| Столбчатое | Применяется в случае возведения небольших строений на неглинистых либо суглинистых грунтах, при условии сравнительно глубокого залегания подземных вод. Основание обустраивается из монолитных бетонных либо кирпичных столбов. Опоры обязательно устанавливаются в углах будущей постройки и в местах соединения стен и перегородок. Для большей надежности, между основными столбами могут устанавливаться промежуточные опоры. Шаг обустройства столбов – до 200 см. |
Столбчатое
Столбчатое |
| Винтовое | Активно набирает популярность в частном строительстве. Подходит для ситуаций, когда дом-баня возводится на участке с высоким уровнем подземных вод и/или рыхлой земле. Винтовые свайные основания позволяют возводить разного рода постройки на сложных участках, к примеру, на склонах холмов. Свая представлена стальной трубой, один конец которой заострен, а другой оснащен наваренной лопастью, позволяющей более легко и быстро заглублять элемент в почву и обеспечивать его фиксацию. |
Винтовое
Винтовое |
| Свайно-винтовое с ростверком | В основе – рассмотренный выше винтовой фундамент. Дополнительно выполняется обвязка свай при помощи деревянного бруса, швеллера либо двутавровой балки. Подобное упрочнение позволяет возводить разного рода постройки даже на участках с торфяниками и плывунами. |
Свайно-винтовое с ростверком |
| Плитное | Одновременно является наиболее надежным и универсальным основанием. Подходит для применения на участках с любым типом почвы и уровнем прохождения подземных вод. Конструкция представляет собой монолитную бетонную плиту с армированием. |
Плитное
Плитное |
Проектирование сруба
Бревно – доступный, простой в обработке и укладке материал. Наряду с этим, успешное возведение бревенчатого сруба будет по-настоящему удачным, экономным и грамотным исключительно при условии соблюдения всех тонкостей данного мероприятия. К укладке сруба переходят после полного набора фундаментом необходимой прочности. В среднем на это требуется 1 месяц.
Прежде всего, нужно выбрать подходящий материал для строительства. К примеру, сосна характеризуется высокими теплоизоляционными свойствами, ель практически не гниет, а пихта стойко переносит контакты с грибками и в целом характеризуется очень высокими прочностными показателями. В отношении конкретного материала владельцу предстоит сделать выбор самостоятельно, учитывая климатические особенности места его проживания, ключевые требования к постройке, личные предпочтения и доступный бюджет.
Выбирая бревно, внимательно изучите состояние его торца. Важно, чтобы срез не имел пятен, сам материал был твердым, а оттенок сердцевины – максимально ровным и немного темнее оставшегося круга. Сучьев должно быть как можно меньше. Наличие зазоров является прямым противопоказанием к использованию такой древесины – она начала гнить, и качественный сруб из нее не сделать.
Приобретенные и доставленные на участок бревна очищаются от коры, если этого не было сделано продавцом/заготовщиком. Для укладки первого венца выбираются наиболее мощные бревна. Отличный вариант – лиственница.
Важно! Лиственница является очень прочным материалом, но подходит исключительно для возведения 1-го и 2-го венцов, т.к. при нагревании данная древесина выделяет неприятный запах.
Основная часть сруба традиционно возводится из сосны, пихты либо ели. С проектированием стен никаких проблем обычно не возникает – главными параметрами данных элементов является ширина, высота и толщина, изначально закладываемые в проектную документацию и определяемые преимущественно предпочтениями владельца и габаритами строительной площадки. Гораздо более важным моментом является соединение бревен в венцах, т.е. метод врубки. С наиболее популярными способами вы можете ознакомиться в следующей таблице.

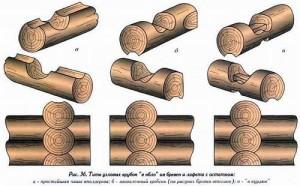

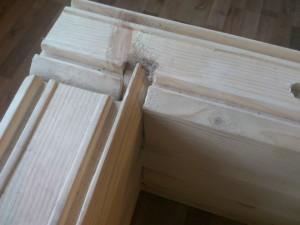

Таблица. Способы соединения бревен в венцах
| Методы врубки | Краткое описание | Иллюстрации |
|---|---|---|

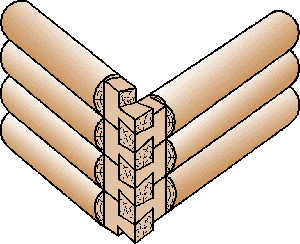

| «В угол» и «с остатком» | Применение данных методов способствует существенному повышению устойчивости и прочности готового строения, а также повышению его теплоизоляционных свойств, однако итоговый расход строительного материала увеличивается по сравнению с другими существующими способами. При строительстве дома-бани с применением этих методов рубки, чашу лучше располагать вниз – так сруб будет дополнительно защищен от проникновения влаги. |
в угол
с остатком |
| «В обло» | Если врубка «в обло» будет осуществляться с размещением чаши вверх, кровельные свесы необходимо удлинить, а саму конструкцию сделать максимально качественной. Для дополнительного упрочнения строения, бревна укрепляются посредством использования прямого шипа. Готовые углы обшиваются досками, что обеспечивает их защиту от гниения. |
в обло |
| «В лапу» | Сравнительно сложный способ, требующий наличия у исполнителя соответствующего опыта и мастерства. При использовании этого метода, выполняется дополнительная теплоизоляция углов. Традиционный вариант – закрытие утеплителем и обшивка досками. «Лапа» оснащается потайным шипом. Его длина должна соответствовать примерно 1/3 ширины лапы. Благодаря такому дополнению, соединение не будет «елозить». |
«В лапу» |
Проектирование стропильной системы
Наличие мансардного этажа предполагает обустройство двускатной либо более сложной конструкции кровли, к примеру, специальной мансардной или даже вальмовой. Наиболее часто в самостоятельном строительстве применяются именно двускатные кровли, обустраиваемые на основе висячих стропил. Один конец такой стропилы опирается на балку перекрытия или внешнюю стену. Шаг установки стропил – до 1,2 м.

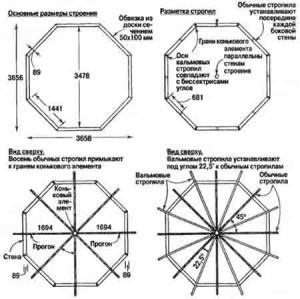

Проектирование стропильной системы

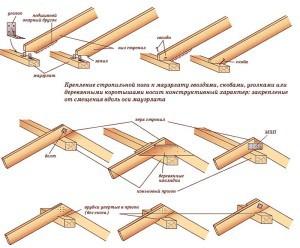

Для скрепления отдельных элементов применяется специальная проволока (дополнительно в местах верхнего стыка стропила могут соединяться брусом/планкой) либо просто гвозди, в случае если стропильная система обустраивается из досок. Для изготовления поддерживающих элементов также можно использовать доски, толщина которых может варьироваться в пределах 4-18 см в зависимости от предполагаемой нагрузки. Дополнительно стропила скрепляются с каждого ската по диагонали при помощи 3-4-сантиметровых досок.

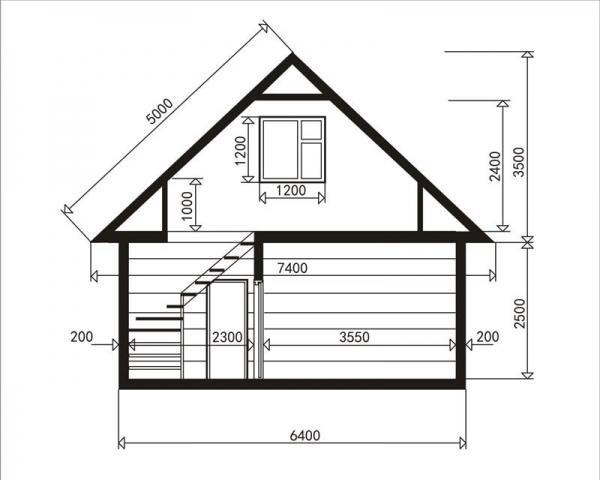

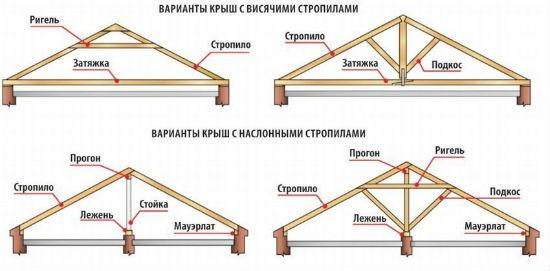

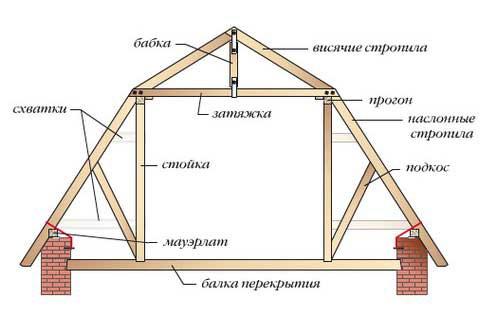

В качестве примера приводятся чертежи мансардной крыши с указанием оптимальной конфигурации и размеров:

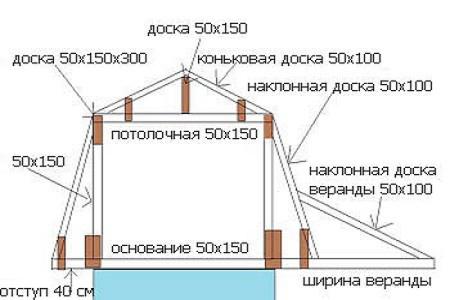

Чертежи мансардной крыши с указанием оптимальной конфигурации и размеров
Чертежи мансардной крыши с указанием оптимальной конфигурации и размеров
Для изготовления стропил рекомендуется использовать хвойную древесину, минимально склонную к гниению. Материал подвергается обязательной пропитке антисептическими и антипиренными составами.
В качестве финишного кровельного материала можно использовать ондулин, мягкую либо металлическую черепицу, а также другие варианты покрытия на усмотрение владельца.
Стандартный порядок обустройства стропильной системы приведен в следующей таблице.
Таблица. Монтаж стропильной системы
| Этап работы | Иллюстрации |
|---|---|
| Разметка основания и подготовка к монтажу элементов системы |
Разметка основания и подготовка к монтажу элементов системы |
| Выводится горизонталь конька |
Выводится горизонталь конька |
| Монтируются стропила |
Монтируются стропила |
| Выполняется торцовка фронтона |
Выполняется торцовка фронтона |
Проектирование утепления
Дом-баня по умолчанию подлежит качественной теплоизоляции, начальным этапом которой является конопатка. Первичная конопатка выполняется еще в процессе возведения сруба посредством укладки межвенцового утеплителя (обычно это джут или мох):

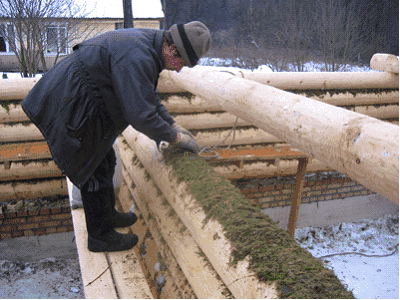

Первичная конопатка выполняется еще в процессе возведения сруба посредством укладки межвенцового утеплителя
Финишная конопатка осуществляется после усадки постройки – в среднем спустя полгода после завершения строительства.
Конопатка осуществляется по периметру стен. Каждый паз последовательно заполняется выбранным материалом снизу вверх. Существует 2 основных метода конопатки. Информация о каждом из них приведена в следующей таблице.
Таблица. Способы конопатки
| Способ | Иллюстрация | Краткое описание |
|---|---|---|

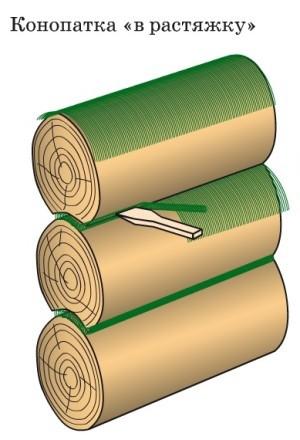

| В растяжку |
В растяжку |
Прядь уплотнителя приставляется к пазу, после чего основательно вдавливается и уплотняется. Из пакли скручивается валик, который вставляется в паз и тщательно вбивается. |

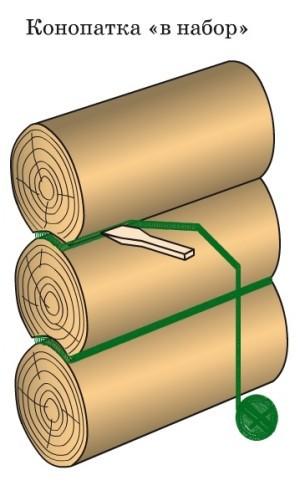

| В набор |
В набор |
Подходит для заделки широких щелей. Сначала пакля формуется в пряди, которые собираются в клубок. Полученные петли забиваются в пазы. Данный метод позволяет эффективно подбирать толщину материала в соответствии с габаритами паза. |

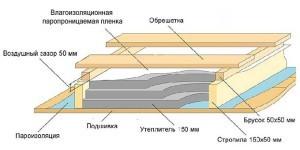

Теплоизоляция полов, кровельных скатов, внутренних перегородок и потолков традиционно выполняется с применением негорючего минераловатного утеплителя. Стандартно используются плиты размерами 0,6х1 м – этот вариант наиболее удобен. При необходимости плиты/рулон можно самостоятельно нарезать на элементы нужного размера. Рекомендованная толщина теплоизоляционного слоя – 150 мм. При таком утеплении баня не промерзнет даже в наиболее суровые морозы.
Схемы утепления разных элементов строения представлены в следующей таблице.

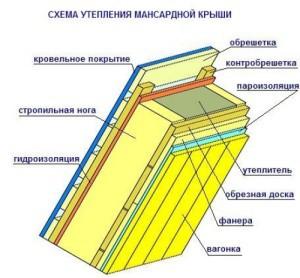

Таблица. Схемы утепления
| Утепляемый элемент | Схема |
|---|---|
| Стены |
Стены |
| Пол |
Пол |
| Потолок |
Потолок |
| Кровля |
Кровля |
В комплексе с теплоизоляцией применяются гидро- и пароизоляционные материалы. Особенности их обустройства в каждом случае представлены на вышеприведенных схемах.
Проектирование кровельной обрешетки
Обрешетка является одним из главных конструктивных элементов кровли – без нее попросту невозможно осуществить настил финишного покрытия. Элементы обрешетки размещаются на стропилах. Тип конструкции определяется, во-первых, параметрами кровли, во-вторых, свойствами выбранного финишного материала.
Традиционно для обустройства обрешетки применяется брус, доска либо тес. Материал может укладываться вплотную либо с зазорами, в зависимости от характеристик выбранного финишного покрытия. Обычно сначала на стропила укладываются бруски, а после осуществляется дощатый настил.
Проектирование кровельной обрешетки

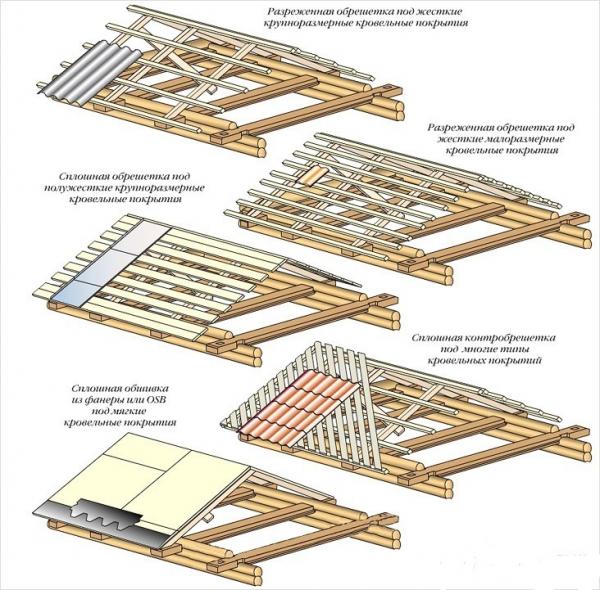

Шаг обрешетки выбирается в соответствии с особенностями финишного материала. К примеру, обрешетка для обычной металлочерепицы прибивается к основанию с 35-сантиметровым шагом. К обрешетке крепятся рейки контробрешетки, а уже к ней – финишный материал. Благодаря контробрешетке, монтируемой вдоль стропил, обеспечивается требуемый вентиляционный зазор. Также рейки контробрешетки прижимают нижеуложенный защитный пленочный материал.
Проектирование кровельного покрытия
Работа по обустройству финишного кровельного материала стандартно выполняется в нижеприведенной последовательности:
Современный рынок предлагает огромнейший ассортимент финишных кровельных материалов. Информация об отделке, наиболее часто применяющейся при обустройстве дома-бани, приведена в следующей таблице.
Таблица. Кровельные материалы
| Материал | Краткое описание | Иллюстрация |
|---|---|---|

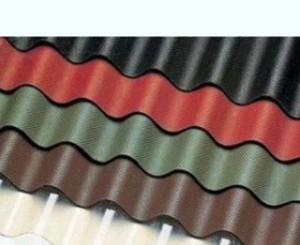

| Ондулин | Материал изготовлен в виде гибких волнистых листов. В основе – целлюлозные волокна и пропитка, традиционно выполняемая при помощи битума. Ключевым преимуществом материала является сравнительно доступная стоимость. |
Ондулин |
| Профнастил | Листовой материал на основе стали. Благодаря сложной рельефной поверхности обеспечивается высокая поперечная жесткость листов и, следовательно, отличные показатели несущей способности. |
Профнастил |
| Металлочерепица | Долговечный материал с прекрасными эстетическими свойствами. Главный недостаток покрытия заключается в том, что во время дождя он создает достаточно ощутимый шум, более сильный по сравнению с другими популярными кровельными покрытиями. |
Металлочерепица |
| Гибкая черепица | Материал характеризуется высокими показателями прочности, пластичности и деформационной устойчивости. |
Гибкая черепица |
Проектирование пола
Порядок обустройства пола остается стандартным во всех ситуациях и включает нижеперечисленные этапы:

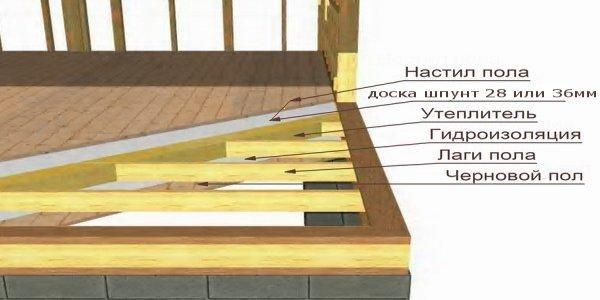

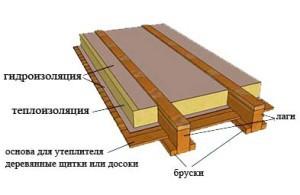

Пирог пола имеет следующий вид:
Пирог пола
Наряду с этим, порядок обустройства пола непосредственно в бане имеет ряд важных отличий, каждое из которых необходимо обязательно учитывать еще на стадии составления проекта.
К работе по настилу пола приступают после обустройства дренажа и завершения строительства фундамента банной печи. Важно, чтобы поддувало печи-каменки располагалось ниже уровня пола парилки – так будет обеспечена необходимая вентиляция подпольного пространства. Пол в парилке делается более высоким, чем в моечной – в среднем на 15 см. В свою очередь, пол в моечной должен быть примерно на 3 см ниже, чем пол в раздевалке.
Обустройство полов в предбаннике и парилке выполняется с соблюдением уклона в направлении стока – так будет обеспечено более эффективное отведение воды. Для обустройства конструкции традиционно используются доски с минимальной склонностью гниения. Доски укладываются с зазором.
Для настила применяется обрезная либо шпунтованная доска. Крепление досок осуществляется к предварительно смонтированным и пропитанным антисептиком лагам. Непосредственно лаги устанавливаются на кирпичные столбики или другие опоры, предусмотренные конкретным проектом.
Отверстие для слива воды оснащается сифоном. Благодаря этому элементу будет исключена вероятность появления сквозняков в парилке и предотвращено проникновение неприятных запахов в помещение.

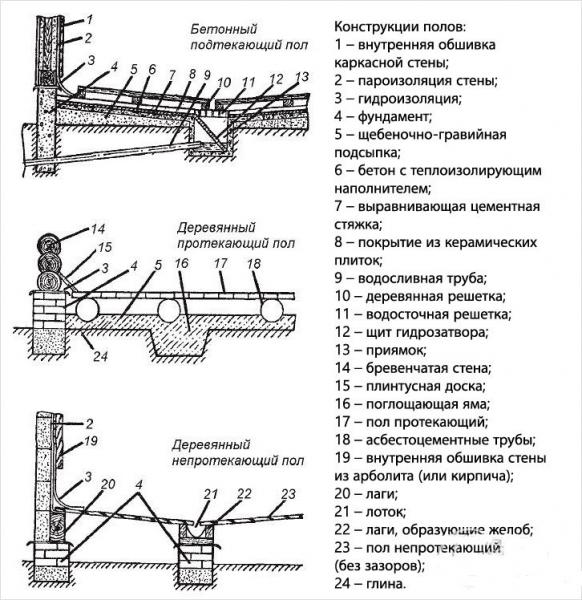

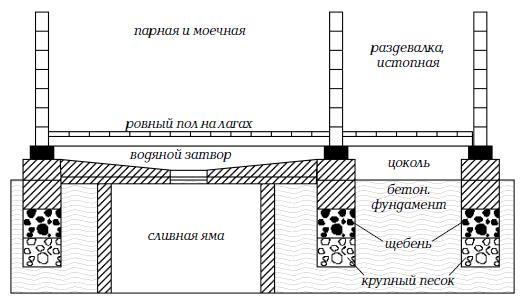

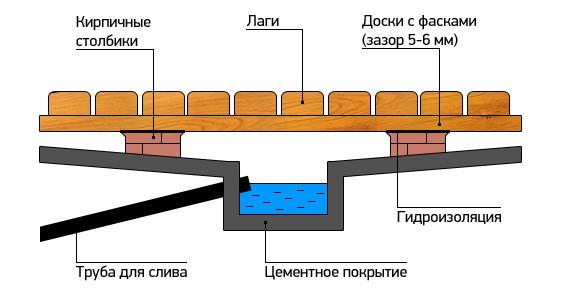

Наиболее популярные варианты конструкции пола в парной представлены на следующих изображениях:
Наиболее популярные варианты конструкции пола в парной
Наиболее популярные варианты конструкции пола в парной
В некоторых случаях застройщики отдают предпочтение протекающей конструкции пола, представленной на следующем изображении:
Протекающие полы. Варианты
При обустройстве такого пола жесткое крепление досок не выполняется, что позволяет при необходимости выносить их из помещения для просушки. Между лагами и досками обязательно обустраиваются резиновые прокладки.
Рекомендованная высота плинтусов в парной – от 100 мм. Нижний ряд отделки стен прибивается с нахлестом на плинтуса, что исключает риск проникновения влаги.
Важно! Влажность древесины, используемой для настила пола в бане, не должна превышать 12%, в противном случае спустя непродолжительное время после начала эксплуатации помещения по назначению в полу образуются щели.
Проектирование потолка

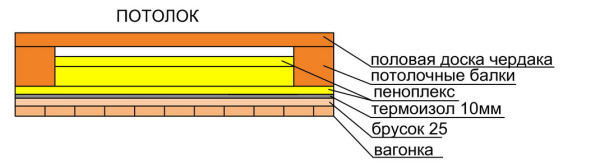

Потолок любого помещения, будь-то непосредственно парилка или любая другая комната возводящегося дома-бани, представляет собой многослойную конструкцию. Состав такого «пирога» показан на следующем изображении:
Проектирование потолка
Стандартная высота потолков в жилых помещениях – 2,5-2,7 м, на мансардном этаже – порядка 2,2 м. В целом эти значения могут регулироваться владельцем на свое усмотрение.
Отдельного рассмотрения заслуживают особенности обустройства потолка в парилке. Его высота в данном помещении редко делается более 2-2,1 м – это оптимальный вариант, обеспечивающий нормальные показатели энергоэффективности эксплуатации парной и необходимый комфорт ее посетителей.
Главными элементами потолка в парной являются балки и нашивки. Дополнительно при создании данной конструкции монтируется настил (также известный как накат), обустройство которого осуществляется с укладкой теплоизоляционного материала.
Потолочные балки традиционно делаются из хвойного бруса. Обычно балки врубаются либо в верхний венец, либо в верхнюю обвязку основного строения. Балки, располагающиеся рядом с дымоходом, в целях противопожарной безопасности разделяются от упомянутой конструкции при помощи кирпичей.
Для подшивки потолка обычно используется строганая доска толщиной 20-30 мм. Толщина теплоизоляционного слоя подбирается с учетом климатических особенностей региона и характеристик строения, и может варьироваться от 50 до 200 мм.
Важно! Любые деревянные элементы перед обустройством обязательно обрабатываются антисептической пропиткой.
Проектирование стен
Конструкция стен дома-бани может быть однослойной либо многослойной. Вне зависимости от материала изготовления перегородок, готовые стены должны обеспечивать достаточные показатели теплоизоляции и герметичности помещения, гарантируя, при этом, требуемый воздухообмен и исключая чрезмерные теплопотери.

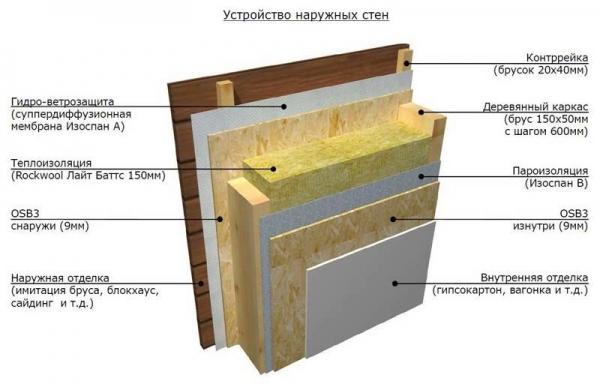

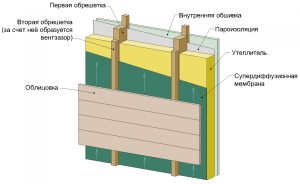

Состав стандартного «пирога» наружных стен и внутренних перегородок показан на следующих изображениях:
Состав стандартного «пирога» наружных стен и внутренних перегородок
Состав стандартного «пирога» наружных стен и внутренних перегородок
Внутренняя обшивка банных стен традиционно выполняется с использованием вагонки, изготовленной из хвойных пород древесины.
Непосредственно строительство бревенчатых стен осуществляется с применением круглых бревен диаметром 20-24 см. Элементы укладываются венцами. В целях повышения теплоизоляционных характеристик строения, бревенчатые стены нередко обшиваются строганой доской. Допускается как одно-, так и двухсторонняя обшивка. Также внутренние перегородки зачастую возводятся в соответствии с каркасной или каркасно-щитовой технологией:

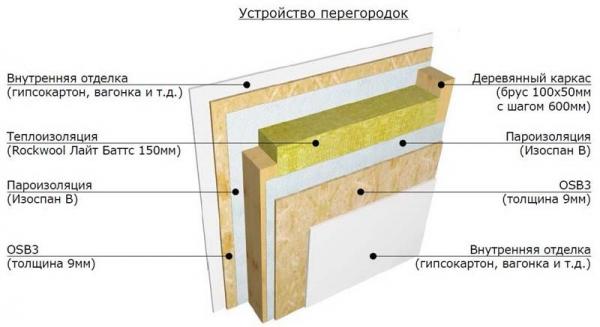

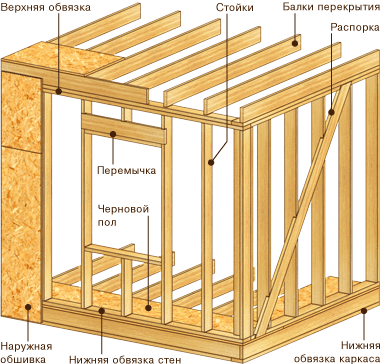

Внутренние перегородки зачастую возводятся в соответствии с каркасной или каркасно-щитовой технологией
Важно! К отделочным работам разрешается приступать исключительно после осадки строения. В противном случае облицовка может испортиться.
Проектирование водоснабжения и канализации

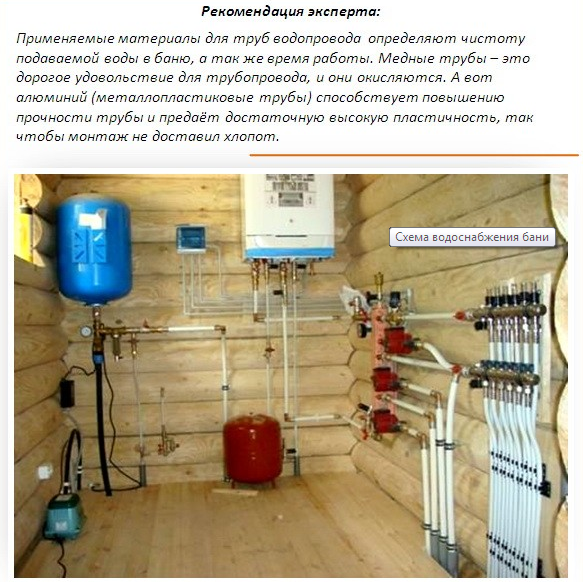

Оптимальный вариант водоснабжения бани – из колодца. Схема обустройства такой системы показана на следующем изображении:
Оптимальный вариант водоснабжения бани – из колодца
Оптимальный вариант водоснабжения бани – из колодца

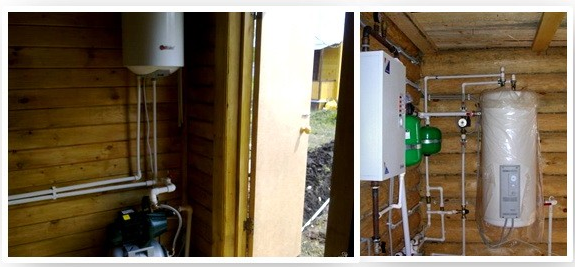

Также весьма эффективным является вариант водоснабжения из скважины, представленный на следующих изображениях:

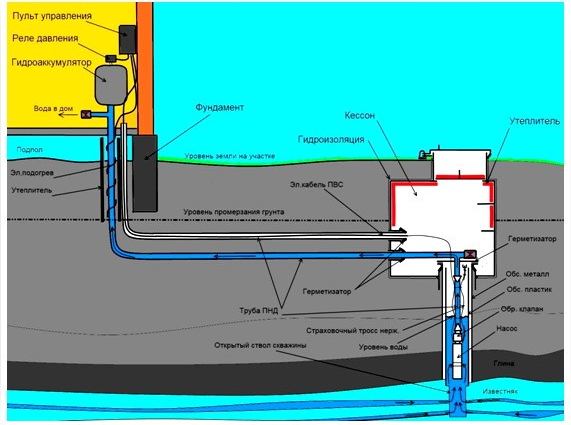

Вариант водоснабжения из скважины
Вариант водоснабжения из скважины

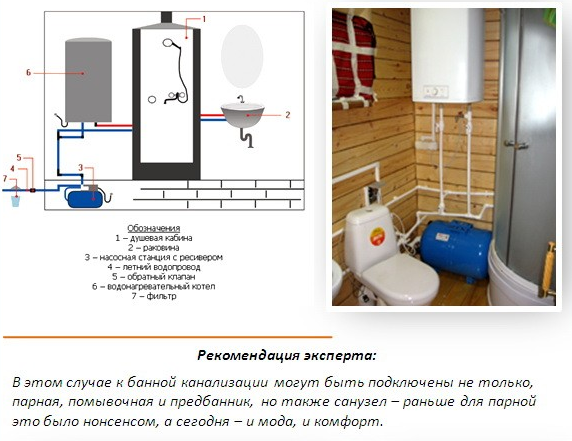

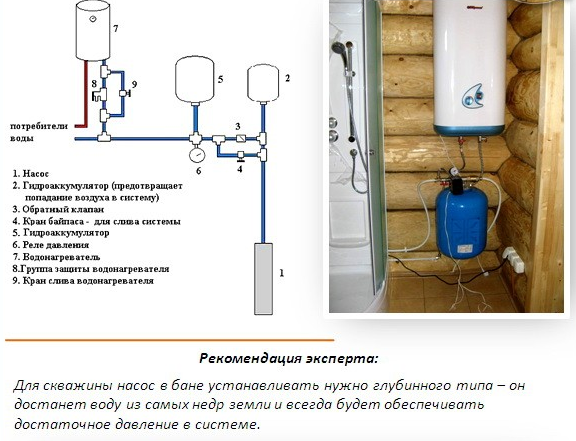

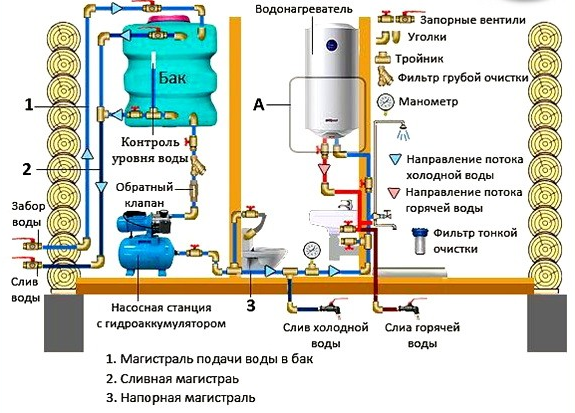

Проект водоснабжения санузла/моечной имеет следующий вид:
Проект водоснабжения санузла/моечной
Проект водоснабжения санузла/моечной
Простейший вариант отведения канализационных стоков – в дренажный колодец:
Простейший вариант отведения канализационных стоков
Видео – Как сделать отстойник

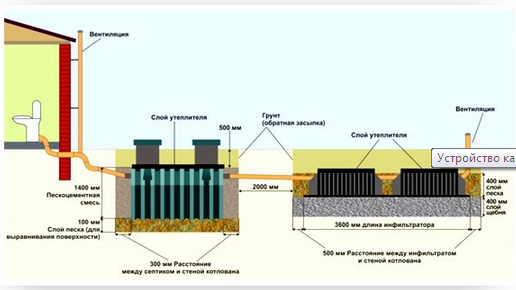

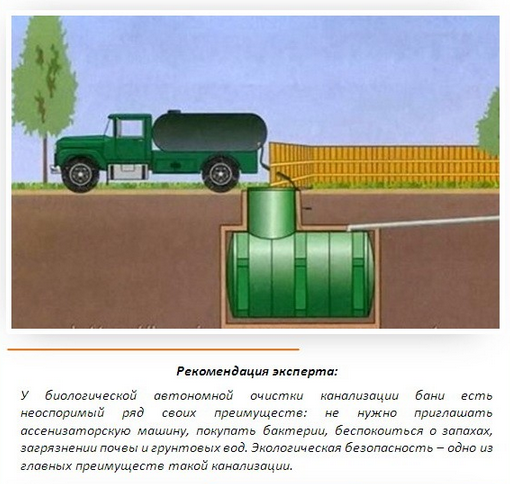

Накопительный септик откачка
Накопительный септик схема

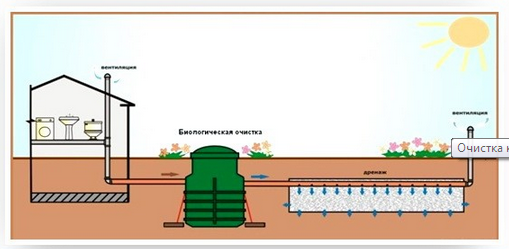

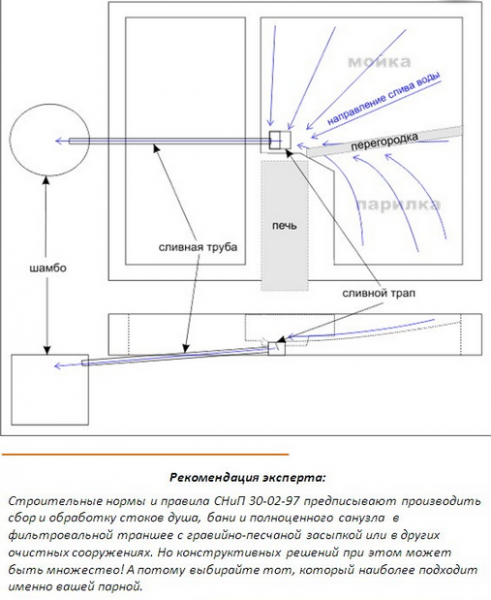

Общая схема банной канализации:
Общая схема банной канализации
Схема локальной канализации
Проектирование парилки

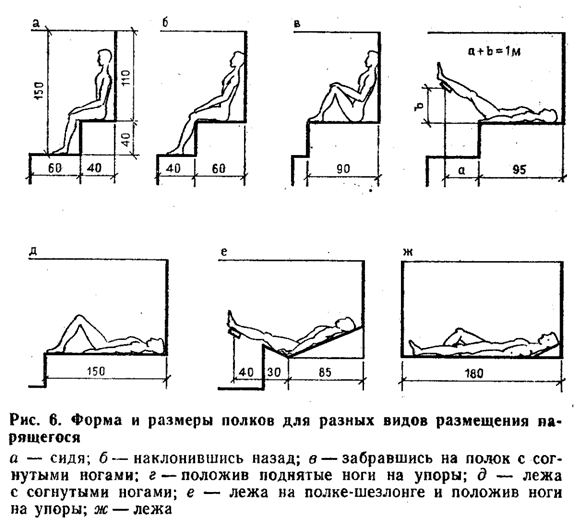

Если выбор габаритов и сопутствующих характеристик других помещений дома-бани остается преимущественно на усмотрение владельца, то проектирование парилки должно быть выполнено с соблюдением ряда важных правил и рекомендаций.
Прежде всего, подумайте, сколько людей одновременно будет пользоваться проектируемой парилкой. На основании этого показателя вы сможете определить оптимальную площадь помещений, руководствуясь положениями следующей таблицы.

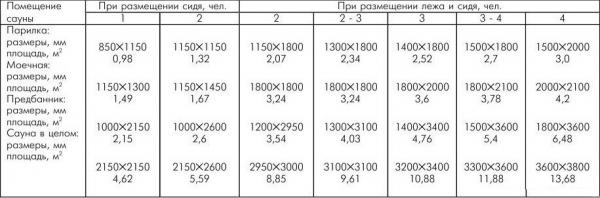

Таблица. Проектирование размеров парилки
Таблица. Проектирование размеров парилки
Традиционно парилка состоит из 3 основных функциональных помещений. Вариант стандартной планировки небольшой бани 4х4 показан на изображении:

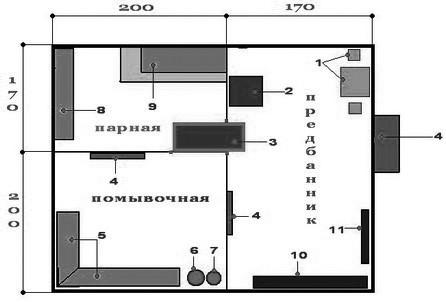

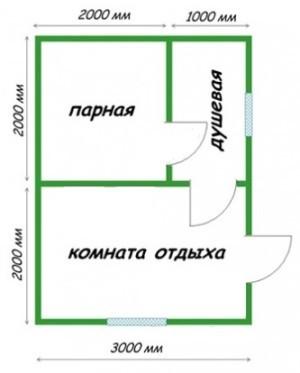

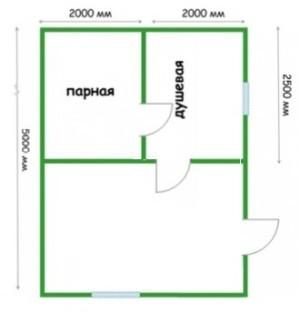

Вариант стандартной планировки небольшой бани 4х4
Информация в отношении каждого помещения приведена в следующей таблице.
Таблица. Помещения парной
| Иллюстрация | Помещение | Описание |
|---|---|---|
Предбанник |
Предбанник | Здесь люди переодеваются, хранят дрова, веники и прочие принадлежности. Нередко в предбаннике устанавливают кресла и стол, оборудуя его под комнату отдыха. При наличии достаточного свободного пространства, предбанник можно укомплектовать музыкальной аппаратурой и телевизором.
Минимально допустимая площадь предбанника – от 1,3 м2 на посетителя. Дополнительно к минимальным габаритам добавляется пространство, занимаемое различными предметами обстановки. Для большего удобства эксплуатации, предбанник рекомендуется оборудовать регулируемым окном. Дверь, разграничивающая парилку и предбанник, должна открываться в сторону последнего. |
Моечная |
Моечная | Предназначение помещения становится понятным из его названия. Как правило, в моечную подводится и холодная, и горячая вода. Для нагрева воды может применяться электрический бойлер, банная печь либо другие доступные методы.

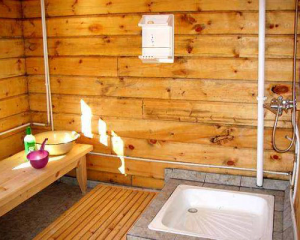

Размер моечной должен быть таким, чтобы на каждого посетителя приходилось не менее 1-1,2 м2 свободного пространства. Помещение можно оборудовать простым поддоном для обливания, полноценной душевой кабиной или даже ванной. Эти моменты остаются на усмотрение владельцев. Если дом-баню планируется использовать для проживания, в моечной же можно установить стиральную машину. |

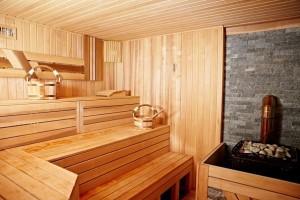

Парная |
Парная | Размеры данного помещения зависят от множества сопутствующих показателей, в числе которых: — габариты печного агрегата; — расстояние между печью и ближайшими объектами; — планируемое количество посетителей; — количество устанавливаемых полок и т.д. В соответствии с актуальными нормативными положениями, на каждого посетителя парной должно приходиться не менее 1 м2 свободного пространства, если человек пребывает в положении сидя. В этот 1 м2 не входит место, занимаемое печью, ширина проходов, различные противопожарные промежутки и т.д. Рекомендованная высота парилки – 2-2,1 м. Показатели ширины и длины определяются особенностями конкретного проекта, но важно, чтобы величина одного из показателей была не менее 2 м. |
Рекомендованные параметры полок для парилки следующие:
Нижняя полка обычно делается наиболее узкой. Проект должен быть составлен так, чтобы между потолком и верхней полкой оставалось не менее 1 м свободного пространства. Непосредственно между полками выдерживается 35-50-сантиметровый промежуток. В целом же приведенные габариты могут меняться владельцем на свое усмотрение. Главное, чтобы ему в результате было удобно пользоваться полками, и при этом соблюдались элементарные требования техники безопасности.
Форма и размеры полков
Что касается освещения, приборы должны быть, во-первых, рассчитанными на использование в подобных условиях эксплуатации, во-вторых, установленными на таком уровне, чтобы свет не «бил в глаза» посетителям.
В целом же габариты парилки могут быть самыми разнообразными. Наиболее популярные варианты приведены в следующей таблице.
Таблица. Варианты планировки парилки
| Размеры, м | Иллюстрация |
|---|---|
| 3х4 |
Планировка 3х4 |
| 3х5 |

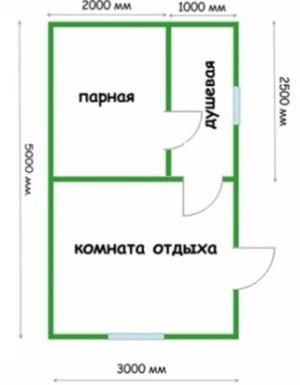

Планировка 3х5 |
| 3х6 |

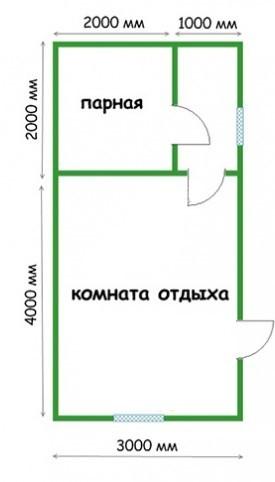

Планировка 3х6 |
| 4х4 |

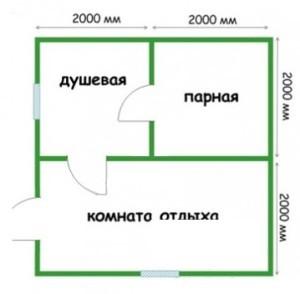

Планировка 4х4 |
| 4х5 |
Планировка 4х5 |
| 4х6 |
Планировка 4х6 |
| 5х6 |
Планировка 5х6 |
| 6х6 |
Планировка 6х6 |
Проектирование банной печи

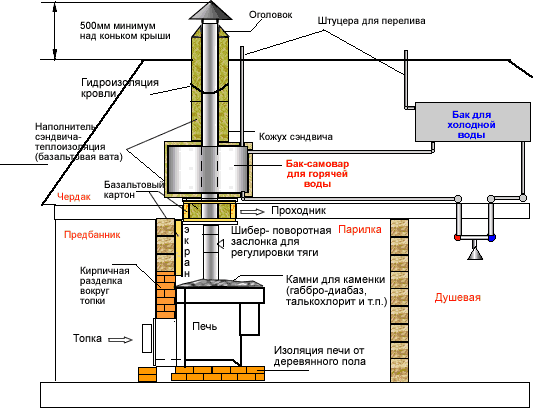

Традиционный вариант – печь-каменка. По желанию владелец может как приобрести готовый вариант, так и сделать простую печь собственными руками, выбрав одну из соответствующих инструкций. Несколько наиболее популярных вариантов банных печей приведены на следующих изображениях:

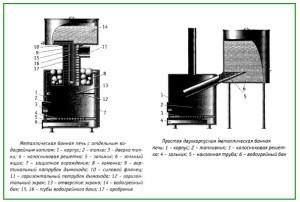

Металлическая банная печь
Печь-каменка с баком для воды
Печь кирпичная
Печь-каменка обустраивается на собственном фундаменте глубиной до 0,5 м по отношению к полу бани. Фундамент, как правило, сооружается из бутового камня и бетона. Сверху застывшего основания укладывается гидроизоляция и ряд кирпичей, после чего устанавливается/выкладывается непосредственно печь.
На пол перед печью обязательно укладывается лист материала, не поддерживающего горение. Обычно это 1-сантиметровый стальной лист. Все возгораемые предметы должны быть отдалены от греющихся элементов печки минимум на 30-50 см.

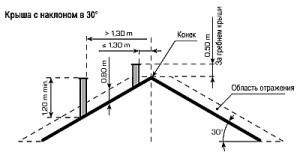

Печь в обязательном порядке укомплектовывается дымоходом.
Печь в обязательном порядке укомплектовывается дымоходом
Проектирование электропроводки

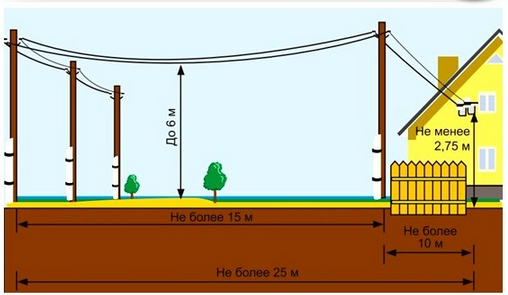

Обустройство электропроводки – крайне важное и ответственное мероприятие, требующее квалифицированного подхода. Ключевые требования в отношении правил обустройства электропроводки в бане продемонстрированы на следующем изображении:
Ключевые требования в отношении правил обустройства электропроводки в бане
Важно понимать, что деревянные дома являются наиболее уязвимыми при укладке электропроводки, т.к. древесина легко воспламеняется и поддерживает горение. Ввиду этого, прокладка кабелей и установка всех сопутствующих элементов должна выполняться с соблюдением ряда важных правил.
Во-первых, питающее напряжение проводится исключительно через устройства защитного отключения и автоматические выключатели. Для обустройства проводки лучше всего использовать медный кабель 3х2,5 в специальной оболочке, препятствующей распространению горения.
Во-вторых, установка щитка, распределительных коробок и выключателей осуществляется строго в предбаннике.
В-третьих, должны соблюдаться правила прокладки проводов сквозь стены: отверстие сверлится непосредственно в центре бревна, после чего туда вставляется полудюймовая труба, изготовленная из стали.

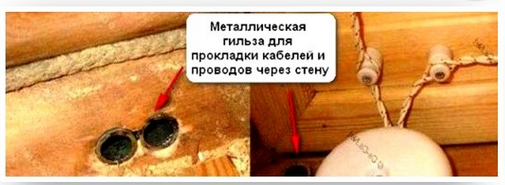

Гильза для прокладки кабелей через стену
Непосредственно проводка в парилке прокладывается в гофрированных трубках. Также для этого подходят специальные негорючие трубы из пластика и металла.
В деревянной парильне проводка делается строго открытой, лучше через чердак. Электропровода соединяются исключительно клеммами. Скручивать их запрещается. Применение виниловой и резиновой оплетки недопустимо.
Осветительные приборы должны быть выполнены в металлическом корпусе. Разрешенный материал изготовления плафона – стекло.
Трансформатор 220 Вт, соединяемый с питающим напряжением, устанавливается строго в сухом помещении. В моечную и непосредственно парное помещение допускается проведение через стену исключительно 12 Вт (либо 42 Вт, в случае использования 36-вольтных лампочек). Установка каких-либо розеток в упомянутых комнатах недопустима.
Нагревательный бак подключается строго по индивидуальному проводу, стиральная машина – тоже. Если запланировано подключение стиральной машинки в розетку, установка этой единицы бытовой техники должна выполняться исключительно в сухой комнате.
Вокруг строения прокладывается заземляющий контур. Щиток укомплектовывается УЗО.
Вы ознакомились с наиболее популярными готовыми проектами домов-бань с мансардным этажом, а также получили представление о ключевых этапах самостоятельного составления проекта с необходимыми сопутствующими рекомендациями. Руководствуясь приведенной информацией, вы сможете грамотно спроектировать дом-баню с мансардой собственными силами. Даже если в итоге вы не решитесь браться за проведение такого мероприятия, знания, полученные в ходе данного урока, помогут вам проконтролировать работу сторонних проектировщиков.
Удачи!
