Баня из профилированного бруса 6х6
Для строительства бани мы выбрали профилированный брус – современный материал, имеет отличные эксплуатационные характеристики.
Баня из профилированного бруса 6х6

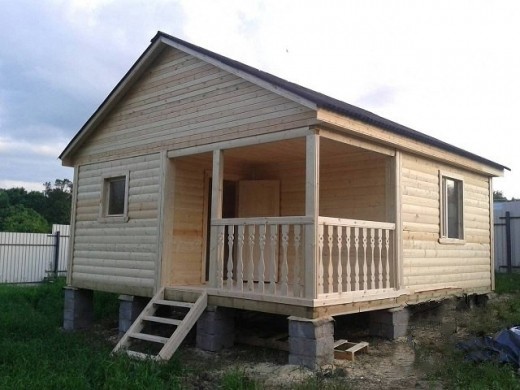

Баня из профилированного бруса 6х6 с крыльцом
Содержание материала
Оглавление:
Главные достоинства профилированного бруса
- Высокая точность размеров – намного упрощается процесс строительства.
- Наличие профилированных сопрягающихся поверхностей увеличивает их общую площадь. Уменьшаются тепловые потери, нет надобности использовать деревянные нагели для фиксации венцов сруба.
- Боковые поверхности оструганы с высокими показателями чистоты. Обшивка стен строений из профилированного бруса не требуется.

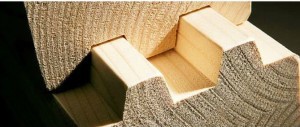

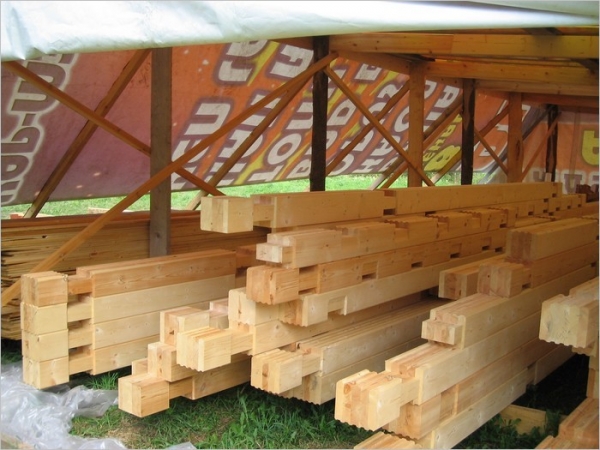

Профилированный брус
Соединение брусьев
Виды профиля
Для того чтобы лучше представить себе наименование и ассортимент строительных материалов для бани, нужно кратко ознакомиться с особенностями строения.
Общий вид бани
Технические характеристики бани из профилированного бруса 6×6 м
| Технические характеристики | Описание | Иллюстрации |
|---|---|---|
| Сруб. | Для нижнего обвязочного венца используется пиленый брус 150×150 мм, половые лаги из досок 50×150 мм, расстояние между лагами ≈80 сантиметров. Фасадные стены и межкомнатные перегородки из профилированного бруса 100×150 мм, утеплитель из джутового волокна. Сруб собирается из 16 рядов бруса, высота помещений 2,2 м по нижнему венцу. |
Пиленый брус 150×150 мм
Доска обрезная
Брус 100×150 мм
Джутовый утеплитель |
| Стропильная система и крыша. | Стропильные ноги из досок 40×100 мм, расстояние между стропилами 90 см. Балки потолка 40×100 мм, расстояние между балками 90 см. Обрешетка сделана из необрезных досок толщиной 20 мм. В качестве кровельного покрытия выбран ондулин. |
Доска обрезная 40 мм х 100 мм х 6 м
Ондулин |
| Полы. | Полы в бане двойные с утеплителем (кроме парной и тамбура), черновой пол из необрезных досок толщиной 20 мм, чистовой пол – шпунтованная доска толщиной 35 мм. Для утеплителя можно использовать минеральную вату, устанавливается гидрозащита. Толщина утеплителя 50 мм. |
Доска дубовая необрезная
Доска шпунтованная
Минвата из базальта техновент стандарт 50 мм
Пленка гидроизоляционная GEOSTANDARD |
| Потолки. | Потолки во всех помещениях из вагонки. |
Вагонка из кедра сибирского
Ольховая вагонка |
| Изоляция парной. | Парная имеет слой пароизоляции из алюминиевой фольги, изолируются стены и потолок. |
Фольга алюминиевая армированная ELTETE |
| Моечная. | В моечной устанавливается душевой поддон. |
Душевой поддон в бане |
| Окна и двери. | Окна и двери деревянные или пластиковые. |
Окно в баню |
| Отделка фронтонов, свесов и карнизов. | Фронтоны, свесы и карнизы отделаны вагонкой. |
Оформленный свес |
| Фундамент. | Фундамент столбчатый из бетонных блоков. |
Столбчатый фундамент |

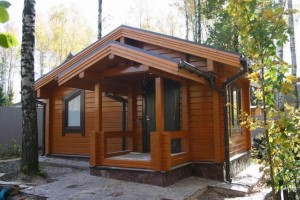

Готовая баня
Несколько общих советов
Не спешите сразу покупать материалы, продумайте несколько вариантов, прикиньте цену и характеристики. Подходите к выбору творчески и с понимаем, строительство бани своими руками тем и интересно, что всегда есть возможность выбрать самый оптимальный вариант.
Не все что дорого, на самом деле качественно. Довольно часто цена на материалы устанавливается производителями без учета себестоимости и физических характеристик, а только с учетом существующего спроса покупателей.

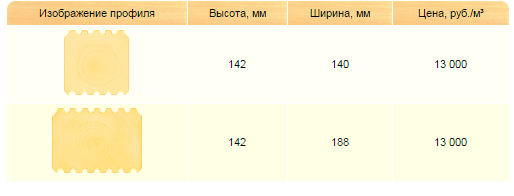

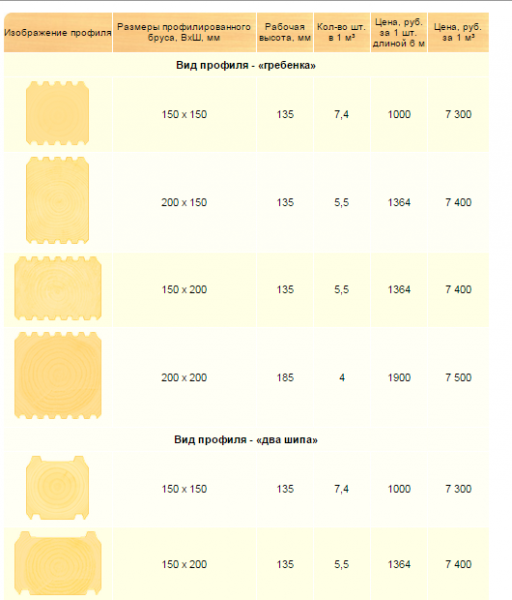

Цены на профилированный брус естественной влажности
Цены на сухой профилированный брус
Продумайте места для хранения материалов. Многое зависит от сроков их использования и погодных условий. Все пиломатериалы желательно хранить под навесами, мелкие и штучные дорогие материалы лучше хранить в закрытых помещениях.
Хранение изделий
Не «высчитывайте» количество материалов до сантиметра и грамма, всегда делайте запас. Во-первых, каждое строительство имеет отходы. Во-вторых, небольшие остатки всегда пригодятся в будущем.

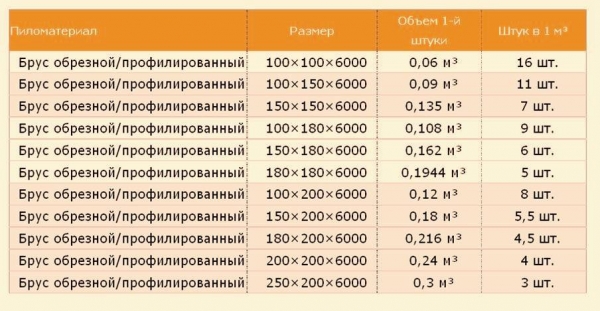

Cколько бруса в кубе, таблица
Не начинайте строительство бани, если у вас нет материалов или возможностей подвести ее к зиме под крышу. Внутренние работы можно выполнять и поздней осенью или на следующий год.

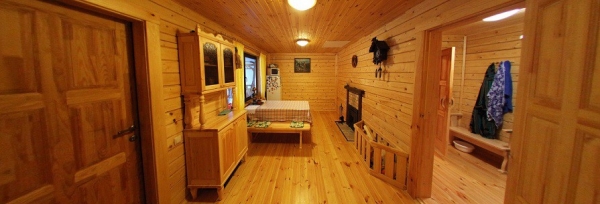

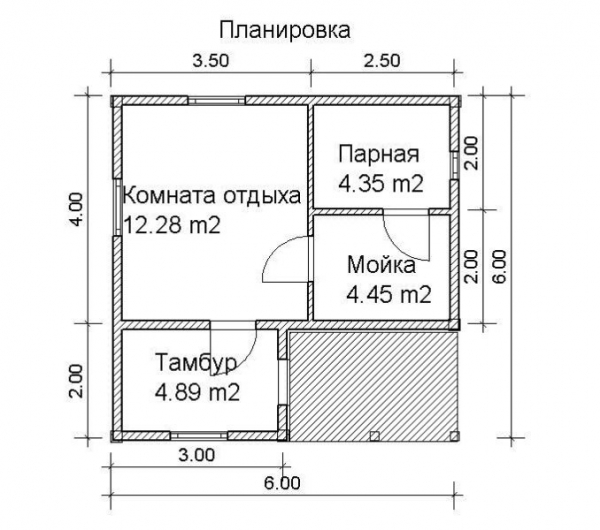

Планировка комнат
Как рассчитать количество материалов
Фундамент
У нас самый простой, но довольно надежный вариант фундамента – из бетонных блоков, вкопанных на глубину до 60 сантиметров, вспучивание грунтов компенсируется песчаной подушкой.

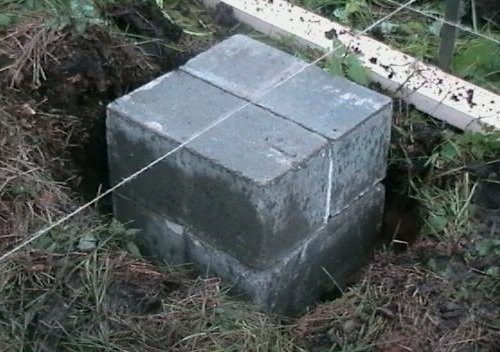

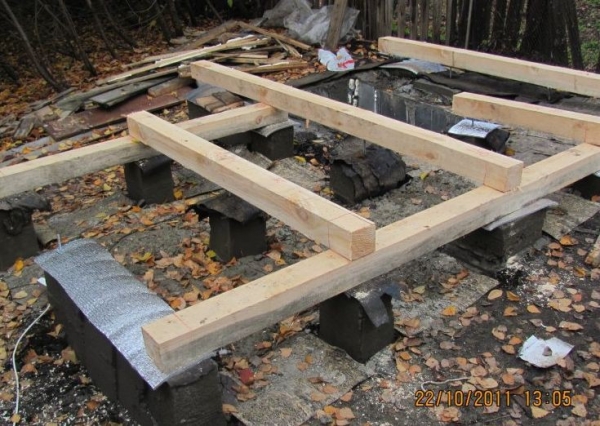

Изготовление столбчатого фундамента
Песка нужно не более одного куба. Размеры блоков 200×400×200 мм.

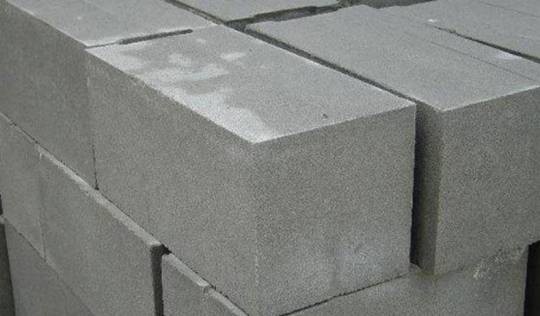

Полнотелый бетонный блок
Столбики ставятся на расстоянии 2 метра, всего нужно 14 столбиков, включая и для стены между комнатой отдыха и тамбуром. Количество блоков в каждом столбике зависит от характеристик ландшафта. Если ваша площадка ровная – на каждый столбик потребуется 10 блоков (шесть в земле и четыре сверху) на всю баню, соответственно, 140 штук.

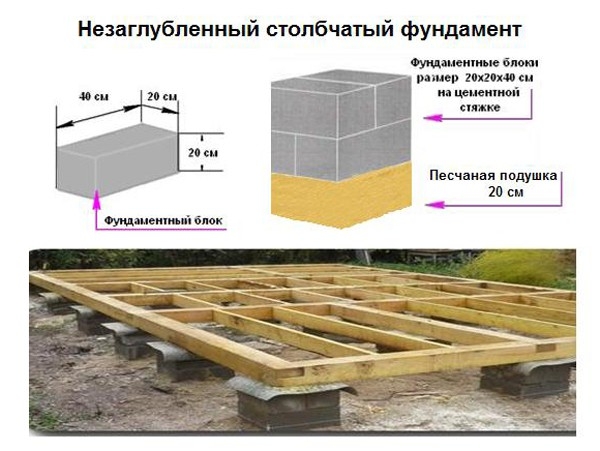

Столбчатый фундамент — схема
Одновременно купите мешок цемента, он понадобится для приготовления раствора. Если уровень земли имеет существенный наклон, то количество блоков может измениться. Между блоками и нижним обвязочным рядом следует делать гидроизоляцию. В рулоне рубероида приблизительно 25 м2, одного будет достаточно.
Гидроизоляция фундамента
Сруб
Здесь расчет уже намного сложнее, чем у фундамента, нужно рассмотреть каждый архитектурный элемент отдельно.
Шаг 1. Обвязочный ряд
Делать его нужно из пиленого бруса 150×150 мм. Общая длина стен 6+6+6+6=24 метра. Стандартная длина бруса 6 метров, для обвязки нужно 24 метра или 4 шт. Но это не все. Пиленый брус понадобится для вертикальных стоек террасы, их всего две по два метра каждая. Всего бруса нужно купить 28 метров или 5 шестиметровых изделий. Обвязочный ряд нужно пропитать антисептиком, приобретите его в магазине. Антисептиком следует обработать и половые лаги – под баней высокая влажность воздуха.
Видео — Монтаж обвязки на ленточный фундамент
Видео — Первые венцы, утепление
Шаг 2. Фасадные и межкомнатные стены
Подсчитаем общую длину стен: 6+6+6+6+4+2,5+6=30,5 м. Высота стен согласно технической характеристике бани составляет 16 рядов. Теперь можно узнать общее количество погонных метров профилированного бруса: 16×30,5=488 м. п. Два последних ряда бруса нужно класть на нагели – они должны держать горизонтальные усилия стропильной системы. Количество нагелей не менее одного на метр, общее количество нагелей 36,5×2=73. В качестве нагелей нужно использовать только металлическую катанку или арматуру диаметром примерно 10 мм. Для межвенцового утепления применяется джутовое волокно шириной 150, длина волокна 600 метров.

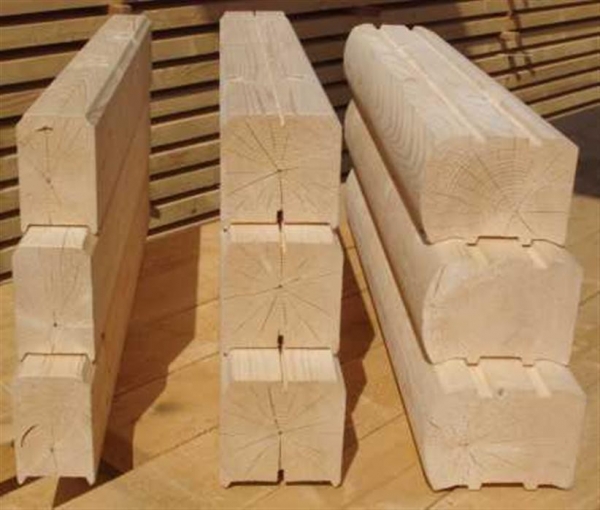

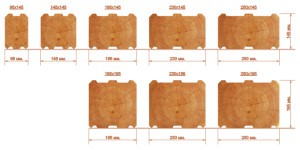

Виды профилированного бруса

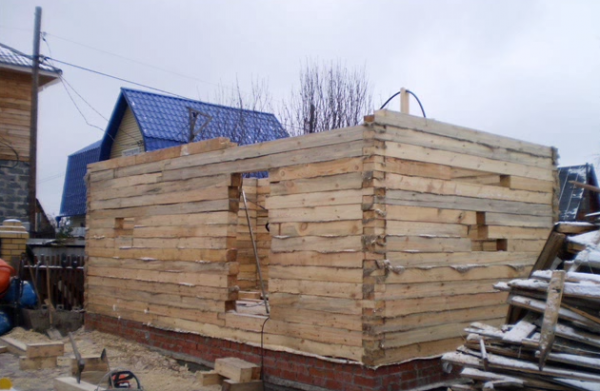

Стены из бруса
Полы
Материал изготовления – шпунтованные доски толщиной 35 мм, общая площадь помещений 36 м2, для всех полов понадобится 1,26 м3, округляем до 1,3 м3. В комнате отдыха и мойке нужно делать полы с утеплением. Для чернового пола понадобится 4×3,5+2×2,5=19 м2 доски толщиной приблизительно 20 мм. Такое же количество нужно приобрести и утеплителя и гидроизоляции. Утеплитель толщиной 50 мм.
Лаги из досок 50×150 мм, расстояние между ними ≈1 метр. Расчеты делаем исходя из одной лаги на метр помещений. Всего для бани понадобится 36 погонных метров. Но мы советуем сразу увеличить их количество до 50 метров. Это связано с тем, что лаги желательно не стыковать, лучше использовать целые.
Лаги пола. Крепеж перфорированный

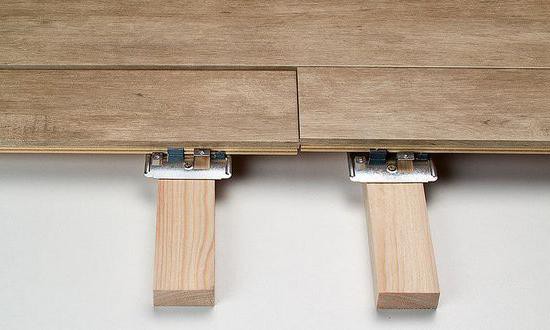

Крепление лаг пола
Крепление лаги
Настил досок пола
Схема укладки деревянного пола

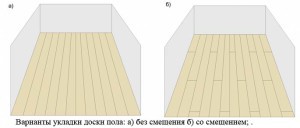

Варианты настила досок пола

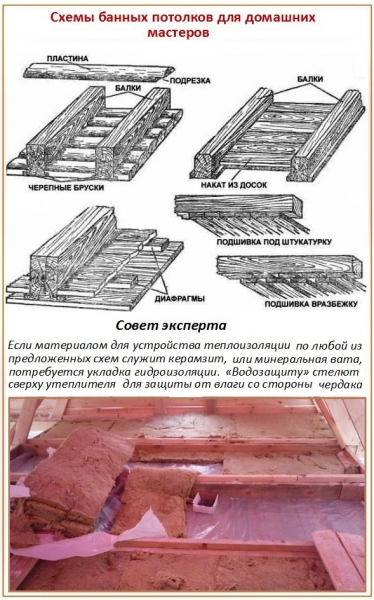

Потолки
Для черновых потолков потребуется 36-3×2,5 (размеры террасы)=28,5 м2 необрезной доски. Утеплитель – минеральная вата толщиной 50 мм, в парной утеплять потолок не нужно. Чистовые потолки делаются из натуральной вагонки, всего вагонки потребуется 36 м2.
Утепление потолка бани своими руками
Крыша
Тип – двускатная наклонная, кровельный материал – ондулин, стропильная система – обрезные доски 50×150 мм. Расстояние между стропилами 0,8 метра, количество стропильных ног – 8 шт., длина стропила 4 метра. Всего для изготовления стропил требуется 64 погонных метра досок или приблизительно 0,8 кубометра.
Двускатная кровля
Как построить крышу бани
Висячие стропила
Ондулин можно фиксировать на необрезные доски или рейки 20×50 мм, мы советуем использовать доски. По цене почти никакой разницы, а по надежности доски имеют лучшие показатели. Для дополнительной герметизации можно использовать гидрозащиту, материалы на ваш выбор. Общее количество гидроизоляционных материалов приблизительно 40 м2. Одновременно с кровельным материалом следует купить систему отвода дождевых вод.
Видео — Полезные советы по монтажу кровли Ондулин
Видео — Устройство кровли из ондулина
Обшивка внутренних стен
Здесь ситуация несколько сложнее, рассчитаем количество и номенклатуру материалов пошагово.
Шаг 1. Парная. Стены следует обшивать вагонкой, потребуется 2×2,5×2 (высота)=10 м2. Пароизоляция выполняется алюминиевой фольгой, общее количество изоляции равняется площади стен и потолка, понадобится 18 (площадь стен)+5 (площадь потолка)=23 м2.
Отделка парной
Отделка бани
Шаг 2. Мойка, комната отдых и тамбур. Общая площадь стен равняется: (4+3,5)×2+(2+2,5)×2+(2+3)×2=35 м2.

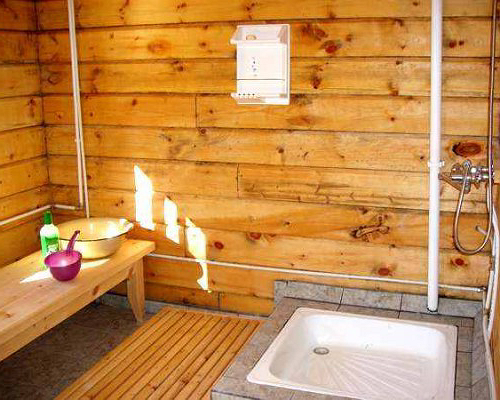

Душевой поддон в моечной
Баня из профилированного бруса
Шаг 3. Вагонка фиксируется на деревянных рейках 20×50 мм, нужно подсчитать их количество. Рейки устанавливаются на расстоянии приблизительно 50 см, на погонный метр понадобится две рейки длиной два метра. Общее число реек определяется путем сложения их количества по каждому помещению. Общая длина всех поверхностей составляет: 15 (комната отдыха)+9 (парная)+9 (мойка)+10 (тамбур)=43 метра. Нужно закупить 43×2×2=192 погонных метров реек, сумму нужно округлить до 200 погонных метров.
Вагонка фиксируется на деревянных рейках
Обшивка внешних стен
Наш совет – приобретайте профилированный брус с чистовой обработкой внешней поверхности. По цене он дороже, но это не значит, что из-за этого повысится стоимость бани. Если принимать во внимание все затраты на внешнюю обшивку, то увеличение стоимости бруса полностью нивелируются. Не спешите принимать окончательное решение, с максимальной точностью просчитайте все варианты.
Обшивку внешних стен рекомендует делать лишь в тех случаях, когда необходимо выполнять дополнительное утепление внешних стен. В качестве утеплителя используйте минеральную вату толщиной до 10 сантиметров, внешняя обшивка крепится на рейках, количество погонных метров подсчитывается путем умножения периметра здания на его высоту и количество материала на метре. В нашем случае получается: 6+6+3+2+3+4=24 м (периметр внешних стен). Погонные метры реек равняются 24×2×2=96 п. м.
Утепление сруба снаружи
Утепление срубовых стен
Монтаж обрешетки для утеплителя
Утепление под сайдинг
Какой материал вы выберете для внешней финишной обшивки – дело ваше. Строительная индустрия предлагает огромное количество вариантов решения, от самых дешевых (на основе пластиков) и до самых дорогих (на основе натурального дерева или камня).
Столярка
Баня имеет три окна 80×80 см, одно окно 60×60 см, одни входные двери 180×100 см и три межкомнатные 180×80 см. Сегодня многие застройщики отдают предпочтение металлопластиковым окнам и дверям. Они довольно недороги, неплохо смотрятся, легко и быстро монтируются. Огромное количество компаний, занимающихся производством и установкой металлопластиковых окон, это заставляет их жестко конкурировать между собой за каждого потенциального заказчика. Результат конкуренции радует застройщиков – цены на услуги и товар становятся доступными для абсолютного большинства покупателей.
Пластиковые окна
Пластиковые окна в срубе
Есть одна претензия к таким изделиям – при всех своих неплохих эксплуатационных характеристиках металлопластиковые конструкции «мало напоминают» деревянные, на срубе бани смотрятся неестественно. В связи с этим предлагаем вам изготовить окна самостоятельно, это вполне возможно сделать при наличии недорогого оборудования, желания и минимального умения.
Как сделать деревянные окна
Настоятельно советуем каждому начинающему мастеру приобрести многофункциональный бытовой деревообрабатывающий станок, стоит он в пределах 20 тыс. рублей, может окупиться уже за время строительства одной бани. Можно, конечно, пользоваться ручными фрезами, рубанками и дрелями, но они не обеспечат желаемой производительности и точности изготовления изделий. Большинство моделей бытовых станков может выполнять пять операций: пиление под углом и продольное, резание, фугование (рейсмус), фрезерование дисковой пилой, фрезерования профильными фрезами. Этого вполне достаточно для изготовления большинства столярных изделий.

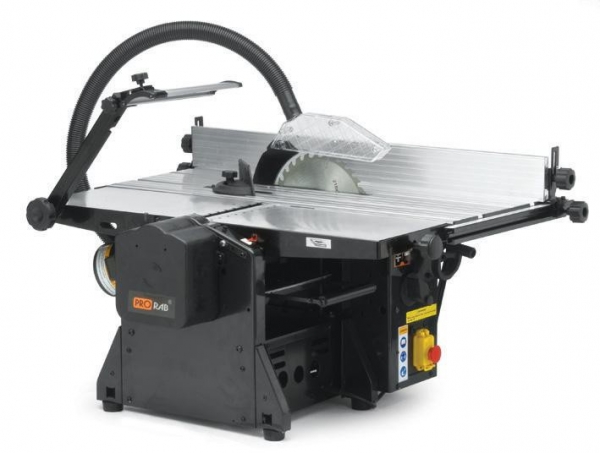

Многофункциональный станок по дереву
На станке вы сможете изготавливать не только окна или двери, на нем можно делать декоративные угловые планки, плинтуса и багеты, специальную банную утварь и мебель. Кроме того, все отходы будут превращаться в пригодный материал, со временем научитесь делать натуральную вагонку, наличники, откосы, пороги, подоконники и т. д. Одним словом – настоятельно рекомендуем его приобрести.
Как изготавливать простейшие распашные окна с двумя стеклами для бани?
| Шаг, №№ | Описание | Иллюстрация |
|---|---|---|
| Шаг 1. Заготовка материалов. | Окна в нашей бане имеют размеры 60×60 см м 80×80 см, размеры коробки соответствующие. Для коробки пригодятся доски 40×150 мм или 50×150 мм, для рам нужны бруски толщиной в чистоте от 40 до 50 миллиметров. Соединение в шип на клей, для усиления используется небольшой нагель Ø 3÷5 мм. Для заготовок используйте все отрезки материалов, подходящие по длине и толщине. Пропустите через рейсмус (если он есть), если рейсмуса нет – не проблема, добиться нормальной точности размеров заготовок можно и фугованием. |
Обрезная доска 40х150х6000 мм
Брус 50х50х3м
Универсальный клей для дерева |
| Шаг 2. Сделайте разметку коробки, отрежьте по меткам и соберите ее. | Для бани коробку можно собирать только на гвозди или саморезы. Важное условие – верхняя часть должна лежать внахлест на боковых, такое положение позволит ей воспринимать вертикальные нагрузки. Внимательно проверяйте углы, все они должны быть только прямыми. Ширина коробки равняется ширине сруба, по всему периметру коробка закрывается наличниками. Делать в бане подоконники необязательно. Если есть желание устанавливать подоконники, то решите вопросы с их размерами и креплением. |
Как сделать оконную коробку |
| Шаг 3. Снимите внутренние размеры коробки, это будут размеры окна. | В дальнейшем по мере приобретения опыта работы на деревообрабатывающих станках вы сможете делать одновременно заготовки на все окна, но новичкам лучше не спешить. |
Окна для бани своими руками |
| Шаг 4. Отрежьте заготовки для оконных рам. | Изготавливайте их из бруска примерно 50×50 мм. По длине делайте запас примерно 10 сантиметров. Эта длина уйдет во время отрезания торцов под углом 45° во время соединения в шип. Для разметки шипа обязательно сделайте шаблон. Здесь нужно очень высокая точность, несоответствие шипов пазам считается окончательными браком, такие заготовки придется переделывать. Во время изготовления лучше делать метки на каждой стороне, по этим меткам будет выполняться сборка окна. |
Заготовки |
| Шаг 5. Выберите профиль профильной фрезой. | Обращайте внимание на чистоту обработки. Чистота обработки достигается несколькими методами: правильностью выбора режимов резания (глубины и подачи), состоянием режущего инструмента и точностью их установки. Запомните, что на установку и регулировку инструмента всегда нужно в разы меньше времени, чем потом на ручную шлифовку некачественных поверхностей. Это значит, что выполняйте все подготовительные работы с инструментами крайне внимательно и ответственно. |
Профили рамы |
| Шаг 6. На готовых профилях отметьте длину сторон окна с учетом места соединения. | Отрежьте торцы под углом 45°. Внешняя сторона угла должна отвечать по длине размерам коробки, внутренняя сторона равняется размеру остекленной части окна. Следите, чтобы противоположные стороны рамы имели абсолютно одинаковый размер, в противном случае возникнут большие проблемы во время сборки столярки. |
Резка |
| Шаг 7. Фрезой или циркулярной на станке сделайте соединения шип-паз. | Внимательно следите за положением заготовки на рабочем столе, не спешите с подачей. Большая подача не только понижает чистоту, но и может стать причиной выброса заготовки. Но и медленная подача во время резания нежелательна – от трения дерево начинает обугливаться. Рекомендуем хотя бы поверхностно ознакомиться с понятием «режим резания» древесины. Полученные знания помогут избежать многих ошибок и быстрее получить навыки работы на деревообрабатывающих станках. |
Фрезерование |
| Шаг 8. Соберите без клея раму окна, проверьте все углы и расстояния. | Если обнаружились проблемы – устраните их. Подгонять размеры можно как на станке, так и стамеской или долотом. Все зависит от величины погрешностей и места их расположения. Не применяйте дешевые клеи на основе ПВА, они боятся влаги. В специализированных магазинах реализуется водостойкий клей для дерева, стоит он немного дороже, но качество вполне оправдывает высокую цену. |
Сборка рамы без клея |
| Шаг 9. Соберите конструкцию с использованием столярного клея. | Для повышения прочности соединение рекомендуем дополнительно установить по углам небольшие шкантики (нагели). Собранную раму нужно положить на ровную поверхность и прочно зажать струбцинами. Не снимайте зажимы до полного высыхания клея. После снятия рамы уберите остатки клея, отшлифуйте задиры, зашпаклюйте большие трещины и зазоры. Вместо деревянных шкантиков можно использовать металлические уголки или саморезы, но тогда вид у окна будет «не очень». |
Нагель
Сборка рамы |
| Шаг 10. Сделайте посадочные места под фурнитуру и установите ее. | Намного легче и надежнее устанавливать фурнитуру по очереди. Сначала отметьте ее положение на одной створке и установите. На второй створке размеры наносите по уже установленной фурнитуре. Такой простой примем полностью исключит появление несоосности отдельных элементов фурнитуры. |
Посадочные места под фурнитуру |
| Шаг 11. Отрежьте стекла и при помощи стекольных гвоздиков и штапиков установите их в рамы окна. | Сегодня в реализации есть отличные стеклорезы с алмазными головками, место резания автоматически смазывается специальным маслом. Резать этими стеклорезами – одно удовольствие, они могут давать не только прямолинейную линию среза, но и криволинейную. |
Схема рамы со стеклами |
| Шаг 12. Вставьте окна на место в коробке, используйте нержавеющие завесы. | Рама должна закрываться/открываться легко, без усилий и заеданий. Не допускайте и больших щелей. Теперь можно покрыть окна лаками или красками. |
Банное окно распашного типа |
Видео — Самое простое деревянное окно с открыванием
Видео — Простое окно в парилку своими руками
Несколько практических советов
- Начинающим «плотникам» иногда сложно выполнять некоторые операции, дадим несколько советов, как их упростить и с чего начинать работы.
- Проверьте исправность и работоспособность универсального станка, надежно закрепите все вращающиеся инструменты. Подготовьте вокруг станка рабочее место, вам ничто не должно мешать во время работы, сделайте стеллажи для инструмента.
- Возьмите ненужные отрезки пиломатериалов и попробуйте их обрабатывать на различных инструментах станка. Так вы сможете немногого «набить руку», научиться по звуку двигателя ориентироваться в нагрузках на режущие инструменты, увидеть зависимость чистоты поверхностей от режимов резания.
- Большое внимание уделяйте точности установки фрез и остроте режущих поверхностей.
- Если вам сложно делать соединение сторон рамы под углом 45°, делайте соединение под прямым углом. Сложно делать соединение шип-паз – соединяйте в полдерева. Для прочности фиксации можете применять саморезы соответствующей длины.
- Все заготовки должны быть сухими, избегайте мертвых сучков. Бытовые станки имеют недостаточную мощность, на твердые мертвые сучки реагируют крайне отрицательно.
Окна для бани
Окно деревянное для бани
Окно для бани или сауны
И последний по списку, но не по важности совет. Строго соблюдайте правила техники безопасности. Все деревообрабатывающие станки высокооборотные, травмы могут быть очень серьезными. Никогда не спешите, не прилагайте чрезмерных усилий, не демонтируйте заводские защитные устройства.
